DELLEDGE2950服务器LED显示代码说明DellEdge 2950 LCD Messages（2950前面版信息显示）The following table provides detail on error messaged that may be displayed on the system LCD.NOTE:If the user presses and holds the ID button for approximately 5 seconds, the LCD will enter the BIOS Progress Code state. This feature is very useful when troubleshooting a no POST or no video situations.Cable and Board Presence - Message Code: x1Axx ?Voltages - Message Code: x12xxProcessors - Message Code: x14xxPower Supplies - Message Code: x16xxHard Drives - Message Code: x18xxBIOS Progress Codes - Message Code: N/A ?Temperature - Message Code: x11xxFans - Message Code: x13xxSystem Memory - Message Code: x21xxBIOS - Message Code: x17xxMiscellaneous - Message Code: x19xxBIOS Fatal Error Codes - Message Code: x20xx ?Special Exceptions - Message Code: x10xxLCD 状态信息系统的控制面板LCD 可以提供状态信息，以表示系统何时运行正常，何时需要注意。
错误代码消息信息AMP0302消息The system board <name> current is greater than the upper warning threshold.（系统板<name> 电流高于上限警告阈值。
）135错误代码消息信息详细信息系统板<name> 电流超出适宜范围。
操作1.审查系统电源策略。
2.检查系统日志确认电源相关故障。
3.审查系统配置更改。
4.如果问题仍然存在，请参阅“获得帮助”。
AMP0303消息The system board <name> current is greater than the upper critical threshold.（系统板<name> 电流高于上限临界阈值。
）LCD 消息System board <name> current is outside of range.（系统板<name> 电流超出范围。
）详细信息系统板<name> 电流超出适宜范围。
操作1.审查系统电源策略。
2.检查系统日志确认电源相关故障。
3.审查系统配置更改。
4.如果问题仍然存在，请参阅“获得帮助”。
ASR0000消息The watchdog timer expired.（监护程序计时器过期。
）详细信息操作系统或应用程序在超时时段内通信失败。
操作检查操作系统、应用程序、硬件和系统事件日志以排查异常事件。
ASR0001消息The watchdog timer reset the system.（监护程序计时器重设系统。
）详细信息操作系统或应用程序在超时时段内通信失败。
系统被重设。
操作检查操作系统、应用程序、硬件和系统事件日志以排查异常事件。
ASR0002消息The watchdog timer powered off the system.（监护程序计时器关闭系统。

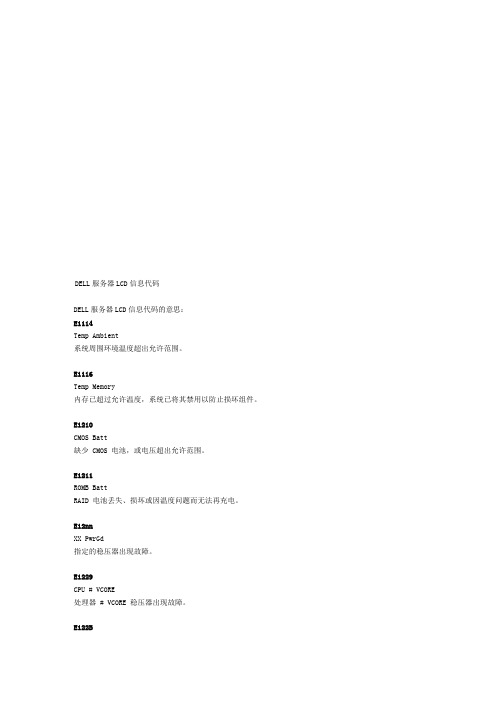

DELL服务器LCD信息代码DELL服务器LCD信息代码的意思：E1114Temp Ambient系统周围环境温度超出允许范围。
E1116Temp Memory内存已超过允许温度，系统已将其禁用以防止损坏组件。
E1210CMOS Batt缺少 CMOS 电池，或电压超出允许范围。
E1211ROMB BattRAID 电池丢失、损坏或因温度问题而无法再充电。
E12nnXX PwrGd指定的稳压器出现故障。
E1229CPU # VCORE处理器 # VCORE 稳压器出现故障。
E122B0.9V Over Voltage0.9 V 稳压器电压已超过电压允许范围E122CCPU Power Fault启动处理器稳压器之后，检测到稳压器故障E1310RPM Fan ##指定的冷却风扇的 RPM 超出允许的运行范围。
E1410CPU # IERR指定的微处理器正在报告系统错误。
E1414CPU # Thermtrip指定的微处理器超出了允许的温度范围并已停止运行。
E1418CPU # Presence指定的处理器丢失或损坏，系统的配置不受支持。
E141CCPU Mismatch处理器的配置不受 Dell 支持。
E141FCPU Protocol系统 BIOS 已报告处理器协议错误。
E1420CPU Bus PERR系统 BIOS 已报告处理器总线奇偶校验错误。
E1421CPU Init系统 BIOS 已报告处理器初始化错误。
E1422CPU Machine Chk系统 BIOS 已报告机器检查错误。
E1618PS # Predictive电源设备电压超出允许范围；指定的电源设备安装错误或出现故障。
E161CPS # Input Lost指定的电源设备的电源不可用，或超出了允许范围。
E1620PS # Input Range指定的电源设备的电源不可用，或超出了允许范围。
E1710I/O Channel Chk系统 BIOS 已报告 I/O 通道检查错误。
注：如果系统无法引导，按下“系统ID”按钮至少五秒钟，直至LCD 上显示错误代码。
记录该代码，然后请参阅获得帮助。
解决LCD 状态信息描述的问题状态LCD 中只显示一条信息时，在表1-6 中找到对应代码并执行建议的更正措施。
LCD 中的代码通常可以精确指明故障情况，因此更正起来十分方便。
例如，如果显示代码“E0780MISSING CPU 1”，您即可知道插槽1 中没有安装微处理器。
相比之下，如果发生多个相关错误，您也许能够确定问题所在。
例如，如果收到一系列信息，指示多种电压故障，您可能确定问题来自电源设备故障。
删除LCD 状态信息对于与传感器有关的故障，例如温度、电压、风扇等，当传感器恢复至正常状态时，LCD 信息将被自动删除。
例如，如果某组件的温度超出范围，LCD 将显示该故障，温度恢复至允许范围后，该信息将从LCD 中删除。
对于其它故障，必须采取措施将信息从显示屏中删除：清除SEL —您可以通过系统管理软件执行该任务，但是系统的事件历史记录将丢失。
关闭电源再打开—关闭系统电源并断开其与电源插座的连接；等待大约十秒钟，重新连接电源电缆，然后重新启动系统。
以上任一措施都将删除故障信息，并使状态指示灯和LCD 颜色恢复至正常状态。
在以下情况下，将重新显示错误信息：传感器恢复至正常状态后再次发生故障，从而生成了新的SEL 条目。
检测到新的错误事件。
记录了与同一显示条目对应的另外一种故障。
系统信息屏幕上将显示系统信息，通知您系统可能出现的问题。
表 1-7 列出了可能出现的系统信息以及每则信息出现的可能原因和更正措施。
注：如果收到的系统信息未在表 1-7 中列出，则请参阅信息出现时所运行的应用程序的说明文件或操作系统的说明文件，以了解对信息的说明和建议采取的措施。
警告：只有经过培训的维修技术人员才能卸下系统主机盖并拆装系统的任何内部组件。
有关安全预防措施、拆装计算机内部组件和防止静电损害的完整信息，请参阅《产品信息指南》。
DELL服务器LCD信息代码DELL服务器LCD信息代码的意思：E1114Temp Ambient系统周围环境温度超出允许范围。
E1116Temp Memory内存已超过允许温度，系统已将其禁用以防止损坏组件。
E1210CMOS Batt缺少 CMOS 电池，或电压超出允许范围。
E1211ROMB BattRAID 电池丢失、损坏或因温度问题而无法再充电。
E12nnXX PwrGd指定的稳压器出现故障。
E1229CPU # VCORE处理器 # VCORE 稳压器出现故障。
E122B0.9V Over Voltage0.9 V 稳压器电压已超过电压允许范围E122CCPU Power Fault启动处理器稳压器之后，检测到稳压器故障E1310RPM Fan ##指定的冷却风扇的 RPM 超出允许的运行范围。
E1410CPU # IERR指定的微处理器正在报告系统错误。
E1414CPU # Thermtrip指定的微处理器超出了允许的温度范围并已停止运行。
E1418CPU # Presence指定的处理器丢失或损坏，系统的配置不受支持。
E141CCPU Mismatch处理器的配置不受 Dell 支持。
E141FCPU Protocol系统 BIOS 已报告处理器协议错误。
E1420CPU Bus PERR系统 BIOS 已报告处理器总线奇偶校验错误。
E1421CPU Init系统 BIOS 已报告处理器初始化错误。
E1422CPU Machine Chk系统 BIOS 已报告机器检查错误。
E1618PS # Predictive电源设备电压超出允许范围；指定的电源设备安装错误或出现故障。
E161CPS # Input Lost指定的电源设备的电源不可用，或超出了允许范围。
E1620PS # Input Range指定的电源设备的电源不可用，或超出了允许范围。
E1710I/O Channel Chk系统 BIOS 已报告 I/O 通道检查错误。
DELL服务器LED错误提示代码大全E1000 Failsafe voltage error. Contact support.（故障保护电压错误。
请联络支持人员。
）查看系统事件记录以了解严重故障事件。
E1114 Ambient Temp exceeds allowed range.（环境温度超过了许可范围。
）环境温度到了超出许可范围的某个点。
E1116 Memory disabled, temp above range. Power cycle AC.（已禁用内存，温度超出范围。
请关闭交流电源再打开。
）内存已超过许可温度，系统已将其禁用以防止组件损坏。
E1210 Motherboard battery failure. Check battery.（母板电池故障。
请检查电池。
） CMOS 电池丢失，或电压超出许可范围。
E1211 RAID Controller battery failure. Check battery.（RAID 控制器电池故障。
请检查电池。
） RAID 电池丢失、损坏或因温度问题而无法再充电。
E1216 3.3V Regulator failure. Reseat PCIe cards.（3.3V 稳压器故障。
请重置 PCIe 卡。
） 3.3V 稳压器出现故障。
E1229 CPU # VCORE Regulator failure. Reseat CPU.（CPU # VCORE 稳压器故障。
请重置 CPU。
）特定处理器VCORE 稳压器出现故障。
E122A CPU # VTT Regulator failure. Reseat CPU.（CPU # VTT 稳压器故障。
请重置 CPU。
）特定处理器 VTT 稳压器出现故障。
E122C CPU Power Fault. Power cycle AC.（CPU 电源故障。
请关闭交流电源再打开。
）接通处理器电源时检测到电源故障。
E1210 Motherboard battery failure. Check battery.（母板电池故障。
请检查电池。
）CMOS 电池丢失，或电压超出许可范围。
请参阅"系统电池故障排除"。
E1211 RAID Controller battery failure. Check battery.（RAID 控制器电池故障。
请检查电池。
）RAID 电池丢失、损坏或因温度问题而无法再充电。
重新插入RAID 电池连接器。
请参阅"安装RAID 电池"和"系统冷却问题故障排除"。
E1216 Regulator failure. Reseat PCIe cards.（稳压器故障。
请重置PCIe 卡。
）稳压器出现故障。
请卸下并重置PCIe 扩充卡。
如果问题仍然存在，请参阅"扩充卡故障排除"。
E1229 CPU # VCORE Regulator failure. Reseat CPU.（CPU # VCORE 稳压器故障。
请重置CPU。
）特定处理器VCORE 稳压器出现故障。
请重置处理器。
请参阅"处理器故障排除"。
如果问题仍然存在，请参阅"获得帮助"。
E122A CPU # VTT Regulator failure. Reseat CPU.（CPU # VTT 稳压器故障。
请重置CPU。
）特定处理器VTT 稳压器出现故障。
请重置处理器。
请参阅"处理器故障排除"。
如果问题仍然存在，请参阅"获得帮助"。
E122C CPU Power Fault. Power cycle AC.（CPU 电源故障。
请关闭交流电源再打开。
）接通处理器电源时检测到电源故障。
断开系统的交流电源10 秒，然后重新启动系统。
如果问题仍然存在，请参阅"获得帮助"。
