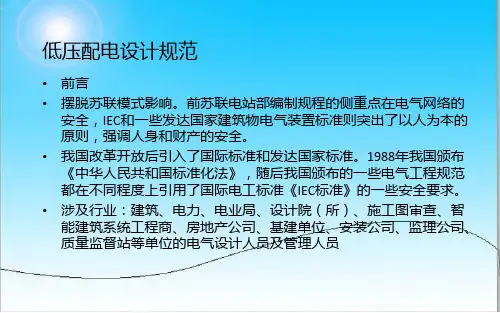

低压配电设计规范..ppt

布的淘汰产品。
1.0.6 供配电系统设计除应遵守本规范外，尚应符合国家现行有关 标准的规定。
2 术语
2.0.1 一级负荷中特别重要的负荷 Vital Load in First Grade
Load
中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重 要场所的不允许中断供电的负荷。
2.0.2 双重电源 Duplicate Supply 一个负荷的电源是由两个电路提供的，这两个电路就安全供电
次
7 低压配电
本规范用词说明 引用标准目录
1 总则
1.0.1 为使供配电系统设计贯彻执行国家的技术经济政策，做到保 障人身安全，供电可靠，技术先进和经济合理，制定本规范。
1.0.2 本规范适用于用户端供配电系统新建、扩建和改建工程的设计。
说明：由于工业用电负荷增大，有些企业内部设有110kV电压等级的变电所， 甚至有些企业（如石化行业）已建220kV电压等级用户终端变电所。本规范原 规定其适用范围为110kV及以下的供配电系统，与目前适用状况已显示出一定 的局限性，且在现有的标准中也没有任何关于强制要求公用供电部门保证安 全供电的条文，公用供电部门为实现和用户签订的合同中可靠供电，自然会 按实际需要考虑到用哪一级的供电电压。为此，本规范修订为：适用于用户 端供配电系统新建、扩建和改建工程的设计。
认真总结实践经验，并参考了有关国际标准和国外先进标准，先后完成了
初稿、征求意见稿、送审稿和报批稿等阶段，最后经有关部门审查定稿。 本规范主要技术内容包括：1.总则；2.术语；3.负荷分级及供电要求；
4.电源及供电系统；5.电压选择和电能质量；6.无功补偿；7.低压配电。
目
1 总则 2 术语 3 负荷分级及供电要求 4 电源及供电系统 5 电压选择和电能质量 6 无功补偿

的影响； • 5） 应避免由于强烈日光辐射带来的损害； • 6） 应避免腐蚀或污染物存在的场所对布线系统带来的损害； • 7） 应避免有植物和（或）霉菌衍生存在的场所对布线系统带来的损
害； • 8） 应避免有动物的情况对布线系统带来的损害。
低压配电设计规范GB 50054-2011
• 2、导线布线
• 直敷布线
• 1） 直敷布线应采用护套绝缘导线，其截面积不宜大于6mm；
• 2） 护套绝缘导线至地面的最小距离应符合以下规定；
• 布线方式 最小距离(m)
• 平敷设 屋内 2.5
•
屋外 2.7
• 垂直敷设 屋内 1.8
•
屋外 2.7
• 3） 当导线垂直敷设时，距离地面低于1.8m段的导线，应用导管保 护
低压配电设计规范GB 50054-2011
• 五、配电线路的敷设
• 1配电线路的敷设环境，应符合下列规定： • 1） 应避免由外部热源产生的热效应带来的损害； • 2） 应防止在使用过程中因水的侵入或因进入固体物带来的损害； • 3） 应防止外部的机械性损害； • 4） 在有大量灰尘的场所，应避免由于灰尘聚集在布线上对散热带来
低压配电设计规范GB 50054-2011
• 四、配电线路的保护
• 1 一般规定
• 1） 配电线路装设短路保护和过负荷保护 • 2）配电线路装设的上下级保护电器，且各级之间应能协
调配合。 • 3）正常工作时通过中性导体的最大电流小于其载流量外，
尚应采取当中性导体出现过电流时能自动切断相导体的 措施
• 4半导体开关电器，严禁作为隔离电器（强制性条文）。
低压配电设计规范GB 50054-2011
• 5导体的选择：
• 导体的截面积 固定敷设的导体最小截面、保护导体的最小截面积、

PART 5
低压电气设备的选择与安装
低压电气设备的分类与特性
低压电气设备按用途分类：控制设备、配电设备、电动机控制中心等 按工作制分类：长期工作制、反复短时工作制、断续周期工作制等 按工作电流分类：交流、直流等 按安装方式分类：固定式、移动式等
低压电气设备的选择原则
设备额定电压： 根据实际使用 需求选择合适 的设备额定电
PART 1
单击添加章节标题
PART 2
低压电气设计的基本原则
安全原则
确保人身安全：低压电气设计应 符合国家相关标准，避免造成电 击事故。
预防火灾：遵循消防规范，采取 相应的防火措施，防止电气火灾 的发生。
添加标题
添加标题
添加标题
添加标题
保障设备安全：遵循电气设备的 绝缘、接地等安全要求，确保设 备正常运行。
节能管理系统的功能：实时监测、控制和调节电气设备的能耗，提高能源利用效率。
节能监测系统的应用：对低压电气设备的能耗进行实时监测和数据分析，及时发现和解决 能源浪费问题。
节能管理与监测系统的优势：提高低压电气设计的节能效果，降低能源消耗和运行成本， 符合绿色环保理念。
未来发展方向：进一步完善节能管理与监测系统，推广应用到更多领域，促进能源可持续 发展。
PART 6
低压电气设计的节能措施
合理选用节能型设备
选择高效、低能 耗的电动机
采用节能型变压 器
使用低能耗的电 器附件
选用节能型照明 设备
优化控制方式与调速装置的选用
优化控制方式：采用智能控制技术，实现设备的自动化和智能化，提高设备的运行效率和稳定 性。
调速装置的选用：根据实际需求选择合适的调速装置，如变频器、软启动器等，实现电机的平 滑调速，降低能耗。

■柜体的顶盖在需要时可拆除,便于现场主母线的装配和调 整,柜顶的四角装有吊环,用于起吊和装运
■柜体的防护等级为IP30,用户也可根据环境的要求在 IP20―IP40之间选择.
➢设计举例
设计院系统蓝图
变配电室设备平面布置图
➢设计举例 柜体平面布置开孔图
系统图
二、 GCK低压抽出式开关柜
➢用途 GCK低压抽出式开关柜
功能单元分类
➢固定式 ： 主电路的连接只能在开关柜断电的情况下 进行接线和断开
➢可移式（固定分隔式）： 主电路带电的情况下亦可安全的从主电路 上断开或接通，具有连接和移出位置
➢抽出式： 主电路带电的情况下亦可安全的从主电路 上断开或接通，具有连接、试验、分离、 移出位置
安装地点及安装方式
安装地点分类： ➢室内安装 ➢室外安装
功能单元
母线 电缆出线
开关柜的主要技术参数
额定电流(通常同进线开关大小相同) 额定电压/额定绝缘电压(400/1000V) 进出线方式 额定短时耐受电流( Icw/1s) 柜体内部功能区域的划分(隔离方式) 外壳防护等级 安装地点及方式 外形尺寸(同用户现场面积有关) 颜色及表面处理 接地系统
进线 (插接式母线槽或电缆）方式
■GGD柜充分考虑散热问题.在柜体上下两端均有不同数量的 散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排 出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上 形成一个自然通风道,达到散热的目的
■GGD柜按照现代化工业产品造型设计的要求,采用黄金分割 比的方法设计柜体外形和各部分的分割尺寸,使整柜美观大方, 面目一新
安装方式分类： ➢靠墙安装 ➢离墙安装
固定方式分类： ➢螺栓固定 ➢电焊固定
颜色及表面处理
