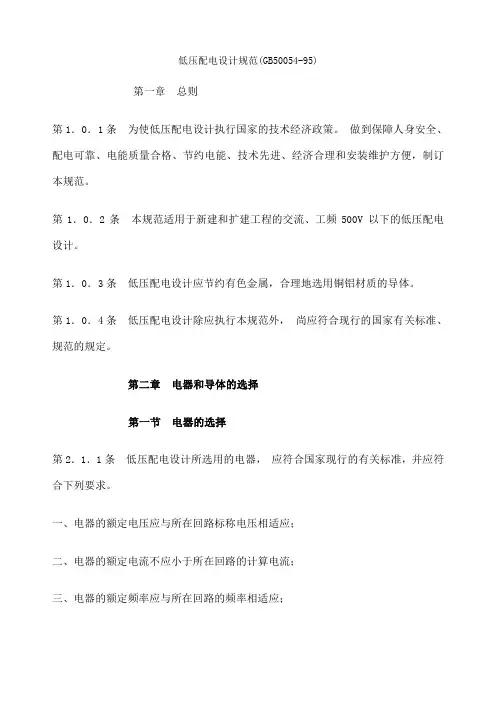

低压配电设计规范(GB50054-95)第一章总则第1．0．1条为使低压配电设计执行国家的技术经济政策。
做到保障人身安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便，制订本规范。
第1．0．2条本规范适用于新建和扩建工程的交流、工频500V 以下的低压配电设计。
第1．0．3条低压配电设计应节约有色金属，合理地选用铜铝材质的导体。
第1．0．4条低压配电设计除应执行本规范外，尚应符合现行的国家有关标准、规范的规定。
第二章电器和导体的选择第一节电器的选择第2．1．1条低压配电设计所选用的电器，应符合国家现行的有关标准，并应符合下列要求。
一、电器的额定电压应与所在回路标称电压相适应；二、电器的额定电流不应小于所在回路的计算电流；三、电器的额定频率应与所在回路的频率相适应；四、电器应适应所在场所的环境条件；五、电器应满足短路条件下的动稳定与热稳定的要求。
用于断开短路电流的电器，应满足短路条件下的通断能力。
第2．1．2条验算电器在短路条件下的通断能力，应采用安装处预期短路电流周期分量的有效值，当短路点附近所接电动机额定电流之和超过短路电流的1％时，应计入电动机反馈电流的影响。
第2．1．3条当维护、测试和检修设备需断开电源时，应设置隔离电器。
第2．1．4条隔离电器应使所在回路与带电部分隔离，当隔离电器误操作会造成严重事故时，应采取防止误操作的措施。
第2．1．5条隔离电器宜采用同时断开电源所有极的开关或彼此靠近的单极开关。
第2．1．6条隔离电器可采用下列电器：一、单极或多极隔离开关、隔离插头；二、插头与插座；三、连接片四、不需要拆除导线的特殊端子；五、熔断器。
第2．1．7条半导体电器严禁作隔离电器第2．1．8条通断电流的操作电器可采用下列电器一、负荷开关及断路器；二、继电器、接触器；三、半导体电器；四、10A及以下的插头与插座。
第二节导体的选择第2．2．1条导体的类型应按敷设方式及环境条件选择。
低压配电设计规范GB50054篇一：《低压配电设计规范》GB 50054-2011《低压配电设计规范》GB 50054-2011前言本规范是根据原建设部《二OO一～二OO二年度工程建设国家标准制定、修改计划的通知》（建标【2002】85号）的要求，由中机中电设计研究院会同有关单位在原《低压配电装置及线路设计规范》（GB50054－95）基础上修订而成的。
本规范在编制过程中，编制组经广泛调查研究，认真总结实践经验，参考了国家标准和国外先进标准，并在广泛征求意见的基础上，最后经审查定稿。
本规范共分7章和1个附录，主要技术内容包括：总则、术语、电气和导体的选择、配电设施的布置、电气装置的电击防护、配电线路的保护、配电线路的敷设等。
修订的主要技术内容有：1.将规范适用范围的电压由交流、工频500V以下修改为交流、工频1000V及以下；2.取消了原规范总则中对于选用铜、铝导体材质的规定；3.增设术语为单独一章，删除附录中的名词解释；4.补充了功能性开关电器和剩余电流动作保护电器选择和安装的规定；5.补充了选用具有中性极的开关电器的规定；6.补充了IT系统中安装绝缘监测电器的规定；7.补充了等电位联结用的保护联结导体截面积选择的规定；8.将原第三章“配电设备的布置”中的第二节“配电设施布置中的安全措施”和第四章“配电线路的保护”中的第四节“接地故障保护”合并，并增加“SELV系统和PELV系统及FELV 系统”一节，为第5章“电气装置的电击防护”；9.在“配电线路的保护”一章中增加了“配电线路电气火灾防护”一节；10.增加了关于“可弯曲金属导管布线”、“地面内暗装金属槽盒布线”、“矿物绝缘电缆敷设”、“预分支电缆敷设”的规定；11.对原规范部分条文进行了补充、完善和调整。
本规范中以黑体字标志的条文为强制性条文，必须严格执行。
1.0.1为使低压配电设中，做到保障人身和财产安全、节约能源、技术先进、功能完善、经济合理、配电可靠和安装运行方便，制订本规范。

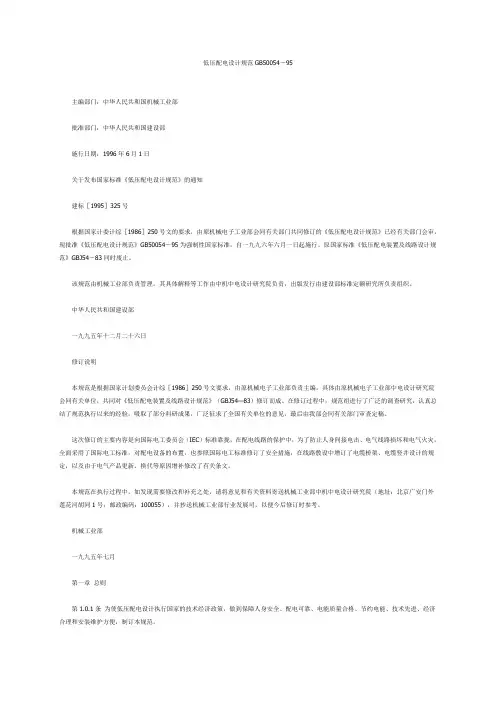

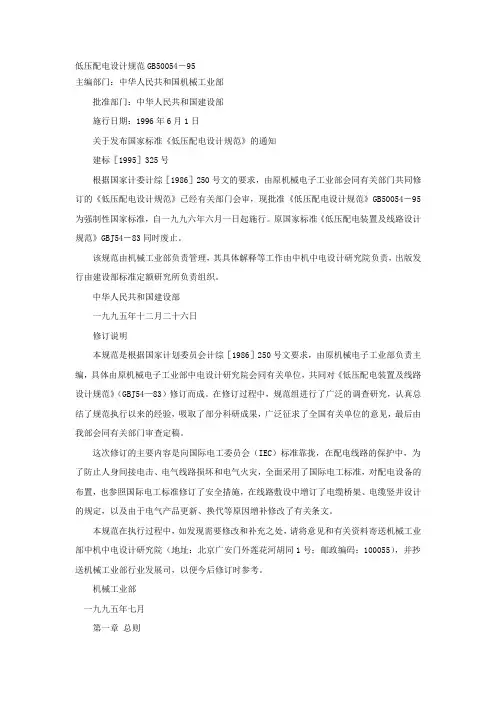

低压配电设计规范GB50054－95主编部门：中华人民共和国机械工业部批准部门：中华人民共和国建设部施行日期：1996年6月1日关于发布国家标准《低压配电设计规范》的通知建标［1995］325号根据国家计委计综［1986］250号文的要求，由原机械电子工业部会同有关部门共同修订的《低压配电设计规范》已经有关部门会审，现批准《低压配电设计规范》GB50054－95为强制性国家标准，自一九九六年六月一日起施行。
原国家标准《低压配电装置及线路设计规范》GBJ54－83同时废止。
该规范由机械工业部负责管理，其具体解释等工作由中机中电设计研究院负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部一九九五年十二月二十六日修订说明本规范是根据国家计划委员会计综［1986］250号文要求，由原机械电子工业部负责主编，具体由原机械电子工业部中电设计研究院会同有关单位，共同对《低压配电装置及线路设计规范》（GBJ54—83）修订而成。
在修订过程中，规范组进行了广泛的调查研究，认真总结了规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。
这次修订的主要内容是向国际电工委员会（IEC）标准靠拢，在配电线路的保护中，为了防止人身间接电击、电气线路损坏和电气火灾，全面采用了国际电工标准，对配电设备的布置，也参照国际电工标准修订了安全措施，在线路敷设中增订了电缆桥架、电缆竖井设计的规定，以及由于电气产品更新、换代等原因增补修改了有关条文。
本规范在执行过程中，如发现需要修改和补充之处，请将意见和有关资料寄送机械工业部中机中电设计研究院（地址：北京广安门外莲花河胡同1号；邮政编码：100055），并抄送机械工业部行业发展司，以便今后修订时参考。
机械工业部一九九五年七月第一章总则第1.0.1条为使低压配电设计执行国家的技术经济政策，做到保障人身安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便，制订本规范。

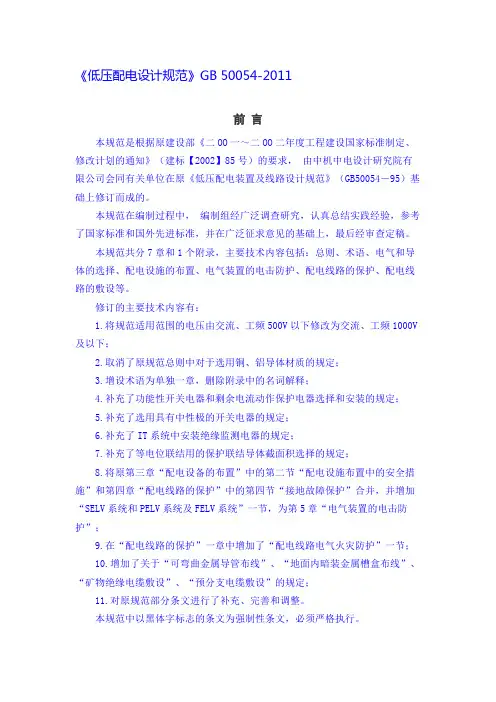

《低压配电设计规范》GB 50054-2011前言本规范是根据原建设部《二OO一～二OO二年度工程建设国家标准制定、修改计划的通知》（建标【2002】85号）的要求，由中机中电设计研究院有限公司会同有关单位在原《低压配电装置及线路设计规范》（GB50054－95）基础上修订而成的。
本规范在编制过程中，编制组经广泛调查研究，认真总结实践经验，参考了国家标准和国外先进标准，并在广泛征求意见的基础上，最后经审查定稿。
本规范共分7章和1个附录，主要技术内容包括：总则、术语、电气和导体的选择、配电设施的布置、电气装置的电击防护、配电线路的保护、配电线路的敷设等。
修订的主要技术内容有：1.将规范适用范围的电压由交流、工频500V以下修改为交流、工频1000V 及以下；2.取消了原规范总则中对于选用铜、铝导体材质的规定；3.增设术语为单独一章，删除附录中的名词解释；4.补充了功能性开关电器和剩余电流动作保护电器选择和安装的规定；5.补充了选用具有中性极的开关电器的规定；6.补充了IT系统中安装绝缘监测电器的规定；7.补充了等电位联结用的保护联结导体截面积选择的规定；8.将原第三章“配电设备的布置”中的第二节“配电设施布置中的安全措施”和第四章“配电线路的保护”中的第四节“接地故障保护”合并，并增加“SELV系统和PELV系统及FELV系统”一节，为第5章“电气装置的电击防护”；9.在“配电线路的保护”一章中增加了“配电线路电气火灾防护”一节；10.增加了关于“可弯曲金属导管布线”、“地面内暗装金属槽盒布线”、“矿物绝缘电缆敷设”、“预分支电缆敷设”的规定；11.对原规范部分条文进行了补充、完善和调整。
本规范中以黑体字标志的条文为强制性条文，必须严格执行。
1.0.1为使低压配电设中，做到保障人身和财产安全、节约能源、技术先进、功能完善、经济合理、配电可靠和安装运行方便，制订本规范。
1.0.2本规范适用于新建、改建和扩建工程中的交流、工频1000V 及以下的低压配电设计。
低压配电设计规范(GB50054-95)第一章总则第1．0．1条为使低压配电设计执行国家的技术经济政策。
做到保障人身安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便，制订本规范。
第1．0．2条本规范适用于新建和扩建工程的交流、工频500V 以下的低压配电设计。
第1．0．3条低压配电设计应节约有色金属，合理地选用铜铝材质的导体。
第1．0．4条低压配电设计除应执行本规范外，尚应符合现行的国家有关标准、规范的规定。
第二章电器和导体的选择第一节电器的选择第2．1．1条低压配电设计所选用的电器，应符合国家现行的有关标准，并应符合下列要求。
一、电器的额定电压应与所在回路标称电压相适应；二、电器的额定电流不应小于所在回路的计算电流；三、电器的额定频率应与所在回路的频率相适应；四、电器应适应所在场所的环境条件；五、电器应满足短路条件下的动稳定与热稳定的要求。
用于断开短路电流的电器，应满足短路条件下的通断能力。
第2．1．2条验算电器在短路条件下的通断能力，应采用安装处预期短路电流周期分量的有效值，当短路点附近所接电动机额定电流之和超过短路电流的1％时，应计入电动机反馈电流的影响。
第2．1．3条当维护、测试和检修设备需断开电源时，应设置隔离电器。
第2．1．4条隔离电器应使所在回路与带电部分隔离，当隔离电器误操作会造成严重事故时，应采取防止误操作的措施。
第2．1．5条隔离电器宜采用同时断开电源所有极的开关或彼此靠近的单极开关。
第2．1．6条隔离电器可采用下列电器：一、单极或多极隔离开关、隔离插头；二、插头与插座；三、连接片四、不需要拆除导线的特殊端子；五、熔断器。
第2．1．7条半导体电器严禁作隔离电器第2．1．8条通断电流的操作电器可采用下列电器一、负荷开关及断路器；二、继电器、接触器；三、半导体电器；四、10A及以下的插头与插座。
第二节导体的选择第2．2．1条导体的类型应按敷设方式及环境条件选择。
低压配电设计规范50054-2019
《低压配电设计规范》是1996年6月1日由中国计划出版社出版的图书，作者是中华人民共和国机械工业部。
当前执行GB 50054-2011低压配电设计规范。
低压配电设计规范内容简介本规范是根据国家计划委员会计综250号文要求，由原机械电子工业部负责主编，具体由原机械电子工业部中电设计（GBJ54-83）修订而成。
在修订过程中，规范组进行了广泛的调查研究，认真总结了规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。
这次修订的主要内容是向国际电工委员会（IEC）标准靠拢，在配电线路的保护中，为了防止人身间接电击、电气线路损坏和电气火灾，全面采用了国际电工标准，对配电设备的布置，也参照国际电工标准修订了安全措施，在线路敷设中增订了电缆桥架、电缆竖井设计的规定，以及由于电气产品更新、换代等原因增补了有关条文。
低压配电设计规范作品目录第一章总则第二章电器和导体的选择第一节电器的选择第二节导体的选择第三章配电设备的布置第一节一般规定第二节配电设备布置中的安全措施第三节对建筑的要求第四章配电线路的保护第一节般规定第二节短路保护第三节过负载保护第四节接地故障保护第五节保护电器的装设位置第五章配电线路的敷设第一节一般规定第二节绝缘导线布置第三节钢索布线第四节裸导线布置第五节封
闭式母线布置第六节电缆布置第七节竖井布置附录一名词解释附录二本规范用词说明附加说明附：条文说明。
低压配电设计规范讲解GB500542024首先，该规范明确了低压配电设计的基本原则与要求。
包括：1.满足用电设备的电能需求，保证正常运行；2.满足用电配电系统的经济性、可靠性和安全性要求；3.符合国家法律法规的规定；4.尽可能采用适用于电气设备的先进技术和设备。
其次，规范对低压配电的基本参数进行了规定。
包括：1.额定电压及频率：220V/50Hz是最常见的低压配电系统额定参数，但也可以根据实际需要进行调整；2.电能计量：对于居民住宅，采用卫生间单户表计量；对于办公、商业和公共建筑，采用分户表计量或分组表计量；3.配电容量：规定了不同用途的建筑物的最小配电容量。
在低压配电系统的设计中，该规范还规定了接地措施的要求。
包括：1.建筑物的主体结构、金属结构和金属管线等要接地；2.电气设备的外壳与大地之间应保持良好的接地；3.设备接地电阻要符合规范规定的要求；4.接地故障保护装置应设置。
此外，规范对低压配电系统中的线路布置和设备规格也进行了规定。
包括：1.线路布置的要求：布线应简单合理，且易于维修和扩容；2.设备的选择和规格要求：设备应符合国家标准和行业规范，且满足配电系统的负荷需求；最后，规范还对低压配电系统中的安全保护措施进行了规定。
1.短路保护：应设置相应短路保护装置，以避免线路短路时引起火灾和设备损坏；2.过载保护：应设置过载保护装置，以防止线路过载而引起设备损坏；3.漏电保护：应采用漏电保护装置，以防止漏电事故造成人员触电；4.火灾报警和灭火装置：对于大型建筑物或特殊场所，应设置火灾报警和灭火装置，以保障人员生命财产安全。
低压配电设计规范GB50054－95主编部门：中华人民共和国机械工业部批准部门：中华人民共和国建设部施行日期：1996年6月1日关于发布国家标准《低压配电设计规范》的通知建标［1995］325号根据国家计委计综［1986］250号文的要求，由原机械电子工业部会同有关部门共同修订的《低压配电设计规范》已经有关部门会审，现批准《低压配电设计规范》GB50054－95为强制性国家标准，自一九九六年六月一日起施行。
原国家标准《低压配电装置及线路设计规范》GBJ54－83同时废止。
该规范由机械工业部负责管理，其具体解释等工作由中机中电设计研究院负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部一九九五年十二月二十六日修订说明本规范是根据国家计划委员会计综［1986］250号文要求，由原机械电子工业部负责主编，具体由原机械电子工业部中电设计研究院会同有关单位，共同对《低压配电装置及线路设计规范》（GBJ54—83）修订而成。
在修订过程中，规范组进行了广泛的调查研究，认真总结了规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。
这次修订的主要内容是向国际电工委员会（IEC）标准靠拢，在配电线路的保护中，为了防止人身间接电击、电气线路损坏和电气火灾，全面采用了国际电工标准，对配电设备的布置，也参照国际电工标准修订了安全措施，在线路敷设中增订了电缆桥架、电缆竖井设计的规定，以及由于电气产品更新、换代等原因增补修改了有关条文。
本规范在执行过程中，如发现需要修改和补充之处，请将意见和有关资料寄送机械工业部中机中电设计研究院（地址：北京广安门外莲花河胡同1号；邮政编码：100055），并抄送机械工业部行业发展司，以便今后修订时参考。
机械工业部一九九五年七月第一章总则第1.0.1条为使低压配电设计执行国家的技术经济政策，做到保障人身安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便，制订本规范。

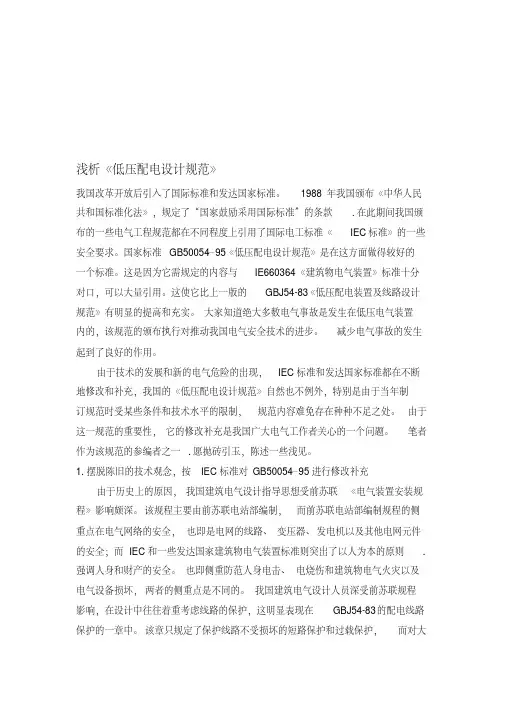

浅析《低压配电设计规范》我国改革开放后引入了国际标准和发达国家标准。
1988年我国颁布《中华人民共和国标准化法》，规定了“国家鼓励采用国际标准”的条款.在此期间我国颁布的一些电气工程规范都在不同程度上引用了国际电工标准《IEC标准》的一些安全要求。
国家标准GB50054—95《低压配电设计规范》是在这方面做得较好的一个标准。
这是因为它需规定的内容与IE660364《建筑物电气装置》标准十分对口，可以大量引用。
这使它比上一版的GBJ54-83《低压配电装置及线路设计规范》有明显的提高和充实。
大家知道绝大多数电气事故是发生在低压电气装置内的，该规范的颁布执行对推动我国电气安全技术的进步。
减少电气事故的发生起到了良好的作用。
由于技术的发展和新的电气危险的出现，IEC标准和发达国家标准都在不断地修改和补充，我国的《低压配电设计规范》自然也不例外，特别是由于当年制订规范时受某些条件和技术水平的限制，规范内容难免存在种种不足之处。
由于这一规范的重要性，它的修改补充是我国广大电气工作者关心的一个问题。
笔者作为该规范的参编者之一.愿抛砖引玉，陈述一些浅见。
1.摆脱陈旧的技术观念，按IEC标准对GB50054—95进行修改补充由于历史上的原因，我国建筑电气设计指导思想受前苏联《电气装置安装规程》影响颇深。
该规程主要由前苏联电站部编制，而前苏联电站部编制规程的侧重点在电气网络的安全，也即是电网的线路、变压器、发电机以及其他电网元件的安全；而IEC和一些发达国家建筑物电气装置标准则突出了以人为本的原则. 强调人身和财产的安全。
也即侧重防范人身电击、电烧伤和建筑物电气火灾以及电气设备损坏，两者的侧重点是不同的。
我国建筑电气设计人员深受前苏联规程影响，在设计中往往着重考虑线路的保护，这明显表现在GBJ54-83的配电线路保护的一章中。
该章只规定了保护线路不受损坏的短路保护和过载保护，而对大量其他引起人身事故和财产损失的电气安全要则未提及。
低压配电设计规范(GB50054-95)第一章总则第1．0．1条为使低压配电设计执行国家的技术经济政策。
做到保障人身安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便，制订本规范。
第1．0．2条本规范适用于新建和扩建工程的交流、工频500V 以下的低压配电设计。
第1．0．3条低压配电设计应节约有色金属，合理地选用铜铝材质的导体。
第1．0．4条低压配电设计除应执行本规范外，尚应符合现行的国家有关标准、规范的规定。
第二章电器和导体的选择第一节电器的选择第2．1．1条低压配电设计所选用的电器，应符合国家现行的有关标准，并应符合下列要求。
一、电器的额定电压应与所在回路标称电压相适应；二、电器的额定电流不应小于所在回路的计算电流；三、电器的额定频率应与所在回路的频率相适应；四、电器应适应所在场所的环境条件；五、电器应满足短路条件下的动稳定与热稳定的要求。
用于断开短路电流的电器，应满足短路条件下的通断能力。
第2．1．2条验算电器在短路条件下的通断能力，应采用安装处预期短路电流周期分量的有效值，当短路点附近所接电动机额定电流之和超过短路电流的1％时，应计入电动机反馈电流的影响。
第2．1．3条当维护、测试和检修设备需断开电源时，应设置隔离电器。
第2．1．4条隔离电器应使所在回路与带电部分隔离，当隔离电器误操作会造成严重事故时，应采取防止误操作的措施。
第2．1．5条隔离电器宜采用同时断开电源所有极的开关或彼此靠近的单极开关。
第2．1．6条隔离电器可采用下列电器：一、单极或多极隔离开关、隔离插头；二、插头与插座；三、连接片四、不需要拆除导线的特殊端子；五、熔断器。
第2．1．7条半导体电器严禁作隔离电器第2．1．8条通断电流的操作电器可采用下列电器一、负荷开关及断路器；二、继电器、接触器；三、半导体电器；四、10A及以下的插头与插座。
第二节导体的选择第2．2．1条导体的类型应按敷设方式及环境条件选择。
