隧道管棚技术交底

隧道技术交底分类分工序进行技术交底，隧道洞身段要按照设计衬砌类型进行逐段进行交底,一种技术交底不能同类型或整座隧道一次性交完。

对重复的内容尽量采用简化的方式。

对简单的交底也可以只采用一张图纸的方式。

隧道工程技术交底大致分为以下十大类。

(一）、隧道洞口工程1、隧道洞口长大管棚施工技术交底2、隧道洞门开挖支护施工技术交底3、隧道洞门施工技术交底按隧道各口进行交底,对洞口的位置提前进行复测,与设计不符的尽快提交变更申请进行变更，重点需要对隧道进洞安全方面评估设计的合理性。

（二)、隧道超前支护1、隧道超前小导管施工技术交底2、隧道超前锚杆施工技术交底3、隧道超前大管棚施工技术交底(三）、隧道开挖支护1、隧道洞身开挖施工技术交底按衬砌类型分段进行交底，含爆破设计、出碴运输。

要结合施工工法、施工技术规范和设计图纸。

2、隧道锚杆（管）施工技术交底按类型分中空注浆锚杆、砂浆锚杆、自进式锚杆,按用途分系统锚杆、锁脚锚杆(管)，交底时可一次性，但内容应分开。

3、隧道喷砼施工技术交底4、隧道钢筋网施工技术交底：含加工、安装。

5、隧道格栅钢架、工字钢拱架施工技术交底含加工、安装.交底可一次性,但内容要分开。

（四）、隧道捡铺底1、隧道仰拱开挖施工技术交底2、隧道仰拱钢筋施工技术交底3、隧道仰拱混凝土施工技术交底4、隧道仰拱填充施工技术交底5、隧道无仰拱段垫层施工技术交底(五）、隧道防排水工程1、隧道防水板施工技术交底2、隧道无纺布施工技术交底3、隧道排水管施工技术交底4、隧道止水条（带）施工技术交底5、隧道检查井施工技术交底6、隧道排水沟施工技术交底7、隧道变形缝、施工缝、沉降缝施工技术交底交底时可合并。

（六）、隧道二次衬砌1、隧道二次衬砌施工技术交底2、隧道二衬钢筋施工技术交底3、隧道预埋件施工技术交底(七）、隧道路面工程1、隧道路面（含钢筋）施工技术交底2、铁路整体道床施工技术交底（八）、隧道注浆堵水1、隧道径向注浆施工技术交底2、隧道全断面帷幕注浆施工技术交底（九)、隧道附属工程1、隧道沟槽（含钢筋）施工技术交底2、隧道盖板预制施工技术交底3、隧道接地施工技术交底4、隧道预埋件施工技术交底5、隧道洞室开挖、衬砌施工技术交底6、电气化铁路隧道四电工程施工技术交底（十）、施工辅助工序1、隧道简易栈桥施工技术交底:加工、现场搭设2、隧道监控量测施工技术交底3、隧道测量技术交底4、隧道超前地质预报施工技术交底5、隧道洞内管线布置施工技术交底6、临时工程交底:如隧道洞口硬化、隧道标志标牌、有轨运输设施等。

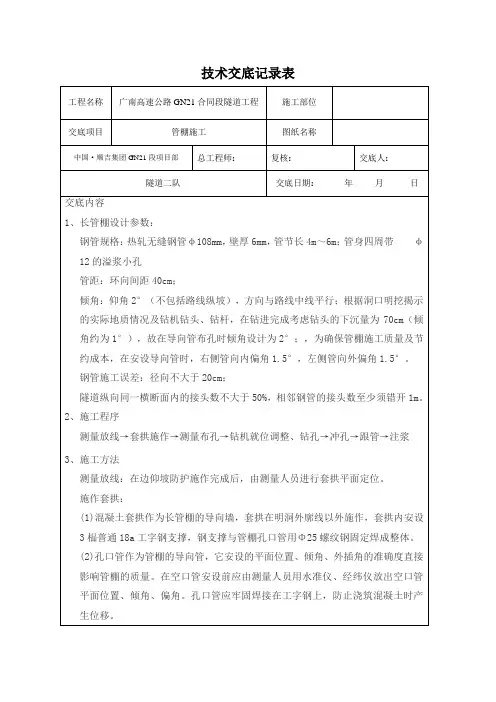

技术交底记录表工程名称广南高速公路GN21合同段隧道工程施工部位交底项目管棚施工图纸名称中国·顺吉集团GN21段项目部总工程师:复核:交底人:隧道二队交底日期: 年月日交底内容1、长管棚设计参数：钢管规格：热轧无缝钢管φ108mm，壁厚6mm，管节长4m～6m；管身四周带φ12的溢浆小孔管距：环向间距40cm；倾角：仰角2°（不包括路线纵坡），方向与路线中线平行；根据洞口明挖揭示的实际地质情况及钻机钻头、钻杆，在钻进完成考虑钻头的下沉量为70cm（倾角约为1°），故在导向管布孔时倾角设计为2°；，为确保管棚施工质量及节约成本，在安设导向管时，右侧管向内偏角1.5°，左侧管向外偏角1.5°。

钢管施工误差：径向不大于20cm；隧道纵向同一横断面内的接头数不大于50%，相邻钢管的接头数至少须错开1m。

2、施工程序测量放线→套拱施作→测量布孔→钻机就位调整、钻孔→冲孔→跟管→注浆3、施工方法测量放线：在边仰坡防护施作完成后，由测量人员进行套拱平面定位。

施作套拱：(1)混凝土套拱作为长管棚的导向墙，套拱在明洞外廓线以外施作，套拱内安设3榀普通18a工字钢支撑，钢支撑与管棚孔口管用Φ25螺纹钢固定焊成整体。

(2)孔口管作为管棚的导向管，它安设的平面位置、倾角、外插角的准确度直接影响管棚的质量。

在空口管安设前应由测量人员用水准仪、经纬仪放出空口管平面位置、倾角、偏角。

孔口管应牢固焊接在工字钢上，防止浇筑混凝土时产生位移。

测量放点：由测量人员根据设计图纸间距进行布孔，放出管棚的平面位置、倾角、偏角并用红油漆打点，孔位偏差应控制在允许范围内，并与班组进行现场交底及登记交底记录。

钻孔：钻机采用XY-28-300电动钻机，隔孔施钻。

开孔时，低速低压，待成孔1.0m 后，适当加压，在土质层中钻孔采用低压钻进,当遇到岩体时适当加速加压。

钻进采用一次成孔法。

每钻完一孔边顶进一根钢管，钻进中应经常采用测斜仪量测钻进的偏斜度，一经发现偏斜超标应及时纠正。

刘屋一号隧道开挖三级技术交底记录号：3、主要开挖工法3.1明挖法（1）洞口段开挖洞口段土石方采用明挖法施工。

开挖前先施工洞口边仰坡外的截水沟、抗侧压锚固桩，开挖过程尽量避开雨天进行。

全强风化岩采用挖掘机开挖，孤石和挖掘机挖不动的岩石，采用小型控制爆破，装载机或挖掘机装碴，自卸汽车运输。

洞口段边仰坡开挖严格按设计控制坡度，并使洞门处边坡与明洞边坡顺接。

松软地层开挖时从上至下，随挖随支护，加强防护，随时监测、检查山坡稳定情况。

边坡、仰坡上浮石、危石要清除，坡面凹凸不平处予以修整平顺。

开挖弃方堆放在指定地点，边坡仰坡上不堆集弃土、石方。

边坡按照设计要求，打设锚杆，挂网喷砼防护。

（2）边仰坡防护1）明洞临时边仰坡防护隧道暗洞开挖前应对洞口段明洞、洞门开挖直立面及临时边仰坡、明暗分界处直立面及拱顶开挖线外2～3m范围采用喷锚网防护，采用砂浆锚杆防护，间距1.5m*1.5m，梅花形布置，长度4m。

喷射砼厚度10cm，钢筋网采用φ8钢筋网片，网格间距25×25cm。

回填后仰坡骨架内设置长10m的φ120仰斜排水孔，孔口置于骨架混凝土上直接引入骨架排水槽，排水孔间距3m×3m，孔内插入φ100打孔波纹管，外包土工布。

边坡成形经检验合格后进行边坡支护，按照设计进行挂网喷锚的措施。

喷射混凝土施工顺序：分层开挖→第一层坡面开挖完成后，清除坡面浮土、松石，进行必要的嵌补平整，然后初喷4cm厚C25砼→钻孔，施做锚杆→待锚杆内砂浆强度达到设计强度的70%后，挂铺钢筋网→复喷6cm砼→待砼达到设计强度的80%后进行下一层开挖，如此循环分层进行。

3.2三台阶法开挖该隧道Ⅳ级围岩采用三台阶法开挖施工，（具体使用里程见刘屋一号隧道施工参数表）三台阶法施工工序见“三台阶法施工方法示意图”（其中DK152+140～DK152+260已变更为台阶法施工）。

三台阶法工序横断面示意图3.3.1施工程序（1）1）开挖上台阶。
