Samaung三星电容 :例子 CL 10 B 104 K A 8 NNNC CL 10 B 104 K A 8 N N N C

系列 尺寸 材质 容值 精度 耐压 厚度 端头材料 包装方式

Series

size 03=0201(0603);01=0306(0816);05=0402(1005);14=0504(1410);12=0508(1220)

;10=0603(1608);21=0805(2012);31=1206(3216);32=1210(3225);42=1808(4520

);43=1812(4532);55=2220(5750)

dielectric I类：C=C0G=NPO, S=S2H,L=S2L,P=P2H,T=T2H,R=R2H ,U=U2J II类:A=X5R, F=Y5V ,B=X7R ,X=X6S

capacitance

tolerance A=±0.05pf ; B=±0.1pf ；C=±0.25pf ；D=±0.5pf ；F=±1pf或±1% ；G=±2% ；J=±5% ；

K=±10% ；M=±20% ；Z=+80/-20%

voltage R=4V ;Q=6.3V ;P=10V ;O=16V ;A=25V ;L=35V ;B=50V ;C=100V ;D=200V ;E=2

50V;G=500V ;H=630V ; I=1000V ; J=2000V ;K=3000V

thickness 3=0.30；5=0.50；8=0.80；A=0.65;C=0.85;H=1.60;I=2.00;J=2.50;L=3.20

termination A=Pd/Ag/Sn 100% ;N=NiCu/Sn 100% ;G=Cu/Cu/Sn 100%

products

Specisl

various

NLCV0.1 to 330μH25: 2.5x2.0mm32: 3.2x2.5mmVLS-CX-10.24 to 22μHMLP0.47 to 10μHVLS-HBX-10.24 to 10μHVLS-HBU3.3 to 22μHTFM-ALC0.47μHVLS-EX0.47 to 220μHSLF1.5 to 1000μHVLS-HBX0.33 to 22μHSPM-LR0.47 to 10μHSPM0.2 to 22μHSLF1.2 to 1500μHSPM-XT0.18 to 2.8μHVLB0.09 to 0.36μHTFM-ALM/GHM0.47 to 2.2μH

NEW

NEWNEWNEWNEW

High CurrentHigh Current

NLCV-xxxD0.1 to 330μHVLS-EX-CA1 to 220μHMLD1 to 4.7μHTFM-ALMA0.47 to 4.7μHCLF-NI-D1 to 470μHCLF-NI-D1 to 470μH2016xx: 2.0x1.6mm2520xx: 2.5x2.0mm30xx: 3.0x3.0mm1005: 1.0x0.5mm1608: 1.6x0.8mm2012: 2.0x1.2mm2016: 2.0x1.6mm2520: 2.5x2.0mm2016xx: 2.0x1.6mm2520xx: 2.5x2.0mm2520xx: 2.5x2.0mm1608xx: 1.6x0.8mm

50xx: 5.0x5.0mm60xx: 6.0x6.0mm60xx: 6.0x6.0mm70xx: 7.0x7.0mm30xx: 3.0x3.0mm30xx: 3.2x3.0mm40xx: 4.4x4.1mm50xx: 5.4x5.1mm40xx: 4.2x4.0mm50xx: 5.2x5.0mm65xx: 7.1x6.5mm100xx: 10.7x10.0mm101xx: 10.1x10.1mm125xx: 12.5x12.5mm100xx: 11.5x10.0mm125xx: 12.6x13.0mm7050: 7.0x7.0mm10050: 7.0x10.0mm12065: 12.0x10.0mm2016xx: 2.0x1.6mm

电容器的型号与参数

电容器的型号与参数

一、电容器的主要参数

1、容量

1.直标法：直标法是指在电容器的表面直接用数字或字母标注出标称容量、额定电压等参数的标注方法。

2. 字母与数字的混合标注法

①该种标注法的具体内容是：用2~4位数字和一个字母混合后表示电容器的容量大小。其中数字表示有效数值，字母表示数值的量级。常用的字母有m、μ、n、p等。字母m表示毫法,μ表示微法、n表示毫微法、p表示微微法。

如：100m表示标称容量为100mF＝100000μF、10μ 表示标称容量为10μF、10n 表示标称容量为10nF=10000pF、10p 表示标称容量为10pF。

②字母有时也表示小数点

如：3μ3表示标称容量为3.3μF、3F32表示标称容量为3.32F、2p2 表示标称容量为2.2pF。

③有的是在数字前面加R或P等字母时，表示零点几微法。

如：R22表示标称容量为0.22μF、P50 表示标称容量为0.5pF。

3. 三位数字的表示法

三位数字的表示法也称电容量的数码表示法。三位数字的前两位数字为标称容量的有效数字，第三位数字表示有效数字后面零的个数，它们的单位都是pF。

如：102表示标称容量为1000pF、221表示标称容量为220pF。

在这种表示法中有一个特殊情况，就是当第三位数字用“９”表示时，是用有效数字乘上10-1来表示容量大小。如：229表示标称容量为22× 10-1pF=2.2pF。 4. 四位数字的表示法

四位数字的表示法也称不标单位的直接表示法。这种标注方法是用１~４位数字表示电容器电容量，其容量单位为pF。如用零点零几或零点几表示容量时，其单位为μＦ。

如：3300表示标称容量为3300pF；680表示标称容量为680pF；7表示标称容量为7pF。

在电路图中电容器容量单位的标注规则

当电容器容量大于100pF，而又小于1μF时，一般不标注单位，没有小数点时其单位是pF，有小数点时其单位是μF。如：4700就是4700pF; 0.22就是0.22μF

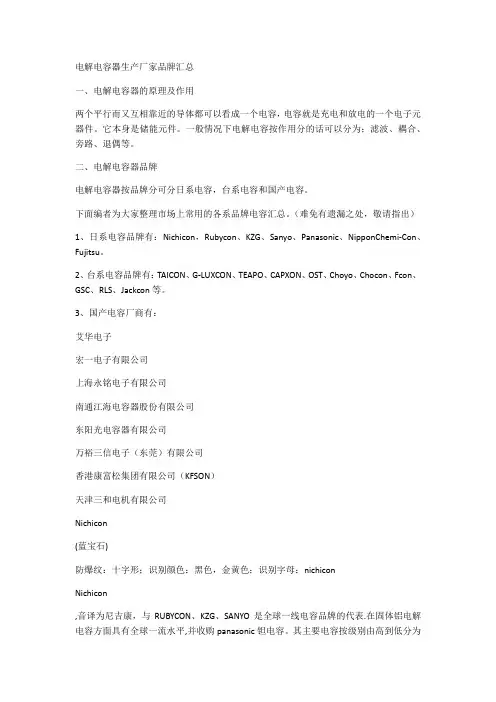

电解电容器生产厂家品牌汇总

一、电解电容器的原理及作用

两个平行而又互相靠近的导体都可以看成一个电容，电容就是充电和放电的一个电子元器件。它本身是储能元件。一般情况下电解电容按作用分的话可以分为；滤波、耦合、旁路、退偶等。

二、电解电容器品牌

电解电容器按品牌分可分日系电容，台系电容和国产电容。

下面编者为大家整理市场上常用的各系品牌电容汇总。（难免有遗漏之处，敬请指出）

1、日系电容品牌有：Nichicon，Rubycon、KZG、Sanyo、Panasonic、NipponChemi-Con、Fujitsu。

2、台系电容品牌有：TAICON、G-LUXCON、TEAPO、CAPXON、OST、Choyo、Chocon、Fcon、GSC、RLS、Jackcon等。

3、国产电容厂商有：

艾华电子

宏一电子有限公司

上海永铭电子有限公司

南通江海电容器股份有限公司

东阳光电容器有限公司

万裕三信电子（东莞）有限公司

香港康富松集团有限公司（KFSON）

天津三和电机有限公司

Nichicon

(蓝宝石)

防爆纹：十字形；识别颜色：黑色，金黄色；识别字母：nichicon

Nichicon

,音译为尼吉康，与RUBYCON、KZG、SANYO是全球一线电容品牌的代表.在固体铝电解电容方面具有全球一流水平,并收购panasonic钽电容。其主要电容按级别由高到低分为 HZ，HN，HM，HD，HV,HE系列。

HZ

系列是目前所有电容级别最高的。名副其实的电解电容之王。

Sanyo

防爆纹：字母K字形；识别颜色：绿色，识别字母：Sanyo

SANYO

OSCON

SVP电容，高端固态电容，一般只会出现在中高端的主板上或是显卡上。

极少数高端板卡会采用全部

SANYO

OSCON

SVP

电容的阵容。价格非常高。这是目前板卡上质量最好的电容之一。

Nippon

Chemi-Con

防爆纹：汉字“人”字形；识别颜色：紫红色，棕色，绿色；识别字母：KZG/KZE
