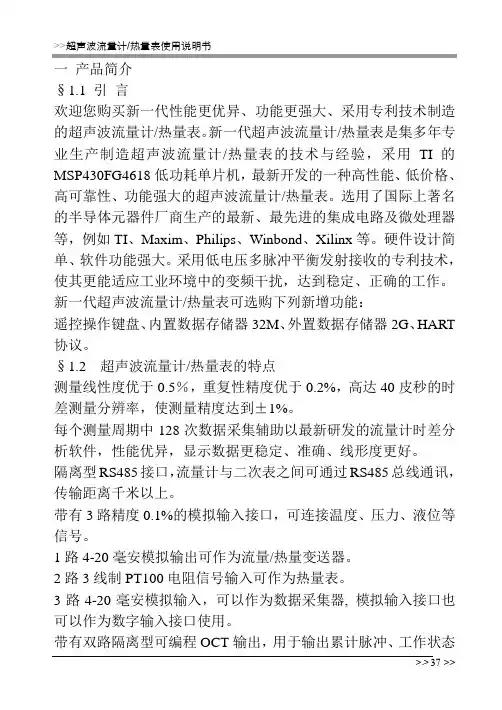

一产品简介§1.1 引言欢迎您购买新一代性能更优异、功能更强大、采用专利技术制造的超声波流量计/热量表。
新一代超声波流量计/热量表是集多年专业生产制造超声波流量计/热量表的技术与经验，采用TI的MSP430FG4618低功耗单片机，最新开发的一种高性能、低价格、高可靠性、功能强大的超声波流量计/热量表。
选用了国际上著名的半导体元器件厂商生产的最新、最先进的集成电路及微处理器等，例如TI、Maxim、Philips、Winbond、Xilinx等。
硬件设计简单、软件功能强大。
采用低电压多脉冲平衡发射接收的专利技术，使其更能适应工业环境中的变频干扰，达到稳定、正确的工作。
新一代超声波流量计/热量表可选购下列新增功能：遥控操作键盘、内置数据存储器32M、外置数据存储器2G、HART 协议。
§1.2 超声波流量计/热量表的特点测量线性度优于0.5％，重复性精度优于0.2%，高达40皮秒的时差测量分辨率，使测量精度达到±1%。
每个测量周期中128次数据采集辅助以最新研发的流量计时差分析软件，性能优异，显示数据更稳定、准确、线形度更好。
隔离型RS485接口，流量计与二次表之间可通过RS485总线通讯，传输距离千米以上。
带有3路精度0.1%的模拟输入接口，可连接温度、压力、液位等信号。
1路4-20毫安模拟输出可作为流量/热量变送器。
2路3线制PT100电阻信号输入可作为热量表。
3路4-20毫安模拟输入，可以作为数据采集器, 模拟输入接口也可以作为数字输入接口使用。
带有双路隔离型可编程OCT输出，用于输出累计脉冲、工作状态等。
污水管道测量效果好，可以对绝大多数污水管道进行稳定可靠测量。
超声波传感器可以选择外夹式，插入式，管段式，还可以支持任意角度安装的水表传感器，包括平行插入传感器。
具有一个双向串行外设通用接口，可以直接通过串联的形式连接多个诸如4-20毫安模拟输出板、频率信号输出板、热敏打印机、数据记录仪等外部设备。
超声波流量计安装设计要求超声波流量计安装设计要求主要包括以下几个方面：1. 安装地点的环境要求：超声波流量计的主机和传感器的安装点附近不能有电机、磁场等强干扰源，以防止信号混淆或无法接收。
传感器安装点应远离阀门、三通、弯头和其他位置，确保流体稳定，减少测量误差。
2. 管道材料的要求：超声波流量计传感器有管道式、插入式和外夹式三种。
安装管道传感器时，对管道材质基本没有特殊要求，只要法兰完美对接即可。
安装插入式传感器时，需要焊接底座，所以管道材料可以满足这一要求。
外夹式传感器一般适用于不锈钢、碳钢、铸铁、PVC塑料等易于超声波传输的致密材料。
如果管道外有防锈漆，要打磨。
3. 直管段的要求：超声波流量计和大多数流量计一样，也需要足够直的前后管段。
只有管内液体流动状态稳定，测量结果才能相对准确。
一般要求前10D后5D（D为管道直径），即传感器上游10倍管径距离，下游5倍管径距离。
4. 安装距离：应选择上游大于10倍直管径、下游大于5倍直管径以内无任何阀门、弯头、变径等均匀的直管段，安装点应充分远离阀门、泵、高压电和变频器等干扰源。
5. 管道直径：受管道直径和流速的限制，安装位置的选择应考虑到允许的安装长度和过度流速，以确保精度。
管道内径一般应大于25mm。
6. 管道壁厚：管道壁厚应在超声波波束范围内。
7. 传感器的安装：两个传感器必须安装在管道轴面的水平方向上，并且在轴线水平位置±45°范围内安装，以防止上部有不满管、气泡或下部有沉淀等现象影响传感器正常测量。
如果受安装地点空间的限制而不能水平对称安装时，可在保证管内上部分无气泡的条件下，垂直或有倾角地安装传感器。
以上信息仅供参考，具体安装设计要求可能会因超声波流量计的型号和厂家的不同而有所差异。
在安装前，建议仔细阅读产品说明书，并咨询厂家或专业人士的意见。
管段式超声波流量计设备工艺原理管段式超声波流量计是一种流量计量仪器，通过测量流体中声波的速度和频率，从而计算得到流体的流量。
本篇文档将介绍管段式超声波流量计的工艺原理。
1. 引言管道流量计根据流量计工作原理的不同，可分为差压式流量计、涡街式流量计、超声波流量计等多种类型。
而超声波流量计作为一种新兴的流量计，由于具有非侵入性、高精度、使用寿命长等特点，因而成为现代流量计领域中的焦点之一。
管段式超声波流量计是其中的一种，下面将为大家介绍其工艺原理。
2. 工艺原理管段式超声波流量计是由一对超声波传感器和一个流量计仪表组成的。
这种流量计仪表的特殊之处在于安装在管道上的两个超声波传感器可以同时接收流体中超声波的速度、频率等信息，从而计算出流量。
超声波的传播速度是流体密度和压力等因素的函数，其中温度是影响影响音速的主要因素之一，因此需要对温度进行在线测量。
此外，声波在不同的流体密度下的传播速度也略有不同，因此我们需要对流体密度进行实时监测。
核心技术手段便是通过计算速度的差距来确定流速。
当流速为零时，两个传感器接收到的声波信号是相等的，而当存在流速时，则两个传感器接收到的信号会有一定的差异，通过对信号的差异进行计算就能够得到流量。
3. 工艺流程管段式超声波流量计的工艺流程主要包括以下三个部分：3.1 测量流速在流量计仪表中，超声波传感器一般安装在管道的上下游两侧。
传感器是由一个内部发声器和一个接收器组成，发声器发出特定频率的声波，接收器接收流体中的声波信息。
在流体中，声波的传播速度与流体的状态参数有关，比如密度、波速等。
因此，在仪表中，需要对流体的状态参数进行实时监测，如流体的压力、温度、密度等，以便对声速进行修正。
3.2 计算流量在测量到流体流速之后，需要对其进行处理，以计算出具体的流量值。
这一步骤主要包括两个方面的计算：一方面是对声速进行修正，另一方面是对流量进行计算。
关于声速修正，其主要目的是减小因流体状态参数变化对声速造成的影响，提高流量计的精度。
外夹式超声波流量计的安装和注意事项外夹式超声波流量计是一种广泛应用于工业领域的流量检测设备，它具有精度高、可靠性强、安装方便等优点，被广泛应用于石油、化工、电力、水处理等行业。
在安装外夹式超声波流量计时，需要特别注意以下事项。
1、安装环境的准备外夹式超声波流量计需要安装在管道上，因此需要对管道进行一定的准备工作。
首先，需要检查管道是否符合安装要求，管道内部需要干净，无明显的异物和泄漏，表面需要平整，如果有明显的凸起或堵塞，需要进行清理或磨平。
其次，需要准备好相应的安装工具和设备，包括螺杆、扳手、密封垫等。
2、选择合适的安装位置外夹式超声波流量计的安装位置对检测精度和可靠性有着至关重要的影响。
一般来说，流量计应该安装在直管段上，并且需要避免安装在弯头和阀门附近，因为这些地方易产生涡流和扰动，会对流量检测造成干扰和误差。
此外，还应该考虑到安装位置的便捷性和安全性，便于检修和维护，同时不影响管道正常运行。
3、正确的安装方法安装超声波流量计需要按照一定的方法进行，不能随意施工。
首先，需要选择合适的安装工具和设备，对超声波流量计进行调整和校正，确保其准确度和稳定性。
其次，需要按照说明书上的步骤进行安装，对夹具进行调整和紧固，避免产生漏气和松动现象。
最后，还需要进行系统校验和试运行，检查流量计的工作状态和输出结果是否正常。
4、安全和维护方面的注意在使用和维护外夹式超声波流量计时，需要注意以下问题。
首先，操作人员必须经过专门的培训和训练，掌握安全的使用方法和规程，避免发生危险。
其次，需要定期对流量计进行检修和维护，清洗液晶屏幕、电路板等部件，防止灰尘和杂物进入。
最后，还需要注意保养和维护工作的记录，以便对出现问题的流量计进行及时处理。
总之，外夹式超声波流量计的安装和注意事项是很关键的，需要操作人员具有专门的技能和知识，严格按照要求进行操作，遵循安全和科学的原则，以确保设备的可靠性和使用效果。
