华为钢网设计规范

  • 格式：doc
  • 大小：114.19 KB
  • 文档页数：25

DKBA

华为技术有限公司企业技术规范

钢网设计规范

华 为 技 术 有 限 公 司发布 版权所有 侵权必究 密级： 内部公开

DKBA 3129-2001.08 3129-2001.0829-2001.08XXXX-2001.XX

VVVVVVV VVVVVVVVVVVX。XVX.X VX.X VX.X VX.XVX.X

2008-2-28, 9:22:27 版权所有，侵

权必究 3

目 次 前言 ..............................................................................................................................................................3 1 范围 6 2 规范性引用文件 6 3 术语和定义 6 4 材料、制作方法、文件格式 6 4.1 网框材料 6 4.2 钢片材料 6 4.3 张网用丝网及钢丝网 6 4.4 张网用的胶布，胶 6 4.5 制作方法 7 4.6 文件格式 7 5 钢网外形及标识的要求 7 5.1 外形图 7 5.2 PCB居中要求 8 5.3 厂商标识内容及位置 8 5.4 钢网标识内容及位置 8 5.5 钢网标签内容及位置 8 5.6 MARK点 8 6 钢片厚度的选择 9 6.1 焊膏印刷用钢网 9 6.2 通孔回流焊接用钢网 9 6.3 BGA维修用植球小钢网 9 密级： 内部公开

DKBA 3129-2001.08 3129-2001.0829-2001.08XXXX-2001.XX

VVVVVVV VVVVVVVVVVVX。XVX.X VX.X VX.X VX.XVX.X

2008-2-28, 9:22:27 版权所有，侵

权必究 4

6.4 贴片胶印刷用钢网 9 7 焊膏印刷钢网开孔设计 9 7.1 一般原则 9 7.2 CHIP类元件 10 7.2.1 0603及以上 10 7.2.2 0402 11

7.3 小外形晶体 11 7.3.1 SOT23-1、SOT23-5 11 7.3.2 SOT89 11

7.3.3 SOT143 12

7.3.4 SOT223 12

7.3.5 SOT252，SOT263，SOT-PAK 12 7.4 VCO器件 12 7.5 耦合器元件（LCCC) 13 7.6 表贴晶振 13 7.7 排阻 14 7.8 周边型引脚IC 14 7.8.1 Pitch≤0.65mm的IC 14 7.8.2 Pitch>0.65mm的IC 14 7.9 双边缘连接器 14 7.10 面阵型引脚IC 14 7.10.1 PBGA 14

7.10.2 CBGA，CCGA 15 7.11 其它问题 15 7.11.1 CHIP元件共用焊盘 15 7.11.2 大焊盘 15 密级： 内部公开

DKBA 3129-2001.08 3129-2001.0829-2001.08XXXX-2001.XX

VVVVVVV VVVVVVVVVVVX。XVX.X VX.X VX.X VX.XVX.X

2008-2-28, 9:22:27 版权所有，侵

权必究 5

7.12 通孔回流焊接器件 16 7.12.1 焊点焊膏量的计算 16 7.12.2 钢网开口的设计 17 7.12.3 钢网开口尺寸的计算 17 7.13 BGA 植球钢网开口设计 18 7.14 特例 18 8 印胶钢网开口设计 18 8.1 CHIP元件 18 8.2 小外形晶体管 19 8.2.1 SOT23 19

8.2.2 SOT89 19

8.2.3 SOT143 19

8.2.4 SOT252 19

8.2.5 SOT223 20

8.3 SOIC 20

8.4 其它设计要求 20 9 上下游规范 20 10 附录 22 10.1 贴片胶印刷钢网应用的前提和原则 22 11 参考文献 23 密级： 内部公开

DKBA 3129-2001.08 3129-2001.0829-2001.08XXXX-2001.XX

VVVVVVV VVVVVVVVVVVX。XVX.X VX.X VX.X VX.XVX.X

2008-2-28, 9:22:27 版权所有，侵

权必究 6

钢网设计规范 1 范围 本规范规定了本公司钢网外形尺寸，钢网标识，制作钢网使用的材料，钢网开口的工艺要求。 本规范适用于钢网的设计和制作。

2 规范性引用文件 下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。 序号 编号 名称

1 术语和定义 钢网：亦称漏模板，是SMT印刷工序中，用来做漏印焊膏或贴片胶的平板模具。 MARK点：为便于印刷时钢网和PCB准确对位而设计的光学定位点。 2 材料、制作方法、文件格式 密级： 内部公开

DKBA 3129-2001.08 3129-2001.0829-2001.08XXXX-2001.XX

VVVVVVV VVVVVVVVVVVX。XVX.X VX.X VX.X VX.XVX.X

2008-2-28, 9:22:27 版权所有，侵

权必究 7

2.1 网框材料

钢网边框材料可选用空心铝框或实心铝框，标准网框为边长为736.0+0.0/-5.0mm

的正方形（29*29in），网框的厚度为40.0±3.0mm。网框底部应平整，其不平整度不可超过1.5mm。外协用钢网网框规格，由产品工艺师与外协厂家商讨决定。 2.2 钢片材料

钢片材料优选不锈钢板，其厚度为0.1~0.3mm（4~12mil）。 1.1 张网用丝网及钢丝网

丝网用材料为尼龙丝，其目数应不低于100目，其最小屈服张力应不低于40N。 钢丝网用材料为不锈钢钢丝，其目数应不低于100，其最小屈服张力应不低于45N。 1.1 张网用的胶布，胶

在钢网的底部，使用铝胶布覆盖钢片与丝网结合部位以及网框部分。在钢网的正面，在钢片与丝网结合部位及丝网与网框结合部位，必需用强度足够的胶水填充，如下面的图一。所用的胶水应不与清洗钢网用的清洗溶剂(工业酒精，二甲苯，丙酮等)起化学反应。 1.1 制作方法

一般采用激光切割的方法。对于钢网上有0.4mm间距QFP或0.8mm间距BGA开口的情况，可采用激光切割后使用电抛光的方法，降低开口孔壁的粗糙度。 器件间距符合下面条件时，优选采用电铸法： 周边型引脚间距≤0.4mm 面阵列封装，引脚间距≤0.8mm 1.2 文件格式

对钢网制作厂家输出的钢网光绘文件格式为：RS－274 2 钢网外形及标识的要求

2.1 外形图 密级： 内部公开

DKBA 3129-2001.08 3129-2001.0829-2001.08XXXX-2001.XX

VVVVVVV VVVVVVVVVVVX。XVX.X VX.X VX.X VX.XVX.X

2008-2-28, 9:22:27 版权所有，侵

权必究 8

钢网外形尺寸（单位：mm)要求： 钢网类型 网框尺寸a 钢片尺寸b 胶布粘贴宽度c 网框厚度d 可开口范围 标准钢网 736.0+0.0/-5.0 590.0±10.0 95.0±5.0 40.0±3.0 530.0*

530.0

aabb

cc

XY

PCB传送方向

厂商标识区钢网标识区

正视图

标签图一

侧视图钢片d

T面

B面标签

图二

合集下载

钢网管理规范

钢网管理规范

钢网管理规范一、引言钢网是一种常用于围栏、安全网、建筑材料等领域的金属网格产品。

为了确保钢网的安全、稳定和有效使用，制定钢网管理规范是非常必要的。

本文将详细介绍钢网管理的标准格式，包括钢网的选购、安装、使用、维护和报废等方面的内容。

二、钢网选购1. 钢网的材质选择应符合相关国家标准，如GB/T 14482-2018《金属丝网》等。

2. 钢网的规格应根据实际需要确定，包括网孔尺寸、线径、长度和宽度等参数。

3. 钢网的表面处理应符合要求，如热镀锌、喷塑等，以增加其防腐蚀性能。

三、钢网安装1. 钢网的安装应由专业人员进行，确保安装质量和安全性。

2. 安装前应进行场地勘察，确定安装位置和固定方式。

3. 安装时应按照设计要求进行固定，确保钢网的稳固性和平整度。

4. 安装完成后应进行验收，检查钢网的质量和安全性。

四、钢网使用1. 钢网的使用应符合相关安全规范，如GB/T 24400-2009《安全网》等。

2. 钢网的使用环境应清洁、干燥，避免与化学物品接触。

3. 钢网的使用中应避免超载和剧烈冲击，以防止钢网变形或破损。

4. 钢网的使用过程中应定期检查，发现问题及时修复或更换。

五、钢网维护1. 钢网的维护应定期进行，包括清洁、润滑和防腐处理等。

2. 清洁时应使用柔软的刷子或布进行，避免使用尖锐物品刮擦钢网表面。

3. 钢网的润滑应使用适当的润滑剂，保持钢网的灵活性和防锈性。

4. 钢网的防腐处理应根据实际情况选择合适的方法，如喷涂防腐漆等。

六、钢网报废1. 钢网在达到设计寿命或发生严重损坏时应及时报废。

2. 报废的钢网应进行分类处理，如回收利用、焊接处理或交由专业机构处理。

3. 报废的钢网应妥善保管，避免对环境和人员造成伤害。

七、总结钢网管理规范是确保钢网安全、稳定和有效使用的重要保障。

本文详细介绍了钢网的选购、安装、使用、维护和报废等方面的内容，希望能对钢网管理工作提供参考和指导。

在实际操作中，应根据具体情况制定相应的管理措施，并加强对钢网管理人员的培训和监督，以确保钢网的质量和安全性。

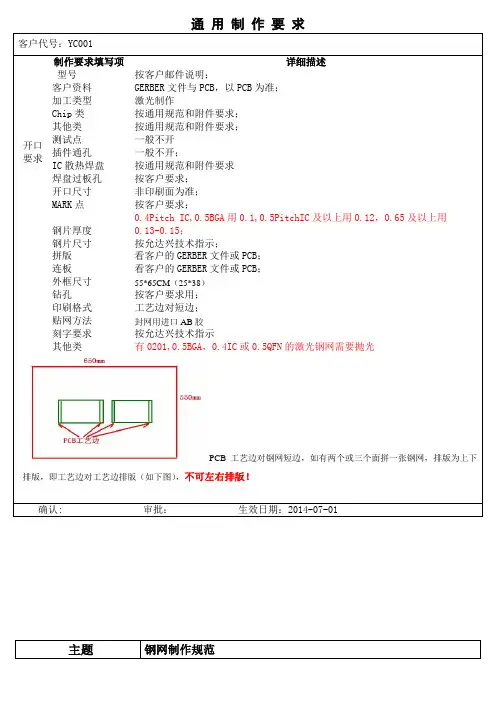

钢网开孔规范

钢网开孔规范

统一开方孔倒圆角
主题
钢网制作规范
序号
零件
钢网开口尺寸
说明
19
耳机座
图（1）图（2）
1）外三边加大0.3-0.5MM
20
SD
卡座
1）Pin脚外加0.50，如箭头表示；
2）固定脚外三边加大0.4MM
21
模块
长度加长0.4-0.5MM
22
其它
贴片层上有焊盘需要开孔，加大避孔开，参照YC001E1604050
18
BGA
1)、1.27pitch开0.65mm；
2)、1.0pitch开0.55mm；
3)、0.8pitch开0.45mm；
4)、0.76pitch开0.38mm；
5)、0.65pitch开0.36mm；
6)、0.5Pitch开0.285mm
7)、0.4Pitch开0.225mm（0.1MM）
0.08厚度开0.22MM
6.长板连接器座子一般只开两头，中间连接器不开，如客户要求与此点有冲突的需确认清楚
PCB两头有单个的大焊盘GND需开孔；
7.以下内容如文字描述与图片有冲突时，以文字描述为主。
二、开口方式
序号
零件
钢网开口尺寸
说明
1
0402
1)、内距S在0.4~0.45；
2)、裸铜板外三边加大10%，如W=L=S=0.5时，则焊盘整体加大20%开口即可
钻孔
按客户要求用；
印刷格式
工艺边对短边；
贴网方法
封网用进口AB胶
刻字要求
按允达兴技术指示
其他类
有0201,0.5BGA，0.4IC或0.5QFN的激光钢网需要抛光
PCB工艺边对钢网短边，如有两个或三个面拼一张钢网，排版为上下排版，即工艺边对工艺边排版（如下图），不可左右排版！
钢网管理规范

钢网管理规范

钢网管理规范一、引言钢网是一种广泛应用于建造、工程和农业等领域的材料，其管理规范对于保证施工质量、安全生产和工程进度具有重要意义。

本文将详细介绍钢网的管理规范，包括采购、存储、运输、安装和维护等方面的要求。

二、采购1. 采购前，需明确工程项目的具体要求，包括钢网的规格、材质、数量等。

2. 采购过程中应选择合格的供应商，并签订正式的采购合同，明确双方的权责。

3. 采购的钢网应符合国家相关标准，如GB/T 5330-2003《钢丝绳网》等。

三、存储1. 钢网应存放在干燥、通风、无腐蚀性气体的仓库中，避免阳光直射和雨淋。

2. 存放区域应保持整洁，避免与其他材料混放，防止损坏和交叉污染。

3. 钢网应妥善包装，避免受潮、变形或者损坏。

四、运输1. 运输前需对钢网进行检查，确保无明显的损坏或者变形。

2. 运输过程中应采取适当的防护措施，避免与其他材料产生磨擦或者碰撞。

3. 钢网运输车辆应符合相关运输规定，如超载、超速等。

五、安装1. 安装前，应进行现场勘测和设计，确保钢网的尺寸、位置和固定方式等符合要求。

2. 安装过程中，操作人员应具备相关技术资质，遵守安全操作规程，佩戴好个人防护装备。

3. 钢网的固定应坚固可靠，不得浮现松动、脱落等情况。

六、维护1. 钢网应定期进行检查和维护，确保其功能完好。

2. 如发现钢网存在损坏或者松动等情况，应及时进行修复或者更换。

3. 维护过程中应注意安全，避免高空坠落或者其他意外事故的发生。

七、总结钢网管理规范的制定和执行对于保证施工质量、安全生产和工程进度具有重要意义。

采购、存储、运输、安装和维护等各个环节都需要严格按照规范进行操作，以确保钢网的质量和安全性。

惟独做好钢网的管理工作，才干有效地提高工程的质量和效率。

以上是钢网管理规范的详细内容，希翼对您有所匡助。

如有任何疑问或者需要进一步了解，请随时与我们联系。

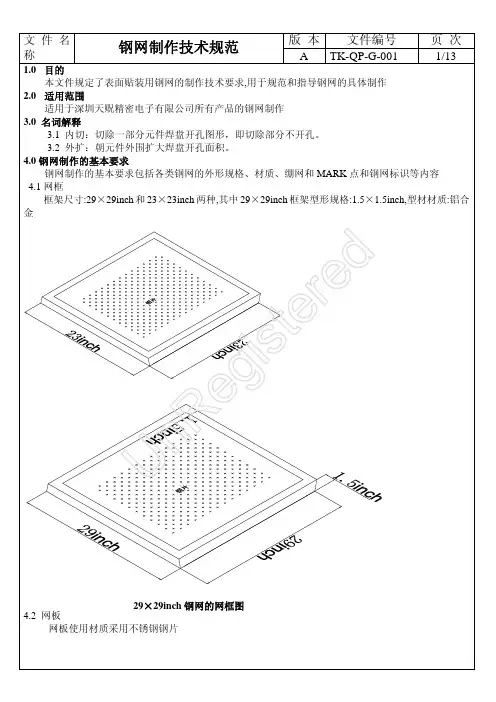

钢网制作技术规 范
