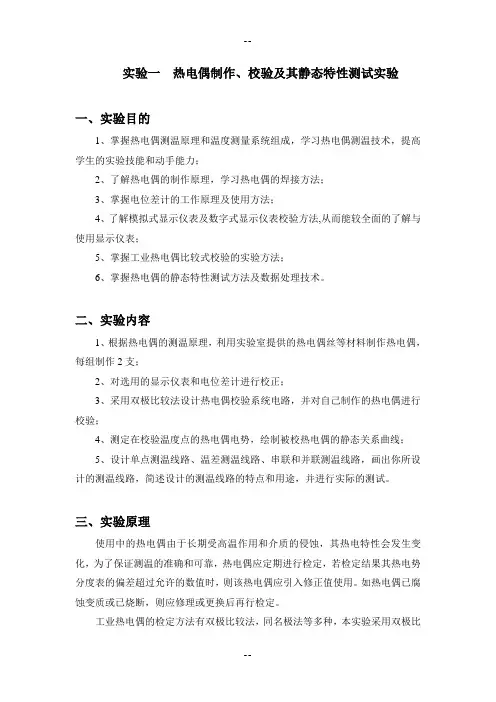

实验1_热电偶温度计制作及标定2015

-- -- 实验一 热电偶制作、校验及其静态特性测试实验

一、实验目的 1、掌握热电偶测温原理和温度测量系统组成，学习热电偶测温技术，提高学生的实验技能和动手能力； 2、了解热电偶的制作原理，学习热电偶的焊接方法； 3、掌握电位差计的工作原理及使用方法； 4、了解模拟式显示仪表及数字式显示仪表校验方法,从而能较全面的了解与使用显示仪表； 5、掌握工业热电偶比较式校验的实验方法； 6、掌握热电偶的静态特性测试方法及数据处理技术。

二、实验内容 1、根据热电偶的测温原理，利用实验室提供的热电偶丝等材料制作热电偶，每组制作2支； 2、对选用的显示仪表和电位差计进行校正； 3、采用双极比较法设计热电偶校验系统电路，并对自己制作的热电偶进行校验； 4、测定在校验温度点的热电偶电势，绘制被校热电偶的静态关系曲线； 5、设计单点测温线路、温差测温线路、串联和并联测温线路，画出你所设计的测温线路，简述设计的测温线路的特点和用途，并进行实际的测试。

三、实验原理 使用中的热电偶由于长期受高温作用和介质的侵蚀，其热电特性会发生变化，为了保证测温的准确和可靠，热电偶应定期进行检定，若检定结果其热电势分度表的偏差超过允许的数值时，则该热电偶应引入修正值使用。如热电偶已腐蚀变质或已烧断，则应修理或更换后再行检定。 工业热电偶的检定方法有双极比较法，同名极法等多种，本实验采用双极比-- -- 较法进行检定。其方法是用高一级的标准热电偶与被检偶的工作端处在同一温度下，比较它们的热电势值，然后求出被检偶对分度表的偏差，然后根据表1判断被检偶是否合格，这种方法设备简单、操作方便，一次可检定多支热电偶，常受人们欢迎。采用此法检定时，将被检偶与标准偶捆绑扎在一块，工作端插入管状电炉中间的热电势值与分度表上对应点数据进行比较，求出被检热电偶的偏差值，对于镍铬-镍硅热电偶，通常在400℃，600℃，800℃，1000℃四个整百分数上进行检定。 表1 各种常用热电偶对应分度表的允许偏差

热电偶实验报告1. 引言随着科技的发展，人们对温度的精确测量需求越来越高。

热电偶作为一种常用的温度测量装置，广泛应用于工业控制和科学研究领域。

本实验旨在通过实际操作，了解热电偶的工作原理、特性及其在温度测量中的应用。

2. 实验目的•了解热电偶的基本工作原理；•学习热电偶的特性；•掌握热电偶的使用方法；•分析热电偶在温度测量中的应用。

3. 实验仪器与材料•热电偶实验装置；•温度测量计；•温度控制器；•多道电压测量仪。

4. 实验原理热电偶利用热电效应测量温度。

当两种不同金属导线相接一端形成热电偶时，当接头处温度差异存在时，会产生一个热电势。

该热电势大小与温度差异成正比。

5. 实验步骤5.1 实验准备工作1.检查实验设备是否完好；2.将温度测量计和温度控制器接通电源并调节合适的温度范围。

5.2 搭建实验装置1.将热电偶的两个导线分别与温度测量计的正负极相连；2.将热电偶的温度感知部分放入预定的温度场景中。

5.3 进行实验测量1.打开温度控制器，并设置合适的温度目标；2.记录温度测量计显示的温度数值，并将其与预设的温度场景进行比较；3.使用多道电压测量仪记录测量期间的热电势数据。

5.4 实验数据处理与分析通过实验测得的热电势数据进行进一步的计算和分析，可以得出热电偶的特性和性能参数。

6. 实验结果与讨论根据实验数据绘制热电势随温度变化的曲线图，可以观察到热电势与温度的线性关系。

通过计算，得出热电偶的灵敏度、温度测量范围、分辨率等性能参数，并与理论值进行比较。

7. 结论通过本实验，我们成功了解了热电偶的工作原理和特性，并掌握了热电偶的使用方法。

实验结果表明，在一定温度范围内，热电势与温度呈线性关系，可用于温度测量。

热电偶具有广泛的应用领域，如工业控制、科学研究等。

8. 实验感想本实验通过实际操作，使我们更加深入地了解了热电偶的工作原理和特性。

通过测量和数据处理，我们探究了热电势与温度的关系，并且得出了热电偶的性能参数。

热电偶温度计的设计本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March热电偶温度计的设计Xxxxxxxxxxx 计算机科学与工程学院计算机科学与技术xxxxx班学号：xxxxxx邮编：xxxxx摘要热电偶是温度测量仪表中常用的测温元件，它直接测量温度，并把温度信号转换成热电动势信号，通过电气仪表转换成被测介质的温度。

在本实验中利用点热偶测量温度，其基本原理就是热电效应。

将两种不同的金属两端分别连接起来，构成一个闭合回路，一端加热一端冷却，则两个接触点之间由于温度不同，将产生电动势，导体中会有电流发生。

因为这种温差电动势是两个接触点温度差的函数，所以利用这一特性制成温度计测量温度。

关键字热电偶，温度差，电动势，水浴锅前言在做热电偶温度计设计这一实验中时，了解了热电偶和温度差现象，引发了我对它的兴趣，经过自己的查阅资料成功设计出该实验的设计方案。

实验仪器介绍铜-康铜温差电偶、数字电压表、水浴锅、保温杯实验原理1)温度差现象把两种不同的导体(称为热电偶丝材或热电极)两端接合连接成回路，并使两接点处于不同温度，则回路中就产生电动势。

这种现象称为塞贝克效应（热电效应）。

这种电动势与两接点的温度及两材料性质有关，所以称为热电动势温差电现是由温差而引起电动势以及由电流而引起吸热和放热的现象，又称热电现象。

它包括塞贝克、珀耳帖及汤姆孙等三个效应。

塞贝克效应将两个不同导体（或半导体）两端相连，组成一回路，当两个接头处在不同温度时，在回路中有电动势产生的现象。

1821年由德国物理学家T.塞贝克发现。

这电动势称为温差电动势。

金属的塞贝克效应常被应用于测量温度，而半导体的塞贝克效应常可被用来将热能直接转化成电能，即制成半导体温差发电器。

珀耳帖效应当有电流通过由两种不同材料组成的回路时，在两种材料的接头处会发生吸热或放热的现象。

1834年由法国物理学家J.珀耳帖发现。

热电偶标定
热电偶标定是检测相标定后电极-热电偶的信号和温度关系的一种方法。

它主要有以下注意事项：
1、接线正确：热电偶接线应正确，不要接反，否则会影响测量结果。

2、热电偶电源：热电偶输入电源要求是一定的，不可变动，否则将影响测量结果。

3、校准工具准备：标定前，应准备准确的温度控制表进行标定，需要确保其准确度。

4、校准的方法：标定的方法通常是将仪器的电极-热电偶放入精确温度模拟室中，调节它的温度，并记录相应的信号和温度。

5、取样：标定的重点是获取校准点的数据，要确保数据的准确性，此外，应根据不同的设备及其应用需求，取样，来确定测量范围。

6、校准结果分析：校准完毕后，分析校准结果，对其进行复核、比较，如果不满意，可以再次校准。

7、校准报告：记录标定信息，并根据该信息准备校准报告，这个报告将作为实际应用中热电偶准确性的证明文件。

热电偶标定是确保热电偶测量准确性的关键步骤，在操作前应对上述注意事项进行更详细的了解，以准确地完成标定工作。
