四种滤波器的幅频特性

  • 格式：doc
  • 大小：670.00 KB
  • 文档页数：7

四种滤波器的幅频特性
本次实验是观察四种滤波器（低通、高通、带宽、带阻）的幅频特性，以加强对各
种滤波器的功能认知。本次实验我们选用的放大器为324型，其功能图如下所示:

下面我们来逐步观察一下四种滤波器的特性。
1. 低通滤波器
其电路图如下所示：

图中，电阻R1=R2=R=10KΩ，C1=C2=0.01uF,Ro=0.8R=8Ω，Vcc+＝+12V，
Vcc-＝-12V，低通滤波器的传递函数
2002

2
0)(ssKsHp
，

，其中

22211
02121001111;1;1CRKRRCCCRRRRKKffp




带入数据w。＝10000rad/s，Kp＝1.8，α＝1.2，

2202
202

2
0

25/2425/78.1)(
jH

；
当w＝0时)(jH＝1.8，；w增加且w<4800rad/s时，)(jH增加；当>4800rad/s时,
)(jH减小,;w趋近无穷时, )(jH
趋近于0。此时wc=1.17rad/s。

对于不同的α，滤波器的幅频特性也不相同

对于实验中的低通，α＝1.2，与1.25的相似，我们对于实验数据的测量如下：
输入为100mV
频率f（Hz） 输出V（v） 频率f（Hz） 输出V（v）
10 1.965 2200 0.756
30 1.965 2300 0.698
50 1.960 2400 0.650
100 1.950 2500 0.596
200 1.945 2600 0.548
500 1.945 2700 0.518
800 1.945 2800 0.484
1000 1.855 2900 0.438
1100 1.795 3000 0.414
1200 1.755 3500 0.311
1300 1.700 4000 0.238
1400 1.490 4500 0.180
1500 1.400 5000 0.148
1600 1.290 5500 0.123
1700 1.195 6000 0.105
1800 1.095 7000 0.078
1900 0.966 8000 0.057
2000 0.898 9000 0.046
2100 0.818 10000 0.036

范围10～6kHz输出不失真
绘出的幅频特性图如下：
2、高通滤波器
其电路图如下：

其中R1=R2=R=10K,C1=C2=0.01uF,Ro=0.8R=8K
高通的传递函数为20022)(sssKsHp，2022022)(pKjH，

11212
02121001111;1;1CRKCCRCCRRRRKKffp




带入数值后，Kp＝1.8，
W=0时)(jH＝0；w<4800rad/s时)(jH增加;w趋近于无穷时, )(jH保持不
变。
对于不同的α，滤波器的幅频特性也不相同
频率f（Hz） 输出V（v） 频率f（Hz） 输出V（v）
100 0.018 1.3k 1.485
200 0.050 1.4k 1.615
300 0.095 1.5k 1.720
400 0.168 1.6k 1.790
500 0.260 1.8K 1.890
600 0.382 2.0K 1.920
700 0.517 2.5K 1.975
800 0.676 3.0K 1.970
900 0.846 4.0K 1.965
1K 1.008 5.0K 1.965
1.1K 1.200 10K 1.965
1.2K 1.355
绘制的幅频特性图如下：

3带通滤波器
其电路图如下所示：

其中R1=R2=R3=R=10K,C1=C2=0.01u F，Ro=8K，
带通的传递函数为20020)/()/()(sQssQKsHp，022222200()/pKHjQ；

12231311
0
21321210121312
1

1111;;111CRKCRCRCRQCCRRRRRRRKRRCCKKfffp






Q为品质因数，不同的Q对幅频特性影响如下图：

数据如下：
频率f（Hz） 输出V（v） 频率f（Hz） 输出V（v）
20 0.016 3K 0.760
50 0.035 3.5K 0.686
100 0.067 4K 0.610
200 0.139 4.5K 0.572
300 0.205 5K 0.518
400 0.268 6K 0.434
500 0.341 7K 0.368
600 0.398 8K 0.340
700 0.453 9K 0.310
800 0.516 10K 0.263
900 0.570 12K 0.223
1K 0.618 15K 0.180
1.5K 0.814 18K 0.151
1.8K 0.866 20K 0.140
2.0K 0.872 25K 0.105
2.02K 0.880(最大) 30K 0.092
2.2K 0.868 40K 0.066
2.5K 0.826 50K 0.055（出现失真）

输出范围200～40KHz
绘制的幅频特性图如下：
4、带阻滤波器
其电路图如下所示：

带阻的传递函数为2202200()()(/)pKsHssQs，022222200()/pKHjQ；

ffpKCRQCRRRKK22;1;100
0


；

不同的Q产生的影响如下：

数据如下：
频率f（Hz） 输出V（v） 频率f（Hz） 输出V（v）
10 1.89 1.39K 0.069
20 1.89 1.396K 0.042(最小)
100 1.89 1.4K 0.053
700 1.89 1.41K 0.108
800 1.84 1.42K 0.178
900 1.80 1.44K 0.328
1K 1.68 1.46K 0.456
1.1K 1.545 1.48K 0.59
1.2K 1.255 1.5K 0.708
1.22K 1.180 1.52K 0.820
1.24K 1.085 1.55K 0.940
1.26K 0.98 1.6K 1.165
1.28K 0.855 1.7K 1.435
1.3K 0.708 1.8K 1.565
1.32K 0.580 1.9K 1.680
1.34K 0.448 2.0K 1.710
1.35K 0.371 2.5K 1.815
1.36K 0.292 3.0K 1.825
1.38K 0.148 4.0K 1.825(失真)

绘制的幅频特性图如下所示：

合集下载

什么是滤波器及其分类

什么是滤波器及其分类

什么是滤波器及其分类滤波器是一种用于处理信号的电子设备或电路，它可以通过改变信号的频率特性来实现信号的滤波作用。

滤波器的分类主要根据其频率特性、传递函数或滤波方式等方面进行。

下面将详细介绍滤波器的分类。

一、基本滤波器分类1. 低通滤波器（Low-Pass Filter，LPF）低通滤波器主要用于通过滤除高于截止频率的信号成分，而保留低于截止频率的信号成分。

它常用于去除高频噪音，使信号更加平滑。

2. 高通滤波器（High-Pass Filter，HPF）高通滤波器主要用于通过滤除低于截止频率的信号成分，而保留高于截止频率的信号成分。

它常用于去除低频杂音，提取出信号的高频部分。

3. 带通滤波器（Band-Pass Filter，BPF）带通滤波器主要用于通过滤除低于截止频率和高于截止频率的信号成分，而保留在截止频率范围内的信号成分。

它常用于对特定频带的信号进行提取和处理。

4. 带阻滤波器（Band-Stop Filter，BSF）带阻滤波器主要用于通过滤除在截止频率范围内的信号成分，而保留低于和高于截止频率范围的信号成分。

它常用于去除特定频带的干扰信号。

二、进一步分类1. 无源滤波器和有源滤波器无源滤波器是指由被动元件（如电阻、电容、电感）构成的滤波器，它不能放大信号。

有源滤波器是指由有源元件（如晶体管、运算放大器）与被动元件相组合构成的滤波器，它可以放大信号。

2. 数字滤波器和模拟滤波器数字滤波器是指基于数字信号处理技术实现的滤波器，它对信号进行采样和离散化处理。

模拟滤波器是指直接对连续信号进行滤波处理的滤波器。

3. 激励响应滤波器和无限冲激响应滤波器激励响应滤波器是指根据滤波器被激励时的响应特性进行分类。

无限冲激响应滤波器是指滤波器的冲激响应为无限长序列的滤波器。

总结滤波器是一种用于调节信号频率特性的重要电子设备或电路。

根据滤波器的频率特性、传递函数或滤波方式的不同，可以将滤波器分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

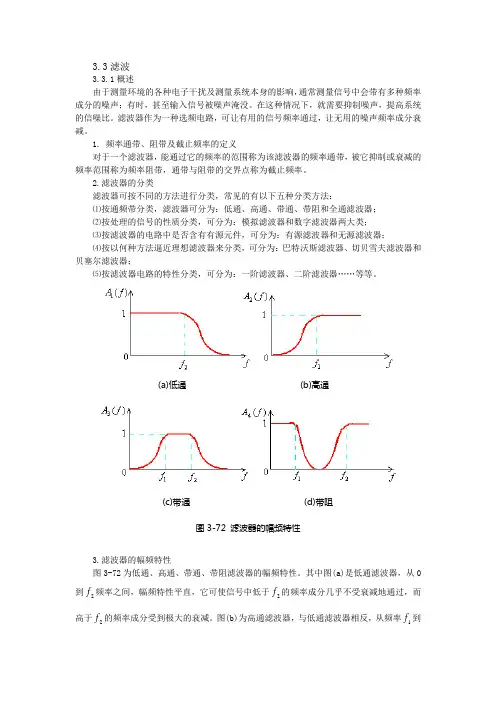

18滤波
