常用模拟低通滤波器特性

常用滤波器的频率特性分析摘要：滤波器是一种选频装置，可以使信号中特定的频率成分通过，而极大地衰减其它频率成分。

在测试装置中，利用滤波器的这种选频作用，可以滤除干扰噪声或进行频谱分析。

滤波器对实现电磁兼容性是很重要的。

本文所述内容主要有滤波器概述及原理、种类等。

尽管数字滤波技术已得到广泛应用，但模拟滤波在自动检测、自动控制以及电子测量仪器中仍被广泛应用。

故对常见滤波器中低通滤波器、高通滤波器、带通滤波器和带阻滤波器，EMI滤波器，从频率出发，进行特性分析。

一、引言滤波器，是一种用来消除干扰杂讯的器件，将输入或输出经过过滤而得到纯净的直流电。

对特定频率的频点或该频点以外的频率进行有效滤除的电路，就是滤波器，其功能就是得到一个特定频率或消除一个特定频率。

滤波器通常分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

二、原理滤波器一般有两个端口，一个输入信号、一个输出信号利用这个特性可以将通过滤波器的一个方波群或复合噪波，而得到一个特定频率的正弦波。

滤波器是由电感器和电容器构成的网路，可使混合的交直流电流分开。

电源整流器中，即借助此网路滤净脉动直流中的涟波，而获得比较纯净的直流输出。

最基本的滤波器，是由一个电容器和一个电感器构成，称为L型滤波。

所有各型的滤波器，都是集合L型单节滤波器而成。

基本单节式滤波器由一个串联臂及一个并联臂所组成，串联臂为电感器，并联臂为电容器。

在电源及声频电路中之滤波器，最通用者为L型及π型两种。

就L型单节滤波器而言，其电感抗XL与电容抗XC，对任一频率为一常数，其关系为XL·XC=K2故L型滤波器又称为K常数滤波器。

倘若一滤波器的构成部分，较K常数型具有较尖锐的截止频率（即对频率范围选择性强），而同时对此截止频率以外的其他频率只有较小的衰减率者，称为m常数滤波器。

所谓截止频率，亦即与滤波器有尖锐谐振的频率。

通带与带阻滤波器都是m常数滤波器，m为截止频率与被衰减的其他频率之衰减比的函数。

低通滤波器的工作原理与性能分析低通滤波器是一种常用的信号处理器件，它的主要功能是削弱或消除输入信号中高频成分，并保留低频成分。

低通滤波器在各种通信系统、音频处理、图像处理等领域有着广泛的应用。

本文将介绍低通滤波器的工作原理，并从性能方面进行分析。

一、低通滤波器的工作原理低通滤波器的工作原理基于频域的概念，在时域上看，它就是一个对信号进行平滑处理的装置。

通过将高频成分的能量逐渐减小，低频成分的能量保持较大，从而达到滤波的目的。

低通滤波器的主要构成部分是滤波器核心，常见的有RC低通滤波器、LC低通滤波器和数字低通滤波器等。

这些滤波器核心根据具体的应用需求，采用不同的电路结构和滤波算法来实现。

以RC低通滤波器为例，它由一个电阻和一个电容组成。

当输入信号经过电阻和电容的串联时，高频成分的能量会被电容器电阻消耗，因此输出信号中的高频成分就会被削弱或消除。

而低频成分则会通过电容器并在输出端保留较大的能量。

LC低通滤波器则利用电感元件和电容元件的组合，通过改变电感元件和电容元件的参数，可以调整低通滤波器的截止频率。

通过适当的设计和参数选择，可以实现在所需频率范围内对高频成分的有效滤除。

数字低通滤波器则是基于数字信号处理技术实现，其核心是一组滤波器系数和数字滤波算法。

通过输入信号的采样和离散操作，数字低通滤波器可以对输入信号进行有效滤波。

在实际应用中，数字低通滤波器因其设计灵活性和性能优势而得到了广泛的应用。

二、低通滤波器的性能分析低通滤波器的性能主要通过以下几个指标来评估：1. 截止频率：低通滤波器的截止频率是指滤波器在输入信号频率高于该频率时，输出信号能量下降到指定比例的频率。

截止频率越低，滤波效果越好，对高频成分的衰减也越大。

2. 幅频特性：低通滤波器的幅频特性描述了滤波器在不同频率下对输入信号幅度的影响。

通过绘制滤波器的幅频响应曲线，可以清晰地了解滤波器的频率响应特性。

3. 相频特性：低通滤波器的相频特性描述了滤波器输出信号相位与输入信号相位之间的关系。

低通滤波器的设计与仿真设计低通滤波器需要考虑以下几个方面：1. 频率响应：低通滤波器的频率响应应该呈现出降低高频分量的特性。

常见的频率响应形状包括巴特沃斯型（Butterworth）、切比雪夫型（Chebyshev）以及椭圆型（Elliptic）等。

2.通带衰减和阻带衰减：通带衰减是指滤波器在低频范围内将信号传递的衰减程度，而阻带衰减则是指滤波器将高频信号抑制的程度。

一个优秀的低通滤波器要能够实现较低的通带衰减和较高的阻带衰减。

3.相位响应：滤波器的相位响应与滤波后的信号延迟有关。

在一些应用中，信号的相位延迟会对系统的性能产生影响，因此需要对低通滤波器的相位响应进行合理设计。

设计滤波器的一种方法是使用模拟滤波器设计技术。

在模拟滤波器设计中，可以使用模拟滤波器的传递函数、阶数以及频率响应形状等参数进行设计。

根据设计的参数，可以利用电路设计工具进行滤波器的仿真和优化。

最终得到满足要求的模拟滤波器电路。

另一种方法是使用数字滤波器设计技术。

数字滤波器是通过数字信号处理的方法实现滤波效果的。

在设计数字滤波器时，需要选择适当的滤波器类型（如FIR滤波器或IIR滤波器）、阶数、滤波器系数等参数。

可以使用各种数学算法和信号处理工具进行仿真和优化，最终得到满足要求的数字滤波器。

在设计和仿真低通滤波器时，常用的工具有MATLAB、Simulink、SPICE等。

这些工具提供了丰富的滤波器设计函数和可视化界面，可以方便地进行设计和仿真。

在进行滤波器设计和仿真过程中，需要注意选择适当的滤波器类型和参数。

此外，还需要根据应用需求进行滤波器的性能优化和调整。

通过设计与仿真，可以得到满足特定应用需求的低通滤波器，提高系统的性能和信号质量。

题目：butterworth低通滤波器参数一、介绍butterworth低通滤波器的背景和原理1. butterworth低通滤波器是一种常见的滤波器，其设计基于butterworth多项式，具有平滑的频率响应曲线和零相移特性。

2. 该滤波器在信号处理、通信系统和控制系统等领域应用广泛，可以有效抑制高频噪声和干扰信号。

二、butterworth低通滤波器的参数1. 截止频率：指滤波器在频率响应曲线上的截止点，通常用于控制滤波器的频率特性。

2. 阶数：指滤波器的阶数，决定了滤波器的频率响应曲线的陡峭度和滚降特性。

3. 通带波纹：指滤波器在通带范围内的振幅波动，直接影响滤波器的频率特性和性能。

4. 零相移特性：指滤波器在通过信号时不引起相位延迟，保持信号的原始相位信息。

三、设计butterworth低通滤波器的步骤1. 确定滤波器的截止频率，根据实际应用需求和信号特性选择适当的截止频率。

2. 确定滤波器的阶数，根据滤波器对信号频率的要求和系统性能要求选择合适的阶数。

3. 计算滤波器的参数，根据截止频率、阶数和通带波纹要求计算出滤波器的传递函数和频率响应特性。

4. 实现滤波器的设计，根据计算得到的参数进行滤波器的设计和实现，通常采用数字滤波器或模拟滤波器。

四、butterworth低通滤波器的应用案例1. 语音信号处理：在语音通信系统中，butterworth低通滤波器可以用于消除背景噪声和提取语音信号。

2. 图像处理：在数字图像处理中，butterworth低通滤波器可以用于去除图像中的高频噪声和平滑图像的细节。

3. 控制系统：在控制系统中，butterworth低通滤波器可以用于滤除控制信号中的高频噪声和干扰。

五、结论butterworth低通滤波器是一种常见且有效的滤波器，通过合理选择参数和设计，可以满足各种信号处理和系统控制的需求。

深入理解butterworth低通滤波器的原理和参数对于工程实践具有重要的意义。

小波变换中常见的滤波器类型与性能比较小波变换是一种用于信号分析和处理的强大工具。

在小波变换中，滤波器是至关重要的组成部分，它们决定了信号在不同频率上的分解和重构效果。

本文将介绍小波变换中常见的滤波器类型，并对它们的性能进行比较。

一、低通滤波器低通滤波器在小波变换中常用于信号的平滑处理。

它能够保留信号中的低频成分，而滤除高频成分。

常见的低通滤波器有Daubechies、Haar和Symlet等。

Daubechies滤波器是小波变换中最常用的滤波器之一。

它具有良好的频域局部化和时域紧致性，能够有效地捕捉信号中的细节信息。

然而，Daubechies滤波器的主要缺点是频率响应的过渡带宽较宽，可能导致信号在平滑过程中引入一些高频噪声。

Haar滤波器是最简单的小波变换滤波器之一。

它具有良好的时域紧致性，能够实现快速的计算。

然而，Haar滤波器的频域局部化能力较差，对信号的频率细节抓取能力有限。

Symlet滤波器是Daubechies滤波器的一种改进版本。

它在频域上具有更好的局部化能力，能够更准确地提取信号的细节信息。

然而，Symlet滤波器的时域紧致性相对较差，计算复杂度较高。

二、高通滤波器高通滤波器在小波变换中常用于信号的边缘检测和细节增强。

它能够保留信号中的高频成分，而滤除低频成分。

常见的高通滤波器有Reverse Daubechies、Reverse Haar和Reverse Symlet等。

Reverse Daubechies滤波器是Daubechies滤波器的一种改进版本。

它在频域上具有更好的高频响应特性，能够更准确地提取信号的边缘信息。

然而，Reverse Daubechies滤波器的时域紧致性相对较差，计算复杂度较高。

Reverse Haar滤波器是Haar滤波器的一种改进版本。

它在频域上具有更好的高频响应特性，能够更准确地提取信号的边缘信息。

然而，Reverse Haar滤波器的时域紧致性相对较差，计算复杂度较高。

模拟电子技术基础知识滤波器的频率选择特性与设计滤波器在模拟电子技术中起着至关重要的作用，它可以对输入信号进行频率分离和处理，从而满足不同应用的需求。

频率选择特性是滤波器设计的核心，它决定了滤波器在不同频率下的响应。

一、频率选择特性的基本原理频率选择特性是指滤波器对不同频率信号的响应程度。

在电子技术中，常用的频率选择特性有低通、高通、带通和带阻四种类型。

1. 低通滤波器（Low-Pass Filter）低通滤波器能够通过低于某个截止频率的信号，而将高于该截止频率的信号削弱或消除。

它常用于信号处理中的平滑和去噪。

2. 高通滤波器（High-Pass Filter）高通滤波器则相反，它允许高于某个截止频率的信号通过，而将低于该截止频率的信号削弱或消除。

高通滤波器常用于信号处理中的边缘检测和某些特殊信号的突变检测。

3. 带通滤波器（Band-Pass Filter）带通滤波器可以允许某个频率范围内的信号通过，并减弱其他频率范围内的信号。

它常用于信号处理中的频带选择和音频处理。

4. 带阻滤波器（Band-Stop Filter）与带通滤波器相反，带阻滤波器能够削弱或消除某个频率范围内的信号，而允许其他频率范围内的信号通过。

带阻滤波器常用于干扰信号的去除和陷波。

二、滤波器的设计与实现滤波器的设计是模拟电子技术中的重要任务之一。

下面以低通滤波器为例，介绍滤波器的设计与实现。

1. 确定滤波器的截止频率根据应用需求，确定滤波器的截止频率。

截止频率是滤波器对信号进行削弱的频率点。

在设计低通滤波器时，需要确定将高于截止频率的信号进行削弱的程度。

2. 选择滤波器的响应类型与阶数根据具体需求，选择滤波器的响应类型和阶数。

常见的低通滤波器响应类型有巴特沃斯（Butterworth）、切比雪夫（Chebyshev）和椭圆（Elliptic）等。

3. 计算滤波器的设计参数根据截止频率、响应类型和阶数，计算滤波器的设计参数，如电阻值、电容值、电感值等。

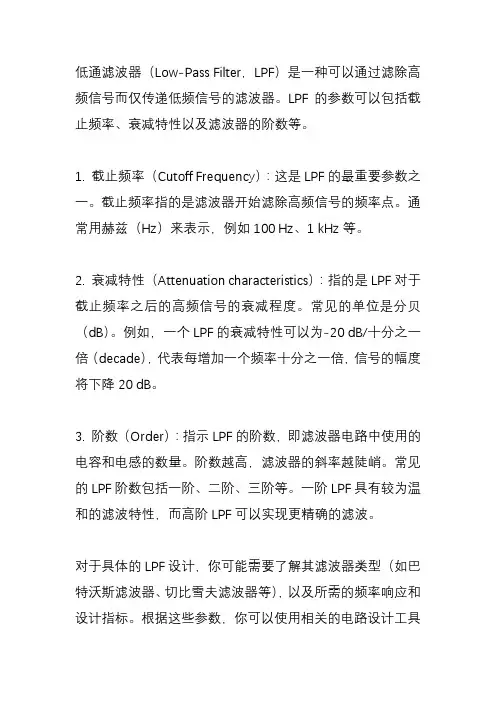

低通滤波器（Low-Pass Filter，LPF）是一种可以通过滤除高频信号而仅传递低频信号的滤波器。

LPF的参数可以包括截止频率、衰减特性以及滤波器的阶数等。

1. 截止频率（Cutoff Frequency）：这是LPF的最重要参数之一。

截止频率指的是滤波器开始滤除高频信号的频率点。

通常用赫兹（Hz）来表示，例如100 Hz、1 kHz等。

2. 衰减特性（Attenuation characteristics）：指的是LPF对于截止频率之后的高频信号的衰减程度。

常见的单位是分贝（dB）。

例如，一个LPF的衰减特性可以为-20 dB/十分之一倍（decade），代表每增加一个频率十分之一倍，信号的幅度将下降20 dB。

3. 阶数（Order）：指示LPF的阶数，即滤波器电路中使用的电容和电感的数量。

阶数越高，滤波器的斜率越陡峭。

常见的LPF阶数包括一阶、二阶、三阶等。

一阶LPF具有较为温和的滤波特性，而高阶LPF可以实现更精确的滤波。

对于具体的LPF设计，你可能需要了解其滤波器类型（如巴特沃斯滤波器、切比雪夫滤波器等），以及所需的频率响应和设计指标。

根据这些参数，你可以使用相关的电路设计工具
或计算公式来获得所需的元件数值。

常见的滤波器类型及其特点滤波器是一种用于处理信号的电子设备或电路元件，它可以通过选择特定频率范围内的信号来增强或抑制信号。

在电子通信、音频处理、图像处理和数据处理等领域中，滤波器起着至关重要的作用。

本文将介绍几种常见的滤波器类型及其特点。

一、低通滤波器（Low-pass filter）低通滤波器允许低频信号通过，同时抑制高频信号。

常见的低通滤波器包括RC低通滤波器、RL低通滤波器和Butterworth低通滤波器等。

1. RC低通滤波器：RC低通滤波器由电阻（R）和电容（C）组成，可以通过调整RC的数值来改变滤波效果。

该滤波器主要用于对音频信号和直流信号进行滤波，具有简单、成本低、频率响应平滑的特点。

2. RL低通滤波器：RL低通滤波器由电阻（R）和电感（L）组成，主要用于信号的衰减和频率分析。

相较于RC低通滤波器，RL滤波器具有更好的频率稳定性和阻尼特性。

3. Butterworth低通滤波器：Butterworth低通滤波器为典型的滤波器设计，具有平坦的幅频响应曲线和最小幅度损失，但转折点的陡度较低。

常用于音频信号和通信信号的滤波。

二、高通滤波器（High-pass filter）高通滤波器允许高频信号通过，同时抑制低频信号。

常见的高通滤波器包括RC高通滤波器、RL高通滤波器和Butterworth高通滤波器等。

1. RC高通滤波器：RC高通滤波器与RC低通滤波器相似，但输入和输出信号的位置交换。

该滤波器可以保留高频信号，并适用于去除直流信号。

2. RL高通滤波器：RL高通滤波器也与RL低通滤波器类似，具有良好的阻抗匹配和频率特性。

常用于音频处理和电信号分离。

3. Butterworth高通滤波器：Butterworth高通滤波器与Butterworth 低通滤波器相似，但是其功能相反。

它可用于音频信号的滤波和高频噪声去除。

三、带通滤波器（Band-pass filter）带通滤波器可以选择特定的频率范围内的信号，并抑制其他频率的信号。

巴特沃斯低通滤波器简介巴特沃斯低通滤波器（Butterworth low-pass filter）是一种常用的模拟滤波器，被广泛应用于信号处理和电子系统中。

它的设计原则是在通带中具有平坦的幅频特性，而在截止频率处具有最大衰减。

这种滤波器的设计目的是能够尽可能滤除高频噪声，而保留低频信号。

巴特沃斯滤波器的特性巴特沃斯低通滤波器具有以下特性：•通带幅度为1：在通带中，滤波器的增益保持不变，也就是幅度为1。

•幅度频率响应的过渡带是由通带到停带的渐变区域，没有任何波纹。

•幅度频率响应在通带之外都有指数衰减。

•巴特沃斯滤波器是最平滑的滤波器之一，没有任何截止角陡峭度。

巴特沃斯滤波器的传递函数巴特沃斯低通滤波器的传递函数由下式给出：H(s) = 1 / (1 + (s / ωc)^2n)^0.5其中，H(s)为滤波器的传递函数，s为复变量，ωc为截止频率，n为滤波器的阶数。

阶数决定了滤波器的过渡带宽度和滤波特性。

巴特沃斯滤波器设计步骤巴特沃斯滤波器的设计步骤如下：1.确定所需滤波器的阶数和截止频率。

2.根据阶数和截止频率选择巴特沃斯滤波器的标准传递函数，可以从经验图表或计算公式中得到。

3.将标准传递函数的复频域变量进行频率缩放，以得到实际的传递函数。

4.将传递函数进行因式分解，得到一系列一阶巴特沃斯滤波器的传递函数。

5.根据一阶传递函数设计电路原型。

6.将一阶电路原型按照阶数进行级联或并联，构成所需的滤波器电路。

巴特沃斯滤波器的优点和缺点巴特沃斯低通滤波器具有以下优点：•平坦的传递特性：在通带中，滤波器的增益保持不变，不会引入频率响应的波纹或衰减。

•平滑的过渡带：巴特沃斯滤波器的过渡带具有指数衰减特性，没有任何波纹或突变。

•简单的设计：巴特沃斯滤波器的设计步骤相对简单，可以通过标准传递函数和电路原型进行设计。

然而，巴特沃斯滤波器也具有一些缺点：•较大的阶数：为了达到较陡的阻带衰减，巴特沃斯滤波器需要较高的阶数，导致电路复杂度增加。
