定位器G1安装指南一、推荐安装位置二、安装注意事项优选安装位置顺序如下：1、副驾驶手套箱内部2、副驾驶仪表台底部侧面3、后挡风玻璃饰板下4、主驾驶仪表台外侧饰板内5、后排真皮座椅下6、后备箱刹车灯附近7、车门内部（定位器外壳正面朝向车内）为了保证良好的GPS定位效果，强烈推荐在以上1~4位置安装。

在后排座椅下安装时必须固定牢靠，保证外壳正面朝上。

不同车辆的位置6~7屏蔽效果不一，不建议在此位置安装（尤其是宝马、奔驰、奥迪等高档轿车）。

安装设备时注意选择容易安装且隐蔽的位置，严禁将设备安装在发动机舱、前后保险杠内或车体外部。

三、安装步骤：1、将被安装车辆停靠在有GPS信号的开阔区域；2、联系定位器供应商并提供机身SN条码及保修卡验证码，由供应商对定位器进行激活；3、打开定位器外壳，将拨动开关拨至ON位置；4、等待并观察定位器指示灯，当红、绿灯都快闪（2次/秒）时盖上定位器外壳5、开始安装四、安装图示说明1、手套箱及副驾驶仪表台侧面安装时，必须保证定位器外壳正面朝向天空，固定牢靠。

2、安装在后挡风玻璃下面的绒布饰板下，定位器正面朝向天空，固定牢靠。

3、主驾驶仪表台内部或饰板内部，保证定位器正面朝上，固定牢靠。

4、座椅下方安装需注意隐蔽，同时保证定位器外壳正面朝上，且上方不能有金属覆盖。

5、后备箱左右两侧刹车灯附近，注意定位器外壳正面朝上，且距离外侧铁片尽量远。

（不建议安装在此位置）6、车门内安装时尽量安装在下方较突出位置，尽量靠近车内，定位器外壳正面朝上或朝车内。

注意远离扬声器安装。

（不建议安装在此位置）。

GPS838接线方式
备注：现GSM天线更换成了长天线，不另做图释
一、电源线：（定位，断线报警，超速报警等基本功能）
为了保证定位器的隐蔽性，推荐在主线上搭线。

电源线的源头一定要直接来自电瓶，否则汽车熄火后，定位器随之断电，并触发断电报警功能。

譬如：车门开关电源线的进口处搭线。

电源接口比较好找，一般只要汽车熄火后，线路上还有电的就可以，可以用电流表做下测试。

我们建议让专业汽配店或者汽车美容店的安装人员进行安装,正确接入电源。

二：继电器（断油断电功能）
断油和断电，分别需要一个继电器（如图），断电的时候，白色为86脚，黄色为85脚；断油的时候，黄色为86脚，白色为85脚；红色线为87A，线路断开的接口，可不接线；87脚和30脚串联供电电路或供油电路。

图1
三：天线的放置
触发报警线：推荐放在离司机不远处，以防不需之用。

GSM天线：车内GSM信号良好，可车内任意靠外一点的地方。

GPS天线：GPS信号来自卫星，具有一定的局限性质。

它无法穿透建筑物以及金属。

所以请将GPS天线放置在后车玻璃下的塑胶下，这样就能够做到既隐蔽又准确定位,为确保正常使用。

四：原防盗器（喇叭）接口
这个接线很简单，直接搭线到原来的防盗器上。

只要原防盗器（如铁将军）报警，汽车定位器立即会以短信方式发送警报给车主，达到完美的保护效果。

五：ACC接口
国内这个不需要在做设置，可不用接线。

速炫gps定位器使用说明一、产品介绍速炫GPS定位器是一款具有高精度定位功能的智能设备，可用于车辆、人员、宠物等的实时定位。

该产品采用全球卫星导航系统（GNSS）和全球移动通信系统（GSM）双模式定位，支持多种定位方式，如GPS、北斗、GLONASS等。

二、产品特点1.高精度定位：采用多种定位方式，支持实时精确定位；2.远程监控：支持远程实时监控和追踪；3.防盗报警：支持设备丢失或被盗时的报警功能；4.历史轨迹：支持历史轨迹查询和回放；5.电子围栏：支持设定电子围栏，并在围栏范围外发出警报。

三、使用方法1.开机前准备将SIM卡插入设备中，并确认SIM卡已开通GPRS业务。

2.开机长按电源键2秒以上，等待设备开机成功。

3.绑定设备下载并安装“速炫GPS”APP，在注册登录后，选择“添加新设备”，输入设备编号和密码进行绑定。

4.设置电子围栏在APP中选择“电子围栏”，点击“添加电子围栏”，输入围栏名称、半径和中心点坐标，保存设置即可。

5.实时定位在APP中选择“实时定位”，即可查看设备当前位置和状态。

6.历史轨迹在APP中选择“历史轨迹”，选择日期和时间范围后，即可查询该时间段内的轨迹记录。

7.报警设置在APP中选择“报警设置”，可以设定设备丢失或被盗时的报警方式和联系人信息。

四、注意事项1.请确保SIM卡已开通GPRS业务，并有足够的余额；2.请勿将设备放置在金属容器或深度遮蔽处，以免影响信号接收；3.请勿将设备长时间放置在高温、低温、潮湿等环境下；4.请勿随意更改设备参数和配置；5.如需维修或更换配件，请联系厂家或售后服务商。

五、总结速炫GPS定位器是一款功能强大、易于使用的智能设备，可以为用户提供多种实用功能。

使用前请仔细阅读说明书，并按照操作步骤进行设置和使用。

如有任何问题，请及时联系厂家或售后服务商。

◆继电器接法说明继电器线组分为5根，分别为粗绿，粗绿，细黄，细白，粗红
Gps设备电源线分成4根，分别为黄，红，黑，绿
接法如下：Gps设备电源线的绿线和继电器的细黄线连接。
继电器细白色线和继电器中间粗绿线和电源线的细黄线连接在一起接入车辆油路的输入端。另一条粗绿线接车辆油路的输出端。
红色线不接。ቤተ መጻሕፍቲ ባይዱ

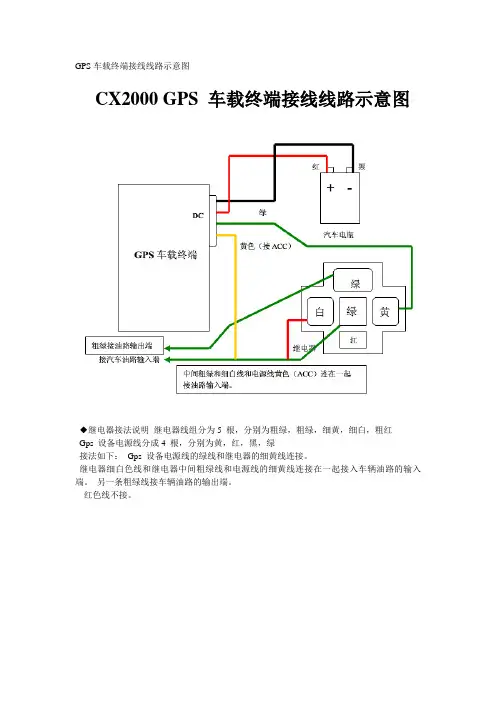

wwwgps199comcx2000系列车载终端接线图cx2000gps车载终端接线线路示意图汽车电瓶黄色接acc继电器接汽车油路输入端继电器接法说明继电器线组分为5根分别为粗绿粗绿细黄细白粗红gps设备电源线分成4根分别为黄红黑绿接法如下
GPS车载终端接线线路示意图
CX2000 GPS车载终端接线线路示意图
