计量器具的量值溯源管理规定受控状态：文件编号：修订状态： A0分发号：编制：审核：批准：日期：日期：日期：会签与修订页：1 目的保证所有计量器具的量值能溯源到社会公用计量标准。
2 适用范围本规定适用于本公司计量器具量值溯源的管理。
3 定义量值溯源：通过一条具有规定不确定度的不间断的比较链，使测量结果或测量标准的值能够与规定的参考标准，通常是与国家测量标准或国际测量标准联系起来的特性。
4 职责4.1质量总监负责处理本公司的所有计量器具量值溯源管理体系出现的重大问题及审定批准计量器具量值溯源文件。
4.2计量中心负责协调计量器具量值溯源管理体系中出现的质量问题，并组织对量值溯源系统的内部评审工作。
4.3计量管理员负责量值溯源的管理。
5 工作程序5.1 A类管理计量器具：溯源到当地政府质量技术监督部门指定的计量检定机构。
5.2 B类管理计量器具：5.2.1公司自检计量器具由计量中心负责检定,最高计量标准器按本程序5.1条的规定溯源,配套设备溯源到建立社会公用计量标准的计量检定机构。
5.2.2委外检定的计量器具溯源到建立社会公用计量标准的计量检定机构，溯源关系由计量管理员在计量器具管理目录中明确.5.2.3 对检定机构暂不开展检定的计量器具可送制造厂检定（校准），或由质量本部组织自校，自校必须按“自校规程”进行，用于自校的标准器必须溯源到社会公用标准，自校应形成完整的记录并由计量中心收存。
5.3 C类管理的计量器具：进行一次性检定，溯源到建立社会公用计量标准的计量检定机构。
5.4质量本部组织具有计量内审员资格的人员对公司范围内的所有计量器具的量值溯源,每年进行一次审核。
6 相关文件监视和测量设备控制程序7 相关记录计量器具管理目录计量器具分类管理目录8附录。
检测设备计量溯源管理规范1. 引言本文档旨在规范和指导检测设备计量溯源管理的相关工作。
通过建立健全的检测设备计量溯源管理体系，提高检测设备的测量准确度和可靠性，以确保检测结果的可比性和可信度。
2. 术语和定义•检测设备：进行测量、试验或分析等检测活动所使用的设备。
•计量溯源：通过建立和维护计量标准并将其与国家或国际计量单位联系起来，确保测量结果的可靠性和可比性。
•计量标准：由计量学界确定的、用于与之相关的计量单位建立联系的规定、原则或某些事物。
3. 管理体系3.1 责任与义务•上级管理部门应制定检测设备计量溯源管理规范，并明确相关责任与义务。
•下级管理部门应按照上级要求，制定本部门的检测设备计量溯源管理制度，并明确相关责任与义务。
•检测设备使用单位要配备专门的计量工作人员，负责检测设备计量溯源管理工作，并保障其独立性和权威性。
3.2 计量标准与仪器设备•检测设备的计量标准应与国家或国际计量单位建立联系，确保测量结果的可靠性和可比性。
•检测设备应按照计量标准的要求进行校验和核查，并建立相应的校验和核查记录。
•检测设备的校验和核查应由具备相应资质的计量机构进行，其操作应符合相关的标准和规范。
3.3 检测设备管理•检测设备应有相应的台账，记录设备的购置、验收、安装、维护和报废等信息。
•检测设备应定期进行检查和维护，并建立相应的维护记录。
•检测设备应定期进行校准和核查，并建立相应的校准和核查记录。
3.4 检测设备操作•检测设备的操作应符合相关的标准和规范，操作人员应按照设备的操作指南进行操作。
•检测设备的操作人员应具备相应的培训和资质，并定期进行培训和考核。
4. 质量保证与文件管理4.1 质量控制•检测设备计量溯源管理工作应建立相应的质量控制体系。
•检测设备的测量结果应进行数据处理和分析，确保测量结果的准确性和可靠性。
4.2 文件管理•检测设备的计量溯源管理工作应建立相应的文件管理体系。
•检测设备的相关文件应进行版本控制和审查，确保文件的准确性和完整性。

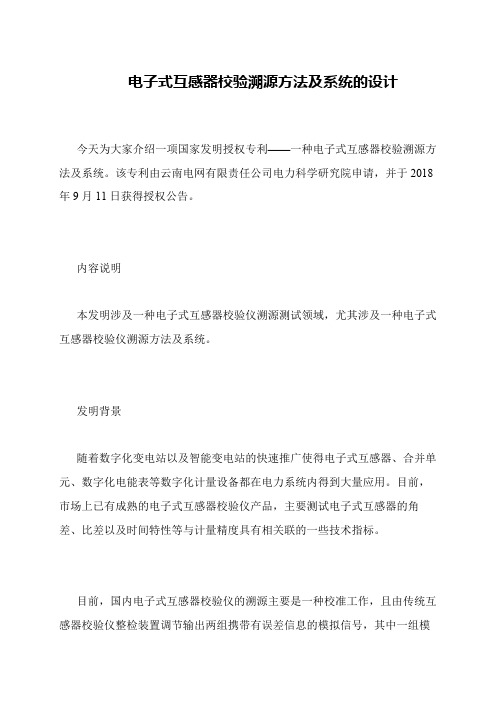

电子式互感器校验溯源方法及系统的设计
今天为大家介绍一项国家发明授权专利——一种电子式互感器校验溯源方法及系统。
该专利由云南电网有限责任公司电力科学研究院申请，并于2018年9月11日获得授权公告。
内容说明
本发明涉及一种电子式互感器校验仪溯源测试领域，尤其涉及一种电子式互感器校验仪溯源方法及系统。
发明背景
随着数字化变电站以及智能变电站的快速推广使得电子式互感器、合并单元、数字化电能表等数字化计量设备都在电力系统内得到大量应用。
目前，市场上已有成熟的电子式互感器校验仪产品，主要测试电子式互感器的角差、比差以及时间特性等与计量精度具有相关联的一些技术指标。
目前，国内电子式互感器校验仪的溯源主要是一种校准工作，且由传统互感器校验仪整检装置调节输出两组携带有误差信息的模拟信号，其中一组模。

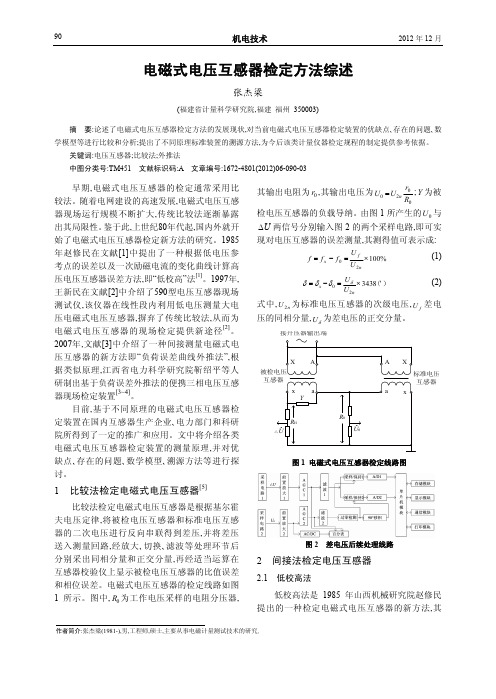

低压外推法测定电流互感器误差
赵修民;赵屹涛
【期刊名称】《电测与仪表》
【年(卷),期】2004(041)012
【摘要】提出的电流互感器误差低压外推测试法,是将现场电流互感器当作误差相同的电压互感器进行测试,先在200%～1000%额定电压(电流)下测互感器的误差和导纳等参数,再通过在1%～120%额定电压(电流)下测导纳,进而由公式推算出电流互感器的误差.测试结果表明与传统方法相符,故这种新方法的推广、应用将对现场电流互感器的检定产生深远的影响.
【总页数】3页(P28-30)
【作者】赵修民;赵屹涛
【作者单位】山西省机电设计研究院,太原,030009;山西省机电设计研究院,太原,030009
【正文语种】中文
【中图分类】TM452
【相关文献】
1.基于电流互感器负荷误差外推法的校验技术研究 [J], 杨伊璇
2.高压外推法测定电压互感器误差及外推点的选择和论证 [J], 赵修民;赵屹涛
3.低压外推法电流互感器检定装置的溯源 [J], 酒小朋
4.低压外推法检定现场大电流互感器的误差分析 [J], 张冉;李晓菲;尚秋峰;张丽
5.现场电流互感器低压外推法在40 Hz下的研究 [J], 苏跃龙; 方少雷
因版权原因，仅展示原文概要，查看原文内容请购买。
仪器设备计量溯源流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!仪器设备计量溯源流程。
1. 确定溯源需求。
根据仪器设备的使用目的、精度要求、使用环境等因素，确定溯源的必要性和溯源范围。
I C S备案号：Q/C S G 中国南方电网有限责任公司企业标准Q/C S G1209010-2016中国南方电网有限责任公司计量用低压电流互感器技术规范2016-09-01发布2016-09-01实施中国南方电网有限责任公司发布Q/C S G1209010-2016目次前言I 1范围1 2规范性引用文件1 3术语和定义1 4技术要求1 4.1结构要求1 4.2铭牌标识1 4.3额定值2 4.4绝缘要求2 4.5准确度等级和误差要求2 4.6运行变差影响3 5试验3 5.1试验类别3 5.2试验项目3 5.3试验方法4 6寿命要求5Q/C S G1209010-2016前言按照中国南方电网有限责任公司电能计量“标准化、电子化、自动化、智能化”战略要求，依据国家和行业标准，结合公司目前和未来的应用需求，组织编写了中国南方电网有限责任公司计量用低压电流互感器技术规范。
本标准对计量用低压电流互感器外形结构、使用条件、技术要求、绝缘要求和试验项目和方法等做出了规定，是中国南方电网有限责任公司计量用低压电流互感器招标采购、检验验收及质量监督等工作的技术依据。
本标准由中国南方电网有限责任公司市场营销部归口。
本标准起草单位：广东电网公司有限责任电力科学研究院。
本标准主要起草人：宋强、郑龙、石少青、林国营、胡嘉、肖勇、化振谦、林军、张鼎衢。
Q/C S G1209010-2016计量用低压电流互感器技术规范1范围本技术规范适用于中国南方电网有限责任公司范围内额定电压为0.66k V、电能计量专用电流互感器的检测与验收。
本技术规范未作明确规定的内容，必须符合相关的国家和行业标准的要求。
2规范性引用文件下列标准所包含的条文，通过在本标准中的应用而构成本标准的条文。
本标准发布时，所示版本均为有效。
所有标准都会被修订，使用时应探讨使用下列标准最新版本的可能性。
J J G1021-2007电力互感器G B20840.1-2010互感器第1部分：通用技术要求G B20840.2-2014互感器第2部分：电流互感器的补充技术要求D L/T725-2013电力用电流互感器使用技术规范3术语和定义计量用电流互感器：是指为电能计量仪表等提供电流的专用电流互感器。
仪器设备的量值溯源及检验制度
仪器设备的量值溯源及检验制度
1、试验室负责仪器设备的量值溯源及检验管理。
2、每年年初，根据上年度仪器设备的量值溯源及检验结果和实际使用情况，制定仪器设备量值溯源及检验计划，编制“仪器设备量值溯源及检验周期表”，经技术负责人批准后执行。
3、所有仪器设备在首次使用前都必须经量值溯源及检验合格，方可投入使用。
4、计量器具应向所在地法定或授权检定机构量值溯源，周期按检定规程的规定确定。
5、自检仪器设备由校验员负责校准/检验，校准/检验周期由本试验室根据仪器设备实际使用情况和校准规程确定。
6、所有在用仪器设备按照量值溯源及检验计划进行量值溯源及检验。
经量值溯源及检验合格的可继续使用，不合格的按照《仪器设备管理制度》进行降级或报废。
7、计量器具，应提前一个月与有关机构联系安排量值溯源。
8、仪器设备经量值溯源,计量检定机构应出具检定证书；自检的仪器设备,应出具校验/检验证书和记录。
中心试验室应审核这些证书和记录,并与仪器设备档案一起保存。
9、仪器设备经过量值溯源或检验，试验室应根据量值溯源或检验结果，在设备明显位置贴上合格证、准用证、停用证等标识。
低压电流互感器电气综合试验检定系统设计与实现卞峥摘要：随着我国电力工业中城网及农网的改造，以及低压配电系统的自动化程度不断提高，电流互感器作为低压配电系统中的一种重要电气元件，被广泛地应用于测量、计量、继电保护、系统监测、接地保护和各种电力系统分析之中。
关键词：低压电流；互感器；电气综合实验；设计；分析1导言低压电流互感器作为一类重要的电力计量器具，其计量性能的优劣直接关系到广大电力用户的切身利益，影响着电网的优质服务水平及企业的社会形象。
目前，低压电流互感器流水线检定系统已在全国范围内逐步建立完成，而低压电流互感器的全性能实验室仍处于发展阶段。
2系统设计2.1系统结构设计为使设备间的连接线更加简洁，试验人员操作更加安全与方便，同时兼顾试验系统减少设备占地空间，本文将集成化的试验系统继续优化，将电气试验所需设备进行科学的组装，分为控制柜和试验台两大部分。
2.1.1控制柜结构设计控制柜主要集中了规格尺寸一致的绝缘电阻测试仪、伏安特性测试仪、充磁/直流电阻测试仪、互感器校验仪等试验设备，通讯接口统一为ＲS485。
其中，绝缘电阻测试仪测量范围为10MΩ-1000MΩ，精度为5%；仪表保安系数测试仪能够绘制励磁感应曲线找到拐点，精度为3%；充磁/直流电阻测试仪充磁时输出电流为1A，0-5s可调，直流电阻测试时0-5A可调，测量范围为0.01Ω-50Ω，精度为0.1%；互感器校验仪精度等级为2级。
其中程控源的输出电压为0-250V，容量为15kVA，为所有电气试验提供所需大小的电压，由互感器校验仪中总控单元根据试验需要进行控制。
2.1.2试验台结构设计考虑到试验员对试品上下料以及接线的便利性，试验台采用横台体模式。
试验台板面上设有3个一次导线的压紧机构，其中压紧机构1是COM端，压紧机构2适用于600A及以下试品接线，压紧机构3适用于600A～1500A试品接线。
台面还设有12个可灵活移动的温度传感器PT100，为温升试验提供试品的温度信息。
低压外推法电流互感器检定装置的溯源
【摘要】本文以HLE1型电流互感器检测装置为例，介绍了新型电流互感器检测装置的溯源和验证方法。
该方法对依据这种原理生产出的电流互感器检定装置有极大的参考价值。
【关键词】电流互感器;检定装置：低压外推法;溯源
1.概述
电力计量系统中在对室外及变电站的高压电流互感器测试时，基本上采用是传统的比较测差法。
即在检定电流互感器时，用升流器提供一次电流，被检定电流互感器二次端接有负荷箱，升流器、标准电流互感器及被试互感器通过大电流导线及二次测试线相连接与相同变比的标准电流互感器进行比较，由二次差流输入校验仪进行误差测试。
各仪器都是相对独立的，溯源相对方便。
缺点是体积大、重量大，携带不太方便，室外测试困难重重。
而新型的低压外推法的电流检定装置无需另再带标准电流互感器、升流器，电流负荷箱及大电流导线，既可对现场电流互感器进行测试;接线及测试方法很方便。
但是存在设备的如何溯源问题，计量检定部门也希望能够象传统的仪器一样定期到上级计量检测机构送检。
要求计量检测机构对该装置有一套可行、可信的溯源方法。
本文以HLE1型互感器检测装置为例，探讨新型电流互感器检定装置的溯源方法。
2.装置的原理和基本结构
低压外推法测误差的互感器检定装置是将电流互感器按相同误差的电压互感器进行测试，并在高压即外推点电压下，用测差法测200%～1000%额定电流外推空载误差和导纳，然后通过测导纳，再测算出相应低压下与该高压下的误差差值，再加上负载误差，就可外推算出并直接显示电流互感器在低压即1%～120%（5%～120%）额定电流和额定负荷及下限负荷或实际负荷下的误差，从而方便的完成对互感器的误差测试工作。
低压外推法的电流互感器检定装置主要由两部分组成：一是电源和标准互感器部分，包括20V A电子电源、10V A升压器和0.05级标准电压互感器。
二是微机式校验仪、虚拟电流负荷箱。
即可完成1级至0.2S级电流比为25～25000/5A 和25～5000/1A电流互感器的误差测试。
该装置的不确定度主要由标准电压互感器的误差、校验仪的误差及测导纳的测试误差。
3.互感器检定装置的溯源
传统的比较测差法中，互感器误差测试台的溯源是对组成测试台的标准电流互感器，校验仪、电流负载箱，分别进行检测的。
同样，低压外推法的电流互感器检测装置的溯源，也应该对其组成的标准电压互感器或电流比以及微机式专用电流互感器校验仪分别进行检测，就可以达到溯源的目的。
其中电流负载是虚拟
的，是准确的，由它算出的负荷误差的误差就是校验仪测试误差，已通过校验仪溯源。
因此，只要装置的数学模型正确，那么与传统互感器测试台一样，检测被检互感器的不确定度也不超过其误差限值的1/3。
最后采用传统方法和装置分别对相同的式品进行整体比对，只是验证二者溯源的一致性。
有种看法认为既然装置是0.05S级的，那么只要装置对一台比它高两级的标准互感器进行检测，误差小于其准确级的误差极限即可。
但是这是达不到溯源的目的，因为这时作为被检的标准如果是双级的或其他特殊补偿的，其本身的误差已经改变了，而且校验仪无论测误差还是测导纳的数值都小于正常使用值，即使这时校验仪的误差大到5%以上也难发现。
现在就HLE1-A型电流互感器现场检测装置使用的溯源方法，以及我们按其所述方法进行实际测试溯源的方法。
3.1 装置内附校验仪的检测
装置内附电流互感器校验仪为带有电源的专用小电流互感器校验仪，因此在检测内附互感器校验仪时，所用的标准必须是无源的，即原来的输出工作电流改为输入工作电流。
3.1.1 用BHE型互感器校验仪检定标准
按图1线路检定测误差回路。
BHE的电源必须切除，即其250V和±端钮开路。
图中5/0.5V隔离电压互感器为0.2级（可用BYL1型标准中所附的小互感器端钮100、a/10、0），装置与BHE标准读数相同。
如图1 在“误差回路”下，升电压至50%～150%Un（测误差的工作范围），分别检定±1%、±0.5%、±0.1%、和±50’、±10’、±5’的误差。
零位误差应不大于0.001%和0.02’（如直接将装置的L1L2短路，就可更准确地检定零位误差）。
误差应满足2级校验仪的要求。
图1 BHE检定内附校验仪测误差回路
3.1.2 用ZJ型互感器整体检定装置
按图2线路检定测误差回路。
ZJ的电源必须切除，最好也切除其调压器，或将调压器旋置于250V最大位置（如调压器处于零位将导致移相器短路），图中5/0.5V隔离电压互感器为0.2级（可用BLY1型标准中所附的小互感器端钮100、a/10、0），装置与ZJ标准读数相同。
如将隔离互感器（包括接地）切除，则ZJ的读数应乘以10（如导致零位误差增大，则应扣除）。
移相器KG开关置于150V，KB开关置于1.0。
ZJ置于标准读数，调节移相器同相盘和正交盘，当指零仪指零时，二者读数之差，就是HLE1-A的本身误差。
图2 JZ检定内附校验仪测误差回路
3.1.3 装置内附校验仪测导纳回路的检定
在装置显示“导纳回路”下，检定测导纳回路。
同样，标准的电源必须切除。
在1%～150% Un下，分别检定同相和正交±0.1、±0.5和±1mS导纳。
误差和零位误差应满足下表（如装置输入和输出的端钮均在开路状态下，也可更准确地检定零位误差），即满足2级要求。
如表1所示：
表1
工作电压U/Un（%）1～5 >5 >20～140
仪器误差3% 2% 2%
零位误差（mS）0.003 0.002 0.001
注：如电流互感器的二次负荷为1Ω，则零位误差0.003mS带来的误差仅为0.0003%。
