LMZ，LMK，SDH，LQZ系列电流互感器产品说明书保定尚源电力科技有限公司目录1，LMZ1/LMZJ1-0.5型电流互感器2，(BH)LMK2-0.66型电流互感器3，LMZ1-0.66型电流互感器4，SDH-0.66型电流互感器5，LQZ-0.66型电流互感器LMZ1/LMZJ1-0.5型电流互感器一,概述LMZ1-0.5 系列电流互感器供额定频率为50Hz、额定电压为0.5kV 及以下的交流线路中作电流、电能测量或继电保护用. 本型互感器为浇注绝缘式，穿心母线型电流互感器,下部有底座，供固定安装之用。
二.型号含义L M Z 1 J-0.5额定电压(KV)加大容量设计序号浇注式母线（排）型电流互感器三，使用环境条件1,互感器安装海拔高度不超过1000米2,环境温度：-5℃～40℃且平均不超过30℃3,额定电压：0.5KV 0.66KV4,互感器安装场所应干燥通风,空气相对湿度不大于80%且周围无侵蚀性和爆炸性的介质四,主要技术参数和安装尺寸图1 图2图3型号 ￠A BLMZ 1-0.5 30 － － 35 － －安装尺寸主要技术参数我公司特别推荐高精度S级电流互感器(BH)LMK 2-0.66型电流互感器 一,概述LMK-0.66系列产品适用于额定频率50Hz ，额定电压0.66kV 及以下电力系统中作电能计量、电流测量和继电保护用。
本型互感 器用于户内配电柜、箱内部型,电流互感器为母线型塑料壳式绝缘，产品下部有安装板供固定安装用，中间窗孔供一次母线排通过用。
本产品是绿色环保型 。
二,型号含义L M K 2- 0.66额定电压(KV)设计序号 外壳为开口式母线（排）型 电流互感器三，使用环境条件1,互感器安装海拔高度不超过1000米 2,环境温度：-5℃～40℃且平均不超过30℃ 3,额定电压：0.5KV 0.66KV4,互感器安装场所应干燥通风,空气相对湿度不大于80%且周围无侵蚀性和爆炸性的介质四,主要技术参数和安装尺寸图1 图2图3安装尺寸主要技术参数LMZ1-0.66型电流互感器一,概述LMZ1-0.66系列电流互感器供额定频率为50Hz、额定电压为0.66kV及以下的交流线路中作电流、电能测量或继电保护用. 本型互感器为浇注绝缘式，穿心母排型电流互感器,上端有安装螺丝供固定用二.型号含义L M Z 1- 0.66额定电压（KV）设计序号浇注绝缘式母排式电流互感器三，使用环境条件1,互感器安装海拔高度不超过1000米2,环境温度：-5℃～40℃且平均不超过30℃3,额定电压：0.5KV 0.66KV4,互感器安装场所应干燥通风,空气相对湿度不大于80%且周围无侵蚀性和爆炸性的介质四,主要技术参数和安装尺寸安装尺寸技术参数SDH-0.66型电流互感器一,概述SDH-0.66系列产品适用于额定频率50Hz ，额定电压0.66kV 及以下电力系统中作电能计量、电流测量和继电保护用。

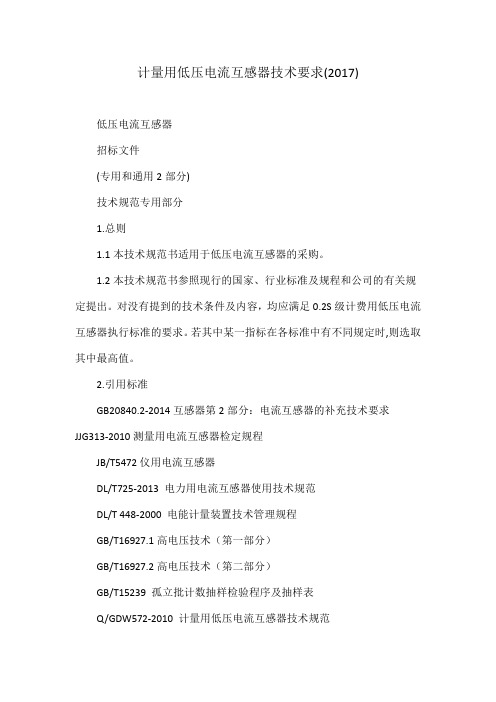

计量用低压电流互感器技术要求(2017)低压电流互感器招标文件(专用和通用2部分)技术规范专用部分1.总则1.1本技术规范书适用于低压电流互感器的采购。
1.2本技术规范书参照现行的国家、行业标准及规程和公司的有关规定提出。
对没有提到的技术条件及内容，均应满足0.2S级计费用低压电流互感器执行标准的要求。
若其中某一指标在各标准中有不同规定时,则选取其中最高值。
2.引用标准GB20840.2-2014互感器第2部分：电流互感器的补充技术要求JJG313-2010测量用电流互感器检定规程JB/T5472仪用电流互感器DL/T725-2013 电力用电流互感器使用技术规范DL/T 448-2000 电能计量装置技术管理规程GB/T16927.1高电压技术（第一部分）GB/T16927.2高电压技术（第二部分）GB/T15239 孤立批计数抽样检验程序及抽样表Q/GDW572-2010 计量用低压电流互感器技术规范《计量器具条码编码规则》3.技术要求（不特别声明时，环境类别和严酷等级按P级（普通级）对待）产品应根据使用环境类别满足各自的严酷等级要求，并按海拔、环境温度、湿热、日照辐射、霉菌、盐雾等类别的等级标注，P级（普通级）项目不必标注，A级（提高级）项目必须标注。
3.1准确度等级：0.2S级；3.2 额定电压：0.66 kV3.3额定绝缘水平：0.72 kV /3kV ；3.4 额定电流：（50～800）A /5A3.5绝缘要求:3.5.1工频耐压一次绕组（或可能与一次导体接触的外壳表面）对二次绕组及接地底板、二次绕组对接地底板的工频耐受电压为3kV，试验时间1min，互感器应无击穿或闪络发生。
3.5.2匝间绝缘强度二次绕组开路，一次绕组通以额定最大一次电流并维持1min，互感器二次绕组的匝间绝缘无损坏。
3.5.3绝缘电阻用500V兆欧表测量各个绕组之间和个绕组对地的绝缘电阻，应符合JB/T5472第6.7款要求，一次绕组（若有）与二次绕组及接地端子之间的绝缘电阻不低于100MΩ；二次绕组对接地的金属外壳绝缘电阻不低于30MΩ。
计量用低压电流互感器技术规范Q/GDW 572—2010 １适用范围本标准规定了计量用低压电流互感器的技术要求、试验方法、检验规则以及技术监督要求。
本标准适用于用于公司系统 0.4kV低压电力线路使用的计量用电流互感器（以下简称互感器）的订货、验收与技术管理。
２规范性引用文件下列文件对于本标准的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本标准。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
GB 1208—2006 电流互感器GB/T 1804 一般公差未注公差的线性和角度尺寸的公差GB/T 2423.3—2006 电工电子产品环境试验第 2 部分试验方法 Cb：恒定湿热试验GB/T 2423.16—2008 电工电子产品环境试验第 2 部分试验方法试验 J 及导则：长霉GB/T 2423.17—2008 电工电子产品环境试验第 2 部分试验方法试验 Ka：盐雾GB/T 2423.24—1995 电工电子产品环境试验第 2 部分试验方法试验 S：模拟地面上的太阳辐射GB/T 5169.11 电工电子产品着火危险试验第11 部分灼热丝/热丝基本试验方法：成品的灼热丝可燃试验方法GB/T 13384 机电产品包装通用技术条件GB/T 16927.1 高电压试验技术第一部分：一般试验要求JJG 1021—2007 电力互感器Q/GDW 205 电能计量器具条码GB/T 2423.55—2006 电工电子产品环境试验第 2 部分试验方法试验Eh：锤击试验３术语和定义除了在本章列出的术语和定义外，其它与本标准有关的术语和定义采用 GB 1208—2006第 3 章“术语和定义”及 JJG 1021—2007 第 3 章“概述”和第 4 章“计量性能要求”的内容。
３．１计量用低压电流互感器 0.4kVmetering current transformer安装在 0.4kV 低压电力线路上作计量用途的电流互感器。
低压电流互感器执行标准下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download tips: This document is carefully compiled by theeditor. l hope that after you downloadthem,they can help yousolve practical problems. The document can be customized andmodified afterdownloading,please adjust and use it according toactual needs, thank you!低压电流互感器执行标准概括：①标准体系：低压电流互感器主要遵循国家和国际的电工标准，如中国国家标准GB/T 20840《电流互感器》系列、国际电工委员会标准IEC 60044《电流互感器》系列。
②制造规范：生产过程中需满足材料、工艺、绝缘性能、机械强度等方面的要求，确保互感器安全可靠，如GB/T 14048《低压开关设备和控制设备》系列标准中的相关条款。
③准确度等级：依据测量需求，低压电流互感器需达到相应的准确度等级，常见的有0.2S、0.5S、1等，具体由GB/T 20840系列标准定义。
④额定参数：包括额定电压、额定电流、额定频率等，需符合实际电网条件，确保互感器能够在设计范围内稳定工作。
⑤试验与认证：产品需通过型式试验、例行试验等，验证其电气性能、环境适应性等，如依据GB/T 16927《电流互感器和电压互感器的通用技术要求和试验》进行测试，并取得国家强制性产品认证（CCC认证）或其他国际认可的安全认证。
⑥铭牌标识：产品上应清晰标注型号、制造厂名、额定参数、准确度等级、认证标志等信息，符合GB/T 16934《电能计量装置通用技术条件》关于标识的要求。

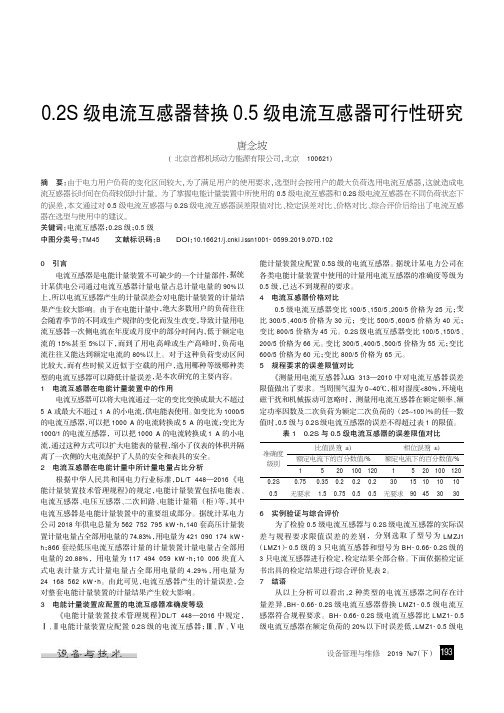

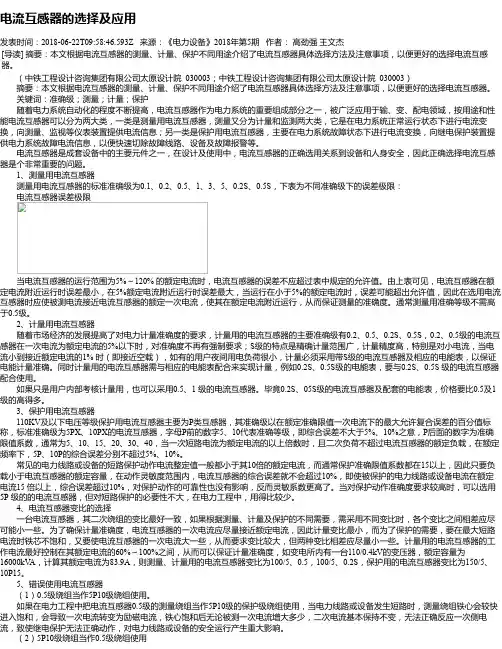

0.2S级电流互感器替换0.5级电流互感器可行性研究唐念坡(北京首都机场动力能源有限公司,北京100621)摘要：由于电力用户负荷的变化区间较大,为了满足用户的使用要求,选型时会按用户的最大负荷选用电流互感器,这就造成电流互感器长时间在负荷较低时计量。
