低压计量型电流互感器的选型方法

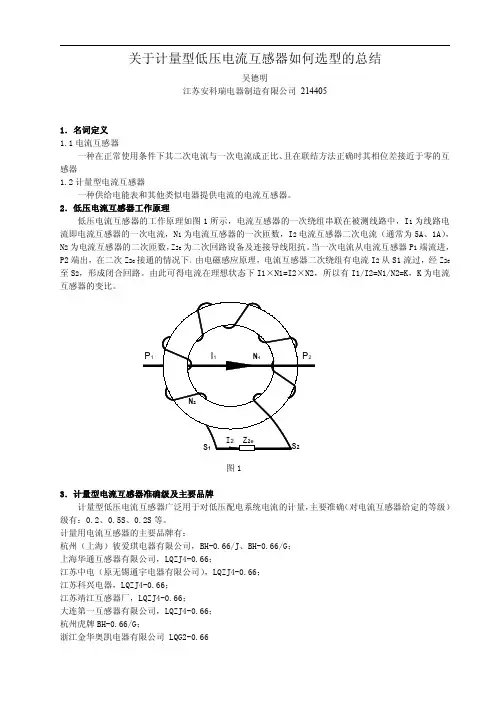

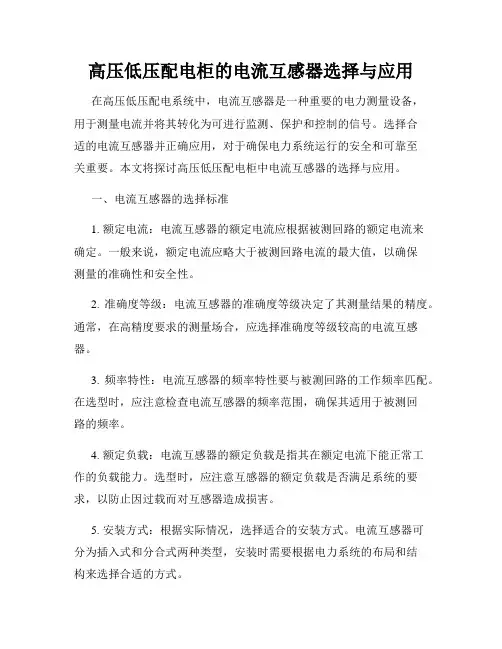

高压低压配电柜的电流互感器选择与应用在高压低压配电系统中，电流互感器是一种重要的电力测量设备，用于测量电流并将其转化为可进行监测、保护和控制的信号。

选择合适的电流互感器并正确应用，对于确保电力系统运行的安全和可靠至关重要。

本文将探讨高压低压配电柜中电流互感器的选择与应用。

一、电流互感器的选择标准1. 额定电流：电流互感器的额定电流应根据被测回路的额定电流来确定。

一般来说，额定电流应略大于被测回路电流的最大值，以确保测量的准确性和安全性。

2. 准确度等级：电流互感器的准确度等级决定了其测量结果的精度。

通常，在高精度要求的测量场合，应选择准确度等级较高的电流互感器。

3. 频率特性：电流互感器的频率特性要与被测回路的工作频率匹配。

在选型时，应注意检查电流互感器的频率范围，确保其适用于被测回路的频率。

4. 额定负载：电流互感器的额定负载是指其在额定电流下能正常工作的负载能力。

选型时，应注意互感器的额定负载是否满足系统的要求，以防止因过载而对互感器造成损害。

5. 安装方式：根据实际情况，选择适合的安装方式。

电流互感器可分为插入式和分合式两种类型，安装时需要根据电力系统的布局和结构来选择合适的方式。

二、电流互感器的应用1. 电流监测：电流互感器通过测量电流的大小来监测电力系统中的负载情况。

通过及时获取准确的电流数据，可以对电力系统的运行状态进行监测和分析，从而及早发现潜在问题，采取相应的措施。

2. 电流保护：当电力系统中出现电流异常时，电流互感器可以及时检测并发出信号，触发保护装置进行动作，切断故障回路，以保护电力设备和人员的安全。

3. 功率计量：电流互感器可以用于测量电力系统中各个回路的电流，通过与电压信号相乘，可以得到各回路的功率，用于进行电力计量和结算。

4. 节能优化：通过对电流互感器采集的电流数据进行分析，可以了解电力系统中的负载变化情况，有针对性地进行能源调整和优化，提高能源利用效率，实现节能减排的目标。

电流互感器选型原则和方法电流互感器选型原则和方法一、前言电流互感器是一种非常重要的电力设备，广泛应用于电力系统中。

它的作用是将高电流转换为低电流，以便于测量、保护和控制等方面的应用。

因此，正确地选择适合的电流互感器对于保证系统运行的安全稳定具有非常重要的意义。

本文将从以下几个方面介绍电流互感器选型原则和方法。

二、选型原则1.符合使用条件在选择电流互感器时，首先需要考虑它是否符合使用条件。

例如，需要考虑其额定电压、额定频率、额定负荷等参数是否符合实际使用条件。

2.精度要求在选择电流互感器时，需要根据实际需求来确定其精度要求。

一般来说，精度越高的电流互感器价格越贵。

因此，在保证测量精度的前提下，应尽可能选择价格适中的产品。

3.安装方式在选择电流互感器时，需要考虑其安装方式。

一般来说，有固定式和插入式两种安装方式。

固定式适用于较小的负荷，在大型变压器等设备上使用插入式更为方便。

4.环境条件在选择电流互感器时，需要考虑其工作环境。

例如，需要考虑其耐受温度、防护等级等参数是否符合实际使用条件。

5.品牌和质量在选择电流互感器时，需要考虑其品牌和质量。

一般来说，知名品牌的产品质量相对较高，因此应尽可能选择知名品牌的产品。

三、选型方法1.确定额定电流在选择电流互感器时，首先需要确定其额定电流。

一般来说，应根据实际需求来确定额定电流。

例如，在测量小电流时可以选择额定电流较小的产品，在测量大电流时可以选择额定电流较大的产品。

2.确定精度等级在确定额定电流后，需要根据实际需求来确定精度等级。

一般来说，有0.5、1、3等精度等级可供选择。

应根据实际需求来确定最佳精度等级。

3.确定安装方式在确定精度等级后，需要考虑安装方式。

一般来说，固定式适用于较小的负荷，在大型变压器等设备上使用插入式更为方便。

4.确定环境条件在确定安装方式后，需要考虑环境条件。

例如，需要考虑其耐受温度、防护等级等参数是否符合实际使用条件。

5.选择品牌和质量在确定环境条件后，需要选择品牌和质量。

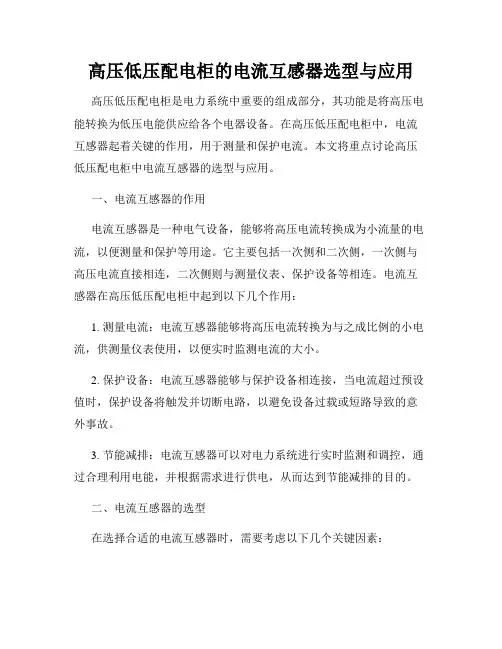

高压低压配电柜的电流互感器选型与应用高压低压配电柜是电力系统中重要的组成部分，其功能是将高压电能转换为低压电能供应给各个电器设备。

在高压低压配电柜中，电流互感器起着关键的作用，用于测量和保护电流。

本文将重点讨论高压低压配电柜中电流互感器的选型与应用。

一、电流互感器的作用电流互感器是一种电气设备，能够将高压电流转换成为小流量的电流，以便测量和保护等用途。

它主要包括一次侧和二次侧，一次侧与高压电流直接相连，二次侧则与测量仪表、保护设备等相连。

电流互感器在高压低压配电柜中起到以下几个作用：1. 测量电流：电流互感器能够将高压电流转换为与之成比例的小电流，供测量仪表使用，以便实时监测电流的大小。

2. 保护设备：电流互感器能够与保护设备相连接，当电流超过预设值时，保护设备将触发并切断电路，以避免设备过载或短路导致的意外事故。

3. 节能减排：电流互感器可以对电力系统进行实时监测和调控，通过合理利用电能，并根据需求进行供电，从而达到节能减排的目的。

二、电流互感器的选型在选择合适的电流互感器时，需要考虑以下几个关键因素：1. 额定电流：根据实际需要，确定测量范围和保护范围。

一般来说，电流互感器的额定电流应略大于实际测量电流的最大值，以保证其准确性和可靠性。

2. 准确度：电流互感器的准确度是衡量其性能的重要指标之一。

一般情况下，工业领域对准确度要求较高，而家庭用电则要求较低。

3. 频率特性：根据电力系统的频率（如50Hz或60Hz），选择适应的电流互感器。

4. 额定电压：根据电气系统的电压等级，选择适合的额定电压。

一般来说，电流互感器的额定电压应大于或等于实际使用电压。

5. 厂家信誉：选择信誉度高、专业性强的电流互感器厂家，以保证产品的质量和售后服务。

三、电流互感器的应用电流互感器在高压低压配电柜中具有广泛的应用。

以下是几个典型的应用场景：1. 电力监测与管理：通过电流互感器对高压低压配电柜中的电流进行实时监测，可以了解电力系统的运行状态，及时发现和排除故障，提高电力系统的可靠性。

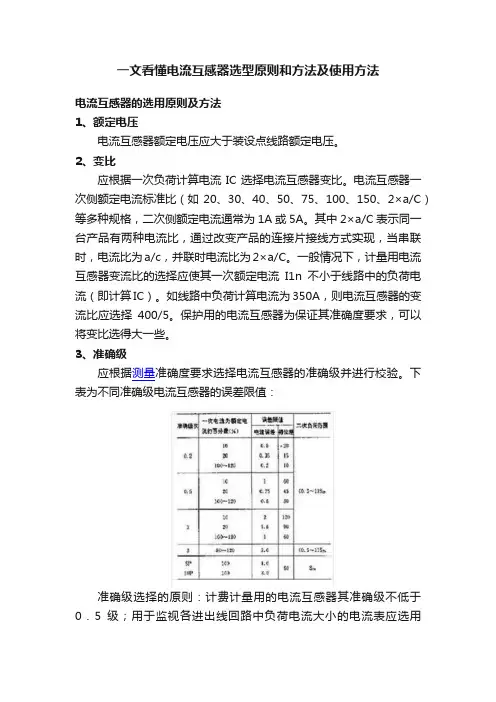

一文看懂电流互感器选型原则和方法及使用方法电流互感器的选用原则及方法1、额定电压电流互感器额定电压应大于装设点线路额定电压。

2、变比应根据一次负荷计算电流IC选择电流互感器变比。

电流互感器一次侧额定电流标准比（如20、30、40、50、75、100、150、2×a/C）等多种规格，二次侧额定电流通常为1A或5A。

其中2×a/C表示同一台产品有两种电流比，通过改变产品的连接片接线方式实现，当串联时，电流比为a/c，并联时电流比为2×a/C。

一般情况下，计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流（即计算IC）。

如线路中负荷计算电流为350A，则电流互感器的变流比应选择400/5。

保护用的电流互感器为保证其准确度要求，可以将变比选得大一些。

3、准确级应根据测量准确度要求选择电流互感器的准确级并进行校验。

下表为不同准确级电流互感器的误差限值：准确级选择的原则：计费计量用的电流互感器其准确级不低于0．5级；用于监视各进出线回路中负荷电流大小的电流表应选用1．0—3．0级电流互感器。

为了保证准确度误差不超过规定值，一般还校验电流互感器二次负荷（伏安），互感器二次负荷S2不大于额定负荷S2n，所选准确度才能得到保证。

准确度校验公式：S2≤S2n。

二次回路的负荷l：取决于二次回路的阻抗Z2的值，则：S2=I2n2︱Z2︱≈I2n2（∑︱Zi︱+RWl+RXC）或S2V1≈∑Si+I2n2（RWl+RXC）式中，Si、Zi为二次回路中的仪表、继电器线圈的额定负荷和阻抗，RXC为二次回路中所有接头、触点的接触电阻，一般取0．1Ω，RWL为二次回路导线电阻，计算公式化为：RWL=LC/（r×S）。

式中，r为导线的导电率，铜线r=53m/（Ωmm2），铝线r=32m（Ωmm2），S为导线截面积（mm2），LC为导线的计算长度（m）。

设互感器到仪表单向长度为L1，则：L1互感器为星形接LC=L1两相V形接线2L1一相式接线继电保护用的电流互感器的准确度常用的有5P和l0P。

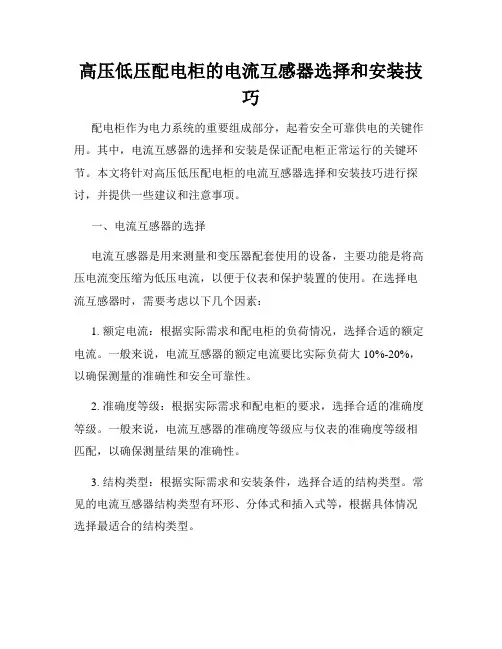

高压低压配电柜的电流互感器选择和安装技巧配电柜作为电力系统的重要组成部分，起着安全可靠供电的关键作用。

其中，电流互感器的选择和安装是保证配电柜正常运行的关键环节。

本文将针对高压低压配电柜的电流互感器选择和安装技巧进行探讨，并提供一些建议和注意事项。

一、电流互感器的选择电流互感器是用来测量和变压器配套使用的设备，主要功能是将高压电流变压缩为低压电流，以便于仪表和保护装置的使用。

在选择电流互感器时，需要考虑以下几个因素：1. 额定电流：根据实际需求和配电柜的负荷情况，选择合适的额定电流。

一般来说，电流互感器的额定电流要比实际负荷大10%-20%，以确保测量的准确性和安全可靠性。

2. 准确度等级：根据实际需求和配电柜的要求，选择合适的准确度等级。

一般来说，电流互感器的准确度等级应与仪表的准确度等级相匹配，以确保测量结果的准确性。

3. 结构类型：根据实际需求和安装条件，选择合适的结构类型。

常见的电流互感器结构类型有环形、分体式和插入式等，根据具体情况选择最适合的结构类型。

4. 频率特性：根据实际使用情况和电网频率，选择合适的频率特性。

电流互感器的频率特性应与电网频率相匹配，以确保测量结果的准确性。

二、电流互感器的安装技巧电流互感器的正确安装对于其性能和测量结果的准确性至关重要。

以下是一些电流互感器安装的技巧和注意事项：1. 安装位置：电流互感器应安装在距离配电柜负荷最近的地方，避免长时间的电流传导和线损。

同时，应确保安装位置的通风良好，并避免阳光直射和高温环境，以防止电流互感器过热。

2. 连接方式：电流互感器的连接应采用正确的方式，确保接头紧固可靠，接触良好。

同时，应按照电流互感器的标识图示连接，避免接反或错接导致的测量误差。

3. 绝缘保护：电流互感器应与其他元件保持足够的绝缘距离，避免漏电和电弧灼伤的发生。

在安装过程中，应注意电流互感器的绝缘性能，并进行绝缘测试。

4. 接地保护：电流互感器应正确接地，以保证安全可靠的运行。

低压电能计量用电流互感器0.5S级0.2S级安科瑞电气股份有限公司张小莉工业计量高精度电流互感器分为0.5S和0.2S级普通配电用电流互感器分为0.5级和0.2级其区别在于：0.5S(0.2S)级的精度比0.5（0.2）级高。

带S的是特殊的电流互感器，要求在1%-120%负荷范围内精度足够高，一般取5个负荷点测量其误差小于规定的范围。

精度高指S型能在更宽的电流范围内保证准确度，主要指下线电流。

一般的电流互感器要求在0.02In~Imax 范围内建成误差，见GB/T17215和15283;而S型的电流互感器则要求在0.01In~Imax范围内建成误差，见GB17883-19990.2S 0.5S交流静止式有功电度表。

目前国家标准中只规定了检测范围，并未指定具体负荷电流点。

最近正在起草国家的电能表型式评价大纲，规定大约如下：平衡负载1：Imax, In, 0.5In, 0.05In, 0.01In 0.5L和0.8C ：Imax, In, 0.5In, 0.1In, 0.02In 不平衡负载1Imax, In, 0.5In, 0.05In 0.5LImax, In, 0.5In, 0.1In实际上，在小量程时仪表的误差有可能是很大的一个值，这也是要求仪表检测时，常用量程要用到满量程的2/3左右的最好的原因。

而0.5S（0.2S）是要求每一点的相对误差都要在0.5（0.2）级，即每一点的绝对误差与这一点的测量范围的比值要达到0.5%（0.2%），而不是每一点的绝对误差与满量程的比值达到0.5%（0.2%）。

前者就是0.5S（0.2S）级，后者就是0.5（0.2）级。

如果不对，还请各位指教按GB/T 17883的注解：IEC 60185对测量范围在0.05In～1.2 In或0.05In～1.5 In或0.05In～2 In的互感器以及准确度等级为0.2S和0.5S表与所连接互感器的测量范围必须是相同的，且只有等级为0.2S和0.5S的互感器具有本标准中工作仪表的准确度要求时，仪表的测量范围才能是0.01In～1.2 In。

测量型低压电流互感器品种及选型方法1、概述测量型低压电流互感器外壳采用阻燃、耐温140℃的进口聚碳酸酯注塑成形，铁芯采用取向冷轧硅钢带卷绕而成，二次导线采用高强度电磁漆包线，产品结构新颖，造型美观，安装方便，体积小，质量轻，准确度高，容量大。

产品符合国标GB1208-2006。

2、国主要品牌及型号国生产测量型低压电流互感器厂家、型号品牌繁多，主要常见的产品有：康比利KLY-M系列电流互感器；涌纬自控YWBH-0.66系列电流互感器；华波LN-0.66系列电流互感器；国能LMZ1-0.66系列电流互感器；博继电气LMZJ1-0.5W系列电流互感器、RCT-0.66系列电流互感器；山城LSD-0.66系列电流互感器；迪克森电器DX系列电流互感器；信电电器LMZ1-0.66系列电流互感器；迅驰电气LMZ1-0.5系列电流互感器、LMK-0.66系列电流互感器；凯宇电器LQG-0.66系列电流互感器；永上LMK1.2.3-0.66系列电流互感器；三江互感器LQG-0.66系列电流互感器；华东电器LMZJI-0.66系列电流互感器；华立仪表LMZW-0.66系列电流互感器；嘉善永博SDH-0.66系列电流互感器；华通LQZJ4-0.66系列电流互感器；安科瑞AKH-0.66I 型电流互感器，即AKH-0.66-30I、AKH-0.66-40I、AKH-0.66-60I、AKH-0.66-80I；AKH-0.66II电流互感器，即AKH-0.66-40II、AKH-0.66-50II、AKH-0.66-60II、AKH-0.66-80II、AKH-0.66-100II、AKH-0.66-60×50II、AKH-0.66-80×50II、AKH-0.66-100×50II、AKH-0.66-120×80II、AKH-0.66-130×50II、AKH-0.66-150×50II、AKH-0.66-170×100II、AKH-0.66-180×50II、AKH-0.66-200×50II、AKH-0.66-220×50II、AKH-0.66-260×50II；AKH-0.66III型电流互感器，即AKH-0.66-60III、AKH-0.66-80III、AKH-0.66-100III、AKH-0.66-120III、AKH-0.66-130III；还有AKH-0.66-M8型、AKH-0.66-φ8型、AKH-0.66-φ12型；二工的ALH-0.66I、ALH-0.66II、ALH-0.66III、ALH-0.66-M8、ALH-0.66-φ8、ALH-0.66-φ12；雅达YDBH0.66-30I、YDBH0.66-40I、YDBH0.66-40II、YDBH0.66-60II、YDBH0.66-100II、YDBH0.66-120II；江阴长江电器的CJH-0.66I型、CJH-0.66II 型、CJH-0.66III型、CJH-0.66M型；彼爱琪的BH-0.66I型、BH-0.66II型、BH-0.66III型、BH-0.66M 型、BH-0.66φ型；桑迪SDH-0.66I型、SDH-0.66II型、SDH-0.66III型、SDH-0.66M型；虎牌(达特利电器LMK3-0.66I型、LMK3-0.66II型、LMK3-0.66III型、LMK3-0.66M8型、LMK3-0.66φ型等等。

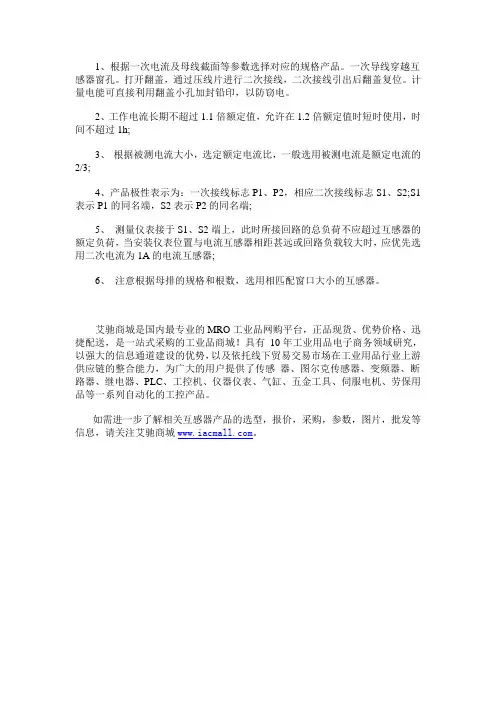

1、根据一次电流及母线截面等参数选择对应的规格产品。

一次导线穿越互感器窗孔。

打开翻盖，通过压线片进行二次接线，二次接线引出后翻盖复位。

计量电能可直接利用翻盖小孔加封铅印，以防窃电。

2、工作电流长期不超过1.1倍额定值，允许在1.2倍额定值时短时使用，时间不超过1h;
3、根据被测电流大小，选定额定电流比，一般选用被测电流是额定电流的2/3;
4、产品极性表示为：一次接线标志P1、P2，相应二次接线标志S1、S2;S1表示P1的同名端，S2表示P2的同名端;
5、测量仪表接于S1、S2端上，此时所接回路的总负荷不应超过互感器的额定负荷，当安装仪表位置与电流互感器相距甚远或回路负载较大时，应优先选用二次电流为1A的电流互感器;
6、注意根据母排的规格和根数，选用相匹配窗口大小的互感器。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解相关互感器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。

测量型低压电流互感器品种及选型方法1、概述测量型低压电流互感器外壳采用阻燃、耐温140℃的进口聚碳酸酯注塑成形，铁芯采用取向冷轧硅钢带卷绕而成，二次导线采用高强度电磁漆包线，产品结构新颖，造型美观，安装方便，体积小，质量轻，准确度高，容量大。

产品符合国标GB1208-2006。

2、国内主要品牌及型号国内生产测量型低压电流互感器厂家、型号品牌繁多，主要常见的产品有：康比利KLY-M系列电流互感器；涌纬自控YWBH-0.66系列电流互感器；浙江华波LN-0.66系列电流互感器；中山国能LMZ1-0.66系列电流互感器；博继电气LMZJ1-0.5W系列电流互感器、RCT-0.66系列电流互感器；重庆山城LSD-0.66系列电流互感器；迪克森电器DX系列电流互感器；信电电器LMZ1-0.66系列电流互感器；保定迅驰电气LMZ1-0.5系列电流互感器、LMK-0.66系列电流互感器；保定凯宇电器LQG-0.66系列电流互感器；上海永上LMK1.2.3-0.66系列电流互感器；三江互感器LQG-0.66系列电流互感器；上海华东电器LMZJI-0.66系列电流互感器；华立仪表LMZW-0.66系列电流互感器；嘉善永博SDH-0.66系列电流互感器；上海华通LQZJ4-0.66系列电流互感器；上海安科瑞AKH-0.66I 型电流互感器，即AKH-0.66-30I、AKH-0.66-40I、AKH-0.66-60I、AKH-0.66-80I；AKH-0.66II电流互感器，即AKH-0.66-40II、AKH-0.66-50II、AKH-0.66-60II、AKH-0.66-80II、AKH-0.66-100II、AKH-0.66-60×50II、AKH-0.66-80×50II、AKH-0.66-100×50II、AKH-0.66-120×80II、AKH-0.66-130×50II、AKH-0.66-150×50II、AKH-0.66-170×100II、AKH-0.66-180×50II、AKH-0.66-200×50II、AKH-0.66-220×50II、AKH-0.66-260×50II；AKH-0.66III型电流互感器，即AKH-0.66-60III、AKH-0.66-80III、AKH-0.66-100III、AKH-0.66-120III、AKH-0.66-130III；还有AKH-0.66-M8型、AKH-0.66-φ8型、AKH-0.66-φ12型；上海二工的ALH-0.66I、ALH-0.66II、ALH-0.66III、ALH-0.66-M8、ALH-0.66-φ8、ALH-0.66-φ12；河源雅达YDBH0.66-30I、YDBH0.66-40I、YDBH0.66-40II、YDBH0.66-60II、YDBH0.66-100II、YDBH0.66-120II；江阴长江电器的CJH-0.66I型、CJH-0.66II 型、CJH-0.66III型、CJH-0.66M型；杭州彼爱琪的BH-0.66I型、BH-0.66II型、BH-0.66III型、BH-0.66M型、BH-0.66φ型；杭州桑迪SDH-0.66I型、SDH-0.66II型、SDH-0.66III型、SDH-0.66M型；浙江虎牌（杭州达特利电器LMK3-0.66I型、LMK3-0.66II型、LMK3-0.66III型、LMK3-0.66M8型、LMK3-0.66φ型等等。

如何正确选用高压低压配电柜的电流互感器在高压低压配电柜中，电流互感器扮演着至关重要的角色。

它们用于测量和保护电路中的电流，确保电气系统的稳定运行。

然而，在选用电流互感器时，我们需要考虑多个因素，以确保其适合特定的应用需求。

本文将向您介绍如何正确选用高压低压配电柜的电流互感器，以确保电力系统的安全和高效运行。

一、了解电流互感器的基本原理和类型在选用电流互感器之前，我们首先需要了解其基本原理和不同类型。

电流互感器是一种电气设备，能够将高电流转化为可测量的小电流，从而保护电路和测量电流。

根据其结构和工作原理，电流互感器分为多种类型，如闭合式、分裂式和开路式互感器。

了解每种类型的特点和适用场景将有助于我们做出正确的选择。

二、确定电流互感器的额定电流在选购电流互感器时，我们需要确定其额定电流范围。

额定电流是指电流互感器能够正常运行的最大电流值。

如果电流超过了额定电流，可能会导致测量不准确或设备损坏。

因此，在选择电流互感器时，我们应该根据电路中的最大电流确定其额定电流范围，并选择合适的型号。

三、考虑电流互感器的精确度要求根据具体应用需求，我们需要考虑电流互感器的精确度要求。

精确度是指电流互感器在特定条件下测量电流的准确程度。

不同类型的应用可能对精确度有不同的要求。

例如，在用于电能计量系统的电流互感器中，我们通常需要更高的精确度，以确保账单的准确计量。

因此，在选用电流互感器时，我们应该根据应用需求选择合适的精确度等级。

四、考虑电流互感器的负载能力在选购电流互感器时，我们还需要考虑其负载能力。

负载能力指的是电流互感器能够承受的负载电流的最大值。

如果负载电流超过了互感器的负载能力，可能会导致设备过载、发热和损坏。

因此，在选择电流互感器时，我们应该根据电路中的负载电流范围，并确保互感器的负载能力大于最大负载电流。

五、考虑电流互感器的绝缘等级和安装方式绝缘等级是指电流互感器在工作时绝缘材料所能抵抗的电压。

不同工作环境和应用可能对绝缘等级有不同的要求。

计量用电流互感器的选择及使用电能计量装置主要由电能表、计量用电压互感器、电流互感器及二次回路等部分组成，电流互感器是能计量装置的重要组成部分，现介绍计量用电流互感器的选择原则和使用注意事项。

1 选择的原则1.1额定电压的确定电流互感器的额定电压UN应与被测线路的电压UL相适应，即UN≥UL。

1.2额定变比的确定通常根据电流互感器所接一次负荷来确定额定一次电流I1，即: I1=P1/UNcosψ式中UN——电流互感器的额定电压，kV;P1——电流互感器所接的一次电力负荷，kVA;cosψ——平均功率因数，一般按cosψ=0.8计算。

为保证计量的准确度，选择时应保证正常运行时的一次电流为其额定值的60%左右，至少不得低于30%。

电流互感器的额定变比则由额定一次电流与额定二次电流的比值决定。

1.3额定二次负荷的确定互感器若接入的二次负荷超过额定二次负荷时，其准确度等级将下降。

为保证计量的准确性，一般要求电流互感器的二次负荷S2必须在额定二次负荷S2N的25%~100%范围内，即:0.25S2N≤S2≤S2N1.4额定功率因数的确定计量用电流互感器额定二次负荷的功率因数应为0.8~1.0。

1.5准确度等级的确定根据电能计量装置技术管理规程（DL/T448-2000）规定，运行中的电能计量装置按其所计量电能量的多少和计量对象的重要程度，分为I、II、III、IV、V五类，不同类别的电能计量装置对电流互感器准确度等级的要求也不同，详见下表:电流互感器的配置保护用电流互感器准确级选择的探讨1 问题的提出保护用电流互感器(TA)主要与继电保护装置配合，在线路发生短路过载等故障时，向继电装置提供信号切断故障电路，保护电力系统的安全。

它的工作条件与测量用互感器完全不同，后者正常一次电流工作范围有合适的准确度即可，当通过故障短路电流时，希望互感器尽早饱和，以保护测量仪表不受短路电流损害。

而前者在比正常电流大几倍或几十倍电流时才开始工作，其误差(电流和相位误差)要求在误差曲线范围内，而同时考核电流误差和相位差时用复合误差。

低压电能计量用电流互感器0.5S级0.2S级安科瑞电气股份有限公司张小莉工业计量高精度电流互感器分为0.5S和0.2S级普通配电用电流互感器分为0.5级和0.2级其区别在于：0.5S(0.2S)级的精度比0.5（0.2）级高。

带S的是特殊的电流互感器，要求在1%-120%负荷范围内精度足够高，一般取5个负荷点测量其误差小于规定的范围。

精度高指S型能在更宽的电流范围内保证准确度，主要指下线电流。

一般的电流互感器要求在0.02In~Imax 范围内建成误差，见GB/T17215和15283;而S型的电流互感器则要求在0.01In~Imax范围内建成误差，见GB17883-19990.2S 0.5S交流静止式有功电度表。

目前国家标准中只规定了检测范围，并未指定具体负荷电流点。

最近正在起草国家的电能表型式评价大纲，规定大约如下：平衡负载1：Imax, In, 0.5In, 0.05In, 0.01In 0.5L和0.8C ：Imax, In, 0.5In, 0.1In, 0.02In 不平衡负载1Imax, In, 0.5In, 0.05In 0.5LImax, In, 0.5In, 0.1In实际上，在小量程时仪表的误差有可能是很大的一个值，这也是要求仪表检测时，常用量程要用到满量程的2/3左右的最好的原因。

而0.5S（0.2S）是要求每一点的相对误差都要在0.5（0.2）级，即每一点的绝对误差与这一点的测量范围的比值要达到0.5%（0.2%），而不是每一点的绝对误差与满量程的比值达到0.5%（0.2%）。

前者就是0.5S（0.2S）级，后者就是0.5（0.2）级。

如果不对，还请各位指教按GB/T 17883的注解：IEC 60185对测量范围在0.05In～1.2 In或0.05In～1.5 In或0.05In～2 In的互感器以及准确度等级为0.2S和0.5S表与所连接互感器的测量范围必须是相同的，且只有等级为0.2S和0.5S的互感器具有本标准中工作仪表的准确度要求时，仪表的测量范围才能是0.01In～1.2 In。

电流互感器选用参考1 10kV变压器高压端计量用电流互感器选用参考（一次电流计算：I=S/10/1.732）：变压器容量kV A：100 160 200 250 315 400 500 互感器变比：10/5 10/5 15/5 20/5 20/5 25/5 30/5变压器容量kV A：630 800 1000 1250 1600 2000互感器变比40/5 50/5 60/5 75/5 100/5 120/52 10kV变压器低压端计量用电流互感器选用参考（一次电流计算：I=S/0.4/1.732）：变压器容量kV A：80 100 160 200 250 315 400互感器变比：150/5 150/5 250/5 300/5 400/5 500/5 600/5变压器容量kV A：500 630 800 1000 1250 1600 2000互感器变比：800/5 1000/5 1200/5 1500/5 2000/5 2500/5 3000/53电流互感器用于测量时，其一次侧额定电流应尽量选择比实际正常工作电流大1/3 左右。

标准值为：5、10、15、20、30、40、50、60、75、100、150、200、250、300、400、500、600、800、1000、1200、1250、1500、2000、2500、3000、3150、以下为母线式4000、50004高压电流互感器变比计算,如果是用于计量,就按S=√3UIcos∮来计算电流I,然后按标准值为：5、10、15、20、30、40、50、60、75、100、150、200、250、300、400、500、600、800、1000、1200、1250、1500、2000、2500、3000、3150 靠大的值选一次电流,一般情况选比5的,如10/5A;如果是电子计量,可选10/1A.如果是用于测量和保护,就按S=√3UIcos∮来计算电流I 后再乘1.33,然后按标准值为：5、10、15、20、30、40、50、60、75、100、150、200、250、300、400、500、600、800、1000、1200、1250、1500、2000、2500、3000、3150 靠大的值选一次电流,一般情况选比5的,如10/5A;如果是电子计量,可选10/1A.乘1.33倍主要是保证测量仪表和保护装置的最佳工作状态,并考虑在过负荷或短路时,减少电流互感器磁饱和对测量仪表和保护装置的影响.互感器的标准值是国家标准要求的,以方便互感器厂家制造和用户选用。

高压低压配电柜的电流互感器的选型与安装指南高压低压配电柜作为电力系统中的重要组成部分，承担着对电流进行检测和测量的关键任务。

而电流互感器作为一种非常常见的电力测量设备，其选型与安装对于保证电力系统的稳定与正常运行至关重要。

本文将结合实际情况，就高压低压配电柜中电流互感器的选型与安装进行详细的介绍和指导。

一、电流互感器的选型1. 根据额定电流选择互感器级别在选购电流互感器时，首先需要了解系统中的额定电流范围。

根据配电柜的额定电流以及电流测量范围，选择合适的互感器级别。

一般来说，电流互感器的额定电流应略大于或等于系统的额定电流，以保证测量的准确性和稳定性。

2. 考虑电流互感器的精度等级电流互感器的精度等级是指其在测量电流时的准确性和误差范围。

根据工程实际需要，选择合适的精度等级。

一般来说，对于对电流测量要求较高的系统，如重要的生产线或关键设备，可以选择高精度等级的互感器，以提高测量的准确性。

3. 考虑电流互感器的负载特性电流互感器在使用中会产生一定的负载，因此需要考虑其负载特性，如额定负载阻抗、负载容量等。

根据实际负载需求，选择具有合适负载能力的互感器，以确保其正常运行和准确测量。

4. 考虑电流互感器的绝缘性能和耐久性作为一种电力设备，电流互感器的绝缘性能和耐久性是非常重要的。

在选购时，需要确保电流互感器具有良好的绝缘性能，能够适应电力系统的工作环境，并具有较长的使用寿命。

同时，还需注意互感器的防护等级和耐久性，以满足实际使用的需求。

二、电流互感器的安装指南1. 安装位置的选择电流互感器的安装位置应尽量接近电流测量点，以减小电流变换时的误差。

同时，应避免阳光直射、潮湿、有腐蚀性气体或灰尘较多的环境，以确保互感器的安全和正常运行。

2. 安装导线的注意事项在安装互感器时，应尽量缩短导线的长度，减小电流传输时的电阻和电感，以提高测量的准确性。

同时，还需注意导线的绝缘性和接触良好，确保测量信号的传输和接收的稳定性。

计量用电流互感器的挑选及运用电能计量设备首要由电能表、计量用电压互感器、电流互感器及二次回路等有些构成，电流互感器是能计量设备的首要构成有些，现介绍计量用电流互感器的挑选准则和运用留心事项。

1挑选的准则1.1额外电压的断定电流互感器的额外电压un应与被测线路的电压ul相习气，即unge;ul。

1.2额外变比的断定通常依据电流互感器所接一次负荷来断定额外一次电流i1，即:i1=p1/uncospsi;式中un一;一;电流互感器的额外电压，kv;p1一;一;电流互感器所接的一次电力负荷，kva;cospsi;一;一;均匀功率因数，通常按cospsi;=0.8核算。

为确保计量的精确度，挑选时应确保正常作业时的一次电流为其额外值的60摆布，起码不得低于30。

电流互感器的额外变比则由额外一次电流与额外二次电流的比值决议。

1.3额外二次负荷的断定互感器若接入的二次负荷跨过额外二次负荷时，其精确度等级将降低。

为确保计量的精确性，通常请求电流互感器的二次负荷s2有必要在额外二次负荷s2n的25~十0方案内，即:0.25s2nle;s2le;s2n1.4额外功率因数的断定计量用电流互感器额外二次负荷的功率因数应为0.8~1.0。

1.5精确度等级的断定依据电能计量设备技能处理规程（dl/t448-2000）规矩，作业中的电能计量设备按其所计量电能量的多少和计量方针的首要程度，分为i、ii、iii、iv、v五类，纷歧样种类的电能计量设备对电流互感器精确度等级的请求也纷歧样，详见下表:电流互感器的配备1.6互感器的接线方法计量用电流互感器接线方法的挑选，与电网中性点的接本地法有关，当为非有用接地体系时，应选用两相电流互感器，当为有用接地体系时，应选用三相电流互感器，通常地，作为计费用的电能计量设备的电流互感器应接成分相接线（即选用二相四线或三相六线的接线方法），作为非计费用的电能计量设备的电流互感器可选用二相三线或三相线的接线方法，各种接线方法如下图所示:1.7互感器二次回路导线的断定因为电流互感器二次回路导线的阻抗是二次负荷阻抗的一有些，直接影响着电流互感器的差错，因而哪二次回路衔接导线的长度必守时，其截面积需求进行核算断定。

低压配电系统电流互感器的选择低压配电系统电流互感器的选择摘要分析了在低压配电系统中电流互感器的选用和校验，对一些常见和容易忽视的问题提出了一些看法。

关键词电流互感器电流误差相位差励磁电流压配电系统设计中，一些业界同仁常依据动稳定校验、热稳定校验、满足10 % 误差特性曲线等多方面的计算结果来进行电流互感器的选型，以保证短路时高压配电系统中继电保护的安全可靠。

而对低压配电系统中的电流互感器，通常只依据电流互感器额定电流大于用电设备工作电流的原则来选择电流互感器的型号。

这种方法比较简便，但在一些情况下电流互感器容易产生误差。

1 测量用电流互感器的定义测量用电流互感器是为指示仪表、积分仪表和其它类似电器提供电流的电流互感器。

测量用电流互感器的准确级可分为0 . 1、0 . 2、0 . 5、1、3、5 共6 个等级。

2 测量用电流互感器的误差电流互感器的误差分为电流误差和相位差两种。

电流误差是互感器在测量电流时所产生的误差，它是由于实际电流比与额定电流比不相等造成的，电流误差的百分数为：相位差是指互感器的一次电流与二次电流相量的相位差。

相量方向是按理想互感器的相位差为零来决定的。

二次电流相量超前于一次电流相量，则相位差为正值，滞后时为负值。

3 影响电流互感器误差的主要因素及减小误差的措施影响误差的主要因素及减小误差的措施：a . 减小电流互感器一次电流，则磁通密度相应减少，可减小误差。

b . 当电流互感器一次电流在规定的范围内变化时，二次电流按比例变化；当二次负载阻抗在规定范围内变化时，不影响二次电流的大小。

所以，二次侧负载在额定范围内减少时，磁通密度减少，由于二次电流不变，励磁电流减小，误差也将减小。

在现场运行中，可增大连接导线截面或缩短连接导线的长度，减小实际二次负荷；也可以选择变比较大的电流互感器，以增大允许二次负荷。

4 电流互感器的选择4．1 实例分析某厂设置一座10 kV 变配电所，内设一台2 000kV·A / 10 / 0 . 4 kV 干式变压器。

高压低压配电柜的电流互感器的选择与安装注意事项在高压低压配电系统中，电流互感器是一种重要的装置，用于测量和监测电流的大小。

正确选择和安装电流互感器对于系统的正常运行和安全性至关重要。

本文将介绍高压低压配电柜的电流互感器的选择和安装注意事项。

1. 电流互感器的选择在选择电流互感器时，需要考虑以下几个因素：1.1 额定电流电流互感器的额定电流应与待测电路的额定电流相匹配。

过小的额定电流可能导致互感器过载，而过大的额定电流则可能导致互感器无法正确测量电流。

1.2 准确度等级电流互感器的准确度等级影响测量结果的精确性。

常见的准确度等级有0.1级、0.2级、0.5级等，需根据实际需要选择。

1.3 负载能力电流互感器的负载能力是指其能够接受的额定负载电流大小。

在选择时，需确保电流互感器能够满足待测电路的负载需求。

1.4 频率响应电流互感器在不同频率下的响应情况也需要考虑。

通常情况下，应选择具有较宽频率范围的电流互感器以适应不同频率的电流测量。

2. 电流互感器的安装正确的安装电流互感器有助于确保其正常工作和测量结果的准确性。

以下是一些安装注意事项：2.1 安装位置电流互感器的安装位置应选择在待测电路的合适位置，确保其能够正确地接收待测电流。

应尽量避免与其它电源、信号干扰源等设备的干扰。

2.2 连接方式电流互感器应采用正确的连接方式与系统连接。

连接时应确保接触良好，避免因连接不牢固或接触不良导致测量结果不准确。

2.3 绝缘和保护电流互感器应与系统电路正确绝缘，并采取适当的保护措施，以防止外界环境和条件对其造成损害。

绝缘和保护措施可以包括绝缘套管、防尘罩等。

2.4 校准和检测安装完成后，应对电流互感器进行校准和检测，验证其测量结果的准确性。

定期进行校准和检测，以确保电流互感器的长期稳定性和可靠性。

总结：正确选择和安装电流互感器对于高压低压配电柜系统的运行和安全至关重要。

在选择电流互感器时，需考虑其额定电流、准确度等级、负载能力和频率响应等因素。
