电流互感器ALH-0.66开口式电流互感器安装，调整，维修设备前，请阅读并理解说明书。

1概述1.1主要用途ALH-0.66开口式（开合式）电流互感器，采用高强度外壳全封闭结构，中心孔以穿铜牌为主，也可以穿电缆；适用于频率为50-60Hz 、额定电压为660V 及以下的电路和设备中，提供电流测量、监控和保护之用。

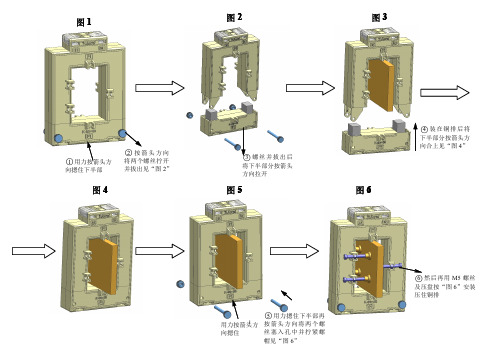

该电流互感器铁芯采用分割式设计，无需断开母线安装，拆卸方便；HK 系列利用按钮开合，操作便捷灵活高效，NK 系列利用螺钉锁定，闭合可靠，SK 系列输出电流为毫安级，广泛应用于电气线路和设备的电流测量、监控和保护。

P1、P2表示一次极性端，S1、S2表示二次极性端。

P1、S1及P2、S2为同名端（减极性）。

1.2型号的组成及其代表意义 1)HK/NK 系列的型号解释ALH -0.66HK50X80300/50.5R 2.5VA 1T①②③④⑤⑥⑦⑧2安全使用和注意事项1)严格按照铭牌上额定载荷、额定变比、准确度等级使用本产品；2) HK 系列和NK 系列二次接线端子S1、S2不得开路，且负载接线保证接触良好，以免互感器产生高电压危及设备和人身安全。

S1、S2应有一端可靠接地，以防止一二次间绝缘击穿；3)互感器开启后再合上时，需要对铁芯表面做无尘清洁处理，同时保证磁芯接触完好，否则会影响互感器精度；4）二次绕组回路中所串入仪表的阻抗不应超过相关技术标准的规定。

①互感器型号：沈阳变压器研究所注册批准的型号②额定电压等级：0.66kV ，即660V③辅助型号：HK 代表高效安装型开口式互感器；NK 代表常规型开口式互感器④穿孔规格：见规格尺寸表⑤额定电流比：“/”前后分别为一次侧二次侧电流，单位为A ⑥准确度等级：数字表示准确度级，R 为级⑦额定输出：输出载荷值，单位为VA ⑧穿芯匝数：一次电流的穿芯匝数，单位为T⑨辅助代码：无标注-按照常规型号供货；K-外壳为黑色；TH-湿热型；EP-英文铭牌 2)SKL/SKJ 系列的型号解释ALH -0.66SK10L 50A/50mA 1R 30Ω1T①②③④⑤⑥⑦⑧⑨①互感器型号：沈阳变压器研究所注册批准的型号②额定电压等级：0.66kV ，即660V ③辅助型号：SK 代表小型开口式互感器④穿孔规格：见规格尺寸表⑤连接型式：L 代表连体式，J 代表铰链式⑥额定电流比：“/”前后分别为一次侧二次侧电流⑦准确度等级：数字表示准确度级，R 为级⑧额定输出：输出载荷值，单位为Ω⑨穿芯匝数：一次电流的穿芯匝数，单位为T⑨准确级在下列额定电流（%）下的电流误差±% 在下列额定电流（%）下的相位差±（‘）±crad5201001205201001205201001200.20.750.350.20.2301510100.90.450.30.30.5 1.50.750.50.590453030 2.7 1.350.90.91.031.5111809060605.42.71.81.8表1:测量用电流互感器电流误差和相位差限值（0.2级～1级）4安装步骤与安装尺寸4.1外形尺寸（未注公差按GB/T 1804-2000 IT18级）4.1.1 HK 系列外形尺寸尺寸规格HK20X30外形尺寸(mm)穿孔尺寸(mm)安装方式WHD C AE 91.1117145.4145.4112.5147146185.54032.332.332.358505050225280.580.63282120.8A 、J80.9HK80X120HK80X80HK50X803技术特性3.1技术参数1)额定一次电流（Ipn ）：HK(300A ～1600A)、 NK (150A ～2000A)、SKL(5A ～600A)、SKJ(5A ～800A)2)额定二次电流（Isn ）：HK/NK(5A/1A)、SKL(2.5mA ～100mA)、SKJ(2.5mA ～100mA)3)额定工作电压（Un ）：AC660V （50/60Hz ）4)额定连续热电流(Icth)：HK/NK-1.2 x Ipn 5)额定短时热电流(Ith)：HK/NK-≥20x Ipn （1sec.）6)工频耐压：3kV ，（1min ,50Hz;外壳与二次端子间）7)绝缘等级：E8)外壳防火等级：HK/NK-V2、SK-V09)接线端子的型式：HK-螺钉（M5）压片紧固式、NK-螺钉压片紧固式、SK-自带1M 引出线（一端剥线10mm 浸锡）10)操作力矩：HK-拧紧力矩0.8~1.2N.m ,最大承受力矩2.0N.m 、NK-拧紧力矩0.4~0.8N.m ,最大承受力矩1.2N.m 11)安装及穿芯孔尺寸见“安装步骤与安装尺寸”12)防护等级：HK/NK -端子IP00，外壳IP3013)准确等级及对应误差值：HK/NK -见表1、SK-比值差见表13.2工作环境1)使用环境温度：-25～40℃，存储温度：-40～70℃；24小时平均环境温度不超过+35℃；2)空气相对湿度：24小时内平均不超过95%，1个月内平均不超过90%；3)安装地点的海拔：海拔不超过1000m ；4)振动或轻微地震：由外部原因引起的电流互感器振动或轻微地震可以忽略；5)污染等级：II 类4.2安装步骤及安装方式4.2.1 HK 系列安装步骤及安装方式1）先确认二次侧接线极性（P1对应S1；P2对应S2）；2）二次侧与电测仪表串联；3）打开产品的固定螺钉和卡扣，清洁铁芯表面，将产品挂到铜牌上，锁上固定螺钉,再扣上卡扣；4）利用产品自带的螺钉将压盘压住铜牌，固定好产品。

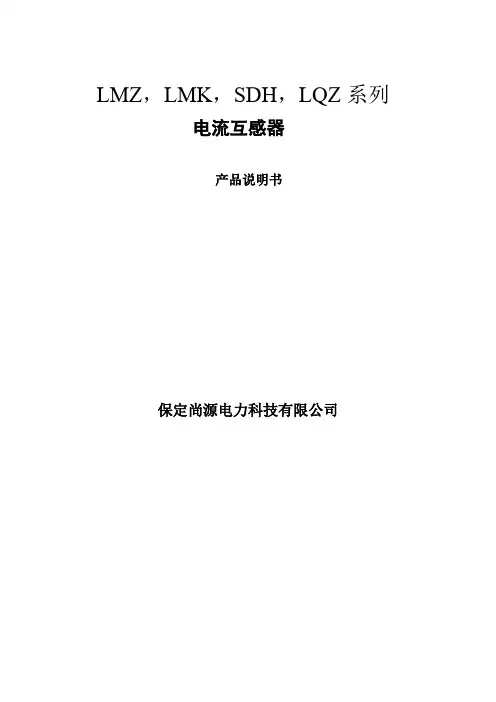

LMZ，LMK，SDH，LQZ系列电流互感器产品说明书保定尚源电力科技有限公司目录1，LMZ1/LMZJ1-0.5型电流互感器2，(BH)LMK2-0.66型电流互感器3，LMZ1-0.66型电流互感器4，SDH-0.66型电流互感器5，LQZ-0.66型电流互感器LMZ1/LMZJ1-0.5型电流互感器一,概述LMZ1-0.5 系列电流互感器供额定频率为50Hz、额定电压为0.5kV 及以下的交流线路中作电流、电能测量或继电保护用. 本型互感器为浇注绝缘式，穿心母线型电流互感器,下部有底座，供固定安装之用。

二.型号含义L M Z 1 J-0.5额定电压(KV)加大容量设计序号浇注式母线（排）型电流互感器三，使用环境条件1,互感器安装海拔高度不超过1000米2,环境温度：-5℃～40℃且平均不超过30℃3,额定电压：0.5KV 0.66KV4,互感器安装场所应干燥通风,空气相对湿度不大于80%且周围无侵蚀性和爆炸性的介质四,主要技术参数和安装尺寸图1 图2图3型号 ￠A BLMZ 1-0.5 30 － － 35 － －安装尺寸主要技术参数我公司特别推荐高精度S级电流互感器(BH)LMK 2-0.66型电流互感器 一,概述LMK-0.66系列产品适用于额定频率50Hz ，额定电压0.66kV 及以下电力系统中作电能计量、电流测量和继电保护用。

本型互感 器用于户内配电柜、箱内部型,电流互感器为母线型塑料壳式绝缘，产品下部有安装板供固定安装用，中间窗孔供一次母线排通过用。

本产品是绿色环保型 。

二,型号含义L M K 2- 0.66额定电压(KV)设计序号 外壳为开口式母线（排）型 电流互感器三，使用环境条件1,互感器安装海拔高度不超过1000米 2,环境温度：-5℃～40℃且平均不超过30℃ 3,额定电压：0.5KV 0.66KV4,互感器安装场所应干燥通风,空气相对湿度不大于80%且周围无侵蚀性和爆炸性的介质四,主要技术参数和安装尺寸图1 图2图3安装尺寸主要技术参数LMZ1-0.66型电流互感器一,概述LMZ1-0.66系列电流互感器供额定频率为50Hz、额定电压为0.66kV及以下的交流线路中作电流、电能测量或继电保护用. 本型互感器为浇注绝缘式，穿心母排型电流互感器,上端有安装螺丝供固定用二.型号含义L M Z 1- 0.66额定电压（KV）设计序号浇注绝缘式母排式电流互感器三，使用环境条件1,互感器安装海拔高度不超过1000米2,环境温度：-5℃～40℃且平均不超过30℃3,额定电压：0.5KV 0.66KV4,互感器安装场所应干燥通风,空气相对湿度不大于80%且周围无侵蚀性和爆炸性的介质四,主要技术参数和安装尺寸安装尺寸技术参数SDH-0.66型电流互感器一,概述SDH-0.66系列产品适用于额定频率50Hz ，额定电压0.66kV 及以下电力系统中作电能计量、电流测量和继电保护用。

一．概述;1.本说明书适用于户内低压电流互感器，如：LM-0.5，LMZ(J)1-0.5，LMZ(J)1-0.66，LMZ3(2)-0.66,LMZ3(2)-0.66(下称互感器）等系列的安装及使用。

2.互感器适用于0.66KV及以下的交流电路中作电流、电能的测量、监控、和继电器保护。

二．1。

额定电压：0.5kv~0.66kv;2.额定二次电流：5A；3.额定一次电流、额定输出及准确级见下表：4.绝缘性能：一次绕组对二次绕组及地和二次绕组对地能承受工频耐压4KV.5.绝缘耐热等级：E.三．安装使用及维护1.互感器可垂直或水平安装。

2.互感器的一次穿心匝数按名牌规定进行穿心，一次电流应从P1流向另一端，二次电流从S1经过外电路流向S2,互感器为减极性，连接到互感器的导线截面积不小于2.5mm2，并把“S2”接线端子接地。

3.互感器运行时严禁二次开路，以防产生高压对设备和人身造成伤害。

互感器的安装场所应干燥通风，空气相对湿度不大于80%且周围无侵蚀性和爆炸性介质。

5.互感器要周期性检定，对检定不合格的应进行维修或更换。

四．互感器采用不饱和树酯为主要绝缘材料，铁心采用普通硅钢片或超微晶材料，二次绕组采用铜（铝）漆包绕制。

五．互感器的额定一次电流、额定输出及准确级表型号额定一次电流A额定输出V A（CosØ=0.8,滞后）备注0.2S级0.5S、0.2级0.5级额定输出为5V A或10V A时其下限输出为3.75V A。

LMZ3(2)-0.665~500 5 600 5 5 750~1500 10 10 2000~3000 20 20LMZ1-0.5 LMZJ1-0.55~400 5 5 5 500~600 5 5 10LMZ1-0.5 LMZ(J)1-0.66 750~1500 5 10 10 2000~3000 10 20 20 4000~6000 20 40LMZ(J)1-0.66100 5 150~600 5 5LM-0.55~600 5 800~1500 10 2000~3000 20 4000~5000 40。

低压计量电流互感器接线方法一、前言低压计量电流互感器是电力系统中常用的一种测量设备，它可以将高电压的电流信号转化为较小的电流信号，以便于进行测量和监控。

在使用低压计量电流互感器时，正确的接线方法非常重要，否则会影响其测量精度和安全性。

本文将详细介绍低压计量电流互感器的接线方法。

二、低压计量电流互感器简介低压计量电流互感器是一种变压器，通常由铁芯和线圈组成。

当高电压的电流通过铁芯时，会在铁芯中产生磁场。

这个磁场会通过线圈传递出去，并在外部产生一个与高电压相同频率但较小的交流信号。

这个交流信号可以被用来进行测量和监控。

三、低压计量电流互感器接线方法1. 选择合适的接线方式低压计量电流互感器有两种常见的接线方式：直接式和间接式。

直接式是将负载放在二次侧上，而间接式是将负载放在主回路上，并使用额外的变比来降低电流信号。

选择合适的接线方式取决于具体的应用需求和测量精度要求。

2. 连接二次侧如果选择直接式接线方式，需要将负载连接到低压计量电流互感器的二次侧上。

通常情况下，二次侧有两个引脚，一个是“+”极，一个是“-”极。

需要将负载连接到这两个引脚上，并确保极性正确。

3. 连接主回路如果选择间接式接线方式，需要将低压计量电流互感器的一次侧连接到主回路上。

通常情况下，一次侧有两个引脚，一个是“+”极，一个是“-”极。

需要将主回路的电流信号通过这两个引脚传递给低压计量电流互感器。

4. 确认额定值在进行接线之前，需要确认低压计量电流互感器的额定值。

这包括额定电流、额定频率和额定负载等级。

在进行接线时，需要确保负载不超过额定负载等级，并且使用合适的导线和插头来连接。

5. 确认安全性在进行接线之前，需要确认安全性。

这包括确认所有设备都已经接地，并使用合适的绝缘材料来隔离电路。

在进行接线时，需要注意避免触碰裸露的导线和引脚，以及避免短路和过载等情况的发生。

6. 进行测试在完成接线之后，需要进行测试来确认低压计量电流互感器的测量精度和安全性。

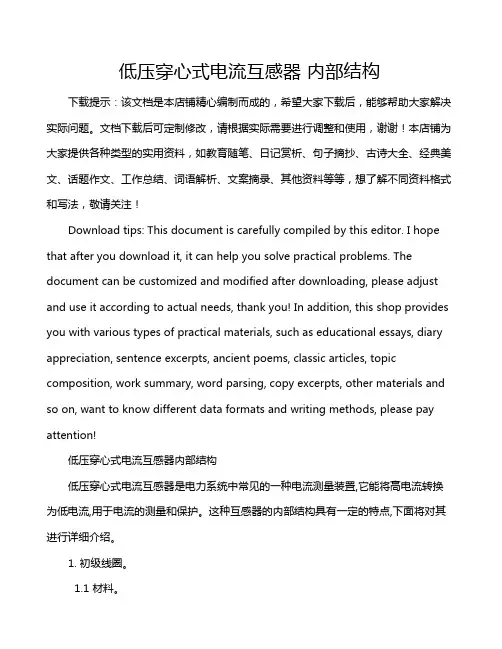

低压穿心式电流互感器内部结构下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!低压穿心式电流互感器内部结构低压穿心式电流互感器是电力系统中常见的一种电流测量装置,它能将高电流转换为低电流,用于电流的测量和保护。

低压开合式电流互感器安全操作及保养规程一、安全操作规程：1.在操作低压开合式电流互感器之前，必须确保设备通电前已经进行了完整的安全接地，并断开电源开关，确保设备不带电。

2.操作人员应配备个人防护装备，并确保装备完好。

如：绝缘手套、绝缘靴、绝缘胶布等。

3.在与低压开合式电流互感器进行接触时，应采取轻拿轻放的方式，避免碰撞、摔落和其他机械损坏。

4.严禁在湿润环境下操作低压开合式电流互感器，避免因湿润导致触电风险。

5.操作人员应遵守电压等级和额定电流的使用要求，避免使用过大或过小的电流，以免引发电器设备故障。

6.定期检查低压开合式电流互感器的接线是否牢固，是否出现松动，及时修复或更换有问题的连接件。

7.在对低压开合式电流互感器进行操作时，操作人员应保持集中注意力，不得因其他事务干扰，以免发生意外。

二、保养规程：1.每隔一段时间应对低压开合式电流互感器进行外观检查，检查是否有外部的机械损坏或表面污垢，及时清理和修复。

2.定期检查低压开合式电流互感器的连接端子是否松动，如发现松动应及时拧紧。

3.定期对低压开合式电流互感器的绝缘电阻进行检测，确保绝缘电阻符合安全要求。

4.定期检查低压开合式电流互感器的工作状态，检查是否有异常噪音或发热现象，及时更换有问题的部件。

5.如果长时间不使用低压开合式电流互感器，应将其放置在干燥通风的环境中，避免灰尘和湿气对设备的影响。

6.定期进行低压开合式电流互感器的维护保养，如更换损坏的配件、清洗污垢、润滑机械部件等。

7.在保养过程中，应遵循低压开合式电流互感器的相关维修和保养手册，按照规定的步骤进行维护工作。

综上所述，低压开合式电流互感器的安全操作和保养规程对于保证设备正常运行、延长使用寿命具有重要意义。

操作人员必须严格遵守安全操作规程，并按照保养规程进行定期保养维护，确保设备的安全可靠运行。

开口式电流互感器使用方法
开口式电流互感器是一种常用的电力测量设备，它可用于测量高压输电线路中的电流。

使用开口式电流互感器需要注意以下几点：
1. 选择合适的电流互感器型号。

不同的电流互感器适用于不同的电压等级和电流范围，应根据实际情况选择合适的型号。

2. 安装电流互感器。

电流互感器应安装在电路中，通常是在电缆或导线周围。

安装时应确保电流互感器的开口对准电路，同时注意保持电流互感器的干净和整洁。

3. 连接电流互感器。

电流互感器需连接至测量仪器，如电流表、多用表等。

连接时应按照电流互感器的相应接线方式进行，避免出现接错线的情况。

4. 测量电流。

在连接好电流互感器后，可进行电流测量。

注意测量时应保持安全，同时应遵循电流互感器的相关操作指南。

总之，使用开口式电流互感器需要注意安全和正确的操作方法，以确保测量结果的准确性和可靠性。

- 1 -。

低压电能计量用电流互感器0.5S级0.2S级安科瑞电气股份有限公司张小莉工业计量高精度电流互感器分为0.5S和0.2S级普通配电用电流互感器分为0.5级和0.2级其区别在于：0.5S(0.2S)级的精度比0.5（0.2）级高。

带S的是特殊的电流互感器，要求在1%-120%负荷范围内精度足够高，一般取5个负荷点测量其误差小于规定的范围。

精度高指S型能在更宽的电流范围内保证准确度，主要指下线电流。

一般的电流互感器要求在0.02In~Imax 范围内建成误差，见GB/T17215和15283;而S型的电流互感器则要求在0.01In~Imax范围内建成误差，见GB17883-19990.2S 0.5S交流静止式有功电度表。

目前国家标准中只规定了检测范围，并未指定具体负荷电流点。

最近正在起草国家的电能表型式评价大纲，规定大约如下：平衡负载1：Imax, In, 0.5In, 0.05In, 0.01In 0.5L和0.8C ：Imax, In, 0.5In, 0.1In, 0.02In 不平衡负载1Imax, In, 0.5In, 0.05In 0.5LImax, In, 0.5In, 0.1In实际上，在小量程时仪表的误差有可能是很大的一个值，这也是要求仪表检测时，常用量程要用到满量程的2/3左右的最好的原因。

而0.5S（0.2S）是要求每一点的相对误差都要在0.5（0.2）级，即每一点的绝对误差与这一点的测量范围的比值要达到0.5%（0.2%），而不是每一点的绝对误差与满量程的比值达到0.5%（0.2%）。

前者就是0.5S（0.2S）级，后者就是0.5（0.2）级。

如果不对，还请各位指教按GB/T 17883的注解：IEC 60185对测量范围在0.05In～1.2 In或0.05In～1.5 In或0.05In～2 In的互感器以及准确度等级为0.2S和0.5S表与所连接互感器的测量范围必须是相同的，且只有等级为0.2S和0.5S的互感器具有本标准中工作仪表的准确度要求时，仪表的测量范围才能是0.01In～1.2 In。

低压电流互感器型号参数主要包括以下几个方面：
1.额定电流比：指互感器所能测量最大电流与初级额定电流的比值，通常有
100A/5A、500A/5A、2000A/5A等规格。

2.额定电压：指互感器所适用的额定工作电压，通常有380V、400V、660V等
规格。

3.准确级：指互感器在额定负荷和规定频率下所给出的电流值准确程度，通常
有0.5级、1级、2级、5级等规格。

4.额定负荷：指互感器允许接入的二次负荷，以VA或W表示。

5.保护级数：指互感器的保护等级，通常有P级、S级、M级等规格，用于不
同的保护要求。

6.安装方式：指互感器的安装方式，通常有面板式、导轨式、嵌入式等规格。

7.其他参数：根据不同的使用环境和要求，可能还有其他相关参数，如温度范
围、湿度范围、防爆等级等。

需要注意的是，不同的型号和参数的互感器会有不同的应用场景和要求，选择合适的型号和参数对于保证电气系统的安全和稳定性至关重要。

同时，也需要注意正确安装和使用互感器，避免出现误差和安全问题。

025
LMK5-0.66系列为户内型电流互感器，适用于额定频率为50Hz ，额定电压至0.66kV 的交流电路中作电流测量、电能计量和继电保护用。

产品符合：GB/T 20840.1、GB/T 20840.2标准。

产品概述
选型指南
□ 环境温度：（-5~40）℃；□ 环境湿度：≤80%；□ 海拔高度：≤1000m ；
□ 安装场所：户内，且无金属粉尘及剧烈震动的场所；□ 安装方法：夹持母排安装。

正常工作条件和安装条件
主要由二次线圈和阻燃塑料外壳组成，两外壳通过铆钉铆合。

窗孔供母排通过或缠绕电线。

二次线圈由高磁导率的优质取向硅钢带或纳米晶软磁合金带材制作的环形或矩形铁芯与聚酯漆包圆线绕制而成。

结构特征
LMK5-0.66
系列电流互感器
026
主要技术数据
027
LMK5-0.66系列电流互感器
订货须知
订货时，需提供以下信息：
□ 型号、窗孔规格、二次负荷、准确级、电流比及数量。

□ 特殊要求。

订货举例：LMK5-0.66/30 2.5VA 0.5级100/5A 单匝式 100只； LMK5-0.66/130 20VA 0.5S 级5000/5A 100只。

图1 LMK5-0.66型 (30~50)
图2 LMK5-0.66型 (60~130)
外形及安装尺寸
互感器的外形及安装尺寸见图1图和表1。

~2表1
图3图4
图5。

低压电流互感器技术要求
1.低压电流互感器是一种重要的电力测量仪器，其技术要求包括以下几个方面：
2. 测量精度：低压电流互感器的测量精度应符合国家标准和行业标准的要求，通常为0.5级或0.2级。

3. 频率特性：低压电流互感器的频率特性应符合国家标准和行业标准的要求，通常为50Hz或60Hz。

4. 线性度：低压电流互感器的线性度应符合国家标准和行业标准的要求，通常为0.2%。

5. 绝缘性能：低压电流互感器的绝缘性能应符合国家标准和行业标准的要求，通常为4000V。

6. 温度特性：低压电流互感器的温度特性应符合国家标准和行业标准的要求，通常为-25℃至+55℃之间。

7. 防护等级：低压电流互感器的防护等级应符合国家标准和行业标准的要求，通常为IP20或IP67。

8. 外观质量：低压电流互感器的外观质量应符合国家标准和行业标准的要求，通常应具有良好的外观和结构，表面应无明显划痕和凹陷。

9. 安全性能：低压电流互感器的安全性能应符合国家标准和行业标准的要求，通常应符合IEC60044-1标准和GB1208标准的相关规定。

10. 使用寿命：低压电流互感器的使用寿命应符合国家标准和行
业标准的要求，通常为10年以上。

11. 维护保养：低压电流互感器的维护保养应符合国家标准和行业标准的要求，通常应按照产品说明书和相关规定进行维护保养。

低压电能计量用电流互感器0.5S级0.2S级安科瑞电气股份有限公司张小莉工业计量高精度电流互感器分为0.5S和0.2S级普通配电用电流互感器分为0.5级和0.2级其区别在于：0.5S(0.2S)级的精度比0.5（0.2）级高。

带S的是特殊的电流互感器，要求在1%-120%负荷范围内精度足够高，一般取5个负荷点测量其误差小于规定的范围。

精度高指S型能在更宽的电流范围内保证准确度，主要指下线电流。

一般的电流互感器要求在0.02In~Imax 范围内建成误差，见GB/T17215和15283;而S型的电流互感器则要求在0.01In~Imax范围内建成误差，见GB17883-19990.2S 0.5S交流静止式有功电度表。

目前国家标准中只规定了检测范围，并未指定具体负荷电流点。

最近正在起草国家的电能表型式评价大纲，规定大约如下：平衡负载1：Imax, In, 0.5In, 0.05In, 0.01In 0.5L和0.8C ：Imax, In, 0.5In, 0.1In, 0.02In 不平衡负载1Imax, In, 0.5In, 0.05In 0.5LImax, In, 0.5In, 0.1In实际上，在小量程时仪表的误差有可能是很大的一个值，这也是要求仪表检测时，常用量程要用到满量程的2/3左右的最好的原因。

而0.5S（0.2S）是要求每一点的相对误差都要在0.5（0.2）级，即每一点的绝对误差与这一点的测量范围的比值要达到0.5%（0.2%），而不是每一点的绝对误差与满量程的比值达到0.5%（0.2%）。

前者就是0.5S（0.2S）级，后者就是0.5（0.2）级。

如果不对，还请各位指教按GB/T 17883的注解：IEC 60185对测量范围在0.05In～1.2 In或0.05In～1.5 In或0.05In～2 In的互感器以及准确度等级为0.2S和0.5S表与所连接互感器的测量范围必须是相同的，且只有等级为0.2S和0.5S的互感器具有本标准中工作仪表的准确度要求时，仪表的测量范围才能是0.01In～1.2 In。

低压开口式电流互感器品种及选型方法1、概述开口式电流互感器又称开启式电流互感器或开合式电流互感器， 主要应用于配电系统改 造项目，安装方便，无须拆一次母线，亦可带电操作，不影响客户正常用电，为用户改造项 目节省人力、物力、财力，提高效率。

该系列电流互感器可与继电器保护、测量以及计量装 置配套使用。

2、国内主要品牌及型号国内生产低压开口式电流互感器厂家、型号品牌繁多，主要常见的产品有：哈尔滨三达 德电力 KH150、KH100、KH80、KH55、KH32、KH30、KH25、KH16 型开合式互感器；北京奥菲 科泰 OSMT-10 开启式电流互感器；广州国田电力 LDJK-10 开启式电流互感器；上海华通 LKZB-0.66 系列开合式电流互感器； 迪克森 DP(DBP)系列开口式电流互感器； 长沙瑞扬 Q125A 钳型电流互感器；北京中凯 ZKKM1-0.66 开口式母排电流互感器；上海安科瑞 AKH-0.66K 型 开 口 式 电 流 互 感 器 ， 即 AKH-0.66K-30*20 、 AKH-0.66K-80*50 、 AKH-0.66K-80*80 、 AKH-0.66K-120*80、AKH-0.66K-160*80；中宇国电 ZYKM-0.66 开口式母排电流互感器；山东 圣鸿电子开启式电流互感器； 仟佰实业 CT24 开口式电流互感器； 广州铭睿电子 MR-LXZK-0.66 系列开口式电流互感器；淄博元星 KH-8、KH-18、KH-100、KH-32、KH-150 开合式电流互感 器；上海苏特 KH-18、KH-32、KH-100、KH-150 开合式电流互感器等等。

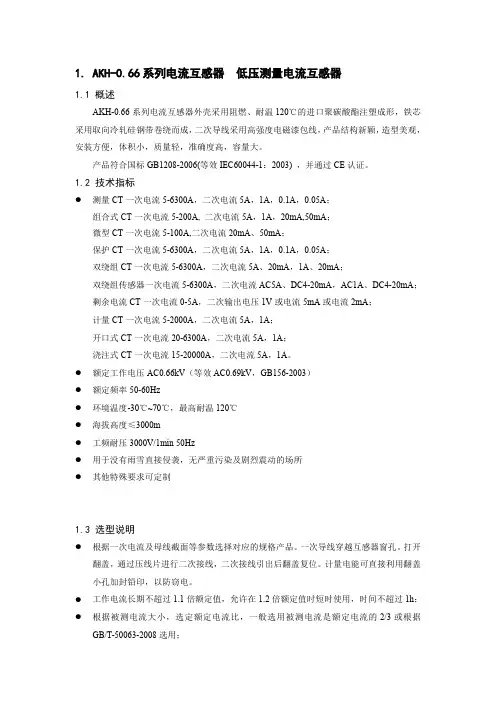

3、主要技术指标(以安科瑞 AKH-0.66K 为例)开口式 CT 一次电流 100-6300A，二次电流 5A，1A 额定工作电压 AC0.66kV（等效 AC0.69kV，GB/T156-2007） 额定频率 50-60Hz 环境温度-30℃~70℃，最高耐温 120℃ 海拔高度≤3000m 工频耐压 3000V/1min 50Hz 用于没有雨雪直接侵袭，无严重污染及剧烈震动的场所14、选型说明型号说明 AKH - 0.66 - K -□ -□-□ 安装方式 额定电流比 规格 如 30×20 开口式 额定电压(kV) 企业型号 规格尺寸尺寸 规格 K-30×20 K-80×50 K-80×80 K-120×80 K-160×80 规格参数对照表外形尺寸(mm) W 90 114 144 144 184 H 114 159 159 199 254 D 40 36 36 36 522穿孔尺寸 (mm) a 22 52 82 82 82 e 32 82 82 122 162安装尺寸(mm) M 50 78 108 108 120 N 49.5 49.5 49.5 49.5 49.5型 号额定电流比(A) 100/5 150/5 200/5 250/5 300/5 400/5 250/5 300/5 400/5 500/5 600/5 750/5 800/5 1000/5 250/5 300/5 400/5 500/5 600/5 750/5 800/5 1000/5 500/5 600/5 750/5 800/5 1000/5 1200/5 1250/5 1500/5 1000/5 1500/5 2000/5准确级 1.0 1.0 0.5 0.5 0.5 0.5 1 1 0.5 0.5 0.5 0.5 0.5 0.5 1 1 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.2 0.2 0.2 0.2 0.2额定负荷 （VA） 1.0 1.0 1.5 1.5 1.5 2.5 1.5 1.5 1.5 2.5 2.5 2.5 2.5 5 1.5 1.5 1.5 2.5 2.5 2.5 2.5 5 2.5 2.5 2.5 2.5 5 6 7.5 7.5 10 15 15 15 20 20 20K-30×20K-80×50K-80×80K-120×80K-160×802500/5 3000/5 4000/5 5000/53型 号额定电流比(A) 100/1 150/1 200/1 250/1 300/1 400/1 250/1 300/1 400/1 500/1 600/1 750/1 800/1 1000/1 250/1 300/1 400/1 500/1 600/1 750/1 800/1 1000/1 500/1 600/1 750/1 800/1 1000/1 1200/1 1250/1 1500/1 1000/1 1500/1 2000/1准确级 1 1 0.5 0.5 0.5 0.5 1 1 0.5 0.5 0.5 0.5 0.5 0.5 1 1 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.2 0.2 0.2 0.2 0.2额定负荷（Ω） 1 1 1.5 1.5 1.5 2.5 1.5 1.5 1.5 2.5 2.5 2.5 2.5 5 1.5 1.5 1.5 2.5 2.5 2.5 2.5 5 2.5 2.5 2.5 2.5 5 6 7.5 7.5 10 15 15 15 20 20 20K-30×20K-80×50K-80×80K-120×80K-160×802500/1 3000/1 4000/1 5000/15、安装方式44 ○ 装在铜排后将 2 ○按箭头方向 1 ○用力按箭头方 向摁住下半部 将两个螺丝拧开 并拔出 下半部分按箭头方 向合上 3 ○ 螺丝并拔出后 将下半部分按箭头 方向拉开6 ○然后再用M5 螺丝 及压盘压住铜排5 ○用力摁住下半部再5 用力按箭头方向摁住按箭头方向将两个螺 丝塞入孔中并拧紧螺 帽6。
