计量型电流互感器与电能表配套使用中的选型

电能表与电流互感器的合理选用低压计量装置在实际工作中常常出现电流互感器（ＴＡ）和电能表选用不当、联用不妥的现象，给企业造成很大损失。

特别在农村用电中，存在问题更为普遍。

例如，有一个用电户安装了一台２０ｋＶ·Ａ变压器，电工在计量装置中配３只５０／５Ａ的ＴＡ，再联用一只ＤＴ８—２５（５０）的电能表，一个月下来只计得用电量４５０ｋＷ·ｈ左右。

像ＴＡ变比选大、配小、准确级次不够，电能表容量偏大、偏小等更是常见。

笔者结合工作实际，针对计量装置的一些技术问题和有关规章，谈一些肤浅认识，以供大家参考。

１ ＴＡ的合理选用１．１ 本地区用电户多属第Ⅳ类、第Ⅴ类电能表计量装置，老规程要求ＴＡ准确级次为０．５级就可以，而新的ＤＬ／Ｔ４４８—２０００《电能计量装置技术管理规程》要求，应配置准确级次为０．５Ｓ级的ＴＡ。

１．２ 现在安装的低压电流互感器多采用穿心式，灵活性大，可根据实际负荷电流大小选择变比，但确定穿绕匝数要注意铭牌标注方法，否则容易出错。

通常穿绕匝数是以穿绕入互感器中心的匝数为准，而不是以绕在外围的匝数为准，当误为外围匝数时，计算计量电能将会出现很大差错。

１．３ ＴＡ如何选择，简单说来就是怎样确定额定一次电流的问题。

它应“保证其在正常运行中的实际负荷电流达到额定值的６０％左右，至少应不小于３０％”。

如有一台１００ｋＶ·Ａ配变供制砖机生产用电，负荷率为７０％左右，那么在正常生产时的实际负荷电流约１００Ａ，按上面所述标准选择，就应该配置１５０／５Ａ规格的ＴＡ，这样就保证了轻负荷时工作电流不低于３０％额定值，同时也满足了对ＴＡ的二次侧实际负荷的要求。

１．４ ＴＡ变比选大，在实际工作中常发生。

当用电处在轻负荷时，实际负荷电流将低于ＴＡ的一次额定电流的３０％，特别当负载电流低到标定电流值的１０％及以下时，比差增加，并且是负误差。

所以，为了避免ＴＡ长期运行在低值区间，对于农村负荷或变化较大的负荷，宜选用高于６０％额定值，只要最大负荷电流不超过额定值的１２０％即可。

电流互感器选型原则和方法电流互感器选型原则和方法一、前言电流互感器是一种非常重要的电力设备，广泛应用于电力系统中。

它的作用是将高电流转换为低电流，以便于测量、保护和控制等方面的应用。

因此，正确地选择适合的电流互感器对于保证系统运行的安全稳定具有非常重要的意义。

本文将从以下几个方面介绍电流互感器选型原则和方法。

二、选型原则1.符合使用条件在选择电流互感器时，首先需要考虑它是否符合使用条件。

例如，需要考虑其额定电压、额定频率、额定负荷等参数是否符合实际使用条件。

2.精度要求在选择电流互感器时，需要根据实际需求来确定其精度要求。

一般来说，精度越高的电流互感器价格越贵。

因此，在保证测量精度的前提下，应尽可能选择价格适中的产品。

3.安装方式在选择电流互感器时，需要考虑其安装方式。

一般来说，有固定式和插入式两种安装方式。

固定式适用于较小的负荷，在大型变压器等设备上使用插入式更为方便。

4.环境条件在选择电流互感器时，需要考虑其工作环境。

例如，需要考虑其耐受温度、防护等级等参数是否符合实际使用条件。

5.品牌和质量在选择电流互感器时，需要考虑其品牌和质量。

一般来说，知名品牌的产品质量相对较高，因此应尽可能选择知名品牌的产品。

三、选型方法1.确定额定电流在选择电流互感器时，首先需要确定其额定电流。

一般来说，应根据实际需求来确定额定电流。

例如，在测量小电流时可以选择额定电流较小的产品，在测量大电流时可以选择额定电流较大的产品。

2.确定精度等级在确定额定电流后，需要根据实际需求来确定精度等级。

一般来说，有0.5、1、3等精度等级可供选择。

应根据实际需求来确定最佳精度等级。

3.确定安装方式在确定精度等级后，需要考虑安装方式。

一般来说，固定式适用于较小的负荷，在大型变压器等设备上使用插入式更为方便。

4.确定环境条件在确定安装方式后，需要考虑环境条件。

例如，需要考虑其耐受温度、防护等级等参数是否符合实际使用条件。

5.选择品牌和质量在确定环境条件后，需要选择品牌和质量。

电气工程规范要求中的电流互感器选型与应用指南电气工程中，电流互感器（Current Transformer，CT）被广泛应用于电能计量、保护与控制等方面。

正确选型和应用电流互感器对于保证电力系统的安全运行至关重要。

本文旨在根据电气工程规范要求，为读者提供电流互感器选型与应用的指南。

1. 电流互感器选型要点电流互感器选型需要综合考虑以下几个要点：1.1 额定电流根据实际需求，选择适当的额定电流范围。

一般来说，电流互感器的额定电流应大于系统最大负荷电流的1.2-1.5倍，以保证互感器在额定条件下的准确度和稳定性。

1.2 负荷能力互感器的负荷能力是指互感器在一定时间内能承受的短时过载电流。

根据负荷能力要求，选取具有足够负荷能力的互感器，以应对系统可能出现的短时过载情况。

1.3 准确度等级根据测量的准确度要求，选择合适的准确度等级。

电气工程规范通常规定了准确度等级的要求，请参考相关规范标准进行选择。

1.4 频率响应特性电流互感器的频率响应特性应与实际应用系统的频率要求相匹配，以保证测量的准确性。

2. 电流互感器应用指南电流互感器在电力系统中的应用具有重要意义，以下是电流互感器的应用指南：2.1 安装位置电流互感器应安装在电力系统中电流变化较小的位置，以获得准确的测量结果。

一般建议在负荷侧主线中安装电流互感器。

2.2 联结方式电流互感器一般采用窄口安装，并与电流回路并联连接。

联结方式包括螺栓联结和焊接联结，应根据实际情况选择合适的方式。

2.3 防护措施电流互感器应采取适当的防护措施，以保证其运行的可靠性和安全性。

常见的防护措施包括绝缘罩、过压保护和电磁兼容设计等。

2.4 定期检测和维护为了保证电流互感器的准确度和稳定性，应定期进行检测和维护工作。

检测项目包括互感器的绝缘电阻、绝缘强度等，维护工作包括清洁互感器表面和紧固联结件等。

3. 总结与展望本文针对电气工程规范要求中的电流互感器选型与应用问题，提供了相应的指南。

互感器应用中的注意事项及选型互感器是将一次系统的电压、电流信息准确地传递到二次侧相关设备；将一次系统的高电压、大电流变换为二次侧的低电压（标准值）、小电流（标准值），使测量、计量仪表和继电器等装置标准化、小型化，并降低了对二次设备的绝缘要求；将二次侧设备以及二次系统与一次系统高压设备在电气方面很好地隔离，从而保证了二次设备和人身的安全。

1. 互感器定义：是电流互感器和电压互感器的统称，用于将高电压、大电流转换为低电压、小电流的器件，用于测量或保护系统。

1.1分类互感器根据测试对象的不同可以分为：电流互感器和电压互感器。

2.电流互感器电流互感器（又称CT）是按一定比例和准确度转换电流的大小的仪器，电流互感器在电工测量和继电保护中的主要作用是将高压电流和低压大电流变成电压较低的小电流，供给仪表和继电保护装置，并将仪表和继电保护与高压电路隔开。

电流互感器的二次侧额定电流均为5A，这使得测量仪表和继电保护装置的使用安全、方便，也使其在制造上可以标准化，简化制造工艺并降低成本。

根据结构不同，电流互感器又可以分为：a、普通电流互感器。

其结构较为简单，有相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。

其工作原理已变压器基本相同，一次绕组的匝数（N1）较少，直接串联于电源线路中，一次负荷电流（I1）通过一次绕组时）产生的交变磁通，感应产生按比例减小的二次电流（I2）；二次绕组的匝数（N2）较多，。

与仪表、继电器、变送器等电流线圈的二次负荷（Z）串联形成闭合回路，由于一次绕组与二次绕组有相等的安培匝数，I1N1=I2N2，电流互感器额定电流比电流互感器实际运行中的负荷阻抗小。

二次绕组接近于短路状态，相对于一台短路运行的变压器。

图 1 普通电流互感器b、穿心式电流互感器其本身结构不设一次绕组，载流（负荷电流）导线由L1至L2穿过由硅钢片擀卷制成的圆形或其它形状的铁心起一次绕组作用。

二次绕组直接均匀缠绕在圆形铁心上，与仪表、继电器、变送器等电流线圈的二次负荷串联形成闭合回路。

一文看懂电流互感器选型原则和方法及使用方法电流互感器的选用原则及方法1、额定电压电流互感器额定电压应大于装设点线路额定电压。

2、变比应根据一次负荷计算电流IC选择电流互感器变比。

电流互感器一次侧额定电流标准比（如20、30、40、50、75、100、150、2×a/C）等多种规格，二次侧额定电流通常为1A或5A。

其中2×a/C表示同一台产品有两种电流比，通过改变产品的连接片接线方式实现，当串联时，电流比为a/c，并联时电流比为2×a/C。

一般情况下，计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流（即计算IC）。

如线路中负荷计算电流为350A，则电流互感器的变流比应选择400/5。

保护用的电流互感器为保证其准确度要求，可以将变比选得大一些。

3、准确级应根据测量准确度要求选择电流互感器的准确级并进行校验。

下表为不同准确级电流互感器的误差限值：准确级选择的原则：计费计量用的电流互感器其准确级不低于0．5级；用于监视各进出线回路中负荷电流大小的电流表应选用1．0—3．0级电流互感器。

为了保证准确度误差不超过规定值，一般还校验电流互感器二次负荷（伏安），互感器二次负荷S2不大于额定负荷S2n，所选准确度才能得到保证。

准确度校验公式：S2≤S2n。

二次回路的负荷l：取决于二次回路的阻抗Z2的值，则：S2=I2n2︱Z2︱≈I2n2（∑︱Zi︱+RWl+RXC）或S2V1≈∑Si+I2n2（RWl+RXC）式中，Si、Zi为二次回路中的仪表、继电器线圈的额定负荷和阻抗，RXC为二次回路中所有接头、触点的接触电阻，一般取0．1Ω，RWL为二次回路导线电阻，计算公式化为：RWL=LC/（r×S）。

式中，r为导线的导电率，铜线r=53m/（Ωmm2），铝线r=32m（Ωmm2），S为导线截面积（mm2），LC为导线的计算长度（m）。

设互感器到仪表单向长度为L1，则：L1互感器为星形接LC=L1两相V形接线2L1一相式接线继电保护用的电流互感器的准确度常用的有5P和l0P。

电表与互感器的选择与型号之杨若古兰创作一、电能表的定义电度表是用来主动记录用户电量的仪表，用以计算电费.所谓一度电（即1Kw.h），暗示功率为1000W的用电器用电1小时所耗用的电能.电度表有单相、三相之分.三相三线制用于动力，三相四线制用于照明或含三相用电设备的动力线路的计费.选用时应根据电源及负荷情况选择.1、单相直接接入电度表额定电流:1.5(6)A1（2）A 2（4）A2.5（5）A 2.5(10)A5（10）A 5(20)A 5(30)A 10(40)A 10(60)A 15(60)A 20(80)A 极限20(100)A(极少用到)等，最大可达100A，括号前的为基本电流值，也称叫标定电流，是作为计算负载基数电流值的，括号内的电流叫额定最大电流，是能使电能表持久正常工作，而误差与温升完整满足规定请求的最大电流值..通过电能表的电流可高达基本电流的2～8倍，达不到2倍表上只标基本电流值.也就是说，如果某用户所装电能表只标有一个电流值，如5A，这只是基本电流值，并不是答应通过的最大电流.对于这类电能表普通可以超载到120%也不会发生成绩，而且能满足电能表的精确测量.另一方面，感应系电能表因为其动弹机构阻力较大，按尺度规定起动电流不克不及低于基本电流的0．5%（精确度为级的电能表），可见电能表轻载到基本电流的0．5%以下时可能没法起动.如果负载经常在100A摆布的话建议选装三相四线电能表绝对平安. 20(100)A的电能表在单相电能表电流规格中已属极限. 如果最大负载电流超出80A 可以适当选择此规格.普通单项电度表答应短时间通过的最大额定电流为额定电流的2倍，少数厂家的电度表为额定电流的3倍和4倍.2、三相四线电度表额定电流：5(30)A 10(60)A 20(80)A30(100)A等.长时间答应通过的最大额定电流普通可为额定电流的1.5倍，经常使用有1.5(6)A 此规格均使用互感器接入.经常使用表法如下：电压标法: 3X220/380 三相四线标法3X380 三相三线标法规程规定“经电流互感器接入的电能表,其标定电流宜不超出电流互感器额定二次电流的30%,其额定最大电流应为电流互感器额定二次电流的120%摆布”电流互感器二次电流已尺度化为5A,那么它的30%就是1.5 A,其额定最大电流值就是6A.这就是1.5和6A的由来.3、正常情况下电能表安装规格是由国家电力部分格据当地经济情况和用电量情况统一选装的.个人不克不及随意安装. 不过在此还是进行说明下.例如: 家中有如下电器: 电冰箱: 500W 洗衣机: 500W 电磁炉: 2000W 空调: 2000W 微波炉: 2000W 电脑:300W 电视机:150W 音响:500W 电热水器: 1500W 再加上各种照明及相干用电设备假设为300W 根据: P=UI得出国内民用照明电电压为220V 其电流总和为: 44.3A 那么在选择电能表时即可选择10(60)A 这一规格. 为何呢,因为在空调和冰箱在启动时其电流是大于正常工作时电流的.是以必须留不足量. 防止出现不测情况.以此类推我们就可以算出合适本人的电能表.那么为何非要如许算呢,既然如许我买个最大的就行了,不必但心了.不克不及这么理解的. 第一,电能表规格分歧价格就纷歧样. 普通电流越大价格越贵. 第二. 是计量成绩.尺度请求1级表启动电流为其基本电流的4‰. 所以才会用出现选择合适计量规格的说法. 1.5(6)A与20(80)A的启动电流不同就很大的.前者为6mA 后者为80mA. 启动电流是指电能表开始计量的上限值.小于启动电流,电能表将不克不及正常的计量或不计量.那么这部分功率就成了损耗.只能在总表上体显出来.4、型号及其含义.电度表型号是用字母和数字的排列来暗示的，内容如下：类别代号+组别代号+设计序号+派生号 .如我们经常使用的家用单相电度表：DD8624型、DDS97l 型、DDSY97l型等.①、类别代号: D电度表②、组别代号暗示相线：D单相；S三相三线；T三相四线. 暗示用处的分类：D多功能；S电子式；X无功；Y预支费；F复费率.③、设计序号用阿拉伯数字暗示，每个制作厂的设计序号分歧，如长纱希麦特电子科技发展无限公司设计生产的电度表产品存案的序列号为971，正泰公司的为666等. 综合上面几点：DD暗示单相电度表：如DD971型 DD862型DS暗示三相三线有功电度表：如DS862，DS97l型DT暗示三相四线有功电度表：如DT862、DT971型 DX暗示无功电度表：如DX97l、DX864型DDS暗示单相电子式电度表：如DDS97l型D丅S暗示三相四线电子式有功电度表：如DTS97l型DDSY暗示单相电子式预支费电度表：如DDSY97l型DTSF暗示三相四线电子式复费率有功电度表：如DTSF97l 型DSSD暗示三相三线多功能电度表：如DSSD97l型④、基本电流和额定最大电流基本电流是确定电度表有关特性的电流值，额定最大电流是仪表能满足其制作尺度规定的精确度的最大电流值. 如 5(20)A 即暗示电度表的基本电流为5A，额定最大电流为20A，对于三相电度表还应在前面乘以相数，如 3x5(20)A.⑤、参比电压指的是确定电度表有关特性的电压值对于三相三线电度表以相数乘以线电压暗示，如3x380V.对于三相四线电度表则以相数乘以相电压或线电压暗示，如3x220/380V.对于单相电度表则以电压线路接线端上的电压暗示，如220V.二、三相四线电度表的读法a、如果您的三相四线电度表是最右侧没有红色读数框的，那黑色读数框的都是整数，只是在最右侧(即个位数)的"计数轮"的右侧带有刻度，而这个刻度就是小数点后的读数；如果是带有红色读数框的，那红色读数框所显示的就是小数.b、如果您的表输出是不带电流互感器的，那表上显示的读数就是您实际用电的计量读数，如果是计量带有互感器的，那要看互感器的规格了，比方用的是100/5的互感器，那它的倍率为20(即100除以5)，如果是200/5的即倍率为40，如果是500/5的，那倍率就是100.以此类推，把表上显示的读数，再乘以这个倍率，就是您实际使用的电量数，单位为KWh(千瓦时：度).即：实际用电量=实际读数×倍率c、互感器如果不只绕一匝，那么，实际用电量=互感器倍率/互感器匝数×实际读数.匝数，指互感器内圈导线的条数，不指外圈.普通计量收费时，大多不计小数位的读数. 三、一度电是多少关于一度电的成绩，举例说明，在用电器的额定电压下，一个1000瓦的用电器使用上一个小时就耗费1度电.如果1度电1元币，那么说，一个1000瓦的用电器使用上一个小时就花掉1元钱.例如，一只电饭煲，它的说明书上标1000W220V，那么这只电饭煲在家里用上一小时就花掉1币.二、电流互感器的选择1、0.1、0.2级、0.5级是电度表的计量精度，精度越高价格越高，普通计量收费的选0.5级，其它情况取1级或3级.150/5是电流互感器的变比，电流互感器是按比例将大电流表变成小电流，比方150/5就是按1/30的比例将大电流变小，目的有二：一是为了降低计量设备电表的造价；二是为了将电表尺度化，使用电表的输入电流只要1A或5A 两个规格，具体是选1A还是5A，就看您选择的电流互感器变比，比方选150/5的，就选5A的电度表，选150/1电流互感器,就选1A的电度表.电度表读数时，须要再乘上刚才的变比，才是终极的用电数.和电流互感器相连使用的电度表只要1A和5A两种，和睦Ct匹配使用的品种较多.电流互感器变比的规格很多：50/5,75/5,100/5,150/5,200/5,250/5,300/5,400/5,600/5,800/5,10 00/5,1200/5,2000/5,4000/52、各种电度表型号低压电流互感器电流互感器的型号由字母符号及数字构成，通常暗示电流互感器绕组类型、绝缘品种、使用处合及电压等级等.字母符号含义如下：第一名字母：L——电流互感器.第二位字母：M——母线式(穿心式)；Q——线圈式；Y——低压式；D——单匝式；F——多匝式；A——穿墙式；R——装入式；C——瓷箱式.第三位字母：K——塑料外壳式；Z——浇注式；W——户外式；G——改进型；C——瓷绝缘；P——中频.第四位字母：B——过流呵护；D——差动呵护；J——接地呵护或加大容量；S——速饱和；Q——加强型.字母后面的数字普通暗示使用电压等级.例如：LMK－0.5S 型，暗示使用于额定电压500V及以下电路，塑料外壳的穿心式S级电流互感器.LA－10型，暗示使用于额定电压10kV电路的穿墙式电流互感器.SDH型型号暗示：例如SDH3/0.662500/5A DH：电流互感器代码（电及互的拼音首字母）3/0.66：暗示一测量级的绕组精确度为3级；另一呵护级绕组精确度为0.66级. 2500/5A：暗示一次绕组额定电流为2500A，二次绕组的额定电流为5A.据此可看出此电流互感器变比为500倍.注：因二次额定电流规定一概为5A，故实际上是以一次绕组额定电流来划分规格的大小.选用时，就应根据一次回路额定电流来选用适当的规格. L电流互感器 Q线圈式 Z浇注绝缘 J加大容量.。

电表与互感器的选择与型号一、电能表的定义电度表是用来自动记录用户电量的仪表，用以计算电费。

所谓一度电（即），表示功率为1000W的用电器用电1小时所耗用的电能。

电度表有单相、三相之分。

三相三线制用于动力，三相四线制用于照明或含三相用电设备的动力线路的计费。

选用时应根据电源及负荷情况选择。

?1、单相直接接入电度表额定电流:(6)A 1（2）A 2（4）A （5）A (10)A 5（10）A 5(20)A 5(30)A 10(40)A 10(60)A 15(60)A 20(80)A 极限 20(100)A(极少用到)等，最大可达100A，括号前的为基本电流值，也称叫标定电流，是作为计算负载基数电流值的，括号内的电流叫额定最大电流，是能使电能表长期正常工作，而误差与温升完全满足规定要求的最大电流值。

通过电能表的电流可高达基本电流的2～8倍，达不到2倍表上只标基本电流值。

也就是说，如果某用户所装电能表只标有一个电流值，如5A，这只是基本电流值，并非允许通过的最大电流。

对于这种电能表一般可以超载到120%也不会发生问题，而且能满足电能表的准确测量。

另一方面，感应系电能表由于其转动机构阻力较大，按标准规定起动电流不能低于基本电流的0．5%（准确度为级的电能表），可见电能表轻载到基本电流的0．5%以下时可能无法起动。

如果负载经常在100A左右的话建议选装三相四线电能表相对安全. 20(100)A的电能表在单相电能表电流规格中已属极限. 如果最大负载电流超过80A 可以适当选择此规格。

一般单项电度表允许短时间通过的最大额定电流为额定电流的2倍，少数厂家的电度表为额定电流的3倍和4倍。

?2、三相四线电度表额定电流：5(30)A 10(60)A 20(80)A 30(100)A等。

长时间允许通过的最大额定电流一般可为额定电流的倍，常用有(6)A 此规格均使用互感器接入。

常用表法如下：电压标法: 3X220/380 三相四线标法3X380 三相三线标法规程规定“经电流互感器接入的电能表,其标定电流宜不超过电流互感器额定二次电流的30%,其额定最大电流应为电流互感器额定二次电流的120%左右”电流互感器二次电流已标准化为5A,那么它的30%就是 A,其额定最大电流值就是6A。

电能表及互感器的选择(1)准确度等级0.2*级电流互感器仅指发电机出口电能计量装置中配用。

S级电能表与非S级电能表的主要区别在于对轻负载计量的准确度要求不同。

非S级电能表在5%Ib以下没有误差要求，而S级电能表在1%Ib即有误差要求。

(2)、一、二类用于贸易结算的电能计量装置中电压互感器二次回路电压降应不大于其额定二次电压的0.2%；其他电能计量装置中电压互感器二次回路电压降应不大于其额定二次电压的0.5%。

(3)、低压供电，负荷电流为50A以下时，宜采用直接接入式电能表；负荷电流为50A及以上时，宜采用经电流互感器接入式的接线方式。

(4)、一、二、三类贸易结算用电能计量装置应按计量点配置计量专用电压、电流互感器或者专用二次绕组。

电能计量专用二次绕组极其二次回路不得接入与电能计量无关的设备。

(5)、35KV以上贸易结算用电计量装置中电压互感器二次回路，应不装设隔离开关辅助接点，但可装熔断器；35KV以下贸易结算用电计量装置中电压互感器二次回路，应不装设隔离开关辅助接点和熔断器。

(6)、互感器二次回路的连接导线应采用铜质单芯绝缘线，对电流二次回路，连接导线截面积应按电流互感器的额定二次负荷计算确定，至少应不小于4平方毫米。

对电压二次回路，连接导线截面积应按允许的电压降计算确定，至少应不小于2.5平方毫米。

(7)、电流互感器额定一次电流的确定，应保证其在正常运行中的实际负荷电流达到额定值的60%左右，至少应不小于30%。

否则应选用高动热稳定电流互感器以减小变比。

(8)、经电流互感器接入的电能表，其标定电流宜不超过电流互感器额定二次电流得30%，其额定最大电流应为电流互感器额定二次电流的120%左右。

直接接入电能表的标定电流应按正常运行负荷电流的30%左右进行选择。

(9)、为提高低负荷计量的准确性，应选用过载4倍及以上的电能表。

4、电能计量装置的验收电能计量装置投运前进行验收的项目及内容是；技术资料、现场核查、验收试验、验收结果的处理。

电能表的选择人民教育出版社物理室付荣兴根据国家标准GB/T15283－94和国际标准IEC521－1988电能表标有两个电流值，如10（20）A。

这里所标10A为基本电流（basic current），符号，是确定仪表有关特性的电流值，也称此电流值为标定电流。

括号内所标（20）A 为额定最大电流（rated maximum current），符号，为仪表能满足标准规定的准确度的最大电流值。

通过电能表的电流可高达基本电流的2～8倍，达不到2倍表上只标基本电流值。

也就是说，如果某用户所装电能表只标有一个电流值，如5A，这只是基本电流值，并非允许通过的最大电流。

对于这种电能表一般可以超载到120%也不会发生问题，而且能满足电能表的准确测量。

另一方面，感应系电能表由于其转动机构阻力较大，按标准规定起动电流不能低于基本电流的0．5%（准确度为级的电能表），可见电能表轻载到基本电流的0．5%以下时可能无法起动。

在我国家庭住宅供电线路电压是220V，频率是50Hz，所选电能表的额定电压和适用频率应与此线路电压、频率一致，也应是220V，50Hz。

选择电能表时，电流值选择最重要，也最复杂。

其一是起动电流，即能够使转盘连续转动的最小电流；其二是最大额定电流相对基本电流的倍数。

另外，老式表和新式表在性能方面有差异。

目前老住宅仍在使用的旧式电能表，起动电流比较大，一般为（5%～10%）；最大额定电流小，一般≤2 ，在表盘的盘面上只标一个电流值，且笼统地称为额定电流。

所以在旧电工手册中指出，使用时负载电路的电流应大于额定电流的10%，小于120%或小于125%。

根据国家标准GB/T15283－94和国际标准IEC521－1988生产的电能表，新建住宅中使用的电能表起动电流小，对于级表来说为0．5% ；最大额定电流大，一般最大额定电流为（2～4），有的可达（6～8）。

在新电能表表盘的盘面上标有两个电流值，如5（20A），选用这个电能表时一方面要注意负载最小电流不能低于起动电流，即0．5%×≥5A＝0．025A；另一方面长期使用的电流表值不能高于最大额定电流值20A。

电表与互感器的选择与型号一、电能表的定义电度表是用来自动记录用户电量的仪表，用以计算电费。

所谓一度电（即1K w.h），表示功率为1000W的用电器用电1小时所耗用的电能。

电度表有单相、三相之分。

三相三线制用于动力，三相四线制用于照明或含三相用电设备的动力线路的计费。

选用时应根据电源及负荷情况选择。

1、单相直接接入电度表额定电流:1.5(6)A 1（2）A 2（4）A 2.5（5）A 2.5(10)A 5（10）A 5(20)A 5(30)A 10(40)A 10(60)A 15(60)A 20(80)A 极限 20(100)A(极少用到)等，最大可达100A，括号前的为基本电流值，也称叫标定电流，是作为计算负载基数电流值的，括号内的电流叫额定最大电流，是能使电能表长期正常工作，而误差与温升完全满足规定要求的最大电流值。

通过电能表的电流可高达基本电流的2～8倍，达不到2倍表上只标基本电流值。

也就是说，如果某用户所装电能表只标有一个电流值，如5A，这只是基本电流值，并非允许通过的最大电流。

对于这种电能表一般可以超载到120%也不会发生问题，而且能满足电能表的准确测量。

另一方面，感应系电能表由于其转动机构阻力较大，按标准规定起动电流不能低于基本电流的0．5%（准确度为级的电能表），可见电能表轻载到基本电流的0．5%以下时可能无法起动。

如果负载经常在100A左右的话建议选装三相四线电能表相对安全. 20(100)A的电能表在单相电能表电流规格中已属极限. 如果最大负载电流超过80A 可以适当选择此规格。

一般单项电度表允许短时间通过的最大额定电流为额定电流的2倍，少数厂家的电度表为额定电流的3倍和4倍。

2、三相四线电度表额定电流：5(30)A 10(60)A 20(80)A 30(100)A等。

长时间允许通过的最大额定电流一般可为额定电流的1.5倍，常用有1.5(6)A 此规格均使用互感器接入。

常用表法如下：电压标法: 3X220/380 三相四线标法3X380 三相三线标法规程规定“经电流互感器接入的电能表,其标定电流宜不超过电流互感器额定二次电流的30%,其额定最大电流应为电流互感器额定二次电流的120%左右”电流互感器二次电流已标准化为5A,那么它的30%就是1.5 A,其额定最大电流值就是6A。

多用户电能表如何选择电流互感器很多设备都是相辅相成的，多用户电能表也是，多用户电能表一般和电流互感器一起使用，那么大家知道多用户电能表是如何选择电流互感器的吗?下面我们就一起来看看吧!多用户电能表如何选择电流互感器150/5是电流互感器的变比，电流互感器是按比例将大电流表变为小电流，比如150/5就是按1/30的比例将大电流变小，目的有二：一是为了降低计量设备多用户电能表的造价;二是为了将多用户电能表标准化，使用多用户电能表的输入电流只有1A或5A两个规格，具体是选1A还是5A，就看您选择的电流互感器变比，比如选150/5的，就选5A的电度表，选150/1电流互感器,就选1A。

的多用户电能表。

多用户电能表读数时，需要再乘上刚才的变比，才是最终的用电数。

和电流互感器相连使用的多用户电能表只有1A和5A两种。

智能多用户电能表作为电网的入户接口，一方面电网通过智能电表将安全、高质的电能输送到用户的用电设备上;而随着新能源的广泛应用，许多分布式新能源，如风能、太阳能等，已经在用户端得到了充分的使用，这种微型分布式能源也可以通过智能电表反馈到电网中，与电网实现并网。

所以智能电表需要具备双向电能传输和计量的功能。

互感器和多用户电能表的选择，应根据测量的精度要求、被测量的大小以及使用环境等因素综合考虑。

选择互感器的电流为额定电流的1.2倍，只能大不能小，一般在1.2到1.5倍之间取整;我公司本着诚信务实、服务客户、走向未来的宗旨、愿与广大客户共谋发展、携手并进、合作共赢.热忱欢迎新老客户及各界朋友光临惠顾、并洽谈业务。

智能多用户电能表作为电网的入户接口，一方面电网通过智能电表将安全、高质的电能输送到用户的用电设备上;而随着新能源的广泛应用，许多分布式新能源，如风能、太阳能等，已经在用户端得到了充分的使用，这种微型分布式能源也可以通过智能电表反馈到电网中，与电网实现并网。

所以智能电表需要具备双向电能传输和计量的功能。

计量用电流互感器的选择及使用摘要：本文介绍了计量用电流互感器的选择原则,并对其在使用中应注意的问题进行了阐述关键词：计量电流互感器电能计量装置主要由电能表、计量用电压互感器、电流互感器及二次回路等部分组成，电流互感器是能计量装置的重要组成部分，现介绍计量用电流互感器的选择原则和使用注意事项。

1 选择的原则1.1额定电压的确定电流互感器的额定电压un应与被测线路的电压ul相适应，即un≥ul。

1.2额定变比的确定通常根据电流互感器所接一次负荷来确定额定一次电流i1，即: i1=p1/u ncosψ式中un——电流互感器的额定电压，kv;p1——电流互感器所接的一次电力负荷，kva;cosψ——平均功率因数，一般按cosψ=0.8计算。

为保证计量的准确度，选择时应保证正常运行时的一次电流为其额定值的60%左右，至少不得低于30%。

电流互感器的额定变比则由额定一次电流与额定二次电流的比值决定。

1.3额定二次负荷的确定互感器若接入的二次负荷超过额定二次负荷时，其准确度等级将下降。

为保证计量的准确性，一般要求电流互感器的二次负荷s2必须在额定二次负荷s2n的25%~100%范围内，即:0.25s2n≤s2≤s2n1.4额定功率因数的确定计量用电流互感器额定二次负荷的功率因数应为0.8~1.0。

1.5准确度等级的确定根据电能计量装置技术管理规程（dl/t448-2000）规定，运行中的电能计量装置按其所计量电能量的多少和计量对象的重要程度，分为i、ii、iii、iv、v五类，不同类别的电能计量装置对电流互感器准确度等级的要求也不同，详见下表:电流互感器的配置1.6互感器的接线方式计量用电流互感器接线方式的选择，与电网中性点的接地方式有关，当为非有效接地系统时，应采用两相电流互感器，当为有效接地系统时，应采用三相电流互感器，一般地，作为计费用的电能计量装置的电流互感器应接成分相接线（即采用二相四线或三相六线的接线方式），作为非计费用的电能计量装置的电流互感器可采用二相三线或三相线的接线方式，各种接线方式如下图所示:1.7互感器二次回路导线的确定由于电流互感器二次回路导线的阻抗是二次负荷阻抗的一部分，直接影响着电流互感器的误差，因而哪二次回路连接导线的长度一定时，其截面积需要进行计算确定。

低压计量型电流互感器品种及选型方法 -互感器1、概述计量型电流互感器专用于工业计量，与电能表配套使用，计量精确牢靠。

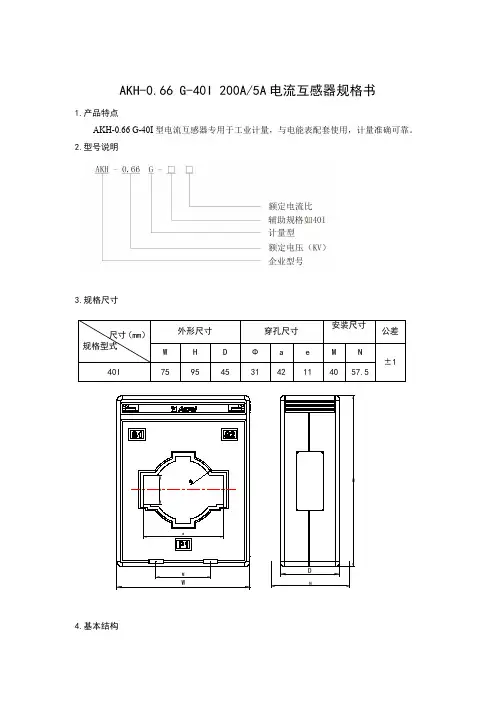

2、国内主要品牌及型号国内生产低压计量型电流互感器厂家、型号品牌繁多，主要常见的产品有：上海安科瑞AKH-0.66G系列计量型电流互感器，即AKH-0.66G-30*30I、AKH-0.66G-40I、AKH-0.66G-60I、AKH-0.66G-60II、AKH-0.66G-80I、AKH-0.66G-80II、AKH-0.66G-100II等等。

3、主要技术指标(以安科瑞AKH-0.66G为例) 计量CT一次电流5-2000A，二次电流5A，1A 额定工作电压AC0.66kV（等效AC0.69kV，GB/T156-2007）额定频率50-60Hz 环境温度-30℃~70℃，最高耐温120℃海拔高度≤3000m 工频耐压3000V/1min 50Hz 用于没有雨雪直接侵袭，无严峻污染及猛烈震惊的场所4、选型说明l 型号说明l 规格尺寸尺寸规格外形尺寸(mm)穿孔尺寸(mm)安装尺寸(mm)WHDaeΦMNG-30×30I8510250321122/57.5G-40I7598454231114057.5G-60I1021304561 .521454257.5G-60Ⅱ102125456133/4257.5G-80I118140458211526057.5G-80Ⅱ117119458232/6057.5G-100Ⅱ1451254510335/8057.5l 规格参数对比表规格额定电流比(A)精确级及相应额定负荷(VA)穿心匝数(匝)母排规格(mm)/根数电缆最大外径(mm)安装方式0.20.5S0.2SG-30×30I5/52.52.52.516/φ22F10/52.52.52.5815/52.52.52.5620-25/52.52.52.5430/52.52.52 .5340-75/52.52.52.52100-150/52.52.52.5130×10/1E、F200/5553.751250-400/55551G-40I200-250/52.52.5140×10/1φ30A、C300-400/52.52.52.51450-500/55551600/5101051G-60I200-250/52 .52.5160×10/1φ44A、C、D300-400/52.52.52.51450-500/55551600/57.57.551750/5107.5580 0/5101051000/51510101200-1250/5201510G-80I750/5107.55180×10/1φ50A、C、D800/51010511000/515101011200-2000/52015101G-60Ⅱ200-250/52.52.5160×10/1-2/C300-400/52.52.52.51450-500/55551600/57.57.551750/51 07.551800/51010511000/515101011200-1250/52015101G-80Ⅱ750/5107.55180×10/1-2/D800/51010511000/515101011200-2000/52015101G-100Ⅱ1000/5151051100×10/1-2/D1200-2000/520151015、安装方式。

计量用电流互感器的选择及使用计量用电流互感器的选择及使用 电能计量装置主要由电能表、计量用电压互感器、电流互感器及二次回路等部分组成，电流互感器是能计量装置的重要组成部分，现介绍计量用电流互感器的选择原则和使用注意事项。

 1 选择的原则 1.1额定电压的确定 电流互感器的额定电压un应与被测线路的电压ul相适应，即un≥ul。

  1.2额定变比的确定 通常根据电流互感器所接一次负荷来确定额定一次电流i1，即:i1=p1/uncosψ式中un——电流互感器的额定电压，kv;p1——电流互感器所接的一次电力负荷，kva;cosψ——平均功率因数，一般按cosψ=0.8计算。

为保证计量的准确度，选择时应保证正常运行时的一次电流为其额定值的60%左右，至少不得低于30%。

电流互感器的额定变比则由额定一次电流与额定二次电流的比值决定。

1.3额定二次负荷的确定 互感器若接入的二次负荷超过额定二次负荷时，其准确度等级将下降。

为保证计量的准确性，一般要求电流互感器的二次负荷s2必须在额定二次负荷s2n的25%~100%范围内，即:0.25s2n≤s2≤s2n。

1.4额定功率因数的确定信息来源:tede 计量用电流互感器额定二次负荷的功率因数应为0.8~1.0。

1.5准确度等级的确定 根据电能计量装置技术管理规程（dl/t448-2000）规定，运行中的电能计量装置按其所计量电能量的多少和计量对象的重要程度，分为i、ii、iii、iv、v五类，不同类别的电能计量装置对电流互感器准确度等级的要求也不同，详见下表: 电流互感器的配置 信息请登陆:输配电设备网 1.6互感器的接线方式 计量用电流互感器接线方式的选择，与电网中性点的接地方式有关，当为非有效接地系统时，应采用两相电流互感器，当为有效接地系统时，应采用三相电流互感器，一般地，作为计费用的电能计量装置的电流互感器应接成分相接线（即采用二相四线或三相六线的接线方式），作为非计费用的电能计量装置的电流互感器可采用二相三线或三相线的接线方式，各种接线方式如下图所示: 1.7互感器二次回路导线的确定 由于电流互感器二次回路导线的阻抗是二次负荷阻抗的一部分，直接影响着电流互感器的误差，因而哪二次回路连接导线的长度一定时，其截面积需要进行计算确定。

计量用电流互感器的挑选及运用电能计量设备首要由电能表、计量用电压互感器、电流互感器及二次回路等有些构成，电流互感器是能计量设备的首要构成有些，现介绍计量用电流互感器的挑选准则和运用留心事项。

1挑选的准则1.1额外电压的断定电流互感器的额外电压un应与被测线路的电压ul相习气，即unge;ul。

1.2额外变比的断定通常依据电流互感器所接一次负荷来断定额外一次电流i1，即:i1=p1/uncospsi;式中un一;一;电流互感器的额外电压，kv;p1一;一;电流互感器所接的一次电力负荷，kva;cospsi;一;一;均匀功率因数，通常按cospsi;=0.8核算。

为确保计量的精确度，挑选时应确保正常作业时的一次电流为其额外值的60摆布，起码不得低于30。

电流互感器的额外变比则由额外一次电流与额外二次电流的比值决议。

1.3额外二次负荷的断定互感器若接入的二次负荷跨过额外二次负荷时，其精确度等级将降低。

为确保计量的精确性，通常请求电流互感器的二次负荷s2有必要在额外二次负荷s2n的25~十0方案内，即:0.25s2nle;s2le;s2n1.4额外功率因数的断定计量用电流互感器额外二次负荷的功率因数应为0.8~1.0。

1.5精确度等级的断定依据电能计量设备技能处理规程（dl/t448-2000）规矩，作业中的电能计量设备按其所计量电能量的多少和计量方针的首要程度，分为i、ii、iii、iv、v五类，纷歧样种类的电能计量设备对电流互感器精确度等级的请求也纷歧样，详见下表:电流互感器的配备1.6互感器的接线方法计量用电流互感器接线方法的挑选，与电网中性点的接本地法有关，当为非有用接地体系时，应选用两相电流互感器，当为有用接地体系时，应选用三相电流互感器，通常地，作为计费用的电能计量设备的电流互感器应接成分相接线（即选用二相四线或三相六线的接线方法），作为非计费用的电能计量设备的电流互感器可选用二相三线或三相线的接线方法，各种接线方法如下图所示:1.7互感器二次回路导线的断定因为电流互感器二次回路导线的阻抗是二次负荷阻抗的一有些，直接影响着电流互感器的差错，因而哪二次回路衔接导线的长度必守时，其截面积需求进行核算断定。
