（一）基本仪器读数

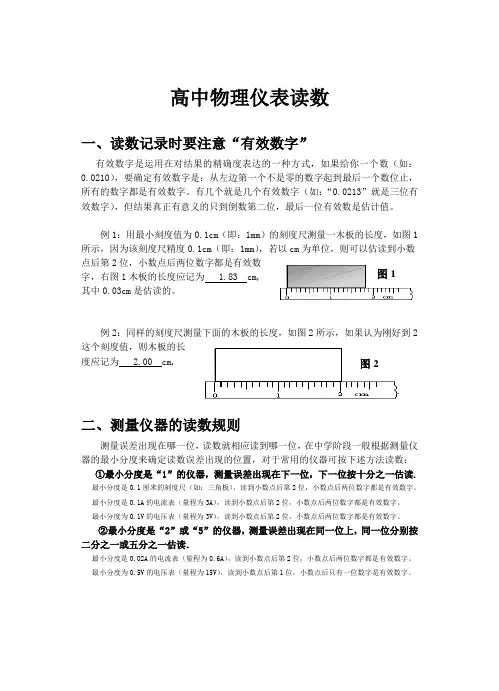

一、 有效数字
(1990全国，24)用伏安法测电阻的实验中,按实验要求选用的电压表的最小分度
为0.1伏,电流表的最小分度为0.02安.某学生记录的各组数据如下表所示:
读数 组次
被测量
1 2 3 4 5
u(伏) 0.81 1.21 1.7 1.79 2.51
i(安) 0.16 0.242 0.338 0.422 0.504
在这五组数据中,有效数字位数不符合要求的是第_____组,数据有差错的是第___
组.
二、 游标卡尺
三种游标尺比较
游标尺(mm) 精度 (mm) 测量结果(游标尺上第n个
格与主尺上的刻度线对正
时)(mm)
刻度格数 刻度总长度 每小格与1mm差
10 9 0.1 0.1 主尺上读的毫米数 + 0.1n
20 19 0.05 0.05 主尺上读的毫米数 + 0.05n
50 49 0.02 0.02 主尺上读的毫米数 + 0.02n
针对训练
1. (2004春季高考题)有一游标卡尺,主尺的最小分度是1毫米,游标上有20个小的等
分刻度.用它测量一工件的长度,如图1所示,图示的读数是________.
图 1
2. (1993全国，15)一游标卡尺的主尺最小分度为1毫米,游标上有10个小等分间隔,现
用此卡尺来测量工件的直径,如图2所示.该工件的直径为_______毫米.
图 2
3. （2003年全国卷）
图 3 图 4
待测电阻是一均匀材料制成的圆柱体，用游标为50分度的卡尺测量其长度与直径，
结果分别如图3、图4所示。由图可知其长度为 ，直径为 。
4. 如图5游标卡尺的读数为______。
图 5
三、 螺旋测微器
1． 刻度原理
螺旋测微器又叫千分尺，它是一种比游标卡尺更精密的测量长度的仪器。用它测量
长度可以准确到0.01mm。螺旋测微器的螺距等于0.5mm，每转一周长，螺杆前进或后退
0.5mm。把周长分为50等份，每一小格表示0.01mm。
2． 读数方法
测量时被测物长度的整毫米数由固定刻度上读出，小数部分由可动刻度读出。读数
时，要注意固定刻度上表示半毫米刻度线是否已经露出。
针对训练
1． 2004理综（甘肃、青海）
图6中给出的是螺旋测微器测量一金属板厚度时的示数，读数应为 mm。
图 6
2． 2004年全国理综丙
上右图中给出的是用螺旋测微器测量一金属薄板厚度时的示数，此读数应为
mm。
3． (1990全国，28)图7中给出的是用螺旋测微器测量一小钢球的直径时的示数,此读
数应是_____毫米。
图 7 图 8
4． 图8中螺旋测微器的读数为_______。
四、 秒表
图 9
图9中秒表的读数为_____；右图中秒表为____。
0 5
15
10
0
31
2
33
4
35
6
37
8
39 41 10 43 12 14 45 16 47 18 49 20 51
22
53
24
26
55
57
28
59
0
1
2
6
7
8
9
10
11
3
4
5
12
13
14
五、 电表
针对训练
1． (1992全国，23)一量程为0.6安的电流表,其刻度盘如图10所示.今在此电流表的
两端间并联一电阻,其阻值等于该电流表内阻的1/2,使之成为一新的电流表,则图示
的刻度盘上的每一小格表示________安培.
2． 右图电压表读数为_______
图 10
图 11 电流表的读数为_____； 电压表的读数为______。
图 12 电压表的读数为____ 图 13电流表的读数为____
图 14电流表的读数为____ 图 15 电压表的读数为____
0
1 2
3
V
六、 欧姆表
针对训练
1． (1993全国，9)图16为万用表欧姆挡的原理示意图,其中电流表的满偏电流为300A,
内阻rg=100,调零电阻最大阻值R=50k,串联的固定电阻R0=50,电池电动势
=1.5V.用它测量电阻Rx,能准确测量的阻值范围是
(A)30k～80k； (B)3k～8k； (C)300～800； (D)30～80
2． (1990全国，27)用万用表欧姆挡(×100)测试三只晶体二极管,其结果依次如图17
①、②、③所示.由图可知,图______中的二极管是好的,该二极管的正极是_____端。
图表 16 图 17
3． （2003广西高考题）图18中如果是用直流10V档测量电压，则读数为______V；如
果是用×100档测量电阻，则读数为______；如果是用5mA档测量电流，则读
数为______mA.
图 18
4． (1995全国，26)某人用万用电表按正确步骤测量一电阻阻值,指针指示位置如图19,
则这电阻值是_______.如果要用这万用电表测量一个约200欧的电阻,为了使测量
比较精确,选择开关应选的欧姆挡是_______.
5． （2003年全国春季高考题）
（1）图20中左图为多用电表的示意图，其中S、K、T为三个可调节的部件，现用此电
表测量一阻值约为20～30的定值电阻，测量的某些操作步骤如下：
①调节可调部件 ，使电表指针停在 位置；
②调节可调部件K，使它的尖端指向 位置；
③将红、黑表笔分别插入“＋”、“－”插孔，笔尖相互接触，调节可调部
件 ，使电表指针指向 位置。
（2）在用多用表测量另一电阻的阻值时，电表的读数如图20的右图所示，该电阻的阻
值为 。
图 19
图 20
七、 其它
针对训练
1. (1994全国，22)将橡皮筋的一端固定在A点,另一端拴上两根细绳,每根细绳分别连
着一个量程为5牛、最小刻度为0.1牛的弹簧测力计.沿着两个不同的方向拉弹簧测力计.
当橡皮筋的活动端拉到O点时,两根细绳相互垂直,如图21所示.这时弹簧测力计的读数
可从图中读出。
(1)由图可读得两个相互垂直的拉力的大小分别为_________牛和_________牛。(只须
读到0.1牛)
图 21
2.（2000年，14）某同学用如图所示装置通过半径相同的A、B两球的碰撞来验证动量
守恒定律，图中PQ是斜槽，QR为水平槽，实验时先使A球从斜槽上某一固定位置G由静
止开始滚下，落到位于水平地面的记录纸上，留下痕迹，重复上述操作10次，得到10个
落痕迹，再把B球放在水平槽上靠近槽末端的地方，让A球仍从位置G由静止开始滚下，
和B球碰撞后，A、B球分别在记录纸上留下各自的落点痕迹，重复这种操作10次，图22
中O点是水平槽末端R在记录纸上的垂直投影点，B球落点痕迹如图23所示，其中米尺水
平放置，且平行于G、R、O所在的平面，米尺的零点与O点对齐。
图 22 图 23
碰撞后B球的水平射程应取为__________cm。
