高中物理基本实验仪器的使用与读数

高中物理实验器材的读数要求在高中物理电学实验中，测量时要按照有效数字的规则来读数。

而测量仪器的读数规则为：测量误差出现在哪一位，读数就相应读到哪一位，在中学阶段一般可根据测量仪器的最小分度来确定读数误差出现的位置，具体如下：一、最小分度是“1”的仪器，测量误差出现在下一位，下一位按十分之一估读。

如量程为3 V和3 A的电压表和电流表，其最小分度为V和A, 读数要估读到最小分度的十分之一。

二、最小分度是“2”或“5”的仪器，测量误差出现在同一位上，采用半格估读法（即同一位分别按二分之一或五分之一估读）。

分度值是2个单位（1/5=）的有：0~的电流表（分度值），测量结果只能准确2个单位，在最小分度值的同数位而比其小的“0、1”要估读，即不准确数字出现在分度值的同一数位上，亦即测量结果的未位与最小分度同位，只能采用二分之一估读法，估读数字只有0、1，比如分度值为的电流表，读数就是由准确数字和估读数字组成的。

分度值是5个单位（1/2=）的如量程为15 V的电压表，其最小分度为V, 测量结果只能准确到5个单位，在分度值的同数位而比其小的“1、2、3、4、”要估读，即不准确数字出现在分度值的同一数位上，亦即测量结果的未位与最小分度同位，只能采用五分之一估读法，估读数字为0、1、2、3、4。

例测定额定电压小灯泡的额定功率的实验，用实验室用的“0~3V，0~15V”电压表是不能准确地测量出额定电压的，因为0~15V电压表分度值是。

读数只能包含精确数字加上估读数字组成。

【归纳】：1.最小分度为1的，估读到下一位。

2.最小分度为2或5的，估读到本位。

【例题】：如图1-57甲、乙两图为常用的电流表和电压表的刻度盘，在甲图中如果接入电路的“+”和“”两个接线柱，则表的示数为_____，如果接入电路的是“+”和“-3”两个接线柱，则表的示数为_____。

在乙图中，若选用的量程为0～15 V，则表的示数为_____，若选用的量程为0～3 V，则表的示数为_____。

高中物理实验仪器读数方法一、仪器读数肃尺子类型莀游标尺长度螈游标尺每格长度螆最小刻度精确度薁以mm为单位,小数点后保留的位数腿10分度袈20分度袃50分度mm mmmmmmmmmm2、螺旋测微器：原理：可动刻度转一圈测微螺杆前进或后退一个螺距,即 mm,可动刻度分成50小格,转一圈即转了50小格,转一格测微螺杆前进或后退 mm,螺旋测微器的最小刻度为 ,以mm为单位,小数点后保留的位数为 ;cm m mm3.电阻箱的读数例2下图是电阻箱示意图,试读出当时电阻箱的阻值;解：电阻箱面板上有6个旋钮,每个旋钮上方都标有倍率;将每个旋钮的指针所指的数值都为整数乘以各自的倍率,从最高位到低位依次读出来,就得到这时电阻箱的实际阻值;注意图中最左边的两个黑点是表示的是接线柱;若指针位置如图所示,则阻值为84580.2Ω;如：04北京理综电阻箱各旋钮的位置如右图所示,电阻箱R 的阻值是_________Ω;解析：电阻箱的读数方法是：每挡指示数字乘以相应倍率后相加的总和,所以86.3Ω;4.总结高考国卷电表读数标准对最小分度为“1” 、“2”的采用“十分之一估读法”,估计数字出现在下一位；对最小分度为“5”的采用“五分之一估读法”, 估计数字出现在同一位;这样读数记录=刻度完整部分+估计等分数×125⎧⎨⎩最小分度“”或“”的十分之一最小分度“”的五分之一,后部分乘积为0时不能丢,象游标卡、千分尺读数一样要补齐;显然,高中阶段,这种办法适合学生理解接受,不额外增加负担,上了大学再进一步学习更科学严谨的估读规则,现实中不失为一种为大学准备的承上启下的过渡性办法;例1下图是电压表的刻度盘;若当时使用的是该表的0-3V 量程,那么电压表读数为多少若当时使用的是该表的0-15V 量程,那么电压表度数又为多少×1芇6 2蒅6 2蚀62膅62螈6 2袆62解：0-3V量程最小刻度是0.1V,是10分度的,因此要向下估读一位,读1.15V由于最后V一位是估读的,有偶然误差,读成1.14V-1.17V之间都算正确;0-15V量程最小刻度为0.5V,不是10分度的,因此只要求读到0.1V这一位,所以读5.7V5.5V-5.8V之间都算正确;例12008宁夏新课程卷,注：实际是教育部考试中心命制右图为一正在测量中的多用电表表盘.1如果是用×10Ω档测量电阻,则读数为Ω;2如果是用直流10 mA档测量电流,则读数为 mA;3如果是用直流5 V档测量电压,则读数为 V;标答: 160 或6.0×10； 27.18 ；33.59;解析：1电阻刻度“5～10”共5格,最小刻度是2,采用“十分之一估读法”,故读作“6±0～1×0.2”,再乘以档位的倍率10,即59～61Ω,标答60Ω；2用10 mA档测量电流,每格刻度为0.2mA,采用“十分之一估读法”,读数为7mA+8～9×0.02mA=7.16～7.18mA如果按大学物理2.5级电表读数误差规则,就只能估记到0.2/2=0.1 mA,结果就是7.2 mA,与标答不符;中学生不具有这方面知识,故高考标答没采用这种方法标准；3 用直流5 V档测量电压,每格刻度为0.1V,采用“十分之一估读法”,读数为3.5 V +8～9×0.01 V=3.58～3.59 V;例2 2010年全国卷下面左图是课标卷23题,读出图中A示数I1= mA；右图是大纲版卷23题, 读出图中A示数I2= mA;标答：115 ；0.660解析：左图量程150 mA,每小格5 mA,采用“五分之一估读法”,估到5 mA /5=1 mA ,读作115 mA+0×1 mA=115 mA,标答是115 mA,而不是115.0 mA;右图1.0 mA,50格,每小格0.02 mA,采用“十分之一估读法”,估到0.02 mA/2=0.002 mA, 读作0.66 mA+0×0.002 mA=0.660 mA,而不是0.66 mA二分之一估读法结果;可能命题者考虑到有人用“二分之一估读法”,故在题后特别要求“保留3位有效数字”,以避免争执,把握引向;尽管湖北自拟评分细则对填“0.66” mA也给2分,并不鼓励随意拔高课程标准要求;例3〔2011年大纲版全国卷23题第2问〕多用电表、电流表与电阻箱的示数分别如图11abc所示,则多用电表使用×1Ω档的读数为Ω；电流表读数为____mA；电阻箱的读数为Ω；标答：14.0；53.0 ；4.6解析：①欧姆档“10～15”每格1Ω,估读到0.1Ω,读作14Ω+0×0.1Ω=14.0Ω2分,填为“14”只给1分；②电流表量程60 mA,每格1 mA,估读到0.1 mA,读作53 mA+0×0.1 mA=53.0 mA,2分,填为“53”只给1分；③4.6Ω电阻箱不估读;显然,标答及评分细则明确了命题者对欧姆档的估读要求,同时考虑到可能有人拿教材为由评说,采取了折中处理,填为“14”给1分扣1分;实际上,这既是对课本习题答案的“校正”,也是对有些地方随意降低要求的适时“纠偏”,有明显的指导意义;上述观点只是笔者的一种揣测,跟高考命题者思考是否一致,还须关注明春考试中心拿出的2011年高考试题分析解释,这里提出来供我市同仁研究参考;二、高考地方自主命题,电表读数标准亟待统一从地方试卷发现,地方自主命题和各地调考模拟等则不尽一致,多数认为欧姆表测电阻本身粗略,估读意义不大,对读数有效数位记录不作严格要求;对“2”、“5”分度的电流、电压表,则分别提出“二分之一”和“五分之一”估读要求;在电表读数这个问题上,我市高三复习备考要以国卷标准为准绳,不能因此受到干扰;例12009年安徽卷用多用电表进行了几次测量,指针分别处于a、b的位置,如图所示;若多用电表的选择开关处于下面表格中所指的档位,a和b的相应读数是多少请填在表格中;标答：羆指针位置薃选择开关所处的档位芁读数羆直流电流100mA 羄23.0mA薈a蝿直流电压2.5V 莇0.57V肆b 肁电阻×100蒀320Ω解析：这是人教版选修3—1P68习题改编试题;1对直流电流100 mA刻度盘,每小格2 mA,采用“十分之一估读法”, 估到2/10=0.2 mA,读作22 mA +4～5×0.2 mA=22.8～23.0 mA；2直流电压2.5V刻度盘,每小格0.05V,采用“五分之一估读法”,估到0.05 V/5=0.01V,读作0.55 V+2～3×0.01V=0.57～0.58V；3电阻×100档在“0～5”段每小格为0.5Ω,采用“五分之一估读法”,估到0.5Ω/5=0.1Ω,读作〔3Ω+1～2×0.1Ω〕×倍率100=3.1～3.2×102Ω;可见,安徽这里对欧姆档估读不作要求,却导致测量结果准确数位无形拔高了一个数量级;例2—12011年广东卷34题第1问：粗测小电珠的电阻,应选择多用电表_____倍率的电阻挡请填空“×1”、“×10”或“×100”；调零后,将表笔分别与小电珠的两极连接,示数如图2,结果为______Ω;标答：①×1；②7.3～7.7解析：①×1；②欧姆档“5～10”每格1Ω,估读到1Ω/10=0.1Ω,故读作〔7Ω+3～7×0.1Ω〕×倍率1=7.3～7.7Ω;例2—22003年广东卷下图为—正在测量中的多用电表表盘;1如果是用直流10V档测量电压,则读数为 V;2如果是用×100 档测量电阻,则读数为 ;3如果是用直流5mA档测量电流,则读数为 mA;标答：6.5；8.0×102；3.25解析：1如果是用直流10V档测量电压,每个小格为0.2V,采用“十分之一估读法”, 估到0.2/10=0.02V,所以读作6.4+4～5×0.02V=6.48～6.50V;标答为6.5V,显然,是采用“二分之一估读法”;2如果是用×100 档测量电阻,为8.0个小格,“5～10”每格为1 ,采用“十分之一估读法”, 估到1/10=0.1 ,所以读作〔8 ±0～1×0.1 〕×倍率100=7.9～8.1×102 ;标答为8.0×102 ;3如果是用直流5mA档测量电流,每个小格为0.1A,采用“十分之一估读法”, 估到0.01 A,所以读作3.2A+4～5 ×0.01 A =3.24～3.25A;标答为3.25A;可见,广东不仅要求欧姆档估读,而且对电流、电压表读数是按大学物理中介绍的电表准确度等级读数标准要求的;例32009年上海卷用多用表的欧姆档选用×k 测量阻值约为几十k 的电阻R x,根据右图所示指针位置,此被测电阻的阻值约为_____ ;标答：30k或30000;解析：欧姆档“20～40”每格2 ,估读到0.2 ,读作〔30 +0×0.2 〕×倍率k=30.0 k ,或记为3.00×104 ;可见,上海卷标答为“30k或30000”,表明上海对欧姆档估读有效数位记录未作要求;例42006年天津卷一多用电表的电阻档有三个倍率,分别是×1、×10、×100;用×10档测量某电阻时,操作步骤正确,发现表头指针偏转角度很小,为了较准确地进行测量,应换到档;如果换档后立即用表笔连接待测电阻进行读数,那么缺少的步骤是 ,若补上该步骤后测量,表盘的示数如图,则该电阻的阻值是______;标答：×100；调零或重新调零；2.2×10 3或 2.2k解析：欧姆档“20～30” 每格2 ,可估读到0.2 ,读作〔22 +0×0.2 〕×倍率100=2.20 ×103 或2.20k ;可见,天津卷标答为“2.2×10 3或2.2k”表明天津对欧姆档估读有效数位记录也未作要求;例52006年重庆卷用已调零且选择旋钮指向欧姆挡“×10”位置的多用电表测某电阻阻值,根据题22图1所示的表盘,被测电阻阻值为Ω;若将该表选择旋钮置于1 mA挡测电流,表盘仍如题22图1所示,则被测电流为 mA;标答：220 Ω；0.40解析：欧姆档“20～30” 每格2 ,可估读到0.2 ,,读作〔22 +0×0.2 〕×倍率10=220 或2.20×102 ；1 mA电流档每格0.02 mA,采用“十分之一估读法”,估读到0.002 mA,所以读作0.4mA+0×0.002 mA=0.400 mA,显然,0.40mA是按“二分之一估读法”得出的;可见,重庆卷的要求跟广东卷一样,提高了对电流、电压表估读要求;。

物理基本实验仪器的使用与读数引言：物理实验是探索自然规律的重要手段。

而物理实验过程中，仪器的使用与读数对于实验结果的准确性起着举足轻重的作用。

本文将介绍几种常用的物理实验仪器的使用方法以及读数技巧，旨在帮助读者更好地理解和掌握物理实验仪器的使用与读数方法。

1.使用方法：螺旋测微器是一种常用于测量长度的仪器，其使用方法如下：(1)将测量物品平放在平台上，使其与螺旋测微器的测量面接触。

(2)旋转螺旋测微器的测量盘，直到它与测量物品的表面接触。

(3)通过调整螺旋测微器上的读数盘，使其指针指向刻度圈上的刻度。

(4)根据刻度盘上的刻度，读取螺旋测微器的测量结果。

2.读数技巧：螺旋测微器的读数技巧包括以下几个方面：(1)取多次测量值，将测量值做平均，以提高测量的准确性。

(2)注意观察螺旋测微器的指针，以避免刻度之间的读数误差。

(3)当螺旋测微器的指针在两个刻度之间时，可估计指针指向的刻度。

(4)在读取刻度时，应使眼睛与刻度平行，以避免视觉上的误差。

(5)注意螺旋测微器的零位，将其置于测量物品的表面与测量面接触的刻度上。

1.使用方法：天平是一种常用的用于测量物体质量的仪器，其使用方法如下：(1)将待测物体放在天平盘中心的支架上。

(2)通过调节调准螺栓，使天平的秤杆平稳。

(3)调整天平的秤盘，使其与天平支架平行。

(4)使天平秤盘平衡，将两个秤盘旁边的秤盘重物移动到与待测物体的位置一致。

(5)读取天平上的质量刻度盘上的刻度，即为物体的质量。

2.读数技巧：天平的读数技巧包括以下几点：(1)在读取天平的质量刻度盘时，应垂直于刻度盘，使眼睛与刻度盘上的刻度线平行。

(2)注意天平的零位，将其置于质量刻度盘上的零刻度上。

(3)由于天平的秤盘可能存在误差，因此应在质量刻度盘的两个刻度之间进行估计。

1.使用方法：显微镜是一种用于观察微小物体的仪器，其使用方法如下：(1)调节显微镜的高度，使样品与目镜接触。

(2)通过调节焦距调节器，使样品清晰。

高中物理仪表读数一、读数记录时要注意“有效数字”有效数字是运用在对结果的精确度表达的一种方式，如果给你一个数（如：0.0210），要确定有效数字是：从左边第一个不是零的数字起到最后一个数位止，所有的数字都是有效数字。

有几个就是几个有效数字（如：“0.0213”就是三位有效数字），但结果真正有意义的只到倒数第二位，最后一位有效数是估计值。

例1：用最小刻度值为0.1cm （即：1mm ）的刻度尺测量一木板的长度，如图1所示，因为该刻度尺精度0.1cm （即：1mm ），若以cm 为单位，则可以估读到小数点后第2位，小数点后两位数字都是有效数字，右图1木板的长度应记为 1.83 cm,其中0.03cm 是估读的。

例2：同样的刻度尺测量下面的木板的长度，如图2所示，如果认为刚好到2这个刻度值，则木板的长度应记为 2.00 cm,二、测量仪器的读数规则测量误差出现在哪一位，读数就相应读到哪一位，在中学阶段一般根据测量仪器的最小分度来确定读数误差出现的位置，对于常用的仪器可按下述方法读数： ①最小分度是“1”的仪器，测量误差出现在下一位，下一位按十分之一估读.最小分度是0.1厘米的刻度尺（如：三角板），读到小数点后第2位，小数点后两位数字都是有效数字。

最小分度是0.1A 的电流表（量程为3A ），读到小数点后第2位，小数点后两位数字都是有效数字。

最小分度为0.1V 的电压表（量程为3V ），读到小数点后第2位，小数点后两位数字都是有效数字。

②最小分度是“2”或“5”的仪器，测量误差出现在同一位上，同一位分别按二分之一或五分之一估读．最小分度是0.02A 的电流表（量程为0.6A ），读到小数点后第2位，小数点后两位数字都是有效数字。

最小分度为0.5V 的电压表（量程为15V ），读到小数点后第1位，小数点后只有一位数字是有效数字。

图2图1三、实例讲析一般来说：在中学物理中，仪表的读数问题有以下三种情况，有的仪表的读数记录是需要估读的，读数按以上所讲的规则进行记录。

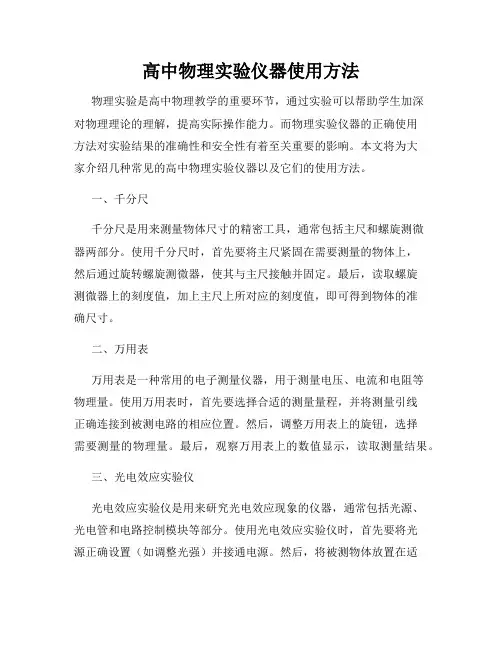

高中物理实验仪器使用方法物理实验是高中物理教学的重要环节，通过实验可以帮助学生加深对物理理论的理解，提高实际操作能力。

而物理实验仪器的正确使用方法对实验结果的准确性和安全性有着至关重要的影响。

本文将为大家介绍几种常见的高中物理实验仪器以及它们的使用方法。

一、千分尺千分尺是用来测量物体尺寸的精密工具，通常包括主尺和螺旋测微器两部分。

使用千分尺时，首先要将主尺紧固在需要测量的物体上，然后通过旋转螺旋测微器，使其与主尺接触并固定。

最后，读取螺旋测微器上的刻度值，加上主尺上所对应的刻度值，即可得到物体的准确尺寸。

二、万用表万用表是一种常用的电子测量仪器，用于测量电压、电流和电阻等物理量。

使用万用表时，首先要选择合适的测量量程，并将测量引线正确连接到被测电路的相应位置。

然后，调整万用表上的旋钮，选择需要测量的物理量。

最后，观察万用表上的数值显示，读取测量结果。

三、光电效应实验仪光电效应实验仪是用来研究光电效应现象的仪器，通常包括光源、光电管和电路控制模块等部分。

使用光电效应实验仪时，首先要将光源正确设置（如调整光强）并接通电源。

然后，将被测物体放置在适当的位置，并确保光线正常照射到光电管上。

最后，观察光电管输出电流的变化，记录实验数据。

四、光栅光栅是一种用于分析光谱的仪器，由许多平行和等距的狭缝或反射棱组成。

在使用光栅时，首先要将光源正确定位并接通电源。

然后，将待分析的光线照射到光栅上，并通过调整光栅和检测器的相对位置来获取所需的光谱图。

最后，根据光谱图的数据进行分析和实验结果的记录。

五、示波器示波器是一种用于观察和分析电信号波形的测量仪器。

使用示波器时，首先要将待测信号正确接入示波器的输入端口，并调节示波器的触发模式和水平扫描速度等参数。

然后，观察示波器屏幕上信号波形的显示，并记录相应的实验数据。

最后，根据波形图分析实验结果。

六、电子天平电子天平是用来测量物体质量的精密仪器。

在使用电子天平时，首先要确保天平的稳定放置，并将碟盘清洁干净。

高中物理实验中的仪器使用与测量技巧物理实验是高中物理学习的重要组成部分，通过实验我们能够亲手观察、感受并验证物理原理。

在进行物理实验的过程中，仪器的使用和测量技巧的掌握至关重要。

本文将介绍一些常见的物理实验仪器的使用方法以及测量技巧，帮助高中生更好地进行物理实验。

一、测量长度的仪器及技巧1. 游标卡尺的使用技巧游标卡尺是一种精密测量长度的仪器。

使用游标卡尺时，首先要保证读数准确，要注意刻度盘与尺子的对齐，并在读数时尽量将眼平行与刻度，避免视觉偏差。

其次，要掌握游标卡尺的量程，选择合适的量程进行测量，避免过度伸缩导致读数不准确。

最后，测量结束后要注意将游标卡尺清洁干净，以免影响下次使用。

2. 卷尺的使用技巧卷尺是一种常见的测量长度的仪器，使用起来简单方便。

使用卷尺时，要确保尺子是完全展开的，并将尺端与被测物体贴合。

读数时要注意水平视线与刻度线的对齐，避免读数误差。

在测量较长物体时，可以协同他人一起进行测量，确保尺子的稳定性。

二、测量时间的仪器及技巧1. 秒表的使用技巧秒表是高中物理实验中常用的测量时间的仪器。

使用秒表时，需要先按下复位键将表盘归零，再开始计时。

在计时过程中，要注意尽量避免手指接触秒表按钮，以免影响计时的准确性。

计时结束后，要按下停止键，将表盘停下并读取计时结果。

使用秒表时要注意稳定性和准确性。

2. 计时器的使用技巧计时器是一种更加精确的测量时间的仪器，它可以提供更加准确的计时结果。

使用计时器时，需要先设定计时时长，然后开始计时。

与使用秒表相似，要注意避免手指接触计时器按钮，保持计时的准确性。

计时结束后，可以直接读取计时结果。

使用计时器时还需注意计时器的电池电量，避免电量不足导致计时不准确。

三、测量电压的仪器及技巧1. 万用表的使用技巧万用表是测量电压、电流和电阻等基本电学量的重要仪器。

使用万用表测量电压时，首先要选择合适的电压量程，切换到相应的测量档位。

测量前要先连接电路，并确保测试引线正负极正确连接。

高三总复习-----高考常用基本仪器读数一、刻度尺：读数规则：一般最小分度是1mm ，结果要估读到mm 后一位小数（cm 后2位小数） 应 用： 纸带点间距、水平及斜面的长度、两光电门之间的距离、单摆摆线长、电阻丝的长度、双缝到光屏的距离。
