第五章 电气控制设备及维修
第一节 电气图绘制标准的简介
1、生产机械电气控制的电气图通常总包含有：原理图及接线图，以便于接线、安装和维修电气设备。
一、图面区域的划分
1、图区编号 图样上方的1、2、3…等数字是图区编号，它是为了便于检索电气线路，方便阅读电气原理图而设置的。图区编号也可设置在图的下方。
2、图区编号下方的“电源开关及保护……等字样，表明它对应的下方元件或电路的功能，使读者能清楚地知道某个元件或某部分电路的功能，以利于理解全电路的工作原理。
二、符号位置的索引
1、图5-1图区中，的“8”为最简的索引代号。它指出了继电器KA线圈位置在图区8。
2、触头索引：图5—1KM线圈及KA线圈下方的是接触器KM和继电器KA相应触头的索引。
电气原理图中，接触器和继电器线圈与触头的从属关系应用附图表示。即在原理图中相应线圈的下方，给出触头的图形符号，并在其下面注明相应触头的索引代号，对未使用的触头用“×”表明，有时也可采用上述省去触头符号的表示法。
⑴ 对接触器，上述表示法中各栏的含义如下：
左栏
中栏 右栏
主触头所在
图区号 辅助动合触头e
所在图区号 辅助动断触头
所在图区号
⑵ 对继电器，，上述表示法中各栏的含义如下：
三、电气原理图中技术数据的标注
电气元件的数据和型号，一般用小号字体注在电器代号下面，如图5—2就是热继电器动作电流值范围和整定值的附注。 图中标注的1．5、1……等字样表明该处导线的截面积。
左 栏 右栏
动合触头所在 动断触头所在
图区号 图区号
图5—2热继电器技术
数据标注
第二节 三相异步电动机的自动控制电路
1、三相异步电动机优点：具有结构简单、价格低廉、维修方便等优点，目前广泛用于工业生产中。 2、三相异步电动机的自动控制电路：大多是由继电器、接触器、主令控制器等电器元件组成，用来控制电动机的起动、制动、反转及调速等功能，它将电动机、低压电器、测量仪表等装置有机地结合起来，组成电力拖动的自动控制系统。

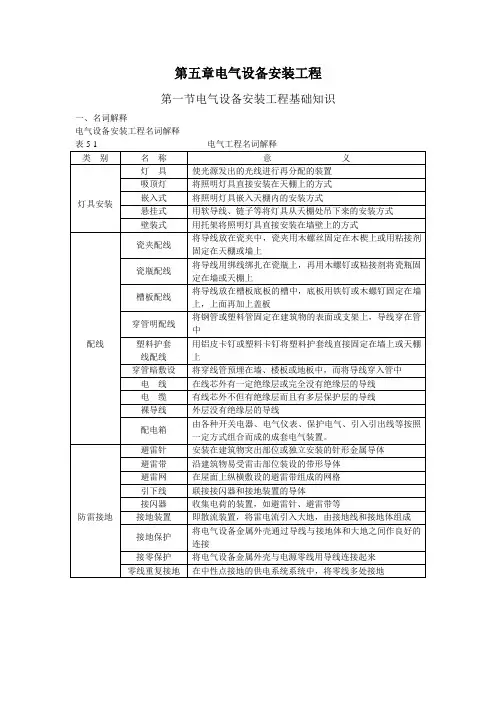

第五章电气设备安装工程
第一节电气设备安装工程基础知识
一、名词解释
电气设备安装工程名词解释
表5-1 电气工程名词解释
类 别 名 称 意 义
灯具安装 灯 具 使光源发出的光线进行再分配的装置
吸顶灯 将照明灯具直接安装在天棚上的方式
嵌入式 将照明灯具嵌入天棚内的安装方式
悬挂式 用软导线、链子等将灯具从天棚处吊下来的安装方式
壁装式 用托架将照明灯具直接安装在墙壁上的方式
配线 瓷夹配线 将导线放在瓷夹中，瓷夹用木螺丝固定在木楔上或用粘接剂固定在天棚或墙上
瓷瓶配线 将导线用绑线绑扎在瓷瓶上，再用木螺钉或粘接剂将瓷瓶固定在墙或天棚上
槽板配线 将导线放在槽板底板的槽中，底板用铁钉或木螺钉固定在墙上，上面再加上盖板
穿管明配线 将钢管或塑料管固定在建筑物的表面或支架上，导线穿在管中
塑料护套
线配线 用铝皮卡钉或塑料卡钉将塑料护套线直接固定在墙上或天棚上
穿管暗敷设 将穿线管预埋在墙、楼板或地板中，而将导线穿入管中
电 线 在线芯外有一定绝缘层或完全没有绝缘层的导线
电 缆 有线芯外不但有绝缘层而且有多层保护层的导线
裸导线 外层没有绝缘层的导线
配电箱 由各种开关电器、电气仪表、保护电气、引入引出线等按照一定方式组合而成的成套电气装置。
防雷接地 避雷针 安装在建筑物突出部位或独立安装的针形金属导体
避雷带 沿建筑物易受雷击部位装设的带形导体
避雷网 在屋面上纵横敷设的避雷带组成的网格
引下线 联接接闪器和接地装置的导体
接闪器 收集电荷的装置，如避雷针、避雷带等
接地装置 即散流装置，将雷电流引入大地，由接地线和接地体组成
接地保护 将电气设备金属外壳通过导线与接地体和大地之间作良好的连接
接零保护 将电气设备金属外壳与电源零线用导线连接起来
零线重复接地 在中性点接地的供电系统系统中，将零线多处接地
1 第五章 绞车的电气设备及信号装置
2 一、绞车电动机及调速方法
1、常见电动机类型
（1）无极绳绞车常用JB32－8/6型、IJB42－8/6 或BJO261－4 、BJO262－6 型等。
（2）调度绞车常用JBJ11.4型、JBJ4.2型或TBJ－25/30型等。
（3）回柱绞车常用BJD211－6型、IJA31－8 型或BJO272－8等；
（4）搬运绞车常用JB32－8型、JB42－6型或JBJ125－6/8型等。
2.绞车电动机的主要性能特点：
（1）全封闭、风扇自冷式、隔爆笼型异步电动机
启动电流大、启动转矩高、过载能力强；还有体积小、重量轻、转动惯量低等优点。调速性能差，功率因数低。
（2）隔爆型绕线式异步电动机
启动电流小，启动转矩大，可利用转子电路串连变阻器来进行调速。
3、绞车电动机有两种调整方法：
（1）变极调速：
改变电动机定子绕组的磁极对数，使用于笼形异步电动机。
（2）转子电路串接电阻调速：
通过改变串接电阻的大小，改变转子电路中转子电流的大 3 小，从而改变电动机的转速。使用于绕线式异步电动机。
4．绞车电动机烧毁的主要原因
(1)绝缘受潮、老化或接地；
(2)绕组匝间短路；
(3)断相；
(4)接线错误；
(5)因机械故障造成电机过负荷或堵转；
(6)电源电压突然增高或过低。
5．电动机轴承磨损过限对电动机的影响
(1)电动机电流上升；
(2)转子不平衡，产生振动；
(3)导致电动机定子与转子相擦，电动机不能正常运转；导致电动机损坏
二、绞车的电控系统
电动机和启动器常见故障原因
1）按启动按钮，电机不转的原因
①电源有故障，如停电、断相、电动机或线路接地，接
地保护断电或电源电压过低。
②停止接钮未复位；
③启动接钮内部有故障；
④操作电缆断线； 4 ⑤电动机烧毁；
2）按停止按钮，电机不停的主要原因
①操作按钮失灵或过于潮湿；

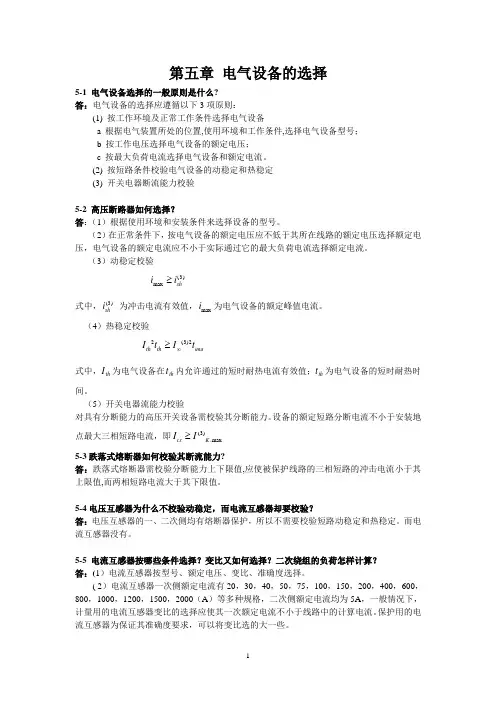

1 第五章 电气设备的选择
5-1 电气设备选择的一般原则是什么?
答：电气设备的选择应遵循以下3项原则：
(1) 按工作环境及正常工作条件选择电气设备
a 根据电气装置所处的位置,使用环境和工作条件,选择电气设备型号；
b 按工作电压选择电气设备的额定电压；
c 按最大负荷电流选择电气设备和额定电流。
(2) 按短路条件校验电气设备的动稳定和热稳定
(3) 开关电器断流能力校验
5-2 高压断路器如何选择？
答：（1）根据使用环境和安装条件来选择设备的型号。
（2）在正常条件下，按电气设备的额定电压应不低于其所在线路的额定电压选择额定电压，电气设备的额定电流应不小于实际通过它的最大负荷电流选择额定电流。
（3）动稳定校验
(3)maxshii
式中，(3)shi 为冲击电流有效值，maxi为电气设备的额定峰值电流。
（4）热稳定校验
2(3)2ththimaItIt
式中，thI为电气设备在tht内允许通过的短时耐热电流有效值；tht为电气设备的短时耐热时间。
（5）开关电器流能力校验
对具有分断能力的高压开关设备需校验其分断能力。设备的额定短路分断电流不小于安装地点最大三相短路电流，即(3).maxcsKII
5-3跌落式熔断器如何校验其断流能力?
答：跌落式熔断器需校验分断能力上下限值,应使被保护线路的三相短路的冲击电流小于其上限值,而两相短路电流大于其下限值。
5-4电压互感器为什么不校验动稳定，而电流互感器却要校验？
答：电压互感器的一、二次侧均有熔断器保护，所以不需要校验短路动稳定和热稳定。而电流互感器没有。
5-5 电流互感器按哪些条件选择？变比又如何选择？二次绕组的负荷怎样计算？
答：(1）电流互感器按型号、额定电压、变比、准确度选择。
( 2）电流互感器一次侧额定电流有20，30，40，50，75，100，150，200，400，600，800，1000，1200，1500，2000（A）等多种规格，二次侧额定电流均为5A，一般情况下，计量用的电流互感器变比的选择应使其一次额定电流不小于线路中的计算电流。保护用的电流互感器为保证其准确度要求，可以将变比选的大一些。
