NCS调试方法

  • 格式：doc
  • 大小：30.00 KB
  • 文档页数：2

新建项目NCS系统
新建项目NCS采用主备机双网双监控方式，服务器采用深圳南瑞科技有限公司研制开发的基于UNIX操作系统（SUN公司，版本Solaris10）的PRS700U站层监控后台系统。

正常运行的情况下，两台服务器互为备用，第一台服务器（右边）默认为主机，若主机退出运行，则备机自动转换为主机。

两台服务器在正常情况下，可以手动进行主从切换。

（HMI画面有主从切换按钮）。

服务器的命名与IP地址：
第一台服务器为PRS700UA，IP地址：222.111.112.201，第二次服务器为PRS700UB，IP地址：222.111.112.202，本机
．．IP地址127.0.0.1。

系统的进入与退出：
1、启动服务器并登入系统：启动服务器电源--->选项--->会话过程--->公用桌面环境--->用户名：root，口令：111111--->双击桌面名为rtdb的文件（厂家已关联hmi、scada，随rtdb 启动）--->监控系统启动运行
2、关闭服务器：关闭服务器所有运行程序（一般情况有“hmi”、“scada”、“rtdb”、“运行”：四个程序，关掉“运行”后，其他全部自动关闭）后，在桌面单击鼠标右键--->主机--->终端控制台--->输入指令：“init 5”回车，为关机。

（输入指令：“init 6”回车，为重启服务器。

）
系统维护：
打开桌面文件cfgtool--->选择服务器（PRS700UA或PRS700UB）--->用户名：sznari，密码：A
1、（系统组态）用户配置：可以添加、修改、删除用户并设定各种类型权限。

（先添加新用户，再修改密码和权限。

）
2、（厂站配置）外厂家五防通讯参数--->配置五防通讯点表（若新增加设备的监控点，则在厂站配置--->大连开发区热电厂220KV里找到对应设备，双击序列号，勾选设备状态，然后在（厂站配置）外厂家五防通讯参数--->信号源里找到相应点，拖动至外厂家五防通信点表。

新增加点必须与优特五防主机相关联，需联系优特五防厂家。

）
数据库的维护：
1、数据库的导出：打开桌面文件dbmanager--->右键点击127.0.0.1打开--->口令：
nari--->双击127.0.0.1--->右键点击PRS700U--->数据导出--->保存至/ export/home/beifen文件夹的新建文件夹中，以当时时间命名数据文件夹名。

（注：
由于UNIX系统可能无法识别U盘，故若需要将数据库文件导出服务器，需要利用
数据线将笔记本与服务器连接，使用FTP将备份文件导出（或导入），若FTP无法
查看备份数据文件，则需更换FTP版本再试，FTP设置IP段与服务器IP端一致。

2、数据库的导入：基本操作如导出相同，选择要导入的数据文件，导入即可。

（注：导入前需将被导入的服务器相关运行程序关闭。

）
（文件详细路径：桌面单击鼠标右键--->文件夹--->文件管理--->export--->home--->prs700uv20--->bin--->dbmanger）。

HMI人机界面包含程序：
1、消音：消除报警音。

2、缩放：界面大小调整。

3、综合记录查询：历史记录查询。

4、报表：编辑或查看报表，选择“是”为编辑报表，选择“否”为报表。

5、主从机切换：两台服务器之间主备切换。

6、操作人登陆及退出：操作结束后请退出登陆。

7、系统参数设置默认密码为A （报警类型选择，报警优先级选择，告警方式选择，
报警声音选择、报警颜色选择）
8、HMI退出
服务器时间设定：桌面右键--->主机--->终端控制台--->命令：date 月日时分年.秒
特别注意事项
．．．．．．：由于UNIX系统的特殊性，非正常断电可能导致系统出错无法启动，所以运行过程中禁止非法断开服务器电源。

合集下载

LICENSE授权操作指引[优质ppt]

LICENSE授权操作指引[优质ppt]

JSST
员工信息注册
第一次申请使用授权机时，需要先注册用户， 如已注册绑定，此步可省略 首先，读需要注册绑定的授权机的CPUID号
JSST JSST
员工信息注册
主要是注册在职人员信息并绑定所使用的授 权机，一个员工号只能绑定一个授权机，如果 该员工绑定的授权机有故障，只需要绑定另一 个授权机即可，之前绑定的授权机自动解绑。 在外网输入： http://121.34.253.103:9080/portal/ 确认后，输 入授权机的CPUID号，点击提交，系统会自动 反馈一个注册码。
JSST License授权操作指引
为人类创造捷*顺环境
主要内容
1、系统介绍 2、名词解析 3、LICENSE调试指引 4、LICENSE授权、密钥系统管理 4、常见问题处理
JSST
系统介绍
JSST License授权和密钥系统主要作用是替代公司现使用的软件加密狗和硬件加密狗，实现通过License软件 授权确定软件版本、密钥系统绑定主板唯一DNA号码，从而提高公司软硬件的安全等级。
授权文件
导入授权文件 打开安装目录c:\program files\G3\license授权服务\导入授权文件，把申请到的授权文件通过“导入授权文件”导入
IMC
授权文件申请
导入授权文件界面
JSST IMC
授权文件申请
网络认证机调试 硬件初始化： 1、系统安全服务机上电，并通过网线连接工作电脑； 2、如工作、通讯、异常、认证四个指示灯闪亮并伴有蜂鸣器 报警，则网络认证服务器已初始化（IP 地址为192.168.0.1），可直接使用电脑进行IP 地址设置。如 未初始化，则长按恢复出厂值按键。 3、登录 web 页面（IE 浏览器），输入192.168.0.1 并按回车 键，显示网络认证服务器IP 地址设置界； 根据现场网络配置输入IP地址，点击“Init”键，网络认证服 务器IP地址设置完成； 5、使用 ping工作，测试网络认证服务器P 地址是否连接正常， 网络认证服务器设置完成。
燃煤电厂网络计算机监控系统（NCS）方案设计崔军勇

燃煤电厂网络计算机监控系统（NCS）方案设计崔军勇

燃煤电厂网络计算机监控系统（NCS）方案设计崔军勇发布时间：2022-05-25T07:59:14.491Z 来源：《建筑模拟》2022年第2期作者：崔军勇[导读] 常规发电厂微机远动系统（RTU），自动发电控制系统（AGC），自动电压控制系统（A VC）各有一套独立的IO子系统，因为IO模块重复设置，增加了设备成本和运行维护成本，也会出现数据采集不同源。

例如调度监视的数据来自RTU，电厂运行人员监视的数据是来自NCS，出现AGC A VC被调度考核情况。

网络计算机监控系统提高了电力网络安全运行的运行效率及自动化水平和系统可性，也能适应发电厂竞价上网、经济调度的发展要求。

广州普瑞电力控制系统设备有限公司广东广州 510660摘要：论述了燃煤电厂网络计算机监控系统（NCS）的主要设计理念、系统功能和组成结构，从技术先进性和经济实用性角度对网络计算机监控系统和常规发电厂网络监控系统进行了分析与比较。

常规发电厂微机远动系统（RTU），自动发电控制系统（AGC），自动电压控制系统（A VC）各有一套独立的IO子系统，因为IO模块重复设置，增加了设备成本和运行维护成本，也会出现数据采集不同源。

例如调度监视的数据来自RTU，电厂运行人员监视的数据是来自NCS，出现AGC A VC被调度考核情况。

网络计算机监控系统提高了电力网络安全运行的运行效率及自动化水平和系统可性，也能适应发电厂竞价上网、经济调度的发展要求。

关键词：燃煤发电厂；自动发电控制；自动电压控制；网络计算机监控系统；早期发电厂网络控制系统采用常规的控制方式。

发电厂微机远动系统（RTU），自动发电控制系统（AGC），自动电压控制系统（A VC）各有一套独立的IO子系统，IO模块重复设置，不但增加了设备成本和运行维护成本，也出现数据不同源导致AGC A VC考核问题。

针对这种现状，广州普瑞电力控制系统设备有限公司提出设计方案，推进燃煤发电厂电力网络计算机监控系统（NCS）的改进。

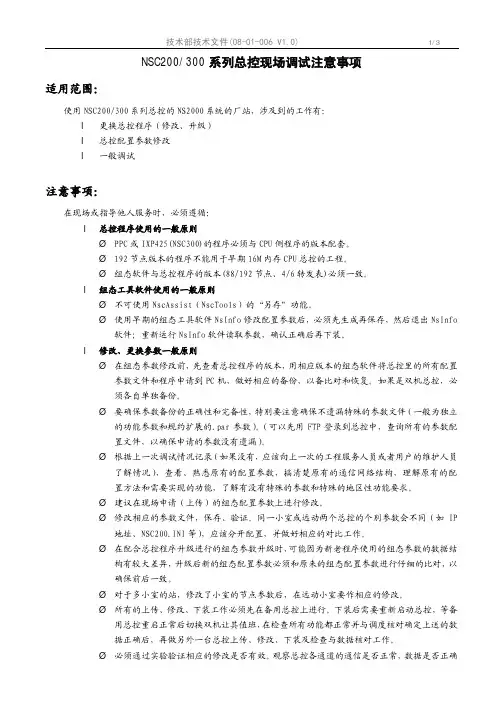

NSC200(300)系列总控现场调试注意事项
