DT830B数字万用表安装与调试指导书一、目的通过数字万用表的安装与调试，了解数字万用表的特点，熟悉装配数字万用表的基本工艺过程，掌握基本的装配技艺，掌握了电子元器件的辨别和检测方法，较全面地锻炼基本操作技能学习整机的装配工艺；培养动手能力及严谨的工作作风。
二、内容1、数字万用表简单的工作原理。
2、元件检测方法描述。
3、安装、调试、故障检测及排除的简单过程。
4、学会对简单的电路板焊接以及实际操作动手5、认识液晶显示器件。
6、安装制作一台数字万用表。
三、器材1．DT830B数字万用表散件一套2. 万用表装配说明书、使用说明书3. 电烙铁一个4. 焊锡、松香等5. 实验用标准数字万用表一台6. 螺丝刀、镊子、剪刀等四、DT830B数字万用表的安装口）、液晶屏及表笔等组成，整机安装流程见图。
1、安装步骤1）印制电路板的安装印制板是双面板，板的A面是焊接面，中间圆形印制铜导线是万用表的功能、量程转换开关电路，如果被划伤或有污迹，对整机的性能会影响很大，必须小心加以保护。
安装元件:将“DT830B元件清单”上所有元件顺序插焊到印制电路板相应的位置上。
安装步骤：（1）安装电阻、电容、二极管等。
安装电阻、电容、二极管时，如果安装孔距＞8mm，可进行卧式安装，如果孔距＜5mm、应进行立式安装。
（2）一般额定功率在1/4w以下的电阻可贴板安装，立装电阻和电容元件与PCB板的距离一般为0～3mm。
（3）安装电位器、三极管插座。
三极管插座装在A面，而且应使定位凸点与外壳对准、在B面焊接。
（4）安装保险座、插座、R0、弹簧。
焊接点时，注意焊接时间要足够但不能太长。
面壳平面向下置于桌面，从旋纽圆孔两边垫起约5mm。
将液晶屏放入面壳窗口内，白面向上，方向标记在右方。
平面向下；用镊子把导电胶条放入支架两横槽中，注意保持导电胶条的清洁。
3）旋纽安装方法：V型簧片装到旋纽上，共六个。
装完簧片把旋纽翻面，将两个小弹簧蘸少许凡士林放入旋纽两个孔，在把两小钢珠放在表壳合适的位置上。

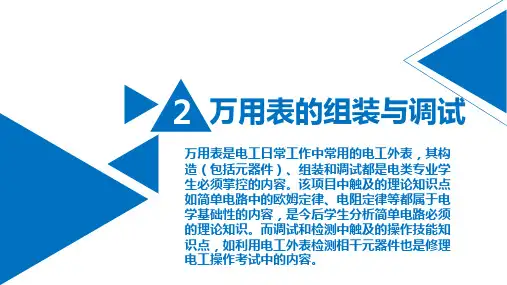

万用表组装及调试实训教案(详细)第一章：实训目的与要求1.1 实训目的1.1.1 理解万用表的工作原理；1.1.2 学会使用万用表进行基本测量；1.1.3 掌握万用表的组装和调试方法。
1.2 实训要求1.2.1 熟悉万用表的各个部分及其功能；1.2.2 能够正确组装万用表；1.2.3 能够对万用表进行调试，保证其准确性。
第二章：万用表的原理与结构2.1 万用表的工作原理2.1.1 介绍万用表的工作原理，包括电流、电压、电阻的测量原理；2.1.2 讲解万用表的测量范围和测量精度。
2.2 万用表的结构与功能2.2.1 介绍万用表的主要组成部分，如测量电路、显示电路、控制电路等；2.2.2 讲解万用表的各项功能，如测量电压、电流、电阻、电容等；2.2.3 介绍万用表的接口和配件，如测试笔、夹具等。
第三章：万用表的组装3.1 万用表组装前的准备工作3.1.1 准备万用表的组装工具和材料；3.1.2 了解万用表的组装步骤和注意事项。
3.2 万用表的组装步骤3.2.1 讲解万用表的组装步骤，包括电路板安装、外壳组装、接口连接等；3.2.2 指导学生进行万用表的组装实践。
第四章：万用表的调试4.1 万用表调试前的准备工作4.1.1 准备万用表调试所需的工具和材料；4.1.2 了解万用表调试的步骤和注意事项。
4.2 万用表的调试步骤4.2.1 讲解万用表的调试步骤，包括功能检查、准确度调整等；4.2.2 指导学生进行万用表的调试实践。
第五章：万用表的使用与维护5.1 万用表的使用方法5.1.1 讲解万用表的使用步骤，包括开机、选择测量功能、读数等；5.1.2 介绍万用表的使用注意事项，如避免接触高压、防止短路等。
5.2 万用表的维护与保养5.2.1 讲解万用表的维护方法，如清洁、更换配件等；5.2.2 介绍万用表的保养周期和方法，如定期检查、存放等。
第六章：万用表故障分析与排除6.1 万用表常见故障分析6.1.1 分析万用表在使用过程中可能出现的故障，如测量不准确、无法开机等；6.1.2 讲解故障产生的原因，如电路故障、配件损坏等。
830数字万用表原理、组装与调试实践目的830数字万用表是一种LCD数字显示多功能、多量程的31/2位便携式电工仪表，可以测量直流电流（DCA）、交直流电压（ACV）、电阻值和晶体管共射极直流放大系数h FE和二极管等。
通过对830数字万用表的安装、焊接、调试，可了解830数字万用表装配的全过程，掌握元器件的识别、测试及整机装配和调试工艺。
实践要求1.掌握830数字万用表的工作原理；2.对照原理图，看懂830数字万用表的装配接线图；3.对照原理图、PCB，了解调830数字万用表的电路符号、元件和实物；4.根据技术指标测试各元器件的主要参数；5.掌握830数字万用表调试的基本方法，学会排除焊接和装配过程中出现的故障。
6.掌握830数字万用表的使用方法。
7.掌握一定的用电知识及电工操作技能。
8.学会使用一些常用的电工工具及仪表，如尖嘴钳、剥线钳、万用表等。
9.养成严谨、细致的工作作风。
数字万用表简介830数字万用表以集成电路7106为核心，电路简洁、功能齐全、体积小巧、外观精致，便于携带。
其主要技术指标如表所示。
表数字万用表主要技术指标一般特性直流电流显示31/2位LCD自动极性显示量程分辩力精度超量程显示最高位显示“1”其它位空白200uA %读数.3字最大共模电压500V峰值2000uA 1uA %读数.3字储存环境-15°C至50°C20mA 10uA %读数.3字温度系数小于×准确度/°C200mA 100uA %读数5字电源9V叠层电池10A 10mA %读数10字外形尺寸128×75×24mm交流电压直流电压量程分辩力精度量程分辩力精度200V 100mV %读数10字200mV %读数2字750V 1V %读数10字2000mV 1mV %读数3字电阻20V 10mV %读数3字量程分辩力精度200V 100mV %读数3字200ΩΩ%读数10字1000V 1V %读数3字2000Ω1Ω%读数2字晶体管检测20KΩ10Ω%读数2字量程测试电流开路电压/测试电压200KΩ100Ω%读数2字二极管2000KΩ1KΩ%读数2字三极管Ib=10uA Vce=3V数字万用表工作原理DT830B数字万用表以大规模集成电路7106为核心，其原理框图如图所示。
万用表的安装与调试设计报告数字万用表是广大电子技术人员和电子爱好者从事电子测量及维修工作的必备仪表。
数字万用表有台式数字万用表和便携式数字万用表。
便携式(亦称手持式)数字万用表以其功能完善、通用性强、价格低、耗电省、便于携带等显著优点，深受广大用户的青睐。
因此我们本次课程设计实践我们制作了一个万用表。
一．课程设计的目的1.通过DT830B 数字万用表装配实验，进一步加深对数字万用表电路原理的认识，能熟练的测量各种物理量。
2.了解ICL7106的各个引脚和他的数模转换功能。
3.初步学会通过电路图焊接电路板。
掌握一些简单的电路焊接工艺，初步学习调试电子产品的方法，提高动手能力。
4.了解各种测试仪器的用法并样品进行测试和矫正二．课程设计的器材1.焊接电路板所必须的电烙铁、焊锡，螺丝刀、镊子、钳子等必备工具2.一个标准的万用表位数字万用表的各种零配件和相关的材料说明3.DT830B型3124.9V电池一节三．课程设计原理位数字万用表总电路如DT830型312图1.1所示。
DT830型数字万用表原理剖析：1.ICL7106的工作原理图1.1 DT830型3位半数字万用表总电路(1) ICL7106的性能特点可选9V叠层电池，有助于实现仪表的小型化。
低功耗（约16mW），输入阻抗高（1010Ω）。
内设时钟电路、＋2.8V基准电压源、异或门输出电路，能直接驱动3½位LCD显示器。
属于双积分式A/D转换器，外围电路简单，仅需配5只电阻、5只电容和LCD显示器，即可构成一块DVM。
其抗干扰能力强，可靠性高。
(2)ICL7106的工作原理ICL7106内部包括模拟电路和数字电路两大部分，二者是互相联系的。
一方面由控制逻辑产生控制信号，按规定时序将多路模拟开关接通或断开，保证A/D 转换正常进行；另一方面模拟电路中的比较器输出信号又控制着数字电路的工作状态和显示结果。
下面介绍各部分的工作原理。
a.模拟电路模拟电路由双积分式A/D转换器构成，电路如图1.2所示。

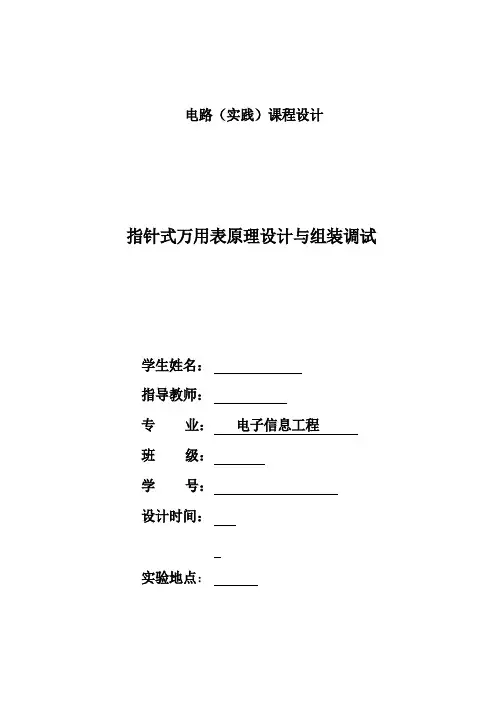

电路（实践）课程设计指针式万用表原理设计与组装调试学生姓名：指导教师：专业：电子信息工程班级：学号：设计时间：实验地点：摘要MF-47型指针万用表是一种基本的测量仪表．它可以测量电学中的基本电量。
通过对MF-47型万用表的装配、调试和测量的练习，使我学会了一些简单的焊接和进一步理解欧姆定律概念．巩固学习的理论知识．掌握理论知识在实践中的应用．学会正确使用万用表，了解万用表基本的工作原理和简单的计算方法。
同时，在实训结束后．使我们拥有一台最基本的电测量仪表．从而培养起对电工、电子技术的兴趣。

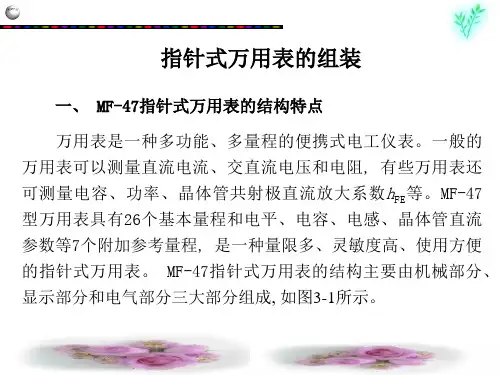

关键词：指针式，万用表，焊接，实训，装配，调试目录第一章MF-47万用表概述 (1)第二章万用表原理与安装实习的目的与意义 (1)第三章指针式万用表组成的结构特征 (2)3-1指针式万用表的组成 (2)3-2指针式万用表的结构特征 (2)第四章指针式万用表的工作原理 (3)4-1指针式万用表的工作原理 (3)4-2直流电源档的工作原理 (4)4-3直流电压档的工作原理 (4)4-4交流电压档的工作原理 (5)第五章指针式万用表器件的介绍及布局 (5)5-1元器件的介绍 (5)5-2元器件布局 (6)5-3万用表标表判管极性的原理 (7)第六章焊接联系 (8)6-1在练习焊接 (8)6.1.1焊点的正确形状 (8)6.1.2烙铁上多余的焊锡的处理 (9)6.1.3元器件的插放 (9)6.1.4元器件参数的检测 (9)6.1.5元器件的焊接 (10)6.1.6电池极板的焊接 (11)第七章机械部分的安装 (12)7-1机械部分的安装 (12)7.1.1提把的安装 (12)7.1.2电刷按钮的安装 (13)7.1.3档位开关按钮的安装 (13)7.1.4电刷的安装 (13)7.1.5电路板的安装 (13)7-2调试 (13)7.2.1直流电流的测量 (13)7.2.2直流电压的测量 (14)第八章心得与体会 (14)第一章MF-47万用表概述MF-47型是设计新颖的磁电系整流式变量限便携式万用表。
DIY万用电表调试方法
MF47 MF47-A TY360 TY360TRX TY960等型号
一、检查方法：
1．装配完线路板后，请仔细对照同型号图纸，检查元件焊接部位是否有错漏焊。
对于初学焊接者来说，还需检查焊点是否有虚焊、连焊现象，可用镊子轻轻拨动零件，
检查是否松动。
2．检查完线路板后，即可按各型号万用表装配要求进行总装。
总装方法参见各型号万用表装配步骤。
装配完成后，旋转档位开关旋钮一周，检查手感是否灵活。
如有阻
滞感，应查明原因后加以排除。
然后可重新拆下线路板检查线路板上电刷（刀位）
银条（分段圆弧，位于线路板中央），电刷（刀位）银条上应留下清晰的刮痕，如
出现痕迹不清晰或电刷银条上无刮痕等现象，应检查电刷与线路板上的电刷银条是
否接触良好或装错装反。
直至档位开关旋钮旋转时手感良好后，方可进入下一阶段
工作。
3．装上电池并检查电池两端是否接触良好。
插入+、—表棒，将万用表档位旋钮旋至Ω档最小档位，将+、—表棒搭接，表针应向右偏转。
调整0Ω、ADJ调零旋钮，
表针应可以准确指示在Ω挡零位位置。
依次从最小档位调整至最大档位（R×1-蜂
鸣器- R×100k），每档均应能调整至Ω挡零位位置。
如不能调整至零位位置，常见
故障如下：指针位于零位左边，可能是电池性能不良（更换新电池）或电池电刷接
触不良。
重复2、3中的相关步骤后，本表基本装配成功，下面将进入校试工作。
二、校试方法：
基本装配成功后的万用表，就可以进行校试了。
只有校试完成后的万用表才可以准确测量使用。
工厂中一般均用专业仪表校准仪校试，这样便于大规模生产。
产品参数也比较统一。
DIY后的万用表如何校试呢？在业余情况下进行准确地校试是每一个工作者完成装配后的第一心愿。
下面介绍在没有专业仪器的情况下，准确校试万用电表的几种方法。
(A) 业余校试万用表需准备下列设备：
① 3 1/2以上数字万用表1块。
②直流稳压电源1台（根据情况，可选用任何直流电原，也可以直接用9V、
1.5V电池替代）。
③交流调压器1台（功率无要求）如没有，也可选用多抽头交流变压器220V/5V、
10V、36V ……1只（变压器功率无要求，如户没有多抽头电流变压器，可
选用任何一种初级220V，次级最好在10V以下的电源变压器）。
④普通电阻若干（5%精度就可以）。
(B) 基准档位校试：
首先将基本装配完成的万用表档位旋转至直流电流档（DCmA）最小档47、47-A、960、TY360为50μA；TY-360TRX为100μA，调试设备连接见图1：
直流电流档DCmA校试图图1
将数字万用表旋至直流电流档，如200μA档。
被测万用表水平放置，未测试前应检查万用表指针是否在机械零位上。
如有偏移，调整表头下方机械调零器至机械零位，一般情况下此装置不需经常调整。
调整电位器（如图1）使数字万用表显示50μA（或100μA根据型号）检查被测万用表是否指示满度值。
正负误差不超过1格。
如超出范围应调整WHZ电阻（见线路图）直至合格为止。
如不能调整至合格范围，应检查是否有错装、漏焊等现象。
(C) 直流电流档校试（DCA）：
基准档校试完成后，将直流电流档顺序增加档位，例如按照50μA - 500μA – 5mA – 50mA – 500mA（不同规格万用表档位不完全一样，但校试方法同基准档）的顺序，此时数字表档位也相应增加。
如直流电源输出电流较小，在较大电流时，不能校至于满度。
此时通过观察数字表读数和指针表读数是否相同，一般也可以保证本表精度在合格范围之内。
如所用直流电流为恒流恒压直流电源时，可去除图中可调电阻器调试。
(D) 直流电压挡校试（DCV），调备装备连接如图2：
直流电压档DCV校试图图2
从最低电压档开始检查，逐档向上调整，按照0.25V – 0.5V – 1V – 10V – 50V – 250V – 500V – 1000V 的顺序。
最低档应调整至满度检查。
数字表此时也同样位于对应的直流电压档上，检查方法
与直流电流档相同。
图2电位器中流过电流的大小应根据所选用直流电源电压来调整，应保证电位器电流范围大于1mA，否则会影响校试精度。
此种方法中，由于直流电源电压较低，在测量高电压时指针偏转角度较小，会影响校试精度，可以采用方法2来校试。
如采用直流稳压电源校检时，可去除图中的可调电阻，直接调整稳压电源电压。
直流电压档校试方法2：
直流电压档DCV校试方法二图3
在用户缺少高电压直流电源的情况下，可用测量内阻法校试直流电压档，每种万用表在表盘上均标有不同的灵敏度，如DCV20k/V或DCV10k/V等。
首先从最小电压档校试，如0.25V，表盘标示灵敏度为20k/V。
那么此档内阻一定为：20k×0.25V=5k在此档位时用数字万用表Ω档，在测量被测指针表“+”“-”端子两端（图3），内阻一定为5k左右，相应的如果在50V档被测万用表内阻值为1MΩ，依次类推。
注意：大于250V时的灵敏度应根据标示值计算，如1000V表盘灵敏度标示值为9k/V，那么内阻此时等于1000V×9k=9M。
用此法测量只要数字万用表测出的阻值误差不超出±2.5%，校试精度均可保证。
（E）交流电压档校试。
调试设备连接如4图：
交流电压档ACV校试图图4
数字表档位应覆盖被测万用表档位。
如被测表校试10V交流电压挡，数字表此时应选用20V档。
从最小档位开始。
按10V - 50V – 250V – 500V –1000V 的顺序递进校试。
最小档位应做满度校试。
校试开始时，调压器一定要位于最小电压处，以免烧毁万用表。
因调压器无隔离装置，测试时有触电危险，校试时必须有专业人员指导操作。
如手中一时没有调压器可选用普通电源变压器（次级电压小于10V）。
校试方法同上，但在校试较高电压时，指针偏转角度过小，准确读数会有一定困难。
（F）Ω档校试：
Ω档校试图图5
首先准备一些普通电阻，阻值尽可能靠近被测表的中心值。
如47型中心值为16.5,就可分别选用16Ω（R×1档用），160Ω（R×10档用），1.6k（R×100档用），16k（R ×1k档用），160k（R×10k档用）。
其它不同型号万用表应根据其中心值（Ω档）选用相应的电阻，然后按照顺序校试即可。
将电池装入万用表，同样先从最小档位开始校试，按照R×1档- R×10档- R×100档- R×1k档- R×10k档- R×100k档的顺序递进校试。
不同万用表Ω档位的设置可能不相同，指针万用表每更换一次档位后，必须重新调零（0ΩADJ电位器）。
注意：指针型万用表一般均设有二处调零，一处为Ω调零，另一处为机械调零。
机械零点首次校试完毕后，没有特殊情况一般不需要调整。
调零完成后即可选用中心值附近电阻校验。
万用表测量电阻时数值的精度一般误差在±10%以内即为合格，其它电阻也可用来测量，了解该表Ω档线性情况。
测量大电阻时，应避免人体同时接触电阻两端，否则会产生附加误差。
使用指针表Ω档测量时，必须装入电池方可使用。
而使用其它档位如电压、电流档没有电池时也可以正常工作。
（G）其它档校试：
经过上述校试检查后，该表一般即可达到基本精度。
表盘上除上述档位之外的其它档位基本上都附属于上述各档。
如dB档附属于交流电压档，交流电压档校准后此档一定在标准范围之内；晶体管HFE档、直流电容测量档、蜂鸣器档、LV/LI档均附属于Ω档。
校试完毕后，仅需检查是否有此功能，即可保证测量精度（使用方法见说明书介绍）。
经过上述校试检查，您的DIY万用表已经可以正常使用，最后祝贺您成功的完成首块万用表的制作。
南京天宇
2007．4．11。
