word文档可编辑 实验一 双绞线跳线制作
一、实验目的：
1. 了解双绞线的种类和特点，相关的国际连接标准。
2. 了解双绞线跳线的种类和特点，及相应的使用范围。
3. 掌握双绞线跳线的制作方法和注意事项。
二、实验内容：
利用剥线钳和RJ45压线钳制作2种不同用途的RJ45双绞线跳线，同时用双绞线导通测试仪测试跳线的连接状态。
三、实验原理：
本实验是根据以下原理及标准：
1. 双绞线平衡传输原理；
2. TIA/EIA568A标准。
双绞线介绍
双绞线(TP:Twisted Pairwire)是综合布线工程中最常用的一种传输介质。双绞线由两根具有绝缘保护层的铜导线组成。把两根绝缘的铜导线按一定密度互相绞在一起,可降低信号干扰的程度,每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。双绞线一般由两根22～26号绝缘铜导线相互缠绕而成。如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆。在双绞线电缆(也称双扭线电缆)内,不同线对具有不同的扭绞长度,一般地说,扭绞长度在38.1cm至14cm内,按逆时针方向扭绞,相临线对的扭绞长度在12.7cm以上。与其他传输介质相比,双绞线在传输距离、信道宽度和数据传输速度等方面均受到一定限制,但价格较为低廉。双绞线的缠绕密度和纽绞方向以及绝缘材料，直接影响它们特性阻抗、衰减和近端串扰。
双绞电缆按其外部包缠的是金属层还是塑像外皮，可分为非屏蔽双绞线(UTP:Unshilded word文档可编辑 Twisted Pair)和屏蔽双绞线(STP:Shielded Twisted Pair)。它们既可以传输模拟信号，也可以传输数字信号。
双绞线分类：
双绞线分类见下图：
例如最常用的5类4对24AWG100欧姆屏蔽电缆，是美国线规为24的裸铜导体，电缆直径：5.4mm，以氟化乙烯做绝缘材料，内有一24AWG TPG漏电线。传输频率达100MHz。
1、 非屏蔽双绞（UTP）电缆
非屏蔽双绞电缆是由多对双绞线外包缠一层塑像护套构成。其结构见下图(本文中AWG表示美国线缆规格)： word文档可编辑
非屏蔽双绞电缆采用了每对线的绞矩与所能抵抗电磁辐射及干扰成正比，并结合滤波与对称性等技术，经过精确的生产工艺而制成。采用这些技术措施可减少非屏蔽双绞电缆线对间的电磁干扰。
非屏蔽双绞（UTP）电缆因为无屏蔽层，所以有以下优点：
容易安装；
较细小、节省空间。
2、 屏蔽双绞电缆
屏蔽双绞电缆与非屏蔽双绞电缆一样，电缆芯是铜双绞线，护套层是塑像皮。只不过在护套层内增加了金属层。按增加的金属屏蔽层数量和金属屏蔽层绕包方式，又可分为金属箔双绞电缆（FTP），屏蔽金属箔双绞电缆（SFTP）和屏蔽双绞电缆（STP）三种。
FTP是在多对双绞线外纵包铝箔， SFTP是在多对双绞线外纵包铝箔后，再将纵包铝箔的多对双绞线加金属编织网。
非屏蔽双绞电缆和屏蔽双绞电缆都有一根用来撕开电缆保护套的拉绳。屏蔽双绞电缆还有一根电漏电线，把它连接到接地装置上，可泄放金属屏蔽的电荷，解除线间的干扰问题。 word文档可编辑 在现在的布线工程中，最常用的双绞电缆分5类4对24AWG100欧姆非屏蔽电缆。一般100欧姆双绞线电缆又分为3类、4类、5类及6类/E级几种。每一种电缆又由不同数量的双绞线对组成。
一般的五类双绞线里都有四对绞在一起的细线，不同厂家出的线缆其内线颜色也不尽相同，但一般在4个绞对中都各有一根是蓝、橙、绿、棕4种颜色中的一个。同时，每个绞对中都还有1根白色线(有的双绞线是白色及相应颜色相间的彩色线)。因此只有按白橙/橙，白绿/绿，白蓝/蓝，白棕/棕为例进行进一步的说明了。我们可以把：白橙/橙，白绿/绿，白蓝/蓝，白棕/棕， 分别编号为 1/2、3/4、5/6、7/8。

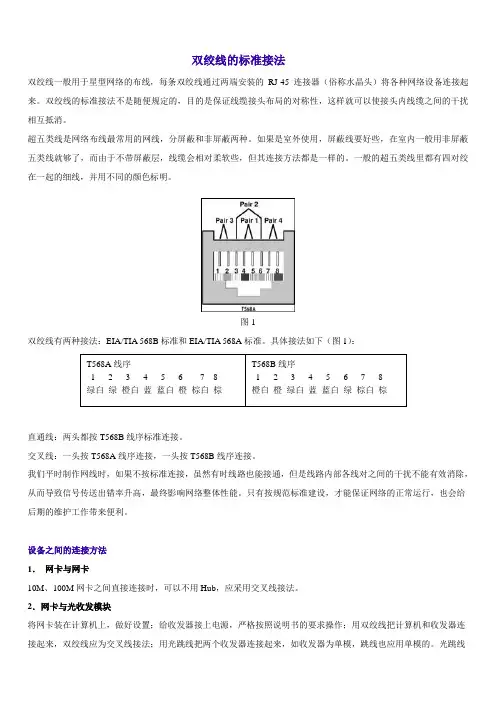

根据TIA/EIA568标准，RJ45头的接线方法有2种：
1白-绿2绿3白-橙4蓝5白-蓝6橙7白-棕8棕对3对2对1对4T568A3白-绿6绿1白-橙4蓝5白-蓝2橙7白-棕8棕对2对3对1对4T568B针角和线对连接示意图标准推荐使用RJ-45通信信息插座
568A的标准，描述线序应从左到右依次为白绿、绿、白橙、蓝、白蓝、橙、白棕、棕，1 2
3 4 5 6 7 8。568B的标准，描述线序应从左到右依次为白橙、橙、白绿、蓝、白蓝、绿、白棕、棕， 1 2 3 4 5 6 7 8 。综合布线工程常用的是568B标准，也是TSB－67现场测试的基本标准，而且要求整个链路上的所有插件、线缆都必须为五类标准。
双绞线跳线一般是用RJ45头、双绞线利用工具制作而成。关键在于如何根据需要制作相应的RJ45头。 word文档可编辑 双绞线跳线的联接方法随所联设备的不同,其接法也不相同，主要有2种。PC与交换机(HUB)之间使用的是一种连接方法(在这里我们称接线方法2)，而交换机与交换机(HUB)之间、电脑与电脑之间的连接就不是这样了(在这里我们称接线方法2)。请仔细阅读下面的RJ45压线方法。
四、实验准备：
本实验需准备以下材料和工具：
1. 5类双绞线
2. RJ5头
3. 剥线钳
4. RJ45压线钳
5. 导通测试仪
五、实验步骤
接线方法一：
1. 从双绞线箱中，先抽出一小段线，然后用剥线钳先把外皮剥除约2cm长； word文档可编辑
2. 将双绞线反向缠绕开，解开双绞的线对；
3. 根据568B接线标准排线，从左到右依次为白橙、橙、白绿、蓝、白蓝、绿、白棕、棕，
1 2 3 4 5 6 7 8。铰齐线头，约留1.5cm长的线。
4. 将RJ45头正面（不带锁紧销儿、带铜片的那一面）朝上，把可插线的一端朝向自已，不能插线的一端朝外注意这是非常重要的
5. 将排好序的双绞线，按568B线序排好后插进RJ45头；
6. 用RJ45压线钳将RJ45头压紧；
7. 重复上面的步骤，按568B线序制作线头另一方的RJ45头；
8. 使用线缆导通测试仪测试，当测试灯按12,36,45,78的顺序亮绿灯时，说明接线正确。 word文档可编辑 接线方法二：
方法与方法1基本相同，只是在步骤7时，把另一个RJ45头按568A的接线顺序制作RJ45头即可(T568A/T568B的混用是跨接线的特殊接线方法)。
在步骤8时，当测试灯按36,12,45,78的顺序亮绿灯时，说明接线正确。
六、注意事项
1、按100BASE－T的标准，数据传输用到了1、2、3、6线，如果不正确排线序的话，会破坏线缆内的双绞对数，后果是产生较大的NEXT（近端串挠），会影响传输速率，使之达不到标定的100MHZ。 所以在做RJ－45头的时候，要尽量少分开接头处的双绞对(即尽量不破坏双绞线的双绞)。
2、 按接线方法一接线时，本质的问题是要保证：
1,2 线对是一个绕对
3,6 线对是一个绕对
4,5 线对是一个绕对
7,8 线对是一个绕对
3、 为了保障RJ45头的牢固，压接RJ45头时，双绞线的外皮一定要夹进水晶头里。
