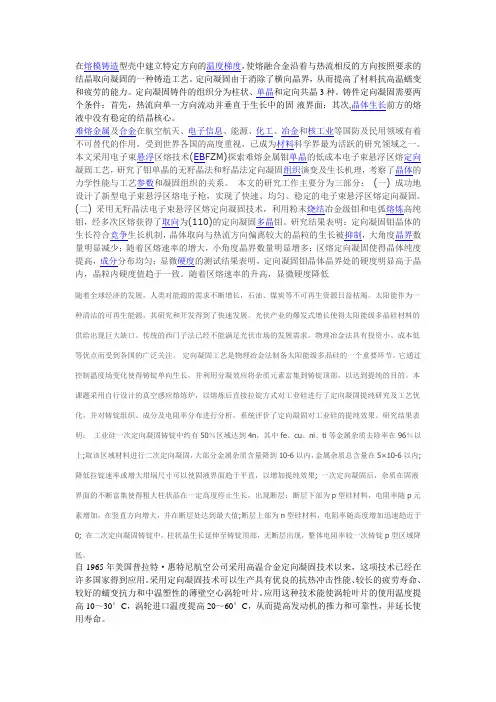

在熔模铸造型壳中建立特定方向的温度梯度，使熔融合金沿着与热流相反的方向按照要求的结晶取向凝固的一种铸造工艺。定向凝固由于消除了横向晶界，从而提高了材料抗高温蠕变和疲劳的能力。定向凝固铸件的组织分为柱状、单晶和定向共晶3种。铸件定向凝固需要两个条件：首先，热流向单一方向流动并垂直于生长中的固-液界面；其次,晶体生长前方的熔液中没有稳定的结晶核心。 难熔金属及合金在航空航天、电子信息、能源、化工、冶金和核工业等国防及民用领域有着不可替代的作用，受到世界各国的高度重视，已成为材料科学界最为活跃的研究领域之一。本文采用电子束悬浮区熔技术(EBFZM)探索难熔金属钼单晶的低成本电子束悬浮区熔定向凝固工艺，研究了钼单晶的无籽晶法和籽晶法定向凝固组织演变及生长机理，考察了晶体的力学性能与工艺参数和凝固组织的关系。 本文的研究工作主要分为三部分： (一) 成功地设计了新型电子束悬浮区熔电子枪，实现了快速、均匀、稳定的电子束悬浮区熔定向凝固。 (二) 采用无籽晶法电子束悬浮区熔定向凝固技术，利用粉末烧结冶金级钼和电弧熔炼高纯
钼，经多次区熔获得了取向为(110)的定向凝固多晶钼。研究结果表明：定向凝固钼晶体的生长符合竞争生长机制，晶体取向与热流方向偏离较大的晶粒的生长被抑制，大角度晶界数量明显减少；随着区熔速率的增大，小角度晶界数量明显增多；区熔定向凝固使得晶体纯度提高，成分分布均匀；显微硬度的测试结果表明，定向凝固钼晶体晶界处的硬度明显高于晶内，晶粒内硬度值趋于一致。随着区熔速率的升高，显微硬度降低
随着全球经济的发展，人类对能源的需求不断增长，石油、煤炭等不可再生资源日益枯竭。太阳能作为一种清洁的可再生能源，其研究和开发得到了快速发展。光伏产业的爆发式增长使得太阳能级多晶硅材料的供给出现巨大缺口。传统的西门子法已经不能满足光伏市场的发展需求。物理冶金法具有投资小、成本低等优点而受到各国的广泛关注。 定向凝固工艺是物理冶金法制备太阳能级多晶硅的一个重要环节。它通过控制温度场变化使得铸锭单向生长，并利用分凝效应将杂质元素富集到铸锭顶部，以达到提纯的目的。本课题采用自行设计的真空感应熔炼炉，以熔炼后直接拉锭方式对工业硅进行了定向凝固提纯研究及工艺优化，并对铸锭组织、成分及电阻率分布进行分析，系统评价了定向凝固对工业硅的提纯效果。研究结果表明： 工业硅一次定向凝固铸锭中约有50％区域达到4n，其中fe、cu、ni、ti等金属杂质去除率在96％以上;取该区域材料进行二次定向凝固，大部分金属杂质含量降到10-6以内，金属杂质总含量在5×10-6以内;降低拉锭速率或增大坩埚尺寸可以使固液界面趋于平直，以增加提纯效果; 一次定向凝固后，杂质在固液界面的不断富集使得粗大柱状晶在一定高度停止生长，出现断层：断层下部为p型硅材料，电阻率随p元素增加，在竖直方向增大，并在断层处达到最大值;断层上部为n型硅材料，电阻率随高度增加迅速趋近于0; 在二次定向凝固铸锭中，柱状晶生长延伸至铸锭顶部，无断层出现，整体电阻率较一次铸锭p型区域降低。 自1965年美国普拉特·惠特尼航空公司采用高温合金定向凝固技术以来，这项技术已经在
单晶铜定向凝固
单晶铜是一种由晶体结构完全一致、没有晶界和晶粒边界的铜材料。
它在制备过程中通过定向凝固技术来控制晶体的生长方向，使得整个材料的晶体结构保持一致。
定向凝固是一种被广泛应用在材料科学和工程中的技术。
在定向凝固过程中，材料的熔融态被控制在一个特定的温度下，然后慢慢降温，使得晶体从熔融态开始逐渐生长。
通过合理的温度和降温速率控制，可以使得晶体的生长方向保持一致，从而得到单晶材料。
在制备单晶铜时，通常采用一种被称为"铸造"的方法。
首先，将铜加热至熔点，然后将熔化的铜放入一个狭长的容器中，容器的底部有一小个开口。
通过控制温度和降温速率，使得熔化的铜从容器的底部缓慢流出，逐渐凝固。
在凝固过程中，晶体从容器底部开始生长，然后逐渐向上延伸。
最终得到的铜材料就是一个无晶界的单晶体。
单晶铜具有一些独特的性质和应用。
由于没有晶界和晶粒边界，它具有更高的强度和塑性，且疲劳和脆性性能更好。
这使得单晶铜在航空航天、能源、电子、光学等领域具有重要的应用前景。
例如，单晶铜可以用于制造高温下的涡轮叶片、燃烧室壁板、导热器等部件，以提高发动机的性能和效率。
此外，单晶铜还可以用于制造高精度的光学元件，如激光反射镜片、X射线透射窗口等。

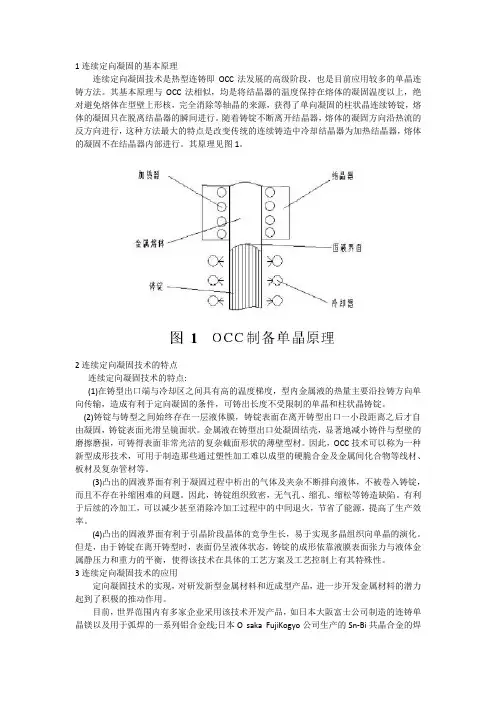

1连续定向凝固的基本原理连续定向凝固技术是热型连铸即OCC法发展的高级阶段，也是目前应用较多的单晶连铸方法。
其基本原理与OCC法相似，均是将结晶器的温度保持在熔体的凝固温度以上，绝对避免熔体在型壁上形核，完全消除等轴晶的来源，获得了单向凝固的柱状晶连续铸锭，熔体的凝固只在脱离结晶器的瞬间进行。
随着铸锭不断离开结晶器，熔体的凝固方向沿热流的反方向进行，这种方法最大的特点是改变传统的连续铸造中冷却结晶器为加热结晶器，熔体的凝固不在结晶器内部进行。
其原理见图1。
2连续定向凝固技术的特点连续定向凝固技术的特点:(1)在铸型出口端与冷却区之间具有高的温度梯度，型内金属液的热量主要沿拉铸方向单向传输，造成有利于定向凝固的条件，可铸出长度不受限制的单晶和柱状晶铸锭。
(2)铸锭与铸型之间始终存在一层液体膜，铸锭表面在离开铸型出口一小段距离之后才自由凝固，铸锭表面光滑呈镜面状。
金属液在铸型出口处凝固结壳，显著地减小铸件与型壁的磨擦磨损，可铸得表面非常光洁的复杂截面形状的薄壁型材。
因此，OCC技术可以称为一种新型成形技术，可用于制造那些通过塑性加工难以成型的硬脆合金及金属间化合物等线材、板材及复杂管材等。
(3)凸出的固液界面有利于凝固过程中析出的气体及夹杂不断排向液体，不被卷入铸锭，而且不存在补缩困难的问题。
因此，铸锭组织致密，无气孔、缩孔、缩松等铸造缺陷。
有利于后续的冷加工，可以减少甚至消除冷加工过程中的中间退火，节省了能源，提高了生产效率。
(4)凸出的固液界面有利于引晶阶段晶体的竞争生长，易于实现多晶组织向单晶的演化。
但是，由于铸锭在离开铸型时，表面仍呈液体状态，铸锭的成形依靠液膜表面张力与液体金属静压力和重力的平衡，使得该技术在具体的工艺方案及工艺控制上有其特殊性。
3连续定向凝固技术的应用定向凝固技术的实现，对研发新型金属材料和近成型产品，进一步开发金属材料的潜力起到了积极的推动作用。
目前，世界范围内有多家企业采用该技术开发产品，如日本大阪富士公司制造的连铸单晶镁以及用于弧焊的一系列铝合金线;日本O saka FujiKogyo公司生产的Sn-Bi共晶合金的焊丝;三井公司开发的各种复杂形状的热型连铸铜管等。
《定向凝固Al-Cu-Si共晶合金组织形成与性能》篇一一、引言随着现代科技和工业的不断发展，合金材料在各种应用领域中扮演着重要的角色。
定向凝固技术作为合金材料制备的一种重要方法，对于共晶合金的微观组织和性能具有显著影响。
本文以Al-Cu-Si共晶合金为研究对象，深入探讨了其定向凝固过程中的组织形成与性能。
二、Al-Cu-Si共晶合金的定向凝固1. 实验材料与方法本实验采用纯度较高的Al、Cu、Si元素作为原料，通过熔炼、浇注、定向凝固等工艺制备Al-Cu-Si共晶合金。
采用光学显微镜、扫描电子显微镜等手段对合金的微观组织进行观察和分析。
2. 定向凝固过程在定向凝固过程中，合金的液态金属在温度梯度的作用下逐渐凝固，形成特定的晶体结构。
由于Al-Cu-Si共晶合金具有较低的共晶温度和良好的流动性，因此在适当的温度梯度和凝固速率下，可以得到良好的共晶组织。
三、组织形成与微观结构1. 共晶组织的形成在定向凝固过程中，Al-Cu-Si共晶合金中的Al和Si元素在共晶温度下同时析出，形成共晶组织。
这种组织具有优异的力学性能和物理性能，使得合金在各种应用领域中具有广泛的应用前景。
2. 微观结构分析通过光学显微镜和扫描电子显微镜观察发现，Al-Cu-Si共晶合金的微观结构主要由初生相和共晶相组成。
初生相主要为Al基体，而共晶相则是由Al、Cu、Si元素组成的复杂化合物。
这些相在空间上相互交织，形成了复杂的微观结构。
四、性能分析1. 力学性能Al-Cu-Si共晶合金具有良好的力学性能，包括高强度、高硬度、良好的延展性和耐磨性等。
这些性能主要归因于其优异的微观结构和共晶组织的形成。
此外，通过调整合金的成分和定向凝固工艺，可以进一步优化合金的力学性能。
2. 物理性能Al-Cu-Si共晶合金还具有良好的物理性能，如优良的导热性、导电性和抗腐蚀性等。
这些性能使得合金在电子、航空航天、汽车等领域具有广泛的应用前景。
五、结论本文通过实验研究了Al-Cu-Si共晶合金的定向凝固过程、组织形成与性能。
