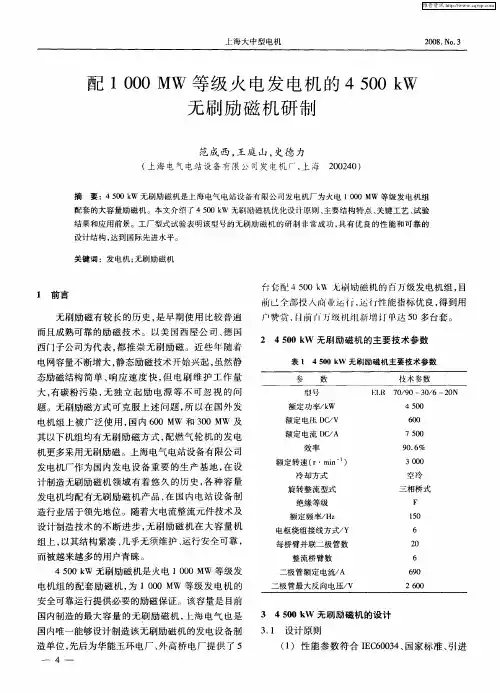

上海大中型电机 ２００８．Ｎｏ．３
１前言 配１ ０００ ＭＷ等级火电发电机的４ ５００ ｋＷ 无刷励磁机研制
范成西，王庭山．史德力 （上海电气电站设备有限公司发电机厂，上海 ２００２４０）
摘要：４ ５００ ｋＷ无刷励磁机是上海电气电站设备有限公司发电机厂为火电１ ０００ ＭＷ等级发电机组 配套的大容量励磁机。本文介绍了４ ５００ ｋＷ无刷励磁机优化设计原则、主要结构特点、关键工艺、试验 结果和应用前景。工厂型式试验表明该型号的无刷励磁机的研制非常成功，具有优良的性能和可靠的 设计结构，达到国际先进水平。 关键词：发电机；无刷励磁机
无刷励磁有较长的历史，是早期使用比较普遍 而且成熟可靠的励磁技术。以美国西屋公司、德国 西门子公司为代表，都推崇无刷励磁。近些年随着 电网容量不断增大，静态励磁技术开始兴起，虽然静 态励磁结构简单、响应速度快，但电刷维护工作量 大，有碳粉污染，无独立起励电源等不可忽视的问 题。无刷励磁方式可克服上述问题，所以在国外发 电机组上被广泛使用，国内６００ ＭＷ和３００ ＭＷ及 其以下机组均有无刷励磁方式，配燃气轮机的发电 机更多采用无刷励磁。上海电气电站设备有限公司 发电机厂作为国内发电设备重要的生产基地，在设 计制造无刷励磁机领域有着悠久的历史，各种容量 发电机均配有无刷励磁机产品，在国内电站设备制 造行业居于领先地位。随着大电流整流元件技术及 设计制造技术的不断进步，无刷励磁机在大容量机 组上，以其结构紧凑、几乎无须维护、运行安全可靠， 而被越来越多的用户青睐。 ４ ５００ ｋＷ无刷励磁机是火电１ ０００ ＭＷ等级发 电机组的配套励磁机，为１ ０００ ＭＷ等级发电机的 安全可靠运行提供必要的励磁保证。该容量是目前 国内制造的最大容量的无刷励磁机，上海电气也是 国内唯一能够设计制造该无刷励磁机的发电设备制 造单位，先后为华能玉环电厂、外高桥电厂提供了５ ——４—— 台套西 ４ ５００ ｋ＼Ｘ ｌ尢州勋磁饥的百万级发电机组，目 令部投入 Ｉ 运行 运行性能指标优良，得到用 ，ｒＬｌ赞赏，日前 万级饥 新增订 达５Ｏ多台套。 ２ ４ ５００ ｋＷ无刷励磁机的主要技术参数 表ｌ ４ ５００ ｋＷ无刷励磁机主要技术参数
