第一篇第二章第四节海图的分类和使用注意事项、电子海图

二、海图资料的可信赖程度 1．海图的测量时间和资料来源 2．海图出版、新版或改版日期与小改正 3．海图比例尺 4．测深的详尽程度海图水深空白处，表示未经测量，应视为航海危险区而避开。 5．地貌精度与航标位置
三、使用海图注意事项 1．要尽可能选择现行版大比例尺海图，并要善于鉴别海图的可信赖程度。 2．海图使用前，应根据航海通告和有关的无线电航海警告及时加以改正。 3．海图水面空白处，表示未经测量，应视为航海危险区避开。 4 使用中，应经常利用各种有效手段加以核实，并注意掌握最新资料。

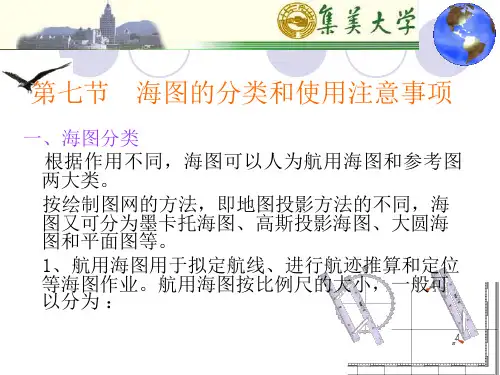

第七节海图的分类和使用注意事项
一、海图分类根据作用不同，海图可以人为航用海图和参考图两大类。按绘制图网的方法，即地图投影方法的不同，海图又可分为墨卡托海图、高斯投影海图、大圆海图和平面图等。 1、航用海图用于拟定航线、进行航迹推算和定位等海图作业。航用海图按比例尺的大小，一般可以分为：
（5）、港湾图(harbour charts)：其比例尺一般大于1：100000。图上详细标有灯塔、灯标、浮标、立标、雷达站、无线电导航设备、雾号等各种助航标志。当图幅范围内有更大比例尺的港湾图时，港内助航标志会作较多的取舍。图上还详细标有各种航道及其疏浚深度或扫海深度、锚地和锚位，以及码头、防波堤、船坞、系船浮筒和系船灯桩等港口资料。港湾图一般可供船舶进出港湾、锚地，通过狭窄水道及港口管理等使用。
2、电子海图显示与信息系统的功能海图显示；海图作业；海图改正；定位与导航；航海信息查询；雷达信息处理；航路监视；航行记录；
3、电子海图显示与信息系统的主要优点：海图信息的选择显示；海图改正简单易行；海图附加资料的提供船舶驾驶自动化水平的提高；本质性的提高航行安全性；海图数据存储在光盘或磁盘上，便于保管和传递；

第四章海图与航海

01/20 07
1-456
DA LIAN
01/02 /2007
02/02 /2007
05/02 /2007
…

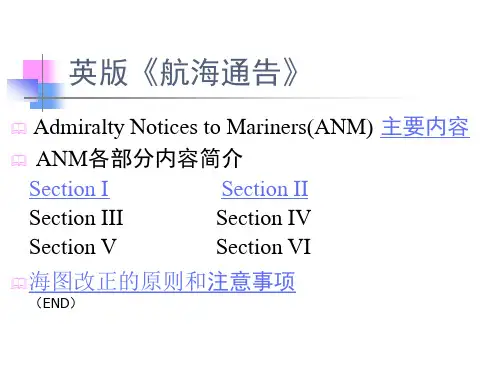

《航海通告》索取
❖ 到港前电告代理，代为索取未收到的各期通告；
❖ 索取地点可查阅《总目录》和《年度摘要》第14号通告；
❖ 注意索取停泊期间新发布的通告； ❖ 收到通告后应：检查是否缺期、注明送
《航海图书总目录》
“附表3”
“ 附表 2” 或 “海图卡片
判断本船海图的有效性

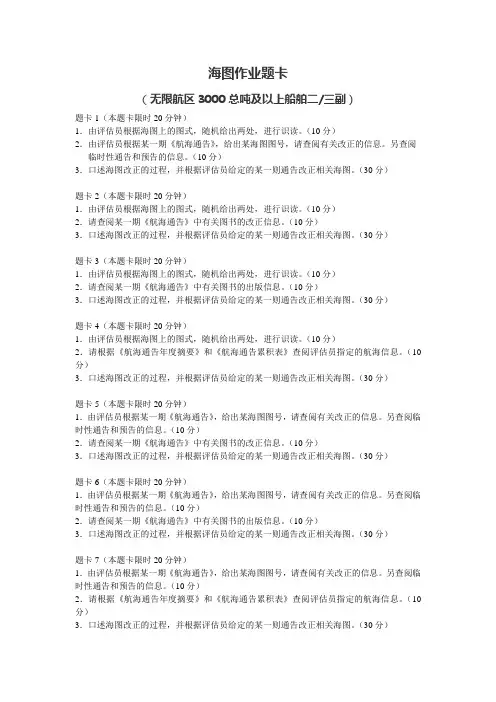

海图改正
将 III. Reprints of Radio Navigational Warning拆下按地区逐期加以汇订
对每月末出版的 ANM 有 IA T&P NOTICES ，应拆下，加到 T&P NOTICES 簿中，便于核对及查阅；
(将该部分拆下，对《航路指南》、《世界大洋航路》和《航海员手册》等图书资料进行改正)
（将该部分拆下，对《灯标和雾号表》进行改正）
（将该部分拆下，对《无线电信号表》进行改正）
海图改正步骤
➢ 本船图号一览表+相关海图索引通告登记； ➢ 海图卡片（或海图改正登记簿与图夹索引）＋
通告和图夹索引通告内容； ➢ Chart [Last Correction]与本图有关的改正项目； ➢ 改正：红墨水钢笔；规定的图式和缩写；不覆
在“附表5”登记
补遗和勘误表
பைடு நூலகம்
根据 I ： Admiralty charts & publications now published and available new admiralty charts and publications

14.8 海图与航海图书资料的改正与管理

在将《航海通告》Ⅲ，
Ⅳ ,Ⅴ三部分拆下来的过程中，应注意不要将改正海图用的贴图和改正字条失散。
海图与航海图书资料的改正与管理
（7）船长及负责驾驶员阅读各期《航海通告》
第Ⅱ部分中前几个与改正海图无关的通告内容。
（8）最后，应进行海图卡片或英版《海图改正登记簿与图夹索引》的海图新版及作废的登记。
122
(2002)-249-671-1205-1366-1368-1943-2289-3335-3593-3911-3912-(2003)-
303-1012-1412-326-4428-4430-(2004)-926-1499-1950-2378-2955-3422-3663-
(2003)-2693-4428-4571-4831-5243-5482-(2004)-200-2380-2965-3482-3680Apr. 2003
海图与航海图书资料的改正与管理
（1）船舶在到达某一港口前，应提前发报给代理，代为索取未收到的各期《航海通告》。可以索取英版《航海通告》的港口:可查阅
英版《航海图书目录》《航海通告年度摘要》中第14号通告。软盘版数字化《航海通告》的船舶可以仅索取与本
船航海图书资料有关的通告。
如在某一港口停留时间较长，亦应注意索取在停留
海图与航海图书资料的改正与管理
（2）仅与《航路指南》有关的通告及处理：
在上述新补篇发行前后的有关《航路指南》的改正资料均载于每周版的《航海通告》的第Ⅳ部分中，在《航海通告年度摘要》中，又将此类至本年1月 1日仍有效的通告全部重印。

并登记到“本船《航路指南》及补篇一览表”中，以便参考。

2、《航路指南》的管理
记4张到6张海图。每个海图栏又分3格。第1格内按海图图号的顺序印出每张海图的图号；第2格又分3列，第1列内数字为海图所在的图夹号；其他两空列留作登记与出版相关的资料用；第3格由数行组成，供用户顺序登记与本张海图相关的航海通告号码。
