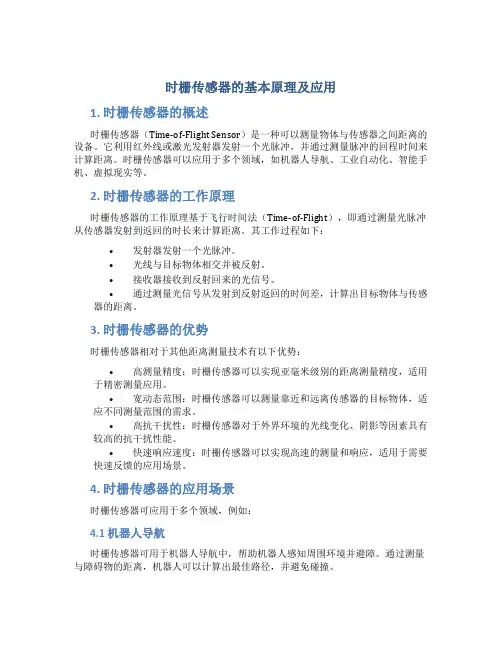

时栅传感器的基本原理及应用1. 时栅传感器的概述时栅传感器(Time-of-Flight Sensor)是一种可以测量物体与传感器之间距离的设备。
它利用红外线或激光发射器发射一个光脉冲,并通过测量脉冲的回程时间来计算距离。
时栅传感器可以应用于多个领域,如机器人导航、工业自动化、智能手机、虚拟现实等。
2. 时栅传感器的工作原理时栅传感器的工作原理基于飞行时间法(Time-of-Flight),即通过测量光脉冲从传感器发射到返回的时长来计算距离。
其工作过程如下:•发射器发射一个光脉冲。
•光线与目标物体相交并被反射。
•接收器接收到反射回来的光信号。
•通过测量光信号从发射到反射返回的时间差,计算出目标物体与传感器的距离。
3. 时栅传感器的优势时栅传感器相对于其他距离测量技术有以下优势:•高测量精度:时栅传感器可以实现亚毫米级别的距离测量精度,适用于精密测量应用。
•宽动态范围:时栅传感器可以测量靠近和远离传感器的目标物体,适应不同测量范围的需求。
•高抗干扰性:时栅传感器对于外界环境的光线变化、阴影等因素具有较高的抗干扰性能。
•快速响应速度:时栅传感器可以实现高速的测量和响应,适用于需要快速反馈的应用场景。
4. 时栅传感器的应用场景时栅传感器可应用于多个领域,例如:4.1 机器人导航时栅传感器可用于机器人导航中,帮助机器人感知周围环境并避障。
通过测量与障碍物的距离,机器人可以计算出最佳路径,并避免碰撞。
4.2 工业自动化在工业自动化领域,时栅传感器可以用于物体检测和测量。
例如,可以用于测量流水线上零件的位置、检测缺陷、计算速度等。
4.3 智能手机时栅传感器广泛应用于智能手机中的人脸识别和手势控制功能。
通过测量用户与手机的距离,可以实现自动息屏、快速解锁等功能。
4.4 虚拟现实时栅传感器可用于虚拟现实头盔中,实现对用户头部位置和姿态的精确测量。
通过实时跟踪用户的头部运动,可以提供更真实、沉浸式的虚拟现实体验。

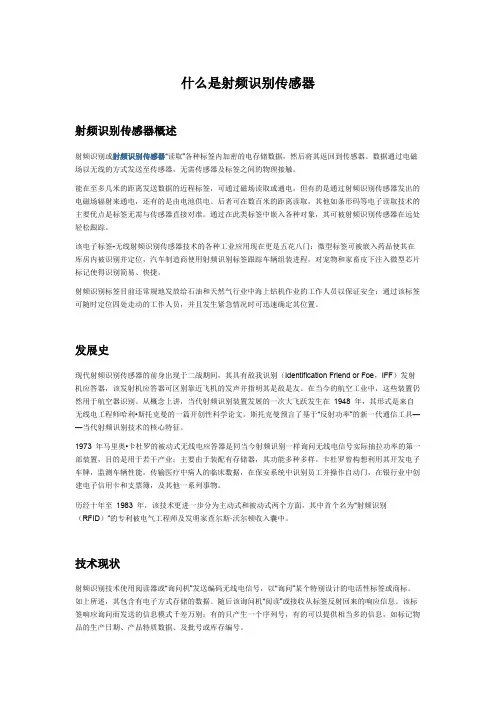

什么是射频识别传感器射频识别传感器概述射频识别或射频识别传感器“读取”各种标签内加密的电存储数据,然后将其返回到传感器。
数据通过电磁场以无线的方式发送至传感器,无需传感器及标签之间的物理接触。
能在至多几米的距离发送数据的近程标签,可通过磁场读取或通电,但有的是通过射频识别传感器发出的电磁场辐射来通电,还有的是由电池供电。
后者可在数百米的距离读取,其他如条形码等电子读取技术的主要优点是标签无需与传感器直接对准。
通过在此类标签中嵌入各种对象,其可被射频识别传感器在远处轻松跟踪。
该电子标签-无线射频识别传感器技术的各种工业应用现在更是五花八门:微型标签可被嵌入药品使其在库房内被识别并定位,汽车制造商使用射频识别标签跟踪车辆组装进程,对宠物和家畜皮下注入微型芯片标记使得识别简易、快捷。
射频识别标签目前还常规地发放给石油和天然气行业中海上钻机作业的工作人员以保证安全:通过该标签可随时定位四处走动的工作人员,并且发生紧急情况时可迅速确定其位置。
发展史现代射频识别传感器的前身出现于二战期间,其具有敌我识别(Identification Friend or Foe,IFF)发射机应答器,该发射机应答器可区别靠近飞机的发声并指明其是敌是友。
在当今的航空工业中,这些装置仍然用于航空器识别。
从概念上讲,当代射频识别装置发展的一次大飞跃发生在1948 年,其形式是来自无线电工程师哈利•斯托克曼的一篇开创性科学论文。
斯托克曼预言了基于“反射功率”的新一代通信工具——当代射频识别技术的核心特征。
1973 年马里奥•卡杜罗的被动式无线电应答器是同当今射频识别一样询问无线电信号实际抽拉功率的第一部装置,目的是用于若干产业;主要由于装配有存储器,其功能多种多样。
卡杜罗曾构想利用其开发电子车牌,监测车辆性能,传输医疗中病人的临床数据,在保安系统中识别员工并操作自动门,在银行业中创建电子信用卡和支票簿,及其他一系列事物。
历经十年至1983 年,该技术更进一步分为主动式和被动式两个方面,其中首个名为“射频识别(RFID)”的专利被电气工程师及发明家查尔斯·沃尔顿收入囊中。
智能循迹小车的引言概述智能循迹小车是近年来兴起的一种智能机器人,它能够通过内置的传感器和程序,自动识别和跟踪预定的路径。
这种小车使用了先进的计算机视觉技术和控制算法,能够在各种环境中准确地进行循迹。
智能循迹小车在许多领域中都得到了广泛的应用,包括工业自动化、物流运输、仓储管理等。
本文将对智能循迹小车的原理、技术和应用进行详细阐述。
智能循迹小车的原理和技术1. 传感器技术a. 摄像头传感器:通过摄像头传感器,智能循迹小车可以捕捉环境中的图像,并进行图像处理和识别。
b. 距离传感器:距离传感器可以帮助智能循迹小车感知周围环境中的障碍物,并避免碰撞。
c. 地盘传感器:地盘传感器用于检测小车在路径上的位置和姿态,以便进行准确的定位和导航。
2. 计算机视觉技术a. 特征提取:通过计算机视觉技术,智能循迹小车可以从摄像头捕捉的图像中提取关键特征,例如路径轮廓、颜色等。
b. 物体识别:利用深度学习算法,智能循迹小车可以识别环境中的物体,例如道路标志和交通信号灯,以便做出相应的反应。
c. 路径规划:根据图像处理和物体识别的结果,智能循迹小车可以计算出最优的路径规划,以达到快速而安全地循迹的目的。
3. 控制算法a. PID控制算法:智能循迹小车使用PID控制算法来实现精确的速度和方向控制,以便按照预定的路径进行循迹。
b. 路径校正算法:当智能循迹小车发现偏离路径时,会通过路径校正算法对速度和方向进行调整,以便重新回到预定的路径上。
智能循迹小车的应用1. 工业自动化a. 生产线物料运输:智能循迹小车可以自动将物料从一个地点运输到另一个地点,减少人力成本和提高生产效率。
b. 仓储管理:智能循迹小车可以在仓库中自动识别货物并进行搬运和分拣,提升仓储管理的效率和精确度。
2. 物流运输a. 快递配送:智能循迹小车可以在城市道路上按照预定的路径进行循迹,实现快递的自动配送和准时派送。
b. 高速公路货物运输:智能循迹小车可以在高速公路上准确无误地进行循迹,减少人为驾驶过程中的车祸风险。
无人机导航中的图像识别与路径规划方法无人机导航技术的快速发展为许多应用领域带来了便利和机遇。
其中,图像识别与路径规划方法在无人机导航中起到了至关重要的作用。
本文将探讨无人机导航中的图像识别与路径规划方法,以及它们在实际应用中的意义和挑战。
在无人机导航中,图像识别技术起到了识别环境、目标物体和障碍物等重要作用。
无人机通过搭载视觉传感器,如摄像头或红外相机等,获取环境中的图像信息。
然后,利用计算机视觉算法对这些图像进行分析处理,以实现目标物体的识别和障碍物的检测。
常用的图像识别算法包括卷积神经网络(CNN)、支持向量机(SVM)和决策树等。
这些算法能够将环境中的图像进行特征提取,并将其与已知的目标物体或障碍物进行匹配,从而实现目标物体的识别和障碍物的检测。
基于图像识别的无人机路径规划方法,通过将识别到的目标物体和障碍物信息与环境地图进行结合,实现路径的规划与导航。
一种常用的路径规划算法是基于遗传算法的路径规划。
遗传算法通过模拟生物进化的过程,利用基因编码和遗传操作等方法,寻找最优路径。
在无人机导航中,遗传算法可以将起始点、目标点和障碍物等信息编码为基因序列,并通过遗传操作对基因进行交叉和变异,逐步优化路径。
此外,还有其他路径规划算法,如A*算法、Dijkstra算法和RRT算法等,它们通过建立代价模型和搜索算法,寻找最短路径或避免碰撞的路径。
图像识别与路径规划方法在无人机导航中有着广泛的应用。
首先,它们可以用于航拍和地理测绘。
无人机通过图像识别技术可以自动识别地理要素,如河流、道路和建筑物等,快速构建地图。
然后,利用路径规划算法可以实现无人机的自主导航,完成航线测绘任务。
其次,它们可以用于无人机的目标跟踪和监控。
通过图像识别技术可以实时识别目标物体,如车辆、人员和动物等,路径规划算法可以实现无人机的自动跟踪,并及时调整路径,保持目标物体的在视野中。
此外,图像识别与路径规划方法还可以应用于农业、环境监测和灾害应对等领域,实现无人机的智能化应用。

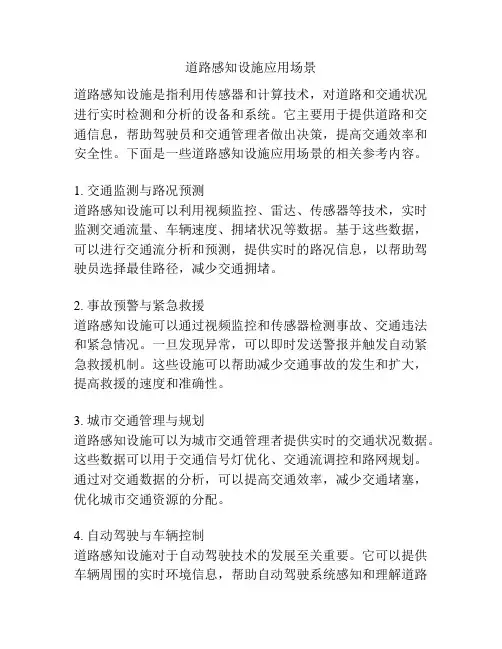

道路感知设施应用场景道路感知设施是指利用传感器和计算技术,对道路和交通状况进行实时检测和分析的设备和系统。
它主要用于提供道路和交通信息,帮助驾驶员和交通管理者做出决策,提高交通效率和安全性。
下面是一些道路感知设施应用场景的相关参考内容。
1. 交通监测与路况预测道路感知设施可以利用视频监控、雷达、传感器等技术,实时监测交通流量、车辆速度、拥堵状况等数据。
基于这些数据,可以进行交通流分析和预测,提供实时的路况信息,以帮助驾驶员选择最佳路径,减少交通拥堵。
2. 事故预警与紧急救援道路感知设施可以通过视频监控和传感器检测事故、交通违法和紧急情况。
一旦发现异常,可以即时发送警报并触发自动紧急救援机制。
这些设施可以帮助减少交通事故的发生和扩大,提高救援的速度和准确性。
3. 城市交通管理与规划道路感知设施可以为城市交通管理者提供实时的交通状况数据。
这些数据可以用于交通信号灯优化、交通流调控和路网规划。
通过对交通数据的分析,可以提高交通效率,减少交通堵塞,优化城市交通资源的分配。
4. 自动驾驶与车辆控制道路感知设施对于自动驾驶技术的发展至关重要。
它可以提供车辆周围的实时环境信息,帮助自动驾驶系统感知和理解道路状况,做出决策和控制。
通过与交通信号灯、交通控制中心等设施的连接,可以实现智能车辆的协同控制和交通优化。
5. 道路维护与保养道路感知设施可以利用传感器检测道路表面的损坏和磨损情况,以及交通标志和路灯的工作状态。
这些数据可以用于自动化的道路维护和保养,提前检测和修复道路问题,保障道路的良好状况和安全性。
6. 公共安全与治安监控道路感知设施可以用于公共安全和治安监控。
通过视频监控、车辆追踪和人群管理等技术,可以实时监测和识别可疑行为和违法活动,预防和响应事件,维护社会治安和公共秩序。
7. 交通统计与分析道路感知设施可以收集大量的交通数据,包括车辆通行量、出行方向、停车时长等。
通过对这些数据的分析和统计,可以了解交通状况和出行模式,为交通规划和政策制定提供科学依据。

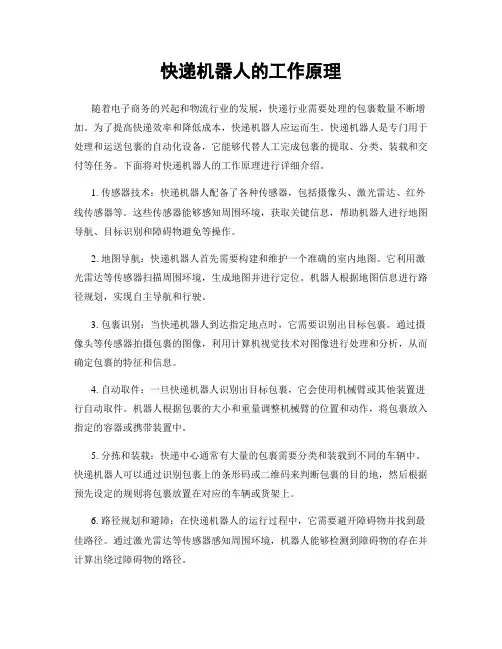

快递机器人的工作原理随着电子商务的兴起和物流行业的发展,快递行业需要处理的包裹数量不断增加。
为了提高快递效率和降低成本,快递机器人应运而生。
快递机器人是专门用于处理和运送包裹的自动化设备,它能够代替人工完成包裹的提取、分类、装载和交付等任务。
下面将对快递机器人的工作原理进行详细介绍。
1. 传感器技术:快递机器人配备了各种传感器,包括摄像头、激光雷达、红外线传感器等。
这些传感器能够感知周围环境,获取关键信息,帮助机器人进行地图导航、目标识别和障碍物避免等操作。
2. 地图导航:快递机器人首先需要构建和维护一个准确的室内地图。
它利用激光雷达等传感器扫描周围环境,生成地图并进行定位。
机器人根据地图信息进行路径规划,实现自主导航和行驶。
3. 包裹识别:当快递机器人到达指定地点时,它需要识别出目标包裹。
通过摄像头等传感器拍摄包裹的图像,利用计算机视觉技术对图像进行处理和分析,从而确定包裹的特征和信息。
4. 自动取件:一旦快递机器人识别出目标包裹,它会使用机械臂或其他装置进行自动取件。
机器人根据包裹的大小和重量调整机械臂的位置和动作,将包裹放入指定的容器或携带装置中。
5. 分拣和装载:快递中心通常有大量的包裹需要分类和装载到不同的车辆中。
快递机器人可以通过识别包裹上的条形码或二维码来判断包裹的目的地,然后根据预先设定的规则将包裹放置在对应的车辆或货架上。
6. 路径规划和避障:在快递机器人的运行过程中,它需要避开障碍物并找到最佳路径。
通过激光雷达等传感器感知周围环境,机器人能够检测到障碍物的存在并计算出绕过障碍物的路径。
7. 交付和签收:当快递机器人到达目的地时,它会根据目标位置自动停下并通知收件人。
收件人通过手机等设备进行身份验证后,可以使用特定的密码或二维码来解锁机器人,取走包裹并进行签收。
8. 数据记录和分析:快递机器人能够记录包裹的运输过程和相关数据,如起始时间、终止时间、里程数等。
这些数据可以作为后期分析和优化的基础,帮助企业提高运营效率和服务质量。
2010-2011 第二学期光电传感技术院系电子工程学院光电子技术系班级科技0803班姓名熊浩学号********班内序号10考核成绩基于光电传感器的自动循迹小车设计摘要新一代汽车研究与开发将集中表现在信息技术、微电子技术、计算机技术、智能自动化技术、人工智能技术、网络技术、通信技术在汽车上的应用。
智能汽车是是现代汽车发展的方向。
本系统采用光电传感器作为道路信息的采集传感器,单片机为控制系统的核心来处理信号和控制小车行驶。
MC9S12系列单片机在汽车电子控制领域得到广泛应用。
本论文是利用Freescale的MC9S12XS128微控制器对智能车系统进行设计。
智能车系统设计包括硬件电路和控制软件系统的设计。
关键字:智能车;光电传感器;自动循迹;控制算法;PID;引言自动循迹智能车是一个集环境感知、规划决策、自动驾驶等多种功能于一体的综合系统。
除了特殊潜在的军用价值外,还因其在公路交通运输中的应用前景受到很多国家的普遍关注。
近年来其智能化研究取得了很大进展,而其智能主要表现为对路径的自动识别和跟踪控制上。
路径跟踪问题的研究正吸引着国内外计算机视觉、车辆工程与控制领域学者们越来越多的注意,得出了很多有意义的成果。
这些方法可分为两类,即传统控制方法和智能控制方法。
传统控制方法多建立在精确数学模型基础上,而自动引导车系统具有复杂的动力学模型,是一个非线性、时延系统,由于各种不确定因素的存在,精确的数学模型难以获得,只能采用理想化模型来近似,所得到控制律较为繁琐,给实际应用造成不便。
随着近年智能控制论的兴起,一些智能控制方法如模糊控制,神经网络等逐步走向完善,尤其是模糊控制理论在很多地方显示出相当的应用价值,以此为基础,设计新概念的控制器受到人们很大关注。
同时,人们也正考虑这在各种方面包括硬件和软件的综合技术开发和研究探索,智能车的技术将会趋于成熟并得到广泛的应用。
本课题利用传感器识别路径,将赛道信息进行存储,利用单片机控制智能车行进。

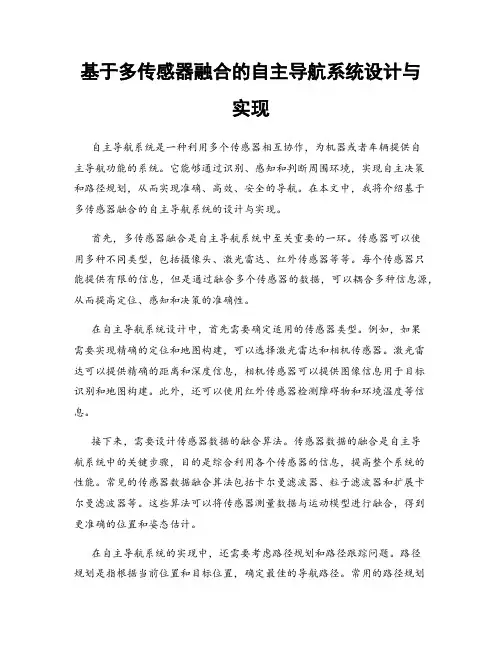

基于多传感器融合的自主导航系统设计与实现自主导航系统是一种利用多个传感器相互协作,为机器或者车辆提供自主导航功能的系统。
它能够通过识别、感知和判断周围环境,实现自主决策和路径规划,从而实现准确、高效、安全的导航。
在本文中,我将介绍基于多传感器融合的自主导航系统的设计与实现。
首先,多传感器融合是自主导航系统中至关重要的一环。
传感器可以使用多种不同类型,包括摄像头、激光雷达、红外传感器等等。
每个传感器只能提供有限的信息,但是通过融合多个传感器的数据,可以耦合多种信息源,从而提高定位、感知和决策的准确性。
在自主导航系统设计中,首先需要确定适用的传感器类型。
例如,如果需要实现精确的定位和地图构建,可以选择激光雷达和相机传感器。
激光雷达可以提供精确的距离和深度信息,相机传感器可以提供图像信息用于目标识别和地图构建。
此外,还可以使用红外传感器检测障碍物和环境温度等信息。
接下来,需要设计传感器数据的融合算法。
传感器数据的融合是自主导航系统中的关键步骤,目的是综合利用各个传感器的信息,提高整个系统的性能。
常见的传感器数据融合算法包括卡尔曼滤波器、粒子滤波器和扩展卡尔曼滤波器等。
这些算法可以将传感器测量数据与运动模型进行融合,得到更准确的位置和姿态估计。
在自主导航系统的实现中,还需要考虑路径规划和路径跟踪问题。
路径规划是指根据当前位置和目标位置,确定最佳的导航路径。
常用的路径规划算法包括A*算法、Dijkstra算法和深度优先搜索算法等。
路径跟踪是指根据规划好的路径,实时调整车辆或机器人的行驶方向和速度,使其沿着规划路径准确移动。
路径跟踪算法可以利用传感器数据实时更新车辆或机器人的状态信息,从而实现精确的路径跟踪。
此外,为了提高自主导航系统的安全性和稳定性,还可以引入机器学习和人工智能技术。
例如,可以使用深度学习算法进行目标检测和识别,以实现自动避障功能。
还可以利用强化学习算法,使自主导航系统能够通过与环境的交互,逐步优化导航策略。

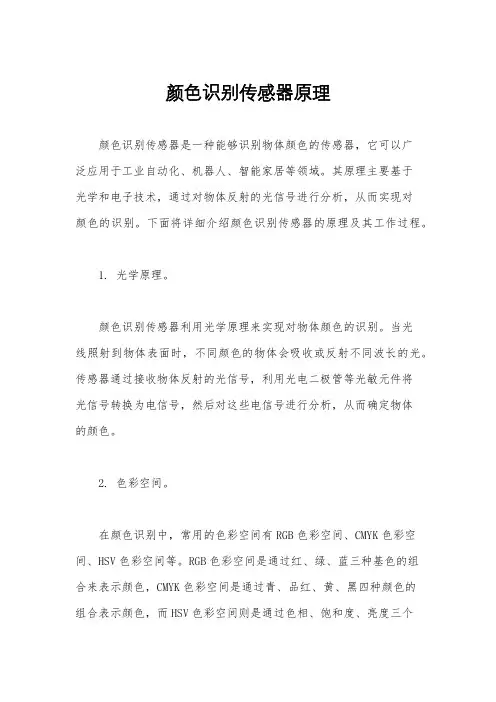

颜色识别传感器原理颜色识别传感器是一种能够识别物体颜色的传感器,它可以广泛应用于工业自动化、机器人、智能家居等领域。
其原理主要基于光学和电子技术,通过对物体反射的光信号进行分析,从而实现对颜色的识别。
下面将详细介绍颜色识别传感器的原理及其工作过程。
1. 光学原理。
颜色识别传感器利用光学原理来实现对物体颜色的识别。
当光线照射到物体表面时,不同颜色的物体会吸收或反射不同波长的光。
传感器通过接收物体反射的光信号,利用光电二极管等光敏元件将光信号转换为电信号,然后对这些电信号进行分析,从而确定物体的颜色。
2. 色彩空间。
在颜色识别中,常用的色彩空间有RGB色彩空间、CMYK色彩空间、HSV色彩空间等。
RGB色彩空间是通过红、绿、蓝三种基色的组合来表示颜色,CMYK色彩空间是通过青、品红、黄、黑四种颜色的组合表示颜色,而HSV色彩空间则是通过色相、饱和度、亮度三个参数来描述颜色。
传感器可以根据不同的应用需求选择合适的色彩空间进行颜色识别。
3. 颜色识别算法。
颜色识别传感器通过内置的颜色识别算法来对接收到的光信号进行处理,从而实现对物体颜色的识别。
常用的颜色识别算法包括阈值法、统计法、模式匹配法等。
阈值法是通过设置一定的阈值来判断物体的颜色,统计法是通过对一定区域内的像素颜色进行统计来确定物体的颜色,而模式匹配法则是通过比较物体颜色和预先设定的颜色模式进行匹配来实现颜色识别。
4. 工作过程。
颜色识别传感器在工作时,首先会发射一束光线照射到物体表面,然后接收物体反射的光信号。
接收到的光信号经过光电二极管等光敏元件转换为电信号,然后通过内置的颜色识别算法对这些电信号进行处理,最终确定物体的颜色。
传感器可以输出数字信号或模拟信号,从而实现对物体颜色的精确识别。
5. 应用领域。
颜色识别传感器在工业自动化中广泛应用于产品分拣、包装装配、质量检测等领域。
在机器人领域,颜色识别传感器可以用于物体抓取、路径规划等任务。
在智能家居中,颜色识别传感器可以用于智能灯光控制、智能家电控制等方面。
红外循迹原理
红外循迹是一种基于红外线传感技术的自动导航方法,常用于机器人、车辆等移动设备的路径跟踪。
其基本原理是利用红外传感器感知地面上的红外线信号,从而确定移动设备当前所处位置的方向。
红外循迹装置由多个红外传感器组成,一般安装在移动设备的底部。
每个传感器都能够感知地面上的红外线信号,并将信号强度转化为电信号输出。
在循迹过程中,设备将根据每个传感器接收到的电信号强度确定自身位置的方向。
具体来说,当传感器接收到地面上的红外线信号时,其电信号输出的强度会相应增加。
设备通过比较不同传感器输出的强度,可以判断出自身所处位置的方向。
通常情况下,当传感器接收到红外线信号最强的时候,意味着设备离红外线发射源最近,即设备当前位置是向该方向前进。
为了更好地识别红外线信号强度的变化,循迹装置通常设置了一定阈值。
如果某个传感器输出的电信号强度超过设定的阈值,设备会认为该方向上的红外线信号很强,需要向该方向前进。
相反,如果某个传感器输出的电信号强度低于阈值,设备会认为该方向上的红外线信号较弱,需要避开该方向。
红外循迹装置的准确性和稳定性受到多种因素的影响,如红外线信号的发射源强度、环境光照条件等。
因此,在实际应用中,需要对循迹装置进行调试和优化,以提高其导航的精度和稳定性。
《基于STM32智能小车的设计与实现》篇一一、引言随着科技的不断发展,智能小车在物流、安防、救援等领域的应用越来越广泛。
本文将详细介绍基于STM32的智能小车的设计与实现过程,包括硬件设计、软件设计、系统调试及性能测试等方面。
二、硬件设计1. 核心控制器本设计采用STM32系列微控制器作为核心控制器,其具有高性能、低功耗等优点,适用于智能小车的控制需求。
2. 电机驱动模块电机驱动模块采用H桥电路,用于控制小车的运动。
本设计采用两个电机驱动模块,分别控制小车的左右轮,实现小车的转向和前进后退功能。
3. 传感器模块传感器模块包括红外传感器、超声波传感器等,用于实现小车的避障和路径识别功能。
其中,红外传感器用于检测前方障碍物,超声波传感器用于测量与障碍物的距离。
4. 电源模块电源模块为小车提供稳定的电源供应。
本设计采用锂电池作为电源,通过DC-DC转换器为各模块提供稳定的电压。
三、软件设计1. 操作系统及开发环境本设计采用嵌入式操作系统,如RT-Thread等,为小车的软件设计提供支持。
开发环境采用Keil uVision等集成开发环境,方便程序的开发和调试。
2. 程序设计程序设计包括主程序、电机控制程序、传感器读取程序等。
主程序负责协调各模块的工作,电机控制程序根据传感器的信息控制电机的运动,实现小车的避障和路径识别功能。
传感器读取程序负责读取红外传感器和超声波传感器的信息,为电机控制程序提供依据。
四、系统调试及性能测试1. 系统调试系统调试包括硬件电路的调试和软件程序的调试。
硬件电路的调试主要检查各模块的连接是否正确,电源供应是否稳定等。
软件程序的调试主要检查程序的逻辑是否正确,各模块之间的协调性是否良好等。
2. 性能测试性能测试包括避障测试、路径识别测试等。
避障测试中,将小车置于不同障碍物环境下,观察其是否能正确避开障碍物。
路径识别测试中,设置不同的路径,观察小车是否能按照设定的路径行驶。
五、结论本文介绍了基于STM32的智能小车的设计与实现过程。
喷涂机器人工作原理喷涂机器人是一种自动化设备,通过喷枪和涂料供给系统,可以将涂料均匀喷涂在工件表面上。
其工作原理主要包括以下几个步骤:1. 传感器检测:喷涂机器人会搭载各种传感器,如视觉传感器、力传感器等,用来检测工件的位置、形状和表面特征等信息。
这些传感器可以帮助机器人准确识别工件,并确定喷涂路径和喷涂参数。
2. 路径规划:根据传感器获取的信息,喷涂机器人会通过内置的路径规划算法计算出喷涂的最佳路径。
在路径规划过程中,机器人需要考虑工件的形状、表面曲率和喷涂遮盖率等因素,以确保喷涂效果的均匀性和一致性。
3. 运动控制:喷涂机器人根据路径规划结果进行运动控制,通过控制机器人的关节和执行器,将喷枪移动到相应的喷涂位置。
运动控制系统通常由伺服电机、编码器和运动控制器组成,可以实现高精度的位置控制和运动轨迹跟踪。
4. 涂料供给:喷涂机器人需要有稳定的涂料供给系统,通常包括涂料容器、泵和管路等组件。
机器人会根据需要,通过控制涂料供给系统实时调整涂料的流量和喷涂厚度,以满足不同工件的喷涂需求。
5. 喷涂操作:当机器人到达喷涂位置后,喷涂机器人会通过控制喷枪的喷射压力和角度等参数,将涂料喷洒到工件表面上。
机器人通常会根据预设的喷涂模式,如单向喷涂、交叉喷涂等,对工件进行连续的喷涂操作,以确保喷涂均匀而高效。
6. 质量检测:喷涂完成后,机器人会进行质量检测,检查涂层的均匀性、厚度和附着力等指标。
如果检测到异常情况,机器人可以及时进行修正或报警,以保证喷涂质量。
总的来说,喷涂机器人通过传感器检测、路径规划、运动控制、涂料供给和喷涂操作等步骤,实现了对工件的自动化喷涂,提高了喷涂效率和一致性,减少了人工操作的成本和风险。
机器人自主导航技术的使用方法与实现近年来,随着人工智能技术的迅猛发展,机器人自主导航技术也得到了广泛的应用。
机器人自主导航技术指的是机器人能够在未知或复杂环境中自主感知和决策,实现准确、高效的导航。
本文将介绍机器人自主导航技术的使用方法与实现。
一、传感器技术机器人自主导航离不开精准的环境感知能力,而传感器技术就是实现这一目标的关键。
传感器可以通过获取环境中的各种信息,比如地标、障碍物、声音等,帮助机器人构建地图并进行定位。
常见的传感器技术包括激光雷达、摄像头、超声波传感器等。
激光雷达是机器人自主导航中最常用的传感器之一。
通过发射激光束并测量反射回来的信号,可以得到物体的距离和形状信息。
这样,机器人就能够通过激光雷达构建环境地图并实现自主导航。
摄像头也是常用的传感器。
通过识别环境中的物体和地标,机器人可以获取更加丰富的环境信息。
利用计算机视觉技术,机器人可以辨别出不同的物体,并根据物体位置进行导航。
超声波传感器主要用于检测障碍物。
通过发射和接收超声波信号,机器人可以测量物体与传感器之间的距离。
当机器人发现存在障碍物时,就可以相应调整路径,避免碰撞。
二、路径规划算法路径规划是机器人自主导航中的核心问题之一。
机器人需要找到一条从起点到终点的最优路径,并且在实时情况下不断调整路径以应对环境变化。
常见的路径规划算法包括A*算法、蚁群算法和Dijkstra算法等。
A*算法是一种广泛应用的启发式搜索算法。
它通过综合考虑当前位置和目标位置之间的代价函数,不断搜索最优路径。
A*算法具有高效、快速的特点,因此在机器人自主导航中得到了广泛应用。
蚁群算法是一种模拟蚂蚁觅食行为的启发式算法。
该算法通过不断的正反馈和信息交流,找到最短路径。
蚁群算法能够较好地解决动态环境下的路径规划问题,并且具有一定的自适应性。
Dijkstra算法是最基础的图搜索算法之一,通过不断更新节点的开销和路径,找到最短路径。
虽然Dijkstra算法计算时间较长,但其结果较准确,可以在一些复杂环境下实现路径规划。
视觉传感器在自动驾驶系统中的应用研究自动驾驶系统正日益成为汽车技术的热门领域。
视觉传感器作为其中的重要组成部分之一,在实现车辆自主感知和智能决策方面发挥着重要作用。
本文将对视觉传感器在自动驾驶系统中的应用研究进行探讨,并介绍其在车辆感知、环境理解和决策制定等方面的具体应用。
一、视觉传感器在车辆感知中的应用车辆感知是自动驾驶系统中的关键环节,通过获取周围环境的信息,识别道路、行人、交通标志等物体,为自动驾驶系统提供基本的感知能力。
视觉传感器在车辆感知中的应用主要包括以下几个方面:1. 目标检测与识别:视觉传感器通过采集图像信息,利用目标检测和识别算法,实现对周围物体的检测和识别。
例如,通过深度学习算法,视觉传感器可以实时识别行人、车辆、自行车等目标,并提供给系统进一步的处理。
2. 车道检测与跟踪:通过分析道路图像,视觉传感器可以检测并跟踪车辆所在的车道。
这对于车辆导航与路径规划非常重要,能够提供准确的位置信息,确保车辆行驶在正确的车道上。
3. 障碍物检测与避障:视觉传感器通过检测道路上的障碍物,如其他车辆、行人、自行车等,实现对车辆周围环境的感知。
这对于自动驾驶系统的安全决策和避险能力至关重要,能够帮助车辆及时作出相应的应对动作。
二、视觉传感器在环境理解中的应用环境理解是自动驾驶系统中的另一个重要环节,它通过对周围环境进行分析和理解,为车辆提供全局感知能力。
视觉传感器在环境理解中的应用包括以下几个方面:1. 地图构建与更新:通过对道路场景进行三维重建,视觉传感器可以构建高精度的地图,并实时更新地图信息。
这对于车辆的定位和路径规划非常重要,能够为车辆提供准确的导航信息。
2. 交通情况分析:视觉传感器可以识别交通标志、路口信号灯等,通过分析道路交通情况,预测、判断交通状况,为自动驾驶系统提供更准确的决策依据。
例如,在交通拥堵时,自动驾驶系统可以根据视觉传感器获取的实时路况信息,自动调整路线以避开拥堵区域。
引言
“飞思卡尔”杯全国大学生智能车竞赛是以HCS12 MCU为核心的大学生课外科技竞
赛。组委会提供了一个标准的汽车模型、直流电机和可充电式电池,参赛队伍要制作一
个能够自主识别路线的智能车并在专门设计的跑道上自动识别道路行驶,其中比赛限制
规则之一就是传感器的总数不能超过16个。由于路径识别在本智能车控制系统中的重要
地位,而路径识别结果的好坏又与传感器的选择、传感器的数量有直接关系,因此,本
文针对应用于路径识别的传感器进行讨论。
传感器概述
光电传感器与CCD/CMOS图像传感器是较为常见的应用于路径识别的传感器。光电
传感器物理结构、信号处理方式简单但检测距离近。CCD/CMOS能更早感知前方路径
信息,但数据处理方式复杂,将CCD/CMOS图像传感器应用于路径识别是发展趋势。
红外传感器分为数字与模拟两种。数字红外传感器
硬件电路简单但采集路径信息粗糙,
模拟式通过将多个模拟红外传感器进行适当组合,可以再现赛道准确信息,但需占用微处
理器较多的AD端口。CCD/CMOS图像传感器可分为线阵式与面阵式两种。线阵式
图像
传感器应用于系统对检测精度有特殊要求的场合,一般价格较昂贵。面阵式图像传感器
应
用于普通的视频检测,价格较便宜。对于HCS12单片机的处理能力,在这里只能选用
CCD/CMOS图像传感器的信号输出格式为电视信号。
设计方案
针对第一届全国大学生智能车竞赛的赛道特色,基于上述对传感器的说明,下面讨
论红外传感器与CCD/CMOS图像传感器的路径识别方案。
基于反射式红外传感器的数字光电传感器阵列的路径检测方法具有较高的可靠性与
稳定性,且单片机易于处理。虽然大赛限制传感器为16个,但仍不足以解决精度问题,
而且光电传感器本身存在着检测距离近的问题,不能对远方的路径进行识别,降低了对
环境的适应能力,影响了智能车的快速性和稳定性。它利用传感器对白色和黑色的反射
率大小,把最大、最小值之间分为n个index区间,通过对各个传感器index值的组合
基本能够确定智能车的位置,从而对位置和行驶方向都能做较精确的控制。但这种方法对
识别道路的计算量大,计算时间较长,且检测距离也不是很远[1]。
基于图像传感器的智能控制,利用CCD/CMOS图像传感器的特点在小车前方虚拟出
24个光电传感器,能够精确地感知智能车的位置,并且硬件安装简单,调试方便。基于
CCD/CMOS传感器的路径检测方法具有探测距离远的优势,能够尽可能早的感知前方
的路径信息进行预判断,再现路径的真实信息。与光电传感器阵列配合使用具有远近结
合的优势,且具有较高的稳定性和可靠性。但大赛所要求的MC9S12DG128,总线时钟
最高25M,无法实现高级的图像算法和控制算法,且硬件电路较为复杂。
将以上各方案结合MC9S12DG128 MCU的运算能力,在追求系统简洁性的基础
上实现智能车控制系统路径识别的准确性,我们选择了基于CCD/CMOS图像传感器的智能
控制方案应用于最终的大赛。
具体应用
我们采取了基于图像传感器的路径识别方案,其参赛的智能车的整体实物照片如图1所
示。邀请赛指定唯一微处理器为Freescale HCS12DG128B16位MCU,128K字节
的Flash EEPROM,8K字节的RAM,2K字节的EEPROM,2个异步串行通信接口
(SCI),2个串行外围接口(SPI),1个8通道的输入捕捉/输出比较(IC/OC)增强型捕
捉定时器,2个8通道、10位转换精度的模数转换器(ADC),1个8通道的脉冲调制
器(PWM),丰富的I/O资源,内部集成PLL锁相环,可以提高系统时钟工作频率。然
而,S12单片机的上限内部总线频率25MHz。在此限制条件下,将微处理器的总线时
钟设定为24MHz。
根据智能车赛道引导线与其背景的巨大反差的特点,这里只需要选择具有全电视信
号输出的黑白图像传感器即可。由于所选的黑白图像传感器为PAL制,故行频为64ms,
场频20ms,行同步为12ms(行消隐脉冲4.7mS),场同步脉冲宽度为25个行周期
(2.048 ms),去掉行同步时间,则每行的有效信息时间是52ms。通过将图像传感器输
出的视频信号接至视频同步分离芯片LM1881的视频输入端,就可以得到行同步、场
同步、奇/偶场同步信号等,这里只使用行同步、奇/偶场同步信号作为单片机进行视频
AD采集的控制信号。使用LM1881提取视频信号中的行、场同步信号的电路原理如图
2所示。
处理器MC9S12DG128进行AD采样与转换的时间要求,这里使用24MHz的总
线速度,这样每采集一个点的时间大约是2ms,每行的扫描时间是64ms,去掉行消
隐与行同步时间12ms,每行有效信息时间为52ms。从数据可靠性与稳定性的角度考
虑,我们选择每行采集24个点,每场采集200行,但在实际应用中,每场采取每间隔
10行采集一行数据的策略,如此操作就能够满足控制系统的精度要求。图像传感器每场
的数据变换成一个20行、24列的一个二维数组。由于微处理器HCS12DG128B的
AD默认参考电压为5V左右,而视频信号的白电平为1.2V左右、黑电平0.5V左右,
为了体现白黑的巨大差异,这里将A/D采集的参考电压调整为1.5V,从而使得AD采
集的正常结果通常是在85~204之间。
结语
本文从传感器与路径识别的关系出发,讨论了红外传感器与CCD/CMOS图像传感器识
别方案的优缺点,并优选出CCD/CMOS图像传感器用于智能车路径识别与传感。通过将基
于面阵CCD/CMOS图像传感器的路径识别方案应用于第一届“飞思卡尔”杯全国大学生
智能
车竞赛,并从众多使用红外传感器的参赛队伍中脱颖而出,证明了该方案较红外传感器在路
径识别
中更具潜在优势。
参考文献:
1.黄开胜,金华民,蒋狄南,韩国智能模型车技术方案分析[J],电子产品世界,
2006(3):150-152.
