摩托车曲轴箱通风口在什么位置

摩托车发动机结构基础讲解一、基本结构：1.气缸体：发动机的主体部分，用来容纳活塞，同时承受着活塞的上下往复运动和爆炸力的冲击。

2.活塞：位于气缸内，是发动机的运动部件之一，主要用来接受爆炸产生的压力，通过传递这个力量来驱动摩托车运动。

3.气缸盖：位于气缸体的上部，作用是将气缸封闭，并提供燃烧室的形成，同时起到散热的作用。

4.曲轴：也被称为动力轴，连接着连杆和活塞，通过活塞的上下运动将燃烧产生的力量传递给连杆。

5.连杆：连接着曲轴和活塞，起到传递力量的作用。

6.曲轴箱：位于发动机的下部，用来容纳曲轴和连杆装置，同时还起到润滑和密封的作用。

7.气门：用于控制进气和排气过程，通过开启和关闭来控制燃油与空气的混合比例和燃烧产物的排放。

8.燃料系统：包括供油系统和点火系统，前者负责燃料进入燃烧室，后者负责产生点火火花。

二、工作原理：1.进气冲程：气缸内的活塞向下运动，气门开启，使得混合气进入燃烧室。

2.压缩冲程：活塞向上运动，气门关闭，将混合气压缩至最小体积。

3.爆炸冲程：点火系统产生火花，点燃混合气，产生高温高压气体，推动活塞向下运动。

4.排气冲程：活塞再次向上运动，将燃烧产物排出燃烧室。

三、发动机类型：1.单缸发动机：结构简单、成本低廉，适用于小型摩托车。

但振动和噪音较大。

2.双缸发动机：由两个活塞和气缸组成，平衡性较好，输出功率和扭矩较大。

3.对置双缸发动机：两个活塞对称排列在两边，并通过曲轴箱相互连接。

振动小，稳定性好。

4.V型双缸发动机：两个活塞组成V字形排列，结构紧凑，功率输出较高。

5.W型三缸发动机：三个活塞成W字形排列，输出功率大，高速性能优越。

6.盒状多缸发动机：由若干对对置活塞组成，具有高功率、高扭矩和平稳的特点。

总结：摩托车发动机的结构主要包括气缸体、活塞、曲轴等部件。

其工作原理是通过循环的四个冲程将燃料气体转化为机械能，驱动摩托车前进。

根据不同的结构和布置方式，摩托车发动机可分为单缸、双缸、对置双缸、V型双缸、W型三缸和盒状多缸等多种类型。

摩托车曲轴损坏原因摩托车曲轴损坏原因：摩托车的曲轴是引擎的关键部件之一，负责将活塞的上下运动转化为旋转力矩，从而驱动车轮转动。

然而，摩托车曲轴可能会遭受损坏，导致引擎性能下降或无法正常运转。

以下是摩托车曲轴损坏的几个常见原因：1. 润滑不足：摩托车引擎中的润滑油起着减少摩擦、冷却和清洁部件的作用。

如果润滑油不足或污染，摩托车曲轴可能会受到过度磨损。

因此，定期更换润滑油，保持适当的润滑是防止曲轴损坏的重要方案。

2. 高速运转和过热：摩托车行驶过程中，引擎会经历高速和高温运转。

如果车手长时间进行高速行驶或在高温环境下行驶，曲轴可能会承受过大的压力和温度，从而损坏。

因此，适当控制速度，避免过度使用引擎，以及在高温环境下停车降温，有助于减少曲轴损坏的风险。

3. 油门滑块损坏：摩托车油门滑块是连接油门和曲轴的部件，它的损坏可能导致曲轴异常或不正确运转。

如果油门滑块未经适当的维护或受到损坏，摩托车曲轴的正常工作可能会受到影响。

因此，定期检查和维护油门滑块可以延长曲轴寿命。

4. 维护不当：不适当的维护和保养也可能导致曲轴损坏。

如果未定期更换空气滤清器、火花塞和燃油滤清器，或者忽视其他引擎部件的维护，会导致摩托车曲轴的机械性能下降。

因此，为了减少曲轴损坏的风险，应定期进行维护和保养，遵循制造商的建议。

总的来说，摩托车曲轴损坏可能是由于润滑不足、高速运转和过热、油门滑块损坏以及维护不当等原因导致的。

为了保护曲轴并延长其寿命，摩托车车手应该注意润滑油的更换、控制速度、定期维护油门滑块，并进行适当的维护和保养工作。

这样可以确保摩托车引擎的顺畅运转和长久使用。

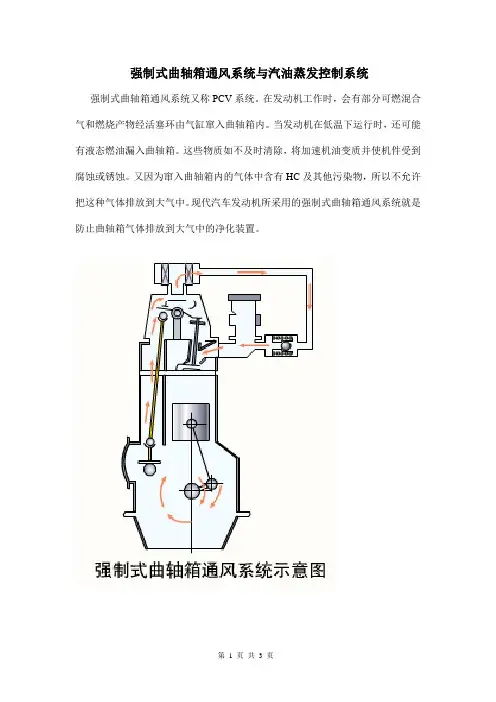

强制式曲轴箱通风系统与汽油蒸发控制系统强制式曲轴箱通风系统又称PCV系统。

在发动机工作时，会有部分可燃混合气和燃烧产物经活塞环由气缸窜入曲轴箱内。

当发动机在低温下运行时，还可能有液态燃油漏入曲轴箱。

这些物质如不及时清除，将加速机油变质并使机件受到腐蚀或锈蚀。

又因为窜入曲轴箱内的气体中含有HC及其他污染物，所以不允许把这种气体排放到大气中。

现代汽车发动机所采用的强制式曲轴箱通风系统就是防止曲轴箱气体排放到大气中的净化装置。

汽油蒸发控制系统
汽油箱和化油器浮子室中的汽油随时都在蒸发汽化，若不加以控制或回收，则当发动机停机时，汽油蒸气将逸入大气，造成对环境的污染。

汽油蒸发控制系统的功用便是将这些汽油蒸气收集和储存在炭罐内，在发动机工作时再将其送入气缸燃烧。

1．真空直接控制的汽油蒸发控制系统。

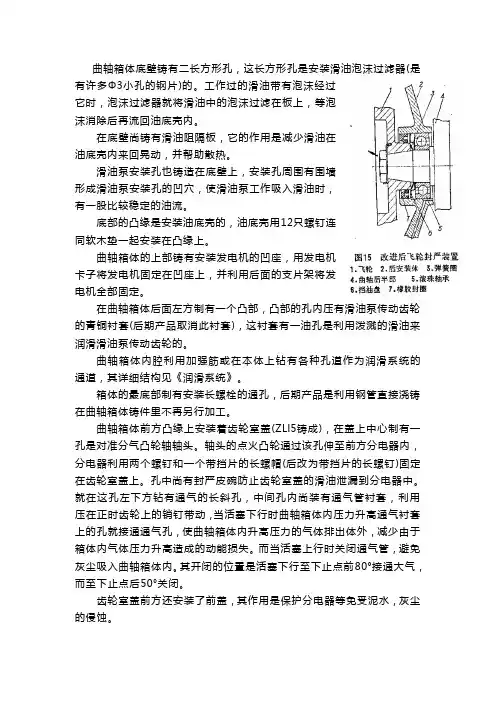

曲轴箱体底壁铸有二长方形孔，这长方形孔是安装滑油泡沫过滤器(是有许多Φ3小孔的钢片)的。

工作过的滑油带有泡沫经过它时，泡沫过滤器就将滑油中的泡沫过滤在板上，等泡沫消除后再流回油底壳内。

在底壁尚铸有滑油阻隔板，它的作用是减少滑油在油底壳内来回晃动，并帮助散热。

滑油泵安装孔也铸造在底壁上，安装孔周围有围墙形成滑油泵安装孔的凹穴，使滑油泵工作吸入滑油时，有一股比较稳定的油流。

底部的凸缘是安装油底壳的，油底壳用12只螺钉连同软木垫一起安装在凸缘上。

曲轴箱体的上部铸有安装发电机的凹座，用发电机卡子将发电机固定在凹座上，并利用后面的支片架将发电机全部固定。

在曲轴箱体后面左方制有一个凸部，凸部的孔内压有滑油泵传动齿轮的青铜衬套(后期产品取消此衬套)，这衬套有一油孔是利用泼溅的滑油来润滑滑油泵传动齿轮的。

曲轴箱体内腔利用加强筋或在本体上钻有各种孔道作为润滑系统的通道，其详细结构见《润滑系统》。

箱体的最底部制有安装长螺栓的通孔，后期产品是利用钢管直接浇铸在曲轴箱体铸件里不再另行加工。

曲轴箱体前方凸缘上安装着齿轮室盖(ZLl5铸成)，在盖上中心制有一孔是对准分气凸轮轴轴头。

轴头的点火凸轮通过该孔伸至前方分电器内，分电器利用两个螺钉和一个带挡片的长螺帽(后改为带挡片的长螺钉)固定在齿轮室盖上。

孔中尚有封严皮碗防止齿轮室盖的滑油泄漏到分电器中。

就在这孔左下方钻有通气的长斜孔，中间孔内尚装有通气管衬套，利用压在正时齿轮上的销钉带动，当活塞下行时曲轴箱体内压力升高通气衬套上的孔就接通通气孔，使曲轴箱体内升高压力的气体排出体外，减少由于箱体内气体压力升高造成的动能损失。

而当活塞上行时关闭通气管，避免灰尘吸入曲轴箱体内。

其开闭的位臵是活塞下行至下止点前80°接通大气，而至下止点后50°关闭。

齿轮室盖前方还安装了前盖，其作用是保护分电器等免受泥水，灰尘的侵蚀。

1.加油口(Ⅱ批发动机此口改在8边上)2.左缸压力润滑油孔3.主动齿轮润滑油孔4.前轴承安装孔5.回油孔6.凸轮轴轴承安装孔7.曲轴后轴承油孔8.滑油泵传动齿轮安装孔9.加工定位基准孔10.润滑左缸油道11.齿轮室12.滑油泵安装腔13.高压导线穿通孔 14.发电机安装孔15.通气孔16.气缸安装座17.螺桩18.后安装体安装孔19.飞轮腔20.变速器螺桩21.变速器安装螺钉孔 22.发电机安装座23.发电机紧固夹子24.发动机安装螺栓孔第三节配气机构配气机构(见图17)是使发动机在工作过程中，控制气缸按照一定的时间进入混合气和排除废气的工作机构。
