曲轴箱通风系统

曲轴箱通风系统CHERY AERI呼吸系统) 曲轴箱通风系统 (呼吸系统) 呼吸系统 Crankcase Breather System黄功胤 2004.08NEF PROJECTPage 1040830HUANG GONGYINCHERY AERI一、概述发动机运转时，燃烧室的高压可燃混合气和已燃气体，或多或少会通过活塞组与气缸之间的间隙漏入曲轴箱内，造成窜气。

窜气的成分为未燃的烃、水蒸气、废气等。

这会稀释机油，降低机油的使用性能，加速机油的氧化、变质和增加消耗;水气凝结在机油中，会形成油泥，阻塞油路;酸性的气体混入润滑系统，将导致发动机零件的腐蚀和加速磨损;窜气还会使曲轴箱的压力过高而破坏曲轴箱的密封，使机油渗漏流失。

为防止曲轴箱压力过高，延长机油使用期限，减少零件磨损和腐蚀，防止发动机漏油，必须实行曲轴箱通风。

因此，为满足日益严格的排放要求和提高经济性，在汽车发动机设计过程中必须进行曲轴箱通风系统设计。

NEF PROJECTPage 2040830HUANG GONGYINCHERY AERI二、实现形式 1(自然式通风在许多柴油机中，一般采用自然通风方式，即在曲轴箱上设置通风管，也是机油加油管，在管盖上装有空气滤网。

当曲轴箱内压力大时，漏入曲轴箱中的气体由通风管排出。

2(强制性通风但随着排放法规的日益严格，为了控制曲轴箱窜缸混合气的排放量，须采取控制系统，将曲轴箱内的混合气通过连接管导向进气管的适当位置，返回气缸重新燃烧，这样既可以减少排气污染，又提高发动机的经济性。

目前车用汽油机都采用强制性通风，汽车用柴油机也逐渐采用强制性通风。

强制性通风可分为开式和闭式两种。

NEF PROJECTPage 3040830HUANG GONGYINCHERY AERI开式强制曲轴箱通风装置在发动机处于全负荷低转速时，产生的串气量大，但流量控制阀开度却减小，过量的窜缸混合气会通过开式通风盖散入大气，其净化率只有75%左右。

曲轴箱强制通风系统（PCV）PCV是英文Positive Crankcase Ventilation（曲轴箱强制通风)三个字的简写，中文的意思是曲轴箱(或油底壳）积极通风控制系统。

PCV阀由阀体、阀门、阀盖、弹簧组成，不可分解。

其主要作用是：将曲轴箱内的气体通过PCV阀导入进气歧管，并有少量的空气由空气滤清器经PCV阀直接进入进气歧管，这就避免了节气门处结冰、燃烧不充分、排放恶化等现象。

防止窜气进入大气，同时防止机油变质.PCV阀-简介当发动机作功燃烧过程的末端，一些未燃混合气在高压力下从活塞环漏入曲轴箱内,业内将这种泄漏称为「窜气」. 这些窜气会从曲轴箱内逸入大气中造成污染。

这些窜入的混合气不被排除，还会稀释曲轴箱内的机油,使机油变质造成发动机机件过早磨损。

从二十世纪60年代起，美国加利福尼亚州就率先要求汽车要加装PCV系统，现在已经成为汽车的必须装备.现在大部分汽油机都装有PCV阀(曲轴箱强制通风装置）促使发动机换气,但窜气中的污染物会沉积在PCV阀的周围，可能使阀堵塞。

如果PCV阀堵塞，则污染气体逆向流入空气滤清器，污染滤芯，使过滤能力降低,导致燃料消耗增大，发动机磨损加大，甚至损坏发动机。

因此，须定期保养PCV,清除PCV阀周围的污染物。

PCV阀-PCV阀的源由及功能每部车都有排气管将引擎燃烧的废气排出车外，但并没有办法将废气百分之百地排出去，仍会有少部份的燃烧废气经由活塞与汽缸壁的间隙钻进油底壳中，一旦进入油底壳的油气累积多了，无法排除的话，就会形成气压,不但会稀释机油，造成引擎机件润滑不良，也会造成机油异常消耗等等的严重后果. 所以油底壳中的油气必须有泄放的管道，以往在汽车排气污染立法管制之前，都是从油底壳接条管子,让油气直接排放到大气当中。

车子愈老，燃烧油气吹漏愈严重，从油底壳排出的废气就愈多,形成严重的空气污染。

从60年代起，在美国加州就率先要求汽车要加装PCV系统,所以PCV可说是历史最悠久的排烟污染防治系统。

曲轴箱强制通风系统常见故障曲轴箱强制通风系统是发动机的重要部分，负责将曲轴箱内的废气导入发动机外部，以保持曲轴箱内的压力在正常范围内。

然而，曲轴箱强制通风系统在运行过程中可能会遇到一些常见故障。

本文将详细介绍这些故障及其可能的原因和解决方案。

1. 通风管道堵塞通风管道堵塞可能是由于灰尘、油渍或其他污染物在管道内壁沉积，导致通风管道截面积减小甚至完全堵塞。

这会导致通风系统无法正常工作，曲轴箱压力可能升高。

解决方法：定期清洗通风管道，确保管道畅通无阻。

可以使用压缩空气或高压水进行清洗。

2. 通风阀故障通风阀是曲轴箱强制通风系统中的关键部件，它负责控制通风管道的开关。

如果通风阀出现故障，可能会导致通风系统无法正常工作，曲轴箱压力可能升高。

解决方法：检查通风阀是否正常工作。

如果发现通风阀故障，应更换新的通风阀。

3. 通风管路漏气通风管路漏气可能是由于管路连接处密封不良或管路老化破损等原因导致。

这会导致曲轴箱内的废气泄漏，无法达到强制通风的效果。

解决方法：检查通风管路的密封性能和完整性。

发现漏气部位应及时修复或更换管路。

4. 曲轴箱压力过高曲轴箱压力过高可能是由于通风系统无法正常工作，导致废气在曲轴箱内积聚。

这可能会导致发动机性能下降，甚至曲轴箱内部零件损坏。

解决方法：检查曲轴箱压力是否过高。

如果发现压力过高，应检查通风系统是否正常工作，并采取相应措施解决故障。

5. 通风系统传感器故障通风系统传感器负责监测曲轴箱内的压力和温度等参数。

如果传感器出现故障，可能会导致控制系统无法准确控制通风系统的运行，从而影响发动机性能。

曲轴箱通风系统概述曲轴箱通风系统是发动机运转时必不可少的部件，它的主要作用是将工作过程中产生的废气和热量排放到气候环境之外，以确保发动机的正常工作，同时保证了发动机在工作时所需要的气体清洁、干燥和充氧。

曲轴箱通风系统的组成1.空气滤清器：防止空气中的尘埃、沙子等杂质进入到排气管中，进而造成阻力；2.通风管路：将曲轴箱内部的废气与热量，引导至排气管中；3.曲轴箱盖：覆盖并密封曲轴箱，起到防尘、保温以及减低噪声的作用；4.排气管：将曲轴箱中的废气与热量排放至气候环境之外。

通风管路的类型通风管路分为正压式通风和负压式通风两种，具体介绍如下：正压式通风正压式通风是将空气强制送入到曲轴箱的一种通风方式。

它通过优化气流控制和曲轴箱的内部构造，在曲轴箱内部形成一种相对正压的气氛，使曲轴箱内部的空气流动起来。

这种通风方式需要额外的机械设备来加速空气的流动，从而提高曲轴箱内部的气流速度和气流强度。

负压式通风负压式通风是利用排气管的抽气作用，将曲轴箱内部气体抽出的一种通风方式。

在曲轴箱进气道和出气道之间设置一根气管，曲轴箱内部的废气被气管抽取到排气管中，并在排气管的作用下排放到气候环境之外。

这种通风方式不需要额外机械设备，成本较低，但是通风流量不易调节。

曲轴箱通风系统常见问题1.通风管道不畅通：一旦通风管道出现问题，就会影响整个曲轴箱通风系统的工作。

主要表现为发动机轰鸣声增大、机动力下降、油耗增加等现象。

2.空气滤清器污染：曲轴箱通风系统中的空气滤清器在工作过程中会积累尘埃、沙子等杂质，导致气流通道阻塞，影响通风效果。

3.曲轴箱盖密封不严：曲轴箱盖密封不严会导致气流流失，从而导致曲轴箱内部空气的流动不畅，引起废气集中堆积的情况。

通过对曲轴箱通风系统的介绍，我们可以看到曲轴箱通风系统对于发动机正常工作的重要性。

对于车主而言，建议定期维修保养曲轴箱通风系统，避免出现曲轴箱通风系统故障，同时也可减少车辆排放废气对环境的污染。

曲轴箱强制通风系统的工作原理曲轴箱强制通风系统是现代发动机必备的一个部件，它的主要作用是将曲轴箱内的废气排出，同时引入新鲜空气进入曲轴箱内，以保持曲轴箱内的良好工作环境。

曲轴箱强制通风系统的工作原理如下：曲轴箱是发动机内部的一个重要部件，它不仅起到支撑曲轴的作用，还能在运转时形成密闭的空间，使得发动机内部高速运转的曲轴得到润滑和降温。

而在发动机内燃烧时，部分气体和颗粒物会通过活塞环进入曲轴箱内，如不及时清除，会对曲轴箱的运转和寿命产生极大的影响。

这时候曲轴箱强制通风系统就能派上用场了。

曲轴箱强制通风系统由曲轴箱通风阀、曲轴箱通风管路、曲轴箱通风风扇、曲轴箱通风风扇控制器等部件组成。

它的工作原理分为两种情况：
－正常工作：当发动机运转时，通风阀打开，曲轴箱内的废气被抽走，并通过通风管路排出，同时风扇旋转引入新鲜空气进入曲轴箱内，以保持曲轴箱内的正常工作环境。

－异常情况：如果曲轴箱内积聚了大量的废气，风扇控制器会接收到信号，并提高风扇的转速，以加速排除曲轴箱内的废气。

同时通风阀也会调整以加速排出曲轴箱内的废气。

而曲轴箱强制通风系统的工作原理是通过不断循环曲轴箱内的空气，保持曲轴箱内的良好工作环境，从而延长发动机的使用寿命，并提高发动机的工作效率。

总之，曲轴箱强制通风系统是发动机中一个十分重要的部件，它能有效地保持曲轴箱内的工作环境，延长发动机的使用寿命，提高发动机的工作效率。

曲轴箱通风系统究竟起什么作用？容易出现哪些问题？01曲轴箱通风系统的作用与组成正常情况下，在发动机运转时，曲轴箱多多少少都会有一些窜气，但当时间久了之后，曲轴箱窜气会导致燃油蒸气和水蒸气凝结，与油底壳中的机油混合在一起，从而使机油变质，污染发动机零部件。

如果窜气没有及时导出，发动机长时间工作将导致曲轴箱内压力过大，油底壳安装接合处容易产生漏气、渗油现象。

同时由于活塞下行时受到曲轴箱内气压的阻力，发动机功率会随窜气量的增大而下降，油耗率则随窜气量增大而上升。

因此，要减少和避免这些不利影响，必须采用曲轴箱通风系统，将发动机窜气送回到进气管，并与新鲜空气一起进入气缸内燃烧。

北汽A151发动机的曲轴箱通风系统如下图所示，系统的主要部件包括油气分离器、PCV管总成、PCV软管、放泄阀和PCV单向阀。

曲轴箱窜气中带有机油颗粒，机油不能完全燃烧，进入气缸内燃烧排放后会堵塞催化器，因此必须采用油气分离器对曲轴箱通风系统内的窜气进行油气分离处理。

分离后的气体将通过PCV管总成、放泄阀及PCV单向阀进入进气管，分离后的机油将通过PCV软管回流到油底壳中。

曲轴箱通风系统的组成1—气缸盖罩总成；2—PCV阀；3—PCV软管；4—进气歧管；5—PCV垫圈曲轴箱强制通风系统又称PCV系统。

本田L15A1发动机的曲轴箱强制通风系统如下图所示。

PCV阀将窜缸混合气引入进气歧管以防止其排入大气。

本田发动机PCV系统02 曲轴箱通风系统的工作原理日产HR16DE发动机曲轴箱通风系统的工作原理如下图所示。

PCV阀安装在发动机气门室盖前侧，当负载小时，PCV阀打开，新鲜空气从摇臂盖的后方进入曲轴箱。

窜气与新鲜空气在曲轴箱内混合，并通过摇臂盖和PCV阀流入进气歧管。

当负载大时，窜气还从新鲜空气进气口排出，它通过进气道进入进气歧管。

窜气进入进气歧管前，通常要先经过油气分离器，以分离机油并使其回流至油底壳中。

曲轴箱通风系统的工作原理如下图所示，PCV阀在进气歧管真空度的作用下，通过改变自身的开度控制进入进气歧管的废气量，从而控制曲轴箱的压力，使其保持在微负压范围内。

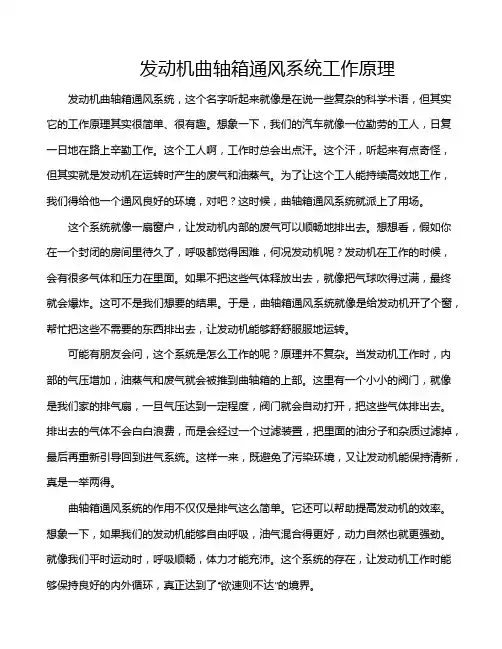

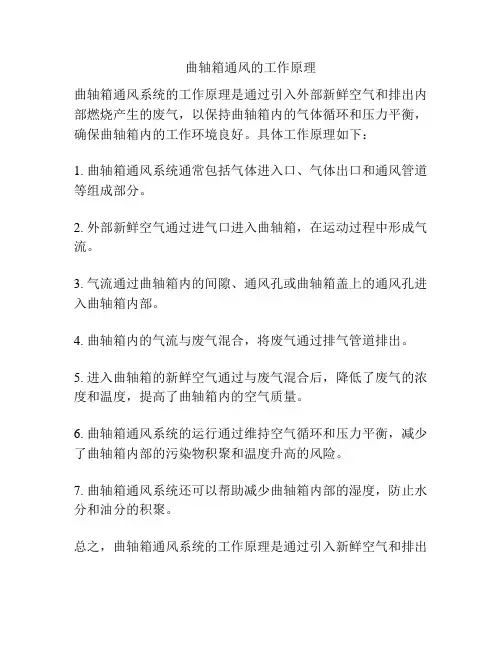

发动机曲轴箱通风系统工作原理发动机曲轴箱通风系统，这个名字听起来就像是在说一些复杂的科学术语，但其实它的工作原理其实很简单、很有趣。

想象一下，我们的汽车就像一位勤劳的工人，日复一日地在路上辛勤工作。

这个工人啊，工作时总会出点汗。

这个汗，听起来有点奇怪，但其实就是发动机在运转时产生的废气和油蒸气。

为了让这个工人能持续高效地工作，我们得给他一个通风良好的环境，对吧？这时候，曲轴箱通风系统就派上了用场。

这个系统就像一扇窗户，让发动机内部的废气可以顺畅地排出去。

想想看，假如你在一个封闭的房间里待久了，呼吸都觉得困难，何况发动机呢？发动机在工作的时候，会有很多气体和压力在里面。

如果不把这些气体释放出去，就像把气球吹得过满，最终就会爆炸。

这可不是我们想要的结果。

于是，曲轴箱通风系统就像是给发动机开了个窗，帮忙把这些不需要的东西排出去，让发动机能够舒舒服服地运转。

可能有朋友会问，这个系统是怎么工作的呢？原理并不复杂。

当发动机工作时，内部的气压增加，油蒸气和废气就会被推到曲轴箱的上部。

这里有一个小小的阀门，就像是我们家的排气扇，一旦气压达到一定程度，阀门就会自动打开，把这些气体排出去。

排出去的气体不会白白浪费，而是会经过一个过滤装置，把里面的油分子和杂质过滤掉，最后再重新引导回到进气系统。

这样一来，既避免了污染环境，又让发动机能保持清新，真是一举两得。

曲轴箱通风系统的作用不仅仅是排气这么简单。

它还可以帮助提高发动机的效率。

想象一下，如果我们的发动机能够自由呼吸，油气混合得更好，动力自然也就更强劲。

就像我们平时运动时，呼吸顺畅，体力才能充沛。

这个系统的存在，让发动机工作时能够保持良好的内外循环，真正达到了“欲速则不达”的境界。

随着时间的推移，曲轴箱通风系统也会面临一些小挑战。

比如，长时间使用后，滤清器可能会被油垢和杂质堵住。

就像我们平时用的水龙头，久了会变得水流不畅。

所以，定期检查和更换这些部件是非常重要的。

否则，发动机就会因为缺乏新鲜空气而“喘不过气”来，甚至可能导致更严重的故障。
