预应力钢绞线张拉计算说明书

  • 格式：doc
  • 大小：41.00 KB
  • 文档页数：3

预应力钢绞线张拉计算说明书
一、说明：
1、钢绞线公称直径为15.24mm,公称面积140mm2,弹性模量为1.99*105 Mpa，
抗拉强度标准值Rby=1860 Mpa。
2、波纹管管道摩擦系数：μ=0.225，管道偏差系数k=0.0015。
3、张拉顺利：20m空心板张拉顺序左N1→右N2→右N1→左N2。
4、预制梁混凝土达到设计强度的85%且不小于7天，方可进行张拉，张拉采用双
控，锚下控制应力σcon =0.75R
b
y

5、伸长量计算：因孔道呈对称型，取对称中心的一半部分计算其平均张力P。对

称中心一半部分为3段：直线段、曲线段、直线段。
6、张拉应力σcon =0.75Rby=0.75*1860=1395 Mpa
7、张拉端的张拉力：σk =0.75Rby*A(KN)
8、A=140*n（n为钢绞线股数）
9、单根钢绞线张拉端的控制力：
P =σk *140mm2/106=1395*140=`195.3KN
10、从张拉端至截面曲线孔道部分切线的夹角为之和：θ(rad)
θ(rad)= θ(度)*3.14/180
梁板类型 钢束编号 角度（°） 弧度（rad）

20m空心板 N1 4 0.06978
N2 5 0.0872
11、钢绞线的理论伸长量计算
预应力钢材在用应力方法张拉时，以伸长值进行校核，实际伸长值与理论伸长值
差控制在6%以内。理论伸长值查《公路桥涵施工技术规范》12.8.3-3条可知：
△ L=PpL/ApEp
式中：
Pp —预应力筋的平均张拉力，N；
L —预应力筋的长度（包括两端千斤顶内的工作长度），mm；
Ap—预应力筋的截面面积，mm2；
Ep—预应力筋的弹性模量，N/mm2；
12、预应力筋平均张力为：Pp=P*(1-e- (k x+ u θ))/ (kx+μθ)
式中：
P—预应力筋张拉端的张拉力，N；
x—从张拉端到计算截面的孔道长度（m）
θ—从张拉端到计算截面曲线孔道部分切线的夹角之和（rad）k—孔道每米局部偏
差对摩擦的影响系数，经查后取0.0015
μ—预应力筋与孔道壁的摩擦系数，本施工取0.225
13、计算过程
ZK4+785老屋湾高架桥中跨中板（2-3）N1钢束：
计算参数：
钢绞线编号 角度（度） 钢绞线股数 每股张拉端控制力（KN） L1第一直线段（m） L2曲线
段（m）

L3第二

直线段
（m）

N1 4 4 195.3 4.448 2.793 2.474
L1段计算
平均张拉力：Pp=P*(1-e- (k x+ u θ))/ (kx+μθ)=195.3*(1-e- (0.0015 *4.448+ 0.225*0.06978))/
(0.0015*4.448+0.225*0.06978)=194.65KN
伸长量：ΔL=Pp*L/(As*Ep)=194.65*4.448/(140*199000)=31.1mm
L2段计算
张拉端张拉力为P1终点力= P*e- (k x+ u θ)=195.3* e- (0.0015*4.448+ 0.225 *0.06978)=194.004KN
平均张拉力：Pp=P1终点力*(1-e- (k x+ u θ))/ (kx+μθ)=194.004*(1-e
- (0.0015 *2.793+
0.225*0.06978)
)/ (0.0015*2.793+0.225*0.06978)=192.085KN

伸长量：ΔL（mm)=Pp*L/(As*Ep)=192.085*2.793/(140*199000)=19.3mm
L3段计算
张拉端张拉力为P2终点力=P1终点力*e- (k x+ u θ)=194.004* e
- (0.0015*2.793+ 0.225
*0.06978)
=190.184KN

平均张拉力：Pp=P*(1-e- (k x+ u θ))/ (kx+μθ)=190.184*(1-e- (0.0015 *2.474+ 0.225*0.06978))/
(0.0015*2.474+0.225*0.06978)=189.828KN
伸长量：ΔL（mm)=Pp*L/(As*Ep)=189.828*2.474/(140*199000)=16.9mm
N1总伸长量=31.1mm+19.3mm+16.9mm=67.3mm
14、实际伸长量计算
实际伸长值Δ＝（Δ2-Δ1）/0.9-（Δ2-Δ3）
Δ1为张拉至10%应力持荷2分钟量测的伸长量
Δ2为张拉至100%应力持荷2分钟量测的伸长量
Δ3为回油后量测的伸长量

合集下载

后张法预应力张拉计算书

后张法预应力张拉计算书

后张法预应力张拉计算书后张法预应力钢绞线在张拉过程中，主要受到以下两方面的因素影响：一是管道弯曲影响引起的摩擦力，二是管道偏差影响引起的摩擦力；两项因素导致钢绞线张拉时，锚下控制应力沿着管壁向跨中逐渐减小，因而每一段的钢绞线的伸长值也是不相同的。

1、计算公式（1）预应筋伸长值ΔL的计算按照以下公式：ΔL＝Pp×L Ap×EpΔL—各分段预应力筋的理论伸长值（mm）；Pp—各分段预应力筋的平均张拉力（N）；L—预应力筋的分段长度（mm）；Ap—预应力筋的截面面积（mm2）；Ep—预应力筋的弹性模量（Mpa）；（2）《公路桥梁施工技术规范》(JTJ 041-2000)附录G－8中规定了Pp的计算公式Pp＝P×（1－e－（kx＋μθ））kx＋μθP—预应力筋张拉端的张拉力，将钢绞线分段计算后，为每分段的起点张拉力，即为前段的终点张拉力（N）；θ—从张拉端至计算截面曲线孔道部分切线的夹角之和，对于圆曲线，为该段的圆心角，如果孔道在竖直面和水平面同时弯曲时，则θ为双向弯曲夹角之矢量和。

设水平角为α，竖直角为β，则θ=Arccos（cosα×cosβ）。

x—从张拉端至计算截面的孔道长度，分段后为每个分段长度。

k—孔道每束局部偏差对摩擦的影响系数（1/m），管道内全长均应考虑该影响；μ—预应力筋与孔道壁之间的磨擦系数，只在管道弯曲部分考虑该系数的影响。

注： a、钢绞线的弹性模量Ep是决定计算值的重要因素，它的取值是否正确，对计算预应力筋伸长值的影响较大。

所以钢绞线在使用前必须进行检测试验，计算时按实测值Ep’进行计算。

b、 k和μ是后张法钢绞线伸长量计算中的两个重要的参数，其大小取决于多方面的因素：管道的成型方式、预应力筋的类型、表面特征是光滑的还是有波纹的、表面是否有锈斑，波纹管的布设是否正确，弯道位置及角度是否正确，成型管道内是否漏浆等，计算时根据设计图纸确定。

2、划分计算分段2.1 工作长度：工具锚到工作锚之间的长度，Pp＝千斤顶张拉力；2.2 波纹管内长度：计算时要考虑μ、θ，计算一段的起点和终点力。

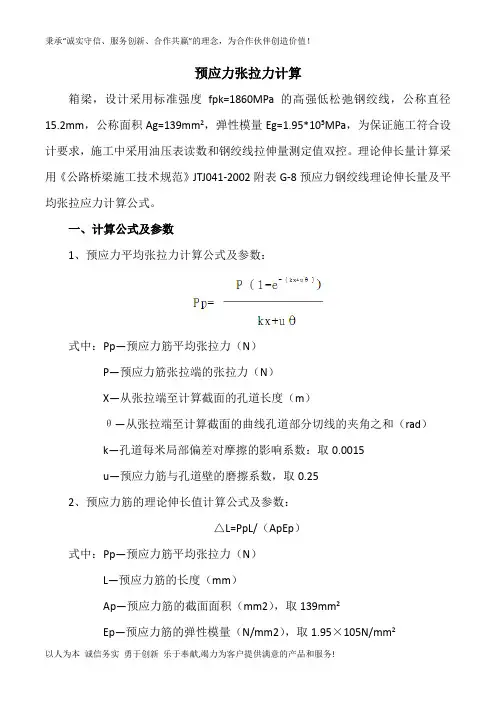

预应力张拉计算
