钢绞线张拉伸长量的计算

钢绞线张拉计算公式
钢绞线的张拉计算公式主要有以下两种：
1. 伸长量计算公式：△L=(P平×L)/(E×A)。

其中，△L代表钢绞线的伸长量，单位为厘米；P平代表钢绞线的平均张拉力，单位为牛；L代表钢绞线的长度，单位为厘米；E代表钢绞线的弹性模量，单位通常为MPa，具体数值以试验室实测数据为准；A代表钢绞线的截面积，对于单根φ15.24的钢绞线，其有效截面积为140平方毫米。

2. 张拉力计算公式：T=(A×Fy×π×D^2)/4。

在这个公式中，T代表张拉力；A代表钢绞线的横截面积；Fy代表钢绞线的屈服极限；π代表圆周率；D代表钢绞线的直径。

另外，钢绞线张拉值的计算还可以采用以下方式：ΔL=ΔL1+ΔL2-b-c。

其中，ΔL1为从初始拉力（桥梁施工规范规定一般为设计控制张拉力的10%~25%）至张拉设计控制拉力间的千斤顶活塞的张拉行程；ΔL2为初始拉力时的推算伸长值（按规范规定推算求得）；b为工具锚锚塞回缩量；c为工作锚锚塞回缩量。

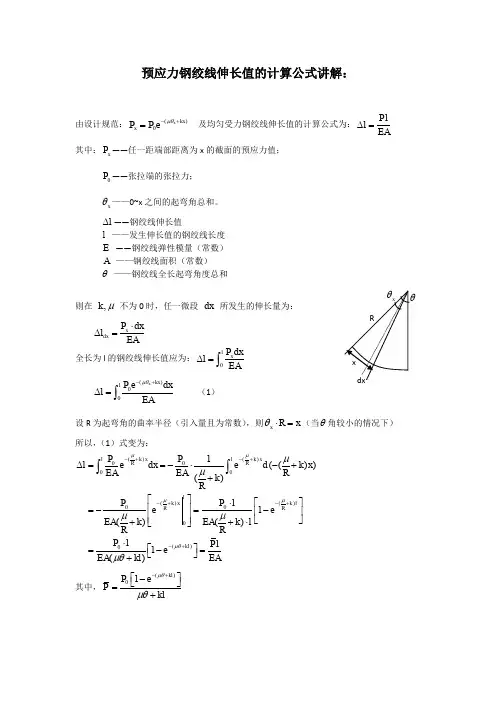

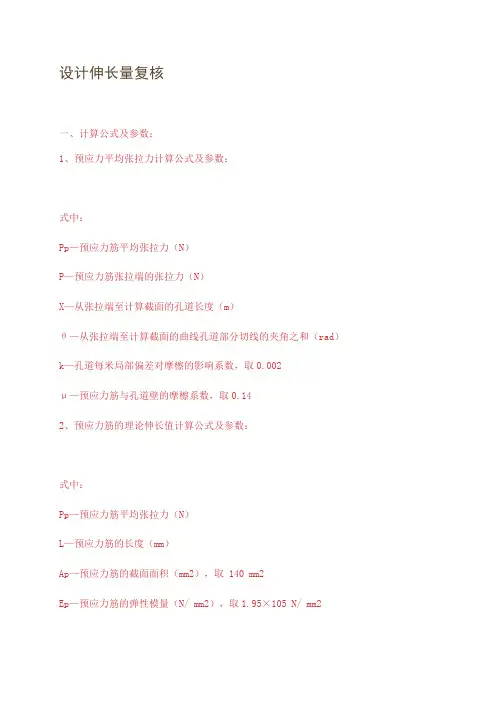

设计伸长量复核一、计算公式及参数：1、预应力平均张拉力计算公式及参数：式中：Pp—预应力筋平均张拉力（N）P—预应力筋张拉端的张拉力（N）X—从张拉端至计算截面的孔道长度（m）θ—从张拉端至计算截面的曲线孔道部分切线的夹角之和（rad）k—孔道每米局部偏差对摩檫的影响系数，取0.002μ—预应力筋与孔道壁的摩檫系数，取0.142、预应力筋的理论伸长值计算公式及参数：式中：Pp—预应力筋平均张拉力（N）L—预应力筋的长度（mm）Ap—预应力筋的截面面积（mm2），取 140 mm2Ep—预应力筋的弹性模量（N/ mm2），取1.95×105 N/ mm2二、伸长量计算：1、N1束一端的伸长量：单根钢绞线张拉的张拉力P=0.75×1860×140=195300NX=15.812/2=7.906mθ=11.4×π/180=0.19897radkx+μθ=0.002×7.906+0.14×0.19897=0.0436678Pp=195300×（1-e-0.0436678）/0.0436678=191097NΔL= PpL/（Ap Ep）=191097×7.906/（140×1.95×105）=55.3mm 与设计比较（55.3-57.1）/57.1=-3.15%2、N2束一端的伸长量：单根钢绞线张拉的张拉力P=0.75×1860×140=195300NX=15.821/2=7.9105mθ=12.8×π/180=0.2234radkx+μθ=0.002×7.9105+0.14×0.2234=0.047097Pp=195300×（1-e-0.047097）/0.047097=190772NΔL= PpL/（Ap Ep）=190772×7.9105/（140×1.95×105）=55.27mm与设计比较（55.27-57.1）/57.1=-3.2%张拉时理论伸长量计算一、计算参数：1、K—孔道每米局部偏差对摩檫的影响系数：取0.0022、μ—预应力筋与孔道壁的摩檫系数：取0.143、Ap—预应力筋的实测截面面积：140 mm24、Ep—预应力筋实测弹性模量：2.02×105 N/ mm25、锚下控制应力：σk=0.75Ryb=0.75×1860=1395 N/ mm26、锚圈口摩阻损失：3.3%σk7、单根钢绞线张拉端的张拉控制力：P=103.3%×σkAp=201745N8、千斤顶计算长度：56cm9、工作锚长度：7cm10、限位板计算长度：2.5cm11、工具锚计算长度：不计二、张拉时理论伸长量计算：1、N1束一端的伸长量：X=15.812/2=7.906mL=7.906+（0.56+0.07+0.025）=8.561mθ=11.4×π/180=0.19897radkx+μθ=0.002×7.906+0.14×0.19897=0.0436678Pp=201745×（1-e-0.0436678）/0.0436678=197404NΔL= PpL/（Ap Ep）=197404×8.561/（140×2.02×105）=59.8mm 2、N2束一端的伸长量：X=15.821/2=7.9105mL=7.9105+（0.56+0.07+0.025）=8.566mθ=12.8×π/180=0.2234radkx+μθ=0.002×7.9105+0.14×0.2234=0.047097Pp=201745（1-e-0.047097）/0.047097=197068NΔL= PpL/（Ap Ep）=197068×8.566/（140×2.02×105）=59.7mm 三、千斤顶张拉力与对应油表读数计算一、钢绞线的张拉控制应力：12根钢绞线束：σcon=103.3σk=103.3%×2343=2420.32KN二、1523号千斤顶张拉、0050号油表时：千斤顶回归方程：P=-0.35+0.01035F式中：P——油压表读数（MPa）F——千斤顶拉力（KN）(1)、10%σcon=242.032 KN时：P=-0.35+0.01035F=-0.35+0.01035×242.032=2.16MPa (2)、40%σcon=968.13KN时：P=-0.35+0.01035F=-0.35+0.01035×968.13=9.67 MPa (3)、70%σcon=1694.22KN时：P=-0.35+0.01035F=-0.35+0.01035×1694.22=17.19 MPa (4)、100%σcon=2420.32KN时：P=-0.35+0.01035F=-0.35+0.01035×2420.32=24.7 MPa 三、1524号千斤顶张拉、0054号油表时：千斤顶回归方程：P=0.21+0.01022F：式中： P——油压表读数（MPa）F——千斤顶拉力（KN）(1)、10%σcon=242.032KN时：P=0.21+0.01022F=0.21+0.01022×242.032=2.68 MPa (2)、40%σcon=968.13KN时：P=0.21+0.01022F=0.21+0.01022×968.13=10.10 MPa (3)、70%σcon=1694.22KN时：P=0.21+0.01022F=0.21+0.01022×1694.22=17.52 MPa (4)、100%σcon=2420.32KN时：P=0.21+0.01022F=0.21+0.01022×2420.32=24.95 MPa 四、1525号千斤顶张拉、0077号油表时：千斤顶回归方程：P=-0.47+0.01024F：式中： P——油压表读数（MPa）F——千斤顶拉力（KN）(1)、10%σcon=242.032KN时：P=-0.47+0.01024F=-0.47+0.01024×242.032=2.0 MPa (2)、40%σcon=968.13KN时P=-0.47+0.01024F=-0.47+0.01024×968.13=9.44 MPa (3)、70%σcon=1694.22KN时：P=-0.47+0.01024F=-0.47+0.01024×1694.22=16.88 MPa (4)、100%σcon=2420.32KN时：P=-0.47+0.01024F=-0.47+0.01024×2420.32=24.31 MPa 五、1526号千斤顶张拉、0064号油表时：千斤顶回归方程：P=-0.05+0.01021F：式中： P——油压表读数（MPa）F——千斤顶拉力（KN）(1)、10%σcon=242.032KN时：P=-0.05+0.01021F=-0.05+0.01021×242.032=2.42 MPa (2)、40%σcon=968.13KN时P=-0.05+0.01021F=-0.05+0.01021×968.13=9.83 MPa (3)、70%σcon=1694.22KN时：P=-0.05+0.01021F=-0.05+0.01021×1694.22=17.24 MPa (4)、100%σcon=2420.32KN时：P=-0.05+0.01021F=-0.05+0.01021×2420.32=24.66 MPa 标签预应力千斤顶拉力孔道MPa。

后张法预应力钢绞线张拉伸长值的计算预应力钢绞线是现代建筑中常用的一种材料，它通过施加张拉力来提供建筑物的强度和稳定性。

在实际的工程中，了解钢绞线的张拉伸长值是非常重要的，可以帮助工程师正确设计和施工建筑物。

钢绞线的张拉伸长值是指在施加一定的加载力后，钢绞线在长度方向上产生的伸长量。

这个伸长量可以用公式来计算：△L=P*L/AE其中，△L是钢绞线的伸长量，P是施加在钢绞线上的加载力，L是钢绞线的原始长度，A是钢绞线的截面积，E是钢绞线的弹性模量。

在计算钢绞线的伸长量时，需要提供一些已知的参数，包括钢绞线的截面积、弹性模量和施加在钢绞线上的加载力。

这些参数可以通过实验室测试和工程设计手册来获得。

在实际的工程中，通常使用预应力法来施加加载力。

预应力法是通过预先施加一定的张拉力来使钢绞线产生预应力，然后再施加混凝土以形成一个整体结构。

这种方法可以提高建筑物的强度和承载能力。

在预应力钢绞线的计算中，首先需要确定所需的预应力量。

这个预应力量可以根据工程设计要求来确定。

例如，在桥梁工程中，根据桥梁的跨度和荷载要求，可以确定所需的预应力量。

然后，根据预应力量和钢绞线的截面积，可以计算出所需的加载力。

在实际的施工中，通常使用专门的张拉设备来施加加载力。

这个设备可以通过应用力学原理将加载力转移到钢绞线上。

施加加载力后，需要测量钢绞线的伸长量，可以使用测量仪器来进行测量。

测量完钢绞线的伸长量后，可以计算出钢绞线的应力值。

计算钢绞线的应力值非常重要，可以用来评估钢绞线的性能并确保工程的安全性。

根据钢绞线的应力值，可以进行进一步的设计和分析，确保建筑物的结构稳定和可靠。

总之，预应力钢绞线的张拉伸长值计算是建筑工程中的一项重要任务。

通过正确计算钢绞线的伸长量和应力值，可以确保建筑物的结构安全和可靠。

在实际的施工中，需要根据工程设计要求和测量设备来进行计算和测量。

这些计算和测量可以帮助工程师正确设计和施工预应力结构。

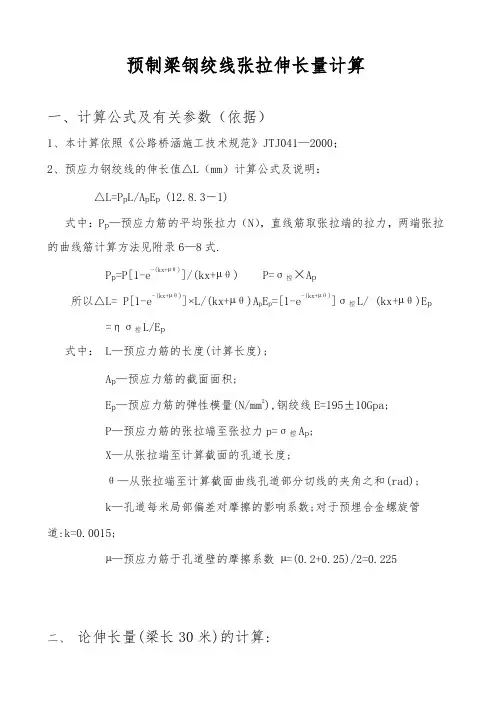

预制梁钢绞线张拉伸长量计算一、计算公式及有关参数（依据）1、本计算依照《公路桥涵施工技术规范》JTJ041—2000；2、预应力钢绞线的伸长值△L（mm）计算公式及说明：△L=P p L/A p E p (12.8.3－1)式中：P p—预应力筋的平均张拉力（N），直线筋取张拉端的拉力，两端张拉的曲线筋计算方法见附录6—8式.P p=P[1-e-(kx+µθ)]/(kx+µθ) P=σ控×A p所以△L= P[1-e-(kx+µθ)]×L/(kx+µθ)A p E p=[1-e-(kx+µθ)]σ控L/ (kx+µθ)E p =ησ控L/E p 式中： L—预应力筋的长度(计算长度);A p—预应力筋的截面面积;E p—预应力筋的弹性模量(N/mm2),钢绞线E=195±10Gpa;P—预应力筋的张拉端至张拉力p=σ控A p;X—从张拉端至计算截面的孔道长度;θ—从张拉端至计算截面曲线孔道部分切线的夹角之和(rad);k—孔道每米局部偏差对摩擦的影响系数;对于预埋合金螺旋管道:k=0.0015;µ—预应力筋于孔道壁的摩擦系数µ=(0.2+0.25)/2=0.225二、论伸长量(梁长30米)的计算:N1束 L=3113.37cm k=0.0015 x=L/2=1556.686cm µ=0.225 θ=0.122171rad (1度=0.017453 rad)η=[1-e-(kx+µθ)]÷(kx+µθ)=[1-e-(0.0015×15.56686+0.225×0.087265)]÷(0.0015×15.56686+0.225x0.087265) =(1-e-0.050838765)/0.050838765=0.9750△L=ησ控L/E p=0.9750×1395×106Pa×31133.7mm/(195x109Pa)=217.16mm N2束 L=3117.98cm k=0.0015 x=L/2=1558.99cm µ=0.225 θ=0.122171radη=[1-e-(kx+µθ)]/(kx+µθ)=0.97499△L=ησ控L/E p=0.97499×1395×106Pa×31179.8mm/(195×109Pa)=217.48mm N3、N4束 L=3114.14cm k=0.0015 x=L/2=1557.07cm µ=0.225θ=0.034906radη=[1-e-(kx+µθ)]/(kx+µθ)=0.98456△L=ησ控L/E p=0.98456×1395×106Pa×31141.4mm/(195×109Pa)=219.34mm三、预应力钢绞线张拉伸长量值的修正计算:取前述N1~N4钢绞线平均伸长率作为：每延米伸长量作为值修正参数.N1伸长率:217.16/31133.7=6.98‰N2伸长率:217.48/31179.8=6.98‰N3、N4伸长率:219.34/31141.4=7.04‰平均伸长率:( 6.98‰+6.98‰+7.04‰+7.04‰)/4=7.01‰四、实测伸长量值计算与修正:1.实测伸长量值计算(计算长度=孔道长+千斤顶内预应力筋长度,按每端0.5米计)△L实测=(σ控下张拉伸长值之和-σ初始张拉伸长值之和-A)/0.9式中：A—锚具回缩(在σ控与σ初始之间的锚具回缩,含夹片回缩)2.千斤顶内钢绞线伸长量BB=2×500×7.01‰=7mm3.张拉伸长量修正值(计算长度=孔道长)C=△L实测-B五、张拉精度评价|(C/△L)×100％—100％| ≤ 6％六、各束伸长量（单位mm）：N1 :210.16 N2:210.48 N3 :210.34N4 :210.34。

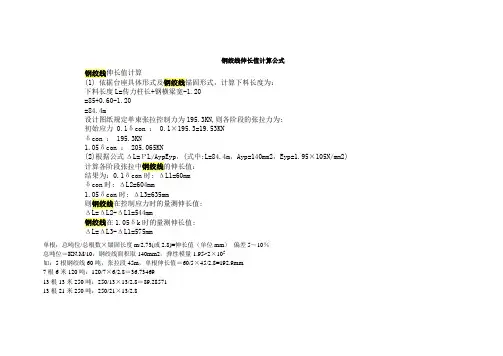

钢绞线伸长值计算公式钢绞线伸长值计算(1) 依据台座具体形式及钢绞线锚固形式，计算下料长度为：下料长度L=传力柱长+钢横梁宽-1.20=85+0.60-1.20=84.4m设计图纸规定单束张拉控制力为195.3KN,则各阶段的张拉力为:初始应力0.1δcon ：0.1×195.3=19.53KNδcon ： 195.3KN1.05δcon ： 205.065KN(2)根据公式ΔL=ΡL/AypEyp，(式中:L=84.4m，Ayp=140mm2，Eyp=1.95×105N/mm2)计算各阶段张拉中钢绞线的伸长值：结果为：0.1δcon时: ΔL1=60mmδcon时: ΔL2=604mm1.05δcon时: ΔL3=635mm则钢绞线在控制应力时的量测伸长值:ΔL=ΔL2-ΔL1=544mm钢绞线在1.05δk时的量测伸长值:ΔL=ΔL3-ΔL1=575mm单根：总吨位/总根数×锚固长度m/2.73(或2.8)=伸长值（单位mm）偏差5～10％总吨位＝KN.M/10，钢绞线面积取140mm2，弹性模量1.95~2×105如：5根钢绞线60吨，张拉段45m，单根伸长值＝60/5×45/2.8=192.9mm7根6米120吨：120/7×6/2.8＝36.7346913根13米250吨：250/13×13/2.8＝89.2857113根21米250吨：250/21×13/2.8钢绞线的下料、编束钢绞线下料前先将钢绞线卷放在自制的放线架中，再将铁皮剪断，然后人抓住钢绞线一端，将钢绞线缓缓拉开（注意不使钢绞线产生有害变形，对有害变形的部分必须除掉），钢绞线下料用砂轮切割机切断。

钢绞线下料长度既要满足使用要求，又要防止下料过长造成浪费。

每根钢绞线的长度按下式确定：L=l+2×（l1+l2+l3+l4）式中：L—钢绞线下料长度l—孔道净长l1—工作锚长度l2—千斤顶长度l3—工作锚长度l4—张拉端外露长度，取50cm将下好的钢绞线放在工作台上，据设计编制成束。

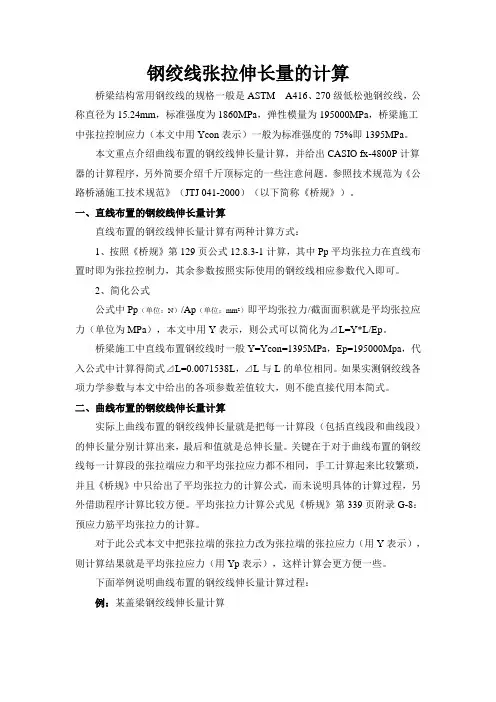

钢绞线张拉伸长量的计算桥梁结构常用钢绞线的规格一般是ASTM A416、270级低松弛钢绞线，公称直径为15.24mm，标准强度为1860MPa，弹性模量为195000MPa，桥梁施工中张拉控制应力（本文中用Ycon表示）一般为标准强度的75%即1395MPa。

本文重点介绍曲线布置的钢绞线伸长量计算，并给出CASIO fx-4800P计算器的计算程序，另外简要介绍千斤顶标定的一些注意问题。

参照技术规范为《公路桥涵施工技术规范》（JTJ 041-2000）（以下简称《桥规》）。

一、直线布置的钢绞线伸长量计算直线布置的钢绞线伸长量计算有两种计算方式：1、按照《桥规》第129页公式12.8.3-1计算，其中Pp平均张拉力在直线布置时即为张拉控制力，其余参数按照实际使用的钢绞线相应参数代入即可。

2、简化公式公式中Pp（单位：N）/Ap（单位：mm2）即平均张拉力/截面面积就是平均张拉应力（单位为MPa），本文中用Y表示，则公式可以简化为⊿L=Y*L/Ep。

桥梁施工中直线布置钢绞线时一般Y=Ycon=1395MPa，Ep=195000Mpa，代入公式中计算得简式⊿L=0.0071538L，⊿L与L的单位相同。

如果实测钢绞线各项力学参数与本文中给出的各项参数差值较大，则不能直接代用本简式。

二、曲线布置的钢绞线伸长量计算实际上曲线布置的钢绞线伸长量就是把每一计算段（包括直线段和曲线段）的伸长量分别计算出来，最后和值就是总伸长量。

关键在于对于曲线布置的钢绞线每一计算段的张拉端应力和平均张拉应力都不相同，手工计算起来比较繁琐，并且《桥规》中只给出了平均张拉力的计算公式，而未说明具体的计算过程，另外借助程序计算比较方便。

平均张拉力计算公式见《桥规》第339页附录G-8：预应力筋平均张拉力的计算。

对于此公式本文中把张拉端的张拉力改为张拉端的张拉应力（用Y表示），则计算结果就是平均张拉应力（用Yp表示），这样计算会更方便一些。

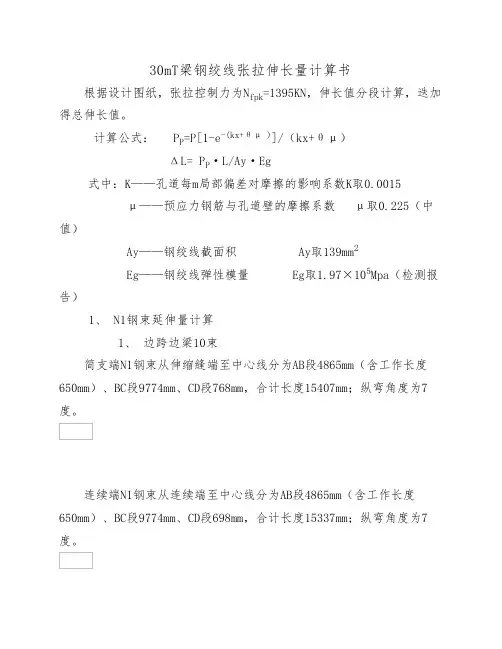

30mT梁钢绞线张拉伸长量计算书根据设计图纸，张拉控制力为N fpk=1395KN，伸长值分段计算，迭加得总伸长值。

计算公式： P P=P[1-e-(kx+θμ )]/（kx+θμ）ΔL= P P·L/Ay·Eg式中：K——孔道每m局部偏差对摩擦的影响系数K取0.0015μ——预应力钢筋与孔道壁的摩擦系数 μ取0.225（中值）Ay——钢绞线截面积 Ay取139mm2Eg——钢绞线弹性模量 Eg取1.97×105Mpa（检测报告）1、 N1钢束延伸量计算1、 边跨边梁10束简支端N1钢束从伸缩缝端至中心线分为AB段4865mm（含工作长度650mm）、BC段9774mm、CD段768mm，合计长度15407mm；纵弯角度为7度。

连续端N1钢束从连续端至中心线分为AB段4865mm（含工作长度650mm）、BC段9774mm、CD段698mm，合计长度15337mm；纵弯角度为7度。

P=193.9×10束=1939KN（详见设计图纸）θ=7°×π/180=0.1222简支端AB段及连续端AB段:（直线段）P1=1939 [1-e-(0.0015×4.865+0.225×0.1222))]/(0.0015×4.865+0.225×0.1222)=1905.7KN简支端BC段及连续端BC段:（曲线段）P2=1905.7 [1-e-(0.0015×9.774+0.225×0.1222)]/(0.0015×9.774+0.225×0.1222)=1866.1KN简支端CD段:（直线段）P3=1866.1[1-e-(0.0015×0.768+0.225×0.1222)]/(0.0015×0.768+0.225×0.1222)=1839.6KN连续端CD段: （直线段）P3=1891.7[1-e-(0.0015×0.698+0.225×0.1222)]/(0.0015×0.698+0.225×0.1222)=1839.7KNΔL AB=(1905.7×4.865)/(1.97×105×10束×139×10-6)=33.9mmΔL BC=(1866.1×9.774)/(1.97×105×10束×139×10-6)=66.6mmΔL CD简支端=(1839.6×0.768)/(1.97×105×10束×139×10-6)=5.2mmΔL CD连续端=(1839.7×0.698)/(1.97×105×10束×139×10-6)=4.7mmΔL=(ΔL AB+ΔL BC) ×2+ΔL CD简支端+ΔL CD连续端=(33.9+66.6) ×2+5.2+4.7=210.9mm2、 边跨中梁8束简支端N1钢束从伸缩缝端至中心线分为AB段4865mm（含工作长度650mm）、BC段9774mm、CD段768mm，合计长度15407mm；纵弯角度为7度。

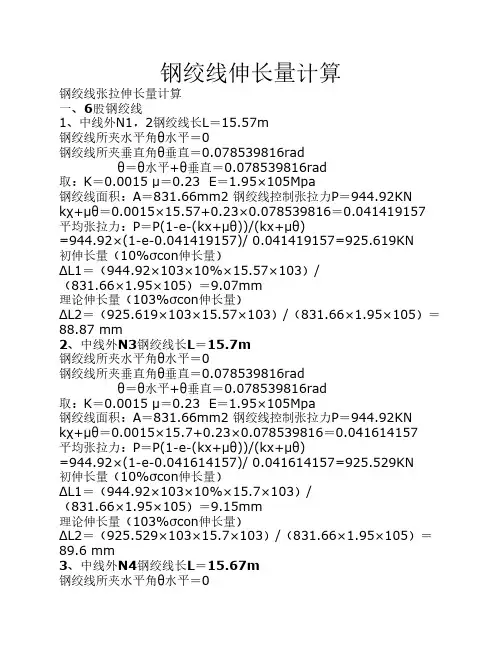

钢绞线伸长量计算钢绞线张拉伸长量计算一、6股钢绞线1、中线外N1，2钢绞线长L＝15.57m钢绞线所夹水平角θ水平＝0钢绞线所夹垂直角θ垂直＝0.078539816rad θ＝θ水平+θ垂直＝0.078539816rad取：K＝0.0015 μ＝0.23 E＝1.95×105Mpa钢绞线面积：A＝831.66mm2 钢绞线控制张拉力P＝944.92KNkχ+μθ＝0.0015×15.57+0.23×0.078539816＝0.041419157平均张拉力：P＝P(1-e-(kx+μθ))/(kx+μθ)=944.92×(1-e-0.041419157)/ 0.041419157=925.619KN初伸长量（10%σcon伸长量）ΔL1＝（944.92×103×10%×15.57×103）/（831.66×1.95×105）＝9.07mm理论伸长量（103%σcon伸长量）ΔL2＝（925.619×103×15.57×103）/（831.66×1.95×105）＝88.87 mm2、中线外N3钢绞线长L＝15.7m钢绞线所夹水平角θ水平＝0钢绞线所夹垂直角θ垂直＝0.078539816rad θ＝θ水平+θ垂直＝0.078539816rad取：K＝0.0015 μ＝0.23 E＝1.95×105Mpa钢绞线面积：A＝831.66mm2 钢绞线控制张拉力P＝944.92KNkχ+μθ＝0.0015×15.7+0.23×0.078539816＝0.041614157平均张拉力：P＝P(1-e-(kx+μθ))/(kx+μθ)=944.92×(1-e-0.041614157)/ 0.041614157=925.529KN初伸长量（10%σcon伸长量）ΔL1＝（944.92×103×10%×15.7×103）/（831.66×1.95×105）＝9.15mm理论伸长量（103%σcon伸长量）ΔL2＝（925.529×103×15.7×103）/（831.66×1.95×105）＝89.6 mm3、中线外N4钢绞线长L＝15.67m钢绞线所夹水平角θ水平＝0钢绞线所夹垂直角θ垂直＝0.078539816rad θ＝θ水平+θ垂直＝0.078539816rad取：K＝0.0015 μ＝0.23 E＝1.95×105Mpa钢绞线面积：A＝831.66mm2 钢绞线控制张拉力P＝944.92KNkχ+μθ＝0.0015×15.67+0.23×0.078539816＝0.041569157平均张拉力：P＝P(1-e-(kx+μθ))/(kx+μθ)=944.92×(1-e-0.041569157)/0.041569157=925.55KN初伸长量（10%σcon伸长量）ΔL1＝（944.92×103×10%×15.67×103）/（831.66×1.95×105）＝9.13mm理论伸长量（103%σcon伸长量）ΔL2＝（925.55×103×15.67×103）/（831.66×1.95×105）＝89.43 mm4、中线外N5钢绞线长L＝15.63m钢绞线所夹水平角θ水平＝0钢绞线所夹垂直角θ垂直＝0.104719755rad θ＝θ水平+θ垂直＝0.104719755rad取：K＝0.0015 μ＝0.23 E＝1.95×105Mpa钢绞线面积：A＝831.66mm2 钢绞线控制张拉力P＝944.92KNkχ+μθ＝0.0015×15.63+0.23×0.104719755＝0.047530543平均张拉力：P＝P(1-e-(kx+μθ))/(kx+μθ)=944.92×(1-e-0.047530543)/ 0.047530543=922.815KN初伸长量（10%σcon伸长量）ΔL1＝（944.92×103×10%×15.63×103）/（831.66×1.95×105）＝9.11mm理论伸长量（103%σcon伸长量）ΔL2＝（922.815×103×15.63×103）/（831.66×1.95×105）＝88.94 mm5、中线外N6钢绞线长L＝15.59m钢绞线所夹水平角θ水平＝0钢绞线所夹垂直角θ垂直＝0.104719755rad θ＝θ水平+θ垂直＝0.104719755rad取：K＝0.0015 μ＝0.23 E＝1.95×105Mpa钢绞线面积：A＝831.66mm2 钢绞线控制张拉力P＝944.92KNkχ+μθ＝0.0015×15.59+0.23×0.104719755＝0.047470573平均张拉力：P＝P(1-e-(kx+μθ))/(kx+μθ)=944.92×(1-e-0.047470543)/ 0.047470543=922.843KN初伸长量（10%σcon伸长量）ΔL1＝（944.92×103×10%×15.59×103）/（831.66×1.95×105）＝9.08mm理论伸长量（103%σcon伸长量）ΔL2＝（922.843×103×15.59×103）/（831.66×1.95×105）＝88.71 mm二、7股钢绞线中线外N3钢绞线长L＝15.7m钢绞线所夹水平角θ水平＝0钢绞线所夹垂直角θ垂直＝0.078539816rad θ＝θ水平+θ垂直＝0.078539816rad取：K＝0.0015 μ＝0.23 E＝1.95×105Mpa钢绞线面积：A＝970.27mm2 钢绞线控制张拉力P＝1102.41KNkχ+μθ＝0.0015×15.7+0.23×0.078539816＝0.041614157平均张拉力：P＝P(1-e-(kx+μθ))/(kx+μθ)=1102.41×(1-e-0.041614157)/ 0.041614157=1079.787KN 初伸长量（10%σcon伸长量）ΔL1＝（1102.41×103×10%×15.7×103）/（970.27×1.95×105）＝9.15mm理论伸长量（103%σcon伸长量）ΔL2＝（1079.787×103×15.7×103）/（970.27×1.95×105）＝89.60 mm。

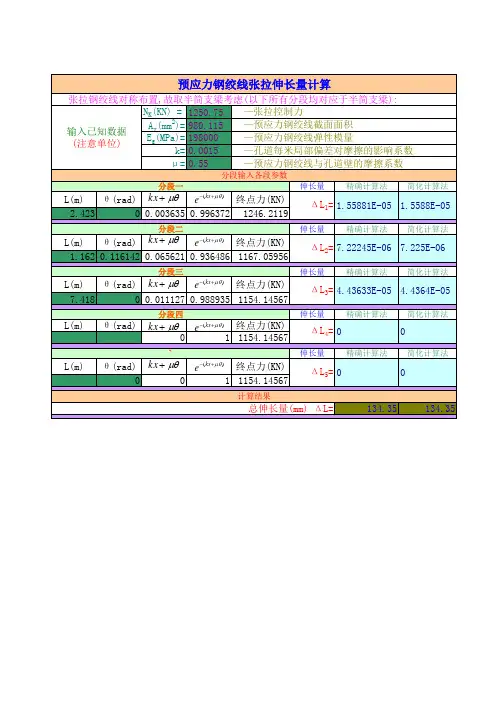

预应力钢绞线张拉理论伸长量计算公式：ΔL＝（PpL）/（ApEp）式中：Pp――预应力筋的平均张拉力（N）L――预应力筋的长度（mm）Ap――预应力筋的截面面积（mm2）Ep――预应力筋的弹性模量（N／mm2）Pp＝P（1－e-(kx+μθ)）／（kx＋μθ）式中：Pp――预应力筋平均张拉力（N）P――预应力筋张拉端的张拉力（N）x――从张拉端至计算截面的孔道长度（m）θ――从张拉端至计算截面曲线孔道部分切线的夹角之和（rad）k――孔道每米局部偏差对摩擦的影响系数μ――预应力筋与孔道壁的摩擦系数注：当预应力筋为直线时Pp＝P如果还不会算的话我这里有做好的EXCEL表格，你可以直接输入各种数进行计算。

理论伸长值计算公式曲线预应力筋的理论张拉伸长值△LT按以下近似公式计算：△LT=(1+exp[-(k LT+ uθ)]) Fj/(2ApEp) LT式中：Fj ——预应力筋的张拉力；Ap ——预应力筋的截面面积；Ep ——预应力筋的弹性模量；LT ——从张拉端至固定端的孔道长度（m）；K ——每米孔道局部偏差摩擦影响系数；u ——预应力筋与孔道壁之间的摩擦系数；θ ——从张拉端至固定端曲线孔道部分切线的总夹角（rad）预应力束摩擦系数表预应力筋种类k u有粘结钢绞线（预埋波纹管）无粘结钢绞线25m箱梁预应力张拉计算书管理提醒：本帖被6 从【桥梁隧道】移动到本区(2007-10-25)CK0+立交桥箱梁，设计采用标准强度fpk=1860MPa的高强低松弛钢绞线，公称直径，公称面积Ag=139mm2，弹性模量Eg=×105MP。

为保证施工符合设计要求，施工中采用油压表读数和钢绞线拉伸量测定值双控。

理论伸长量计算采用《公路桥梁施工技术规范》JTJ041-200 2附表G-8预应力钢绞线理论伸长量及平均张拉应力计算公式。

一、计算公式及参数：1、预应力平均张拉力计算公式及参数：式中：Pp—预应力筋平均张拉力（N）P—预应力筋张拉端的张拉力（N）X—从张拉端至计算截面的孔道长度（m）θ—从张拉端至计算截面的曲线孔道部分切线的夹角之和（rad）k—孔道每米局部偏差对摩擦的影响系数：取u—预应力筋与孔道壁的磨擦系数，取2、预应力筋的理论伸长值计算公式及参数：△L=PpL/（ApEp）式中：Pp—预应力筋平均张拉力（N）L—预应力筋的长度（mm）Ap—预应力筋的截面面积（mm2），取139mm2Ep—预应力筋的弹性模量（N/mm2），取×105N/mm2二、伸长量计算：1、N1束一端的伸长量：单根钢绞线张拉的张拉力P=×1860×139=193905NX直=；X曲=θ=×180=KX曲+uθ=×+×=Pp=193905×（）/=187644N△L曲=PpL/（ApEp）=187644×（139××105）=△L直=PpL/（ApEp）=187644×（139××105）=△L曲+△L直=+=2、N2束一端的伸长量：单根钢绞线张拉的张拉力：P=×1860×139=193905NX直=；X曲=θ=×π/180=KX曲+uθ=×+×=Pp=193905×（1－）/=187653N△L曲=PpL/（ApEp）=187653×（139××105）=△L直=PpL/（ApEp）=187653×（139××105）=（△L曲+△L直）*2=（+）*2=第二章张拉时理论伸长量计算一、计算参数：1、K—孔道每米局部偏差对摩擦的影响系数：取2、u—预应力筋与孔道壁的摩擦系数：取3、Ap—预应力筋的实测截面面积：139mm24、Ep—预应力筋实测弹性模量：×105N/mm25、锚下控制应力：σk==×1860=1395N/mm26、单根钢绞线张拉端的张拉控制力：P=σkAp=193905N7、千斤顶计算长度：60cm8、工具锚长度：7cm二、张拉时理论伸长量计算：以N1束钢绞线为例：N1束一端的伸长量：式中：P—油压表读数（MPa）F—千斤顶拉力（KN）P=P1时，（1）15%σcon=时：P=－+=－+×=（3）30%σcon=时：P=－+=－+×=（4）100%σcon=时：P=－+=－+×=（5）103%σcon=时：P=－+=－+×=P=P2时，（1）15%σcon=时：P=－+=－+×203. 6= （3）30%σcon=时：P=－+=－+×=（4）100%σcon=时：P=－+=－+×=（5）103%σcon=时：。

一、主要计算公式1.伸长量计算公式：△L=（P平×L）/（E×A）（1）△L：钢绞线伸长量，㎝P平：钢绞线平均张拉力，NL：钢绞线长度，㎝E：钢绞线弹性模量，MPa 一般图纸中有说明，但以试验室实测数据为准；A：钢绞线截面积，单根φ15.24钢绞线有效截面积为140㎜22.平均张拉力P平=P×｛1-e-(kL+μθ）｝/(KL+μθ) (2)P:张拉端张拉力，单根钢绞线张拉力P=1860×0.75×140=195.3KNK：孔道摩擦影响系数，图纸中有说明；μ：钢绞线与孔道的摩擦系数，图纸中有说明，θ：从张拉端至计算截面的孔道切线转角之和，当有平弯时同样参与计算, Rad(弧度)二、示例图中L1=5米，L2=8，L3=10；θ1=10.30，θ2=8.10，θ3=5.60 钢绞线为15束，弹性模量E=2.0×105MPa, μ=0.15; k=0.001 计算过程如下：1.θ=(10.3+8.1+5.6)/180×π=0.419(Rad);2.根据P平=P×｛1-e-(kL+μθ）｝/(KL+μθ)=195.3×15×｛1-e-(0.001×23+0.15×0.419）｝/(0.001×23+0.15×0.419)=2807.3KN3.根据△L=（P平×L）/（E×A）=（2807.3×23）/（2.0×105×140×15）=15.3㎝三、其它1.一般估计时每米钢绞线按伸长0.6㎝考虑，2.两端张拉时算出一半×2，3.根据校顶报告计算张拉力时采用内差法；4.有平弯时也要参与计算。

5.因为误差极小，所以，可用钢绞线的切线长可代替钢绞线长。

钢绞线伸长量计算一、主要计算公式1.伸长量计算公式：△L=（P平×L）/（E×A）（1）△L：钢绞线伸长量，㎝P平：钢绞线平均张拉力，NL：钢绞线长度，㎝E：钢绞线弹性模量，MPa 一般图纸中有说明，但以试验室实测数据为准；A：钢绞线截面积，单根φ15.24钢绞线有效截面积为140㎜22.平均张拉力P平=P×｛1-e-(kL+μθ）｝/(KL+μθ) (2)P:张拉端张拉力，单根钢绞线张拉力P=1860×0.75×140=195.3KNK：孔道摩擦影响系数，图纸中有说明；μ：钢绞线与孔道的摩擦系数，图纸中有说明，θ：从张拉端至计算截面的孔道切线转角之和，当有平弯时同样参与计算, Rad(弧度)二、示例图中L1=5米，L2=8，L3=10；θ1=10.30，θ2=8.10，θ3=5.60钢绞线为15束，弹性模量E=2.0×105MPa, μ=0.15; k=0.001计算过程如下：1.θ=(10.3+8.1+5.6)/180×π=0.419(Rad);2.根据P平=P×｛1-e-(kL+μθ）｝/(KL+μθ)=195.3×15×｛1-e-(0.001×23+0.15×0.419）｝/(0.001×23+0.15×0.419) =2807.3KN3.根据△L=（P平×L）/（E×A）=（2807.3×23）/（2.0×105×140×15）=15.3㎝三、其它1.一般估计时每米钢绞线按伸长0.6㎝考虑，2.两端张拉时算出一半×2，3.根据校顶报告计算张拉力时采用内差法；4.有平弯时也要参与计算。

5.因为误差极小，所以，可用钢绞线的切线长可代替钢绞线长。

张拉理论深长量计算4T＝Nsinα＋Fcosα=N(sinα＋μcosα)当角度α与摩阻系数μ都不变时，增大拉力T，N必然增大，因此，钢绞线必然与夹片沿T方法移动，以达到新的平衡。

因此，量测千斤顶活塞行程应进行修正。

2、直接量测钢绞线的伸长量的方法（简称“直接法”）。

即在工具锚外侧的钢绞线上做标记，做为量测的基准。

如图3所示。

使用这种方法有一个优点：不论经过几个行程，均以此来量测分级钢绞线的长度，累计的结果就是初应力与终应力之间的实测伸长值。

但也有两个缺点：一是量测不方便。

二是钢绞线在受力时，端头有发散现象，对钢绞线的伸长量有影响。

通过实践，采用自制的标尺，很好的解决了这个问题。

如图4所示，标尺为铝制的方条，长约10cm，宽高约为25mm，上留一直径约10mm的圆孔，圆孔上有固定螺丝。

张拉时，用铝条的圆孔套住钢绞线，并拧紧螺丝，做为标记。

既量测方便又解决了端头的发散现象。

注意标尺应尽量装在远离钢绞线端头的位置。

通过这个装置，量测的伸长量与理论值相符。

三、实际伸长量的测定（一）几个伸长量（回缩量）概念在说明实测伸长量的测定原则之前，说明一下几个伸长量与回缩量的概念。

1、工作长度的伸长量在钢绞线预应力张拉施工中，目前常用的千斤顶的工作锚位置分前夹式和后夹式，我们使用的是穿心式千斤顶，后夹式的，张拉时钢绞线在千斤顶中的工作长度较长，如图1 所示。

一梁端工作长度一般是指在张拉千斤顶装入钢绞线后，从工具锚锚板中心至工作锚锚板中心的距离。

即工作长度=千斤顶长度+锚厚度。

其伸长量可以通过计算得出：ΔL工作长度= PL/（Ap Ep）。

该值一般按理论计算取值。

2、工作锚具钢绞线回缩量该值理论上，一般取6mm，用来计算锚上的张拉控制应力及衡量实际测量回缩量精度的标准。

目前钢绞线预应力张拉施工以使用YCW型液压千斤顶为主，该千斤顶与工图4直接法量测装置图3 直接法量测方法5作锚接触处，设有一块限制工作锚夹片在张拉过程位移的限位板，钢绞线在张拉时工作锚夹片跟随钢绞线的拉伸，向后移动至限位板凹槽的底部，对钢绞线失去约束，当千斤顶将钢绞线张拉至设计控制张拉力，在回油放松钢绞线的瞬时，钢绞线弹性收缩，工作锚夹片跟随收缩向锚环孔内位移，随即将钢绞线锚固，这就是工作锚锚塞回缩的全过程。

钢绞线张拉伸长量的计算桥梁结构常用钢绞线的规格一般是ASTM A416、270级低松弛钢绞线，公称直径为15.24mm，标准强度为1860MPa，弹性模量为195000MPa，桥梁施工中张拉控制应力（本文中用Ycon表示）一般为标准强度的75%即1395MPa。

本文重点介绍曲线布置的钢绞线伸长量计算，并给出CASIO fx-4800P计算器的计算程序，另外简要介绍千斤顶标定的一些注意问题。

参照技术规范为《公路桥涵施工技术规范》（JTJ 041-2000）（以下简称《桥规》）。

一、直线布置的钢绞线伸长量计算直线布置的钢绞线伸长量计算有两种计算方式：1、按照《桥规》第129页公式12.8.3-1计算，其中Pp平均张拉力在直线布置时即为张拉控制力，其余参数按照实际使用的钢绞线相应参数代入即可。

2、简化公式公式中Pp（单位：N）/Ap（单位：mm2）即平均张拉力/截面面积就是平均张拉应力（单位为MPa），本文中用Y表示，则公式可以简化为⊿L=Y*L/Ep。

桥梁施工中直线布置钢绞线时一般Y=Ycon=1395MPa，Ep=195000Mpa，代入公式中计算得简式⊿L=0.0071538L，⊿L与L的单位相同。

如果实测钢绞线各项力学参数与本文中给出的各项参数差值较大，则不能直接代用本简式。

二、曲线布置的钢绞线伸长量计算实际上曲线布置的钢绞线伸长量就是把每一计算段（包括直线段和曲线段）的伸长量分别计算出来，最后和值就是总伸长量。

关键在于对于曲线布置的钢绞线每一计算段的张拉端应力和平均张拉应力都不相同，手工计算起来比较繁琐，并且《桥规》中只给出了平均张拉力的计算公式，而未说明具体的计算过程，另外借助程序计算比较方便。

平均张拉力计算公式见《桥规》第339页附录G-8：预应力筋平均张拉力的计算。

对于此公式本文中把张拉端的张拉力改为张拉端的张拉应力（用Y表示），则计算结果就是平均张拉应力（用Yp表示），这样计算会更方便一些。

张拉计算公式
一、主要计算公式
1.伸长量计算公式：
△L=（P平×L）/（E×A）
△L：钢绞线伸长量，㎝
P平：钢绞线平均张拉力，N
L：钢绞线长度，㎝
E：钢绞线弹性模量，MPa 一般图纸中有说明，但以试验室实测数据为准；
A：钢绞线截面积，单根φ15.24钢绞线有效截面积为140㎜2
2.平均张拉力
P平=P×｛1-e-(kL+μθ）｝/(KL+μθ)
P:张拉端张拉力，单根钢绞线张拉力P=1860×0.75×140=195.3KN
K：孔道摩擦影响系数，图纸中有说明；
μ：钢绞线与孔道的摩擦系数，图纸中有说明，
θ：从张拉端至计算截面的孔道切线转角之和，当有平弯时同样参与计算, Rad(弧度)
中铁十五局金阿铁路二标项目部
2011年4月8日
N 0（10%Ncon ） Ncon 锚固
四、机械设备配备
横向连接钢绞线H4张拉力值为582KN ，H5张拉力值为776KN ，H6张拉力值为776KN 。

作伸长值标记 测伸长值。
