二氧化碳气体保护焊的焊接时需要注意的参数二氧化碳气体保护焊是目前广泛应用于金属焊接领域的一种焊接方法。
在进行二氧化碳气体保护焊时，有一些重要的参数需要注意，以确保焊接质量和效果。
本文将重点介绍这些参数及其注意事项。
一、焊接电流焊接电流是二氧化碳气体保护焊中最关键的参数之一。
焊接电流的大小直接影响焊接速度和焊缝形貌。
一般来说，焊接电流过大会导致焊接熔渣增多，焊缝过宽，焊接速度过快；焊接电流过小则会导致焊缝宽度不足，焊接速度过慢。
因此，在进行二氧化碳气体保护焊时，需要根据焊接材料的性质和焊接要求，选择适当的焊接电流。
二、焊接电压焊接电压是指在二氧化碳气体保护焊中，焊接电弧的电压大小。
焊接电压的高低直接影响焊接熔渣的形成和清除。
一般来说，焊接电压过高会导致焊接熔渣难以清除，焊接接头容易产生气孔；焊接电压过低则会导致焊接熔渣清除不彻底，焊缝容易产生夹渣缺陷。
因此，在进行二氧化碳气体保护焊时，需要根据焊接材料的性质和焊接要求，选择适当的焊接电压。
三、气体流量气体流量是指二氧化碳气体保护焊中保护气体的流量大小。
保护气体的流量直接影响焊接熔渣的清除和焊接接头的质量。
一般来说，气体流量过大会导致保护气体扩散范围过大，难以有效保护焊接区域；气体流量过小则会导致保护气体无法充分覆盖焊接区域，容易产生气孔和氧化皮。
因此，在进行二氧化碳气体保护焊时，需要根据焊接材料的性质和焊接要求，选择适当的气体流量。
四、焊丝直径焊丝直径是指在二氧化碳气体保护焊中使用的焊接电极的直径。
焊丝直径的大小直接影响焊接熔渣的形成和焊接接头的质量。
一般来说，焊丝直径过大会导致焊接熔渣增多，焊缝过宽；焊丝直径过小则会导致焊接熔渣清除不彻底，焊缝不足。
因此，在进行二氧化碳气体保护焊时，需要根据焊接材料的性质和焊接要求，选择适当的焊丝直径。
五、焊接速度焊接速度是指焊接过程中焊接电极移动的速度。
焊接速度的快慢直接影响焊缝的形成和焊接接头的质量。
一般来说，焊接速度过快会导致焊缝不够深，焊接接头强度不足；焊接速度过慢则会导致焊缝过宽，焊接熔渣增多。
二氧化碳气体保护焊焊接工艺适用范围：本工艺适用于钢结构制作与安装二氧化碳气体保护焊焊接工艺。
工艺规定了一般低碳钢、普通低合金钢的二氧化碳气体保护焊的基本要求。
凡各工程的工艺中无特殊要求的结构件的二氧化碳气体保护焊均应按本工艺规定执行。
第一节材料要求1.1 钢材及焊接材料应按施工图的要求选用，其性能和质量必须符合国家标准和行业标准的规定，并应具有质量证明书或检验报告。
如果用其它钢材和焊材代换时，须经设计单位同意，并按相应工艺文件施焊。
1.2 焊丝焊丝成份应与母材成份相近，主要考虑碳当量含量，它应具有良好的焊接工艺性能。
焊丝含C量一般要求<0.11%。
其表面一般有镀铜等防锈措施。
目前我国常用的CO2气体保护焊焊丝是H08Mn2SiA，其化学成分见GB1300-77。
它适用于焊接低碳钢和抗拉强度为500MPa级的低合金结构钢。
H08Mn2SiA焊丝熔敷金属的机械性能详见GB8110-87《二氧化碳气体保护焊用焊丝》。
1.3CO2气体纯度不低于99.5%，含水量和含氧量不超过0.1%，气路系统中应设置干燥器和预热装置。
当压力低于10个大气压时，不得继续使用。
1.4焊件坡口形式的选择要考虑在施焊和坡口加工可能的条件下，尽量减小焊接变形，节省焊材，提高劳动生产率，降低成本。
一般主要根据板厚选择（见《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB985-88）。
1.5 不同板厚的钢板对接接头的两板厚度差(1)不超过表5.1规定时，则焊缝坡口的基本形式与尺寸按较厚板的尺寸数据来选择；否则应在厚板上作出如表中图示的单面a）或双面削薄b），其削薄长度L≥3(1)。
第二节主要机具第三节作业条件3.1 焊接区应保持干燥、不得有油、锈和其它污物。
3.2 当焊接区风速过大而影响焊接质量时，应采用挡风装置。
对焊接现场进行有效防护后方可开始焊接。
3.3施焊前打开气瓶高压阀，将预热器打开，预热10—15分钟，预热后打开低压阀，调到所需气体流量后焊接。
二保焊5-16mmco2气保焊，焊接参数，电流.电压，焊丝大小.气流就算给你一定的数值，两台焊机一样的数值，焊出来的效果也是不一样的，主要是你自己积累经验，你可以先把电压调到最大，电流不动，然后焊一下你就知道，好像是熔池的铁水很稀，你在把电压调到最小，你就发现铁水很稠。
你然后电压不动，把电流调到最大，你会发现送丝很快，还可能会焊丝没有熔化就送出来了，你在把电流调到最小，你会发现送丝很慢，不就知道电流电压是做什么的了吗？先试焊一下，如果弧光大却没有多钢水也就是熔滴，那就是电流太小，要调大一点电流，如果是弧光不是很大只是听到啪啪声，那是电压太小，要调高一点电压，当听到好听的咝咝声时，说明电流电压秕配了这个说起来确实很复杂，建议去买书学习理论；总体来说，增大电流，送丝速度加快，可以加大熔深；增大电压，焊接电弧变长，可以增大焊缝宽度；在考虑电流和电压的同时，一定还要考虑焊接走行速度co2保护焊焊接工艺焊接工艺co2保护焊焊接工艺钢结构二氧化碳气体保护焊工艺规程1 适用范围本标准适用于本公司生产的各种钢结构，标准规定了碳素结构钢的二氧化碳气体保护焊的基本要求。
注：产品有工艺标准按工艺标准执行。
1.1 编制参考标准《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形成与尺寸》GB.985-881.2 术语2.1 母材：被焊的材料2.2 焊缝金属：熔化的填充金属和母材凝固后形成的部分金属。
2.3 层间温度：多层焊时，停后续焊接之前，相邻焊道应保持的最低温度。
2.4 船形焊：T形、十字形和角接接头处于水平位置进行的焊接.3 焊接准备3.1按图纸要求进行工艺评定。
3.2材料准备3.2.1产品钢材和焊接材料应符合设计图样的要求。
3.2.2焊丝应储存在干燥、通风良好的地方，专人保管。
3.2.3焊丝使用前应无油锈。
3.3坡口选择原则焊接过程中尽量减小变形，节省焊材，提高劳动生产率，降低成本。
3.4 作业条件3.4.1 当风速超过2m/s时，应停止焊接，或采取防风措施。

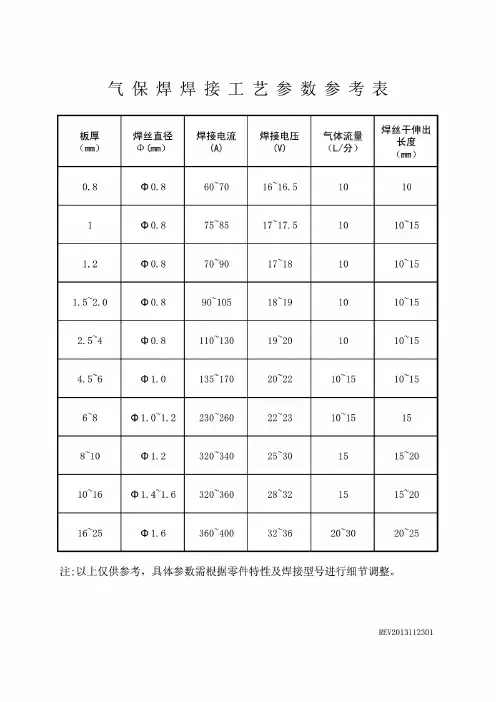

二氧化碳气体保护焊的焊接参数分析二氧化碳气体保护焊的焊接参数有：焊丝直径、焊接电流、电弧电压、焊接速度、气体流量、干伸长度、电源极性、回路电感、焊枪倾角。
一、焊丝直径，焊丝直径影响焊缝熔深。
本文就最常用的焊丝直径实心焊丝展开论述。
牌号：H08MnSiA。
焊接电流在150~300时，焊缝熔深在6~7mm。
二、焊接电流，依据焊件厚度、材质、施焊位置及要求的过渡形式来选择焊接电流的大小。
短路过渡的焊接电流在110~230A之间（焊工手册为40~230A）；细颗粒过渡的焊接电流在250~300A之间。
焊接电流决定送丝速度。
焊接电流的变化对熔池深度有决定性的影响，随着焊接电流的增大，熔深明显增加，熔宽略有增加。
三、电弧电压，电弧电压不是焊接电压。
电弧电压是在导电嘴和焊件之间测得的电压，而焊接电压是焊机上的电压表所显示的电压。
焊接电压是电弧电压与焊机和焊件间连接的电缆上的电压降之和。
通常情况下，电弧电压在17~24V之间。
电压决定熔宽。
四、焊接速度，焊接速度决定焊缝成形。
焊接速度过快，熔深和熔宽都减小，并且容易出现咬肉、未熔合、气孔等焊接缺陷；过慢，会出现塌焊、增加焊接变形等焊接缺陷。
通常情况下，焊接速度在80mm/min比较合适。
五、气体流量，CO2气体具有冷却特点。
因此，气体流量的多少决定保护效果。
通常情况下，气体流量为15L/min；当在有风的环境中作业，流量在20L/min以上（混合气体也应当加热）。
六、干伸长度，干伸长度是指从导电嘴到焊件的距离。
保证干伸长度不变是保证焊接过程稳定的重要因素。
干伸长度决定焊丝的预热效果，直接影响焊接质量。
当焊接电流、电压不变，焊丝伸出过长，焊丝熔化快，电弧电压升高，使焊接电流变小，熔滴与熔池温度降低，会造成未焊透、未熔合等焊接缺陷；过短，熔滴与熔池温度过高，在全位置焊接时会引起铁水流失，出现咬肉、凹陷等焊接缺陷。
根据焊接要求，干伸长度在8~20mm之间。
另外，干伸长度过短，看不清焊接线，并且，由于导电嘴过热会夹住焊丝，甚至烧毁导电嘴。
