焊条电弧焊焊接工艺参数

焊接工艺参数的选择手工电弧焊的焊接工艺参数主要条直径、焊接电流、电弧电压、焊接层数、电源种类及极性等。

1．焊条直径焊条直径的选择主要取决于焊件厚度、接头形式、焊缝位置和焊接层次等因素。

在一般情况下，可根据表6-4按焊件厚度选择焊条直径，并倾向于选择较大直径的焊条。

另外，在平焊时，直径可大一些；立焊时，所用焊条直径不超过5mm；横焊和仰焊时，所用直径不超过4mm；开坡口多层焊接时，为了防止产生未焊透的缺陷，第一层焊缝宜采用直径为3.2mm的焊条。

表6-4 焊条直径与焊件厚度的关系mm焊件厚度≤23~45~12>12焊条直径23.24~5≥152．焊接电流焊接电流的过大或过小都会影响焊接质量，所以其选择应根据焊条的类型、直径、焊件的厚度、接头形式、焊缝空间位置等因素来考虑，其中焊条直径和焊缝空间位置最为关键。

在一般钢结构的焊接中，焊接电流大小与焊条直径关系可用以下经验公式进行试选：I=10d2 (6-1) 式中I ——焊接电流(A)；d ——焊条直径(mm)。

另外，立焊时，电流应比平焊时小15％～20％；横焊和仰焊时，电流应比平焊电流小10％～15％。

3．电弧电压根据电源特性，由焊接电流决定相应的电弧电压。

此外，电弧电压还与电弧长有关。

电弧长则电弧电压高，电弧短则电弧电压低。

一般要求电弧长小于或等于焊条直径，即短弧焊。

在使用酸性焊条焊接时，为了预热部位或降低熔池温度，有时也将电弧稍微拉长进行焊接，即所谓的长弧焊。

4．焊接层数焊接层数应视焊件的厚度而定。

除薄板外，一般都采用多层焊。

焊接层数过少，每层焊缝的厚度过大，对焊缝金属的塑性有不利的影响。

施工中每层焊缝的厚度不应大于4～5mm。

5．电源种类及极性直流电源由于电弧稳定，飞溅小，焊接质量好，一般用在重要的焊接结构或厚板大刚度结构上。

其他情况下，应首先考虑交流电焊机。

根据焊条的形式和焊接特点的不同，利用电弧中的阳极温度比阴极高的特点，选用不同的极性来焊接各种不同的构件。

焊接工艺规范1 范围本规范规定了焊接（手工电弧焊）工艺的技术要求。

本规范适用于本公司火力发电厂用涉压碳钢制水处理环保设备（容器）产品的焊接。

2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规范。

GB 9448-1999 焊接与切割安全3 焊工3.1 焊工必须经专门的理论学习和实际操作培训，经考试合格和主管部门的同意，方可担任合格证中指定项目的焊接工作。

3.2 具有合格证书的焊工，一般每两年应重新考核一次。

对中断焊接工作六个月以上者，必须重新考核。

3.3焊工在施焊前应认真熟悉图纸和焊接工艺。

3.4核查待焊焊缝坡口的装配质量和组对要求，对不符合装配质量和组对要求的焊缝应拒焊，并向有关部门反映。

3.5进行焊缝质量的自检，做好自检记录、焊缝标记或焊缝跟踪记录等工作。

4 焊接设备4.1 应根据焊接施工时需用的焊接电流和实际负载持续率，选用焊机。

4.2 每台焊接设备都应有接地装置，并可靠接地。

4.3 焊接设备应处于正常工作状态，安全可靠，仪表应检定合格。

5 焊接材料5.1 焊接材料（焊条）应为进货验收合格品。

对材质有怀疑时，应进行复验，合格后才能使用。

5.2 焊接材料的选用按附录A的规定。

5.3 焊前应根据焊条使用说明的规定对焊条进行必要的烘干处理。

5.4 烘干后的焊条应放入100℃～150℃的保温箱（筒）内，随用随取。

重新烘干次数不应超过三次。

6 焊前准备6.1 坡口加工材料为碳素钢的坡口可采用冷加工或热加工方法制备。

6.2 焊接坡口应符合图样规定。

6.3 焊接坡口应保持平整，不得有裂纹、分层、夹渣等缺陷。

6.4 焊前应将坡口表面及两侧的水、氧化物、油污、锈、熔渣等杂质清除干净。

清理范围为：对接焊缝坡口表面及两侧（距坡口边20mm宽度范围内）；角焊缝焊脚尺寸K + 10mm～20mm。

焊接工艺指导书电弧焊工艺1接口焊条电弧焊的接头主要有对接接头、T形接头、角接接头和搭接接头四种。

1. 1 对接接头对接接头是最常见的一种接头形式，按照坡口形式的不同，可分为I形对接接头（不开坡口）、V形坡口接头、U形坡口接头、X形坡口接头和双U形坡口接头等。

一般厚度在6mm以下，采用不开坡口而留一定间隙的双面焊；中等厚度及大厚度构件的对接焊，为了保证焊透，必须开坡口。

V形坡口便于加工，但焊后构件容易发生变形；X形坡口由于焊缝截面对称，焊后工件的变形及内应力比V形坡口小，在相同板厚条件下，X 形坡口比V形坡口要减少1/2填充金属量。

U形及双U形坡口，焊缝填充金属量更少，焊后变形也很小，但这种坡口加工困难，一般用于重要结构。

1. 2 T形接头根据焊件厚度和承载情况，T形接头可分为不开坡口，单边V形坡口和K形坡口等几种形式。

T形接头焊缝大多数情况只能承受较小剪切应力或仅作为非承载焊缝，因此厚度在30mm以下可以不开坡口。

对于要求载荷的T形接头，为了保证焊透，应根据工件厚度、接头强度及焊后变形的要求来确定所开坡口形式。

1. 3 角接接头根据坡口形式不同，角接接头分为不开坡口、V形坡口、K形坡口及卷边等几种形式。

通常厚度在2m m以下角接接头，可采用卷边型式；厚度在2〜8mm以下角接接头，往往不开坡口；大厚度而又必须焊透的角接接头及重要构件角接头，则应开坡口，坡口形式同样要根据工件厚度、结构形式及承载情况而定。

1. 4 搭接接头搭接接头对装配要求不高，也易于装配，但接头承载能力低，一般用在不重要的结构中。

搭接接头分为不开坡口搭接和塞焊两种型式。

不开坡口搭接一般用于厚度在12mm以下的钢板，搭接部分长度为3〜56（6为板厚）2焊条电弧焊工艺参数选择？2. 1 焊条直径焊条直径可根据焊件厚度、接头型式、焊缝位置、焊道层次等因素进行选择。

焊件厚度越大，可选用的焊条直径越大；T形接头比对接接头的焊条直径大，而立焊、仰焊及横焊比平焊时所选用焊条直径应小些，一般立焊焊条最大直径不超过5mm，横焊、仰焊不超过4mm；多层焊的第一层焊缝选用细焊条。

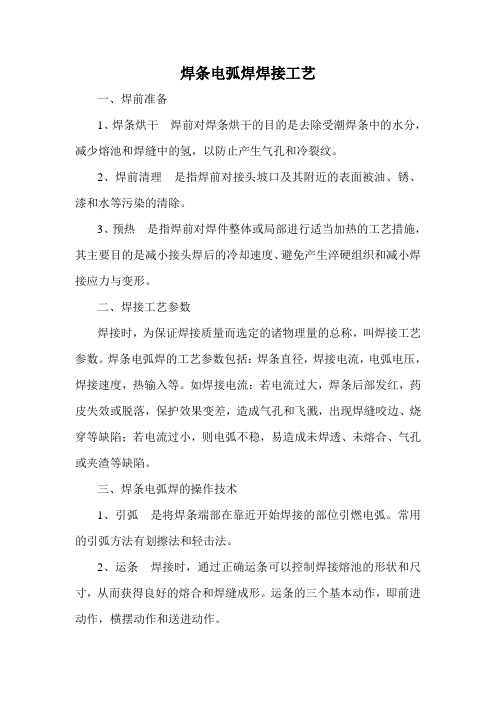

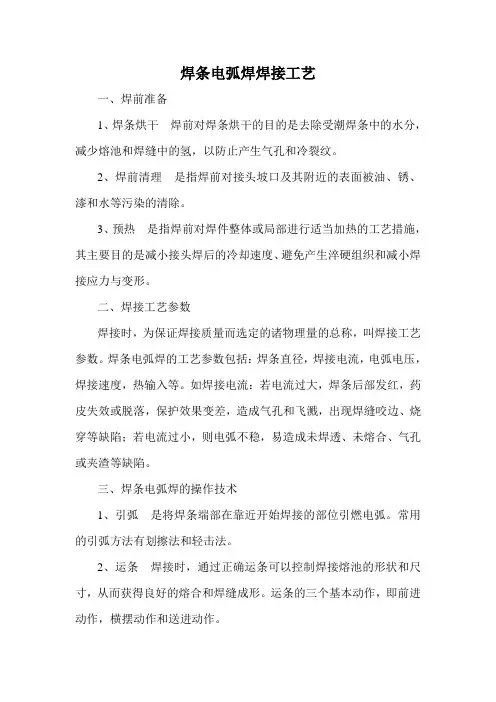

焊条电弧焊焊接工艺一、焊前准备1、焊条烘干焊前对焊条烘干的目的是去除受潮焊条中的水分，减少熔池和焊缝中的氢，以防止产生气孔和冷裂纹。

2、焊前清理是指焊前对接头坡口及其附近的表面被油、锈、漆和水等污染的清除。

3、预热是指焊前对焊件整体或局部进行适当加热的工艺措施，其主要目的是减小接头焊后的冷却速度、避免产生淬硬组织和减小焊接应力与变形。

二、焊接工艺参数焊接时，为保证焊接质量而选定的诸物理量的总称，叫焊接工艺参数。

焊条电弧焊的工艺参数包括：焊条直径，焊接电流，电弧电压，焊接速度，热输入等。

如焊接电流：若电流过大，焊条后部发红，药皮失效或脱落，保护效果变差，造成气孔和飞溅，出现焊缝咬边、烧穿等缺陷；若电流过小，则电弧不稳，易造成未焊透、未熔合、气孔或夹渣等缺陷。

三、焊条电弧焊的操作技术1、引弧是将焊条端部在靠近开始焊接的部位引燃电弧。

常用的引弧方法有划擦法和轻击法。

2、运条焊接时，通过正确运条可以控制焊接熔池的形状和尺寸，从而获得良好的熔合和焊缝成形。

运条的三个基本动作，即前进动作，横摆动作和送进动作。

3、收弧焊接结束时，若立即断弧则在焊缝终端形成弧坑，降低接头强度，产生裂纹，还引起应力集中。

常用的收弧方法有画圈收弧法，回焊收弧法和反复引弧法。

四、后热与焊后热处理1、后热焊后立即对焊件的全部（或局部）进行加热和保温，使其缓冷的工艺措施称后热。

后热的主要目的是使扩散氢从焊缝中逸出，从而防止产生氢裂纹。

2、焊后热处理焊后为了改善焊接接头的组织和性能或消除残余应力而进行的热处理，称焊后热处理。

对于易产生脆性破坏和延迟裂纹的重要结构，尺寸稳定性要求很高的结构，有应力腐蚀的结构都应考虑焊后进行消除应力的热处理。

焊机柔肤水。

3）考虑焊接层次通常焊接打底焊道时，为保证背面焊道的质量，使用的焊接电流较小；焊接填充焊道时,为提高效率，保证熔合好，使用较大的电流：焊接盖面焊道时，防止咬边和保证焊道成形美观,使用的电流稍小些.焊接电流—一般可根据焊条直径进行初步选择，焊接电流初步选定后，要经过试焊,检查焊缝成形和缺陷，才可确定。

对于有力学性能要求的如锅炉、压力容器等重要结构，要经过焊接工艺评定合格以后，才能最后确定焊接电流等工艺参数。

1．4．3 电弧电压当焊接电流调好以后,焊机的外特性曲线就决定了.实际上电弧电压主要是由电弧长度来决定的。

电弧长，电弧电压高，反之则低。

焊接过程中,电弧不宜过长，否则会出现电弧燃烧不稳定、飞溅大、熔深浅及产生咬边、气孔等缺陷:若电弧太短，容易粘焊条。

一般情况下，电弧长度等于焊条直径的0.5～1倍为好，相应的电弧电压为16—25V。

碱性焊条的电弧长度不超过焊条的直径，为焊条直径的一半较好，尽可能地选择短弧焊；酸性焊条的电弧长度应等于焊条直径。

1．4．4 焊接速度焊条电弧焊的焊接速度是指焊接过程中焊条沿焊接方向移动的速度，即单位时间内完成的焊缝长度。

焊接速度过快会造成焊缝变窄，严重凸凹不平，容易产生咬边及焊缝波形变尖；焊接速度过慢会使焊缝变宽，余高增加，功效降低.焊接速度还直接决定着热输入量的大小，一般根据钢材的淬硬倾向来选择。

1．4．5 焊缝层数厚板的焊接,一般要开坡口并采用多层焊或多层多道焊.多层焊和多层多道焊接头的显微组织较细，热影响区较窄。

前一条焊道对后一条焊道起预热作用，而后一条焊道对前一条焊道起热处理作用。

因此，接头的延性和韧性都比较好。

特别是对于易淬火钢，后焊道对前焊道的回火作用,可改善接头组织和性能。

对于低合金高强钢等钢种，焊缝层数对接头性能有明显影响。

焊缝层数少,每层焊缝厚度太大时，由于晶粒粗化，将导致焊接接头的延性和韧性下降。

1．4．6 热输入熔焊时，由焊接能源输入给单位长度焊缝上的热量称为热输入。
