MATLAB巧画三维动态氢原子电子云

权玉玲

河南省卢氏县第一高级中学 河南 卢氏 472200

人教版新教材选修3，对原子结构的讲述较为深入（与旧教材相比），为了使学生清楚的了解电子的运动状态和氢原子电子云的形成等原子结构知识；笔者利用氢原子概率密度函数进行随机抽样得到概率密度函数分布的随机数序列，借助MATLAB软件编程，巧妙地展示了氢原子核外电子随机运动的情况及三维电子云图像的绘制。

求解氢原子核外电子概率密度函数

氢原子的薛定谔方程:222201[]84hzer,

其解:),()(),,(lmnlnlmYrRr,则氢原子核外电子的概率密度函数:

22(,,)|(,,)||()(,)|nlmnlmnllmrrRrY。

n为主量子数，决定轨道的能量，即能层，n=0、1、2、…，

l为角量子数，决定轨道角动量大小，即能级，l=0、1、2、…、n-l，

m为磁量子数，决定轨道角动量在磁场方向上的分量，即轨道在空间分布的方向，m=0、±1、±2、…±l。

则各能级核外电子的概率密度函数如下：

1S能级，02100301(,,)rarea； 2S能级，022003001(,,)(2)32rarreaa；

2PX能级,022210501(,,)cos32rarrea；

2PY能级， 0222211501(,,)sincos32rarrea；

2PZ能级， 022221(1)501(,,)sinsin32rarrea；

最大概率密度：max320116ae；

… …，meha10220010529.04(即第一玻尔轨道半径) 。[1]

数据生成

⒈ 计算机在一定的范围内随机地选取一坐标点),,(iiir,并计算概率密度函数(,,)r在点),,(iiir的值，max是概率密度函数(,,)r的最大值，并计算

max(,,)iiirY。⒉计算机产生一个0至1之间均匀分布的随机数M。⒊将Y与M 进行比较若YM,则选取该点),,(iiir，若YM,则舍去该点),,(iiir。重复1至3重新选择坐标点。 通过此方法,便可得到一按(,,)r分布的随机数序列。

MATLAB模拟

MATLAB是由美国Math Works公司推出的科技应用软件。集编程、科学运算、数据可视化、系统仿真等功能于一身，是适合众多学科和多种工作平台的数学软件，内置很多函数，操作简单。本文在编程时,用rand函数产生随机数，用sph2cart函数将空间球坐标转化为空间直角坐标,用plot3函数来实现三维核外电子的随机运动[2]。以氢原子2S电子为例绘制其电子云图，则022max0(,,)1(2)2raiiirrYea；

根据以上结果编写的氢原子2s电子随机运动的Matlab 程序如下:

a0=5.29e-11; %给a0 赋值

plot3(0 ,0 ,0 ,’.m’,’markerSize’,32) %显示原子核位置

axis([-5e-10 5e-10 -5e -10 5e-10 -5e-10 5e-10]) %设置坐标轴标度范围

grid on %设置网络

xlabel('x');ylabel('y');zlabel('z'); %表注X，Y，Z轴

i=1;

while i<=3000 %用循环结构控制电子位置点的显示数目

TH=pi*rand; %产生0 至π之间均匀分布的随机数赋给TH

PHI=2*pi*rand; %产生0 至2π之间均匀分布的随机数赋给PHI

R=9*a0*rand; %产生0 至9a0 之间均匀分布的随机数赋给R

Y=0.5*(2-(R/a0))^2*exp(2-(R/a0)); %计算Y

[x,y,z]=sph2cart(TH,PHI,R); %将空间球坐标转化为空间直角坐标

M=rand ; %产生0 至1 之间均匀分布的随机数赋给M

if Y>=M %用分支结构选择符合条件的坐标点

hold on %保留当前坐标系中已存在的图形对象

point=plot3(x ,y ,z ,’. r’,’EraseMode’,’none’,’markerSize’,5);

%用绿颜色显示符合条件的坐标点,并赋句柄值给point

i=i+1;

pause(0.01) %暂停0.01 秒

set(point,’color’,’g’) %将当前坐标点由绿颜色变为红颜色

end

end

运行以上程序可得核外电子三维动态随机运动过程的图像（如图一）。为突出电子云的特征，改变matla默认观察视角，得到演示结果的俯视图（图二至图九）：

小结

由图像可知，S能级电子云为球型，P能级电子云为哑铃型，d能级电子云为花瓣型；对比同一能级不同能层电子云可知，能层序数n越大，原子轨道半径越大，与教材[1] [3]讲述特征完全一致。此方法，使微观世界可视化，形象的演示了氢原子核外电子随机运动的状态并绘制了三维电子云图像，解决了电子云难画的问题，完善了教材只提供s、p能级电子云轮廓图的单一性；同时增加了课堂气氛，提高了学生的学习兴趣，加深了对原子结构的认识。

参考文献:

[1] 周公度,段连运.结构化学基础[M].北京：北京大学出版社，2002:12～32.

[2]罗礼进.核外电子云三维动态随机过程的实现[J].海南师范学院学报2005（1）：32～34.

[3] 吴国庆,等.化学选修3物质结构与性质[M].北京:人民教育出版社,2009:10 . 图八3px电子云 图二 1s电子云 图一 2s电子云 图四3s电子云 图三2s电子云 图五2px电子云 图七2pz电子云 图六2py电子云

图九3dxy电子云

合集下载

基础化学原理第十章

基础化学原理第十章

第10章 原子结构与元素周期律

内容提要

本章的重点是认识核外电子的运动状态，核外电子周期性排布以及与元素周期表的关系。首先应把注意力集中于弄清核外电子的运动状态的描述方法，了解微观粒子运动的基本属性，清楚对氢原子和类氢离子的核外单电子进行量子力学处理基本方法中涉及的概念和意义。在弄清上述概念的基础上，要掌握四个量子数、核外电子周期性排布以及与元素周期表的关系，正确认识元素的周期性变化规律（如原子半径、电离能、电子亲和能和电负性）。

1．量子力学对氢原子的处理

1）波粒二象性

微观粒子的运动既有波动性又有粒子性，常称为波粒二象性（量子化特征）。与波动性有关的物理量（波长λ）和与微粒性有关的物理量（动量p）可以通过普朗克常数（h）联系起来，这就是著名的德布罗依关系式

h/ph/mv。

具有波动性的粒子不能同时具有确定的坐标与动量，即xp≥4h/。这一关系称为海森堡不确定性原理（或测不准原理）。1905年，爱因斯坦（Einstein）提出了著名的爱因斯坦方程E =hc/，为近代量子论奠定了基础。

2）波函数

既然电子在原子核外运动服从量子力学规律，就必须解决如何描述其运动状态的问题，这就是著名的薛定谔方程。该方程的每一个合理的解Ψ，都以波函数表示粒子运动的某一状态，并有对应于这个稳定状态的总能量E。

在球坐标中波函数表达为Ψ n,l,m (r ,θ, φ)，还可分解成径向部分R n , l ( r )

和角度部分 Yl ,m (θ, φ)。

3）几率密度2和电子云

波函数Ψ本身並无具体的物理意义，仅表示薛定谔方程的解，但2却给出了明确的物理意义：2表示在空间任意小体积元（dV）中电子出现的概率，即概率密度，其空间图像称为电子云。 4）波函数的有关图形表示

原子轨道的角度分布是以Y (θ, φ) 随θ, φ 变化的图形，2Y随θ, φ变化的图形称为电子云角度分布图；以4πr2 R2 (r) 对 r作图，则表示在半径r与r +

原子核外电子的运动状态

原子核外电子的运动状态

可编辑

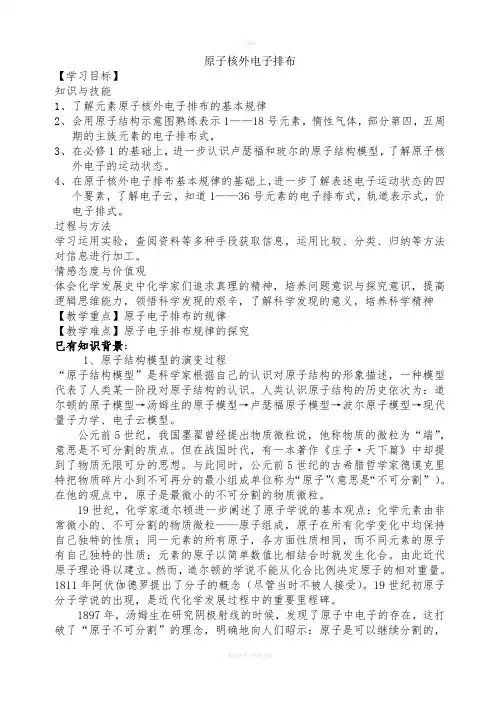

精品文档，欢迎下载 原子核外电子排布
