机械制图课堂教学知识点 第 1 讲

大一机械制图必背知识点

机械制图是机械工程专业的一门基础课程，对于学习机械工程的同学来说是非常重要的。在大一学习机械制图时，有一些必背的知识点是需要掌握的。以下是一些大一机械制图必背的知识点，帮助同学们更好地学习和理解机械制图。

1.制图规范

在进行机械制图时，有一定的制图规范需要遵循。例如，使用标准图框和图幅，制定标注和线型规则等。了解这些规范可以帮助同学们画出符合要求的机械图纸。

2.常用图形的绘制

机械制图中常用的图形有直线、曲线、圆、弧、椭圆等。了解这些图形的画法和特点，能够准确地绘制出各种形状的机械零件。

3.视图的绘制

在机械制图中，常常需要从不同方向来观察机械零件，因此需要绘制不同的视图。常见的视图包括主视图、俯视图和左视图等。了解视图的绘制方法和规则，可以帮助同学们准确地表达机械零件的形状和尺寸。

4.尺寸标注

在机械制图中，尺寸标注是非常重要的，它直接关系到机械零件的加工和装配。同学们需要了解尺寸标注的基本规则和标准符号，准确地标注出尺寸信息，以便实际生产中的加工和检验。

5.节段和剖视

有些机械零件的内部结构无法直接观察到，这时可以使用节段和剖视来表示内部结构。了解节段和剖视的绘制方法和规则，可以帮助同学们更好地理解和展示机械零件的内部结构。

6.螺纹和齿轮的绘制

螺纹和齿轮是机械零件中常见的部件，它们的准确绘制对于机械零件的装配和运动传动具有重要意义。同学们需要了解螺纹和齿轮的绘制方法和标准，以便准确地绘制和表达这些重要部件。

7.常用符号和图例

在机械制图中，有一些常用的符号和图例需要了解。例如，焊接符号、表面质量符号和涂装符号等。了解这些符号和图例的含义和使用方法，可以帮助同学们更好地理解和使用机械图纸。

8.图纸的交流和理解

机械制图是机械工程师之间交流的重要工具，因此需要学会正确理解和使用图纸。同学们需要能够准确地读懂机械图纸，理解图纸中的各个要素和信息，以便进行进一步的加工和装配。

机械制图大一上知识点总结

大一上学期的机械制图课程是机械工程专业的基础课程之一，主要介绍了机械制图的基本知识、方法和技巧。机械制图是机械工程设计的重要组成部分，具有很高的实用性和重要性。下面将对大一上学期机械制图的知识点进行总结。

1. 机械制图基础

1.1 规格标准：介绍了机械制图中常用的国家标准和行业规范，例如尺寸、公差、符号等。

1.2 制图工具和材料：介绍了机械制图中常用的工具和材料，如铅笔、直尺、曲线板、自动绘图仪等。

1.3 制图基本方法：包括正交投影、视图投影、截面投影和轴测投影等制图方法的基本原理和应用。

2. 图样构图与线型

2.1 图样构图：介绍了机械制图中图样的构成要素和构图原则，如线条的位置、形式和比例等。

2.2 线型：包括实线、虚线、粗细线、深浅线等不同线型的表示方法和应用场景。

3. 尺寸和公差

3.1 基本尺寸：包括直线尺寸、角度尺寸、径向尺寸等尺寸的表示方法和测量技巧。

3.2 设计尺寸：介绍了设计尺寸与基本尺寸之间的关系，以及设计尺寸的选择和考虑因素。

3.3 公差：详细介绍了公差的概念、表示方法和公差的配合原则，使得设计能够满足精度要求。

4. 剖视图和断面图

4.1 剖视图：介绍了剖视图的绘制方法和应用，以及剖视图的分类和表达规则。

4.2 断面图：包括半剖、局部剖、全剖等不同形式的断面图的绘制方法和使用场景。

5. 轴测投影

5.1 等轴测投影：介绍了等轴测投影的特点和绘制方法，使得设计能够更直观地表达物体的外观。 5.2 正交轴测投影：详细介绍了正交轴测投影的原理和绘制方法，包括多视图法和主视图法。

6. 螺纹和螺栓

6.1 螺纹：包括三角螺纹、矩形螺纹等不同类型螺纹的表示方法和计算方法。

6.2 螺栓连接：介绍了常用螺栓连接的种类和设计原则，以及螺栓的选择和计算方法。

机械制图知识点小结（一）

1、机械制图的图纸幅面分为基本幅面和加长幅面两大类。基本幅面有 A0 、 A1 、

A2 、 A3 、 A4 五种。A4图纸的尺寸为 210X297 。加长幅面的尺寸由基本幅面短边成整数倍增加后得出的。

2、在图样中必须用粗实线画出图框，图框有留装订边和不留装订边的两种格式，同一产品的所有图样均应采用同一种格式。

3、比例是指图样中图形与其实物相应要素的线性尺寸之比。比例分为3种，分别是 原值比例 、放大比例、缩小比例 。5:1是放大比例。

4、同一机件如用不同的比例画出，其图形大小变化，但图上标注的尺寸数值 不变

5、图样上的汉字应采用长仿宋体，字体的号数代表字体的高度。字体高度尺寸有1.8

mm、2.5mm、3.5mm、5mm、7mm、10mm、14mm和20mm八种。汉字的字号不小于3.5mm

6、图样中字母和数字分为A型和B型两种,可写成斜体或直体，斜体字的字头向右倾斜，与水平基线成75°。用作分数、指数、极限偏差、注脚等的数字及字母，一般应采用小一号字体。在同一图样上只允许选用一种形式的字体。

7、图样中，机件的可见轮廓线用 粗实线 画出，不可见轮廓线用 细虚线 画出，尺寸线和尺寸界线用 细实线 画出，对称中心线用 细点画线 画出。

8、两条平行线之间的最小间距不得小于0.7mm，图样中虚线以及各种点画线相交时，应相交于画,而不应相交于点或间隔，当两种或两种以上图线重叠时，应按以下顺序优先画出所有的图线，可见轮廓线、不可见轮廓线、轴线和对称中心线、细双点画线.

9、注尺寸时应严格执行国家标准，做到正确、齐全、清晰、合理。

10、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

11、图样中的尺寸，以mm（毫米）为单位时，不注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。 12、图样中所标注的尺寸，为该图样所表示机件的最后完工尺寸，否则应另加说明。

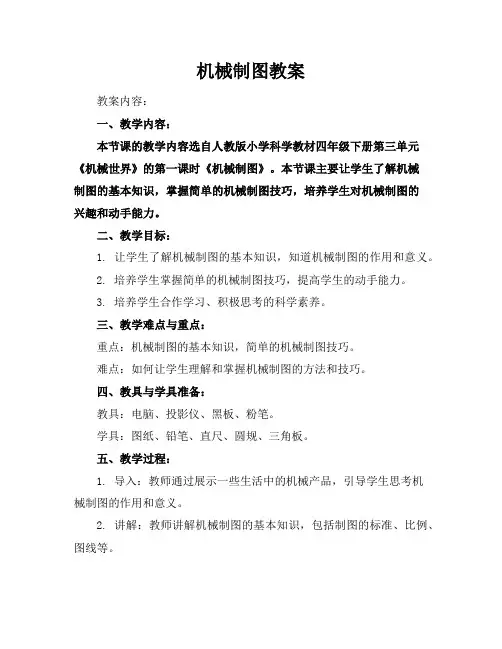

机械制图教案

教案内容：

一、教学内容：

本节课的教学内容选自人教版小学科学教材四年级下册第三单元《机械世界》的第一课时《机械制图》。本节课主要让学生了解机械制图的基本知识，掌握简单的机械制图技巧，培养学生对机械制图的兴趣和动手能力。

二、教学目标：

1. 让学生了解机械制图的基本知识，知道机械制图的作用和意义。

2. 培养学生掌握简单的机械制图技巧，提高学生的动手能力。

3. 培养学生合作学习、积极思考的科学素养。

三、教学难点与重点：

重点：机械制图的基本知识，简单的机械制图技巧。

难点：如何让学生理解和掌握机械制图的方法和技巧。

四、教具与学具准备：

教具：电脑、投影仪、黑板、粉笔。

学具：图纸、铅笔、直尺、圆规、三角板。

五、教学过程：

1. 导入：教师通过展示一些生活中的机械产品，引导学生思考机械制图的作用和意义。

2. 讲解：教师讲解机械制图的基本知识，包括制图的标准、比例、图线等。 3. 示范：教师通过示范，讲解机械制图的方法和技巧，如画直线、画圆、标注尺寸等。

4. 练习：学生分组进行练习，教师巡回指导。

六、板书设计：

机械制图基本知识

1. 制图标准

2. 比例

3. 图线

机械制图方法与技巧

1. 画直线

2. 画圆

3. 标注尺寸

七、作业设计：

1. 请用铅笔和直尺，按照给定的比例，绘制一个简单的机械零件图。

答案：略

2. 请根据实际情况，设计一个机械产品的设计图，包括尺寸、标注等。

答案：略

八、课后反思及拓展延伸：

本节课通过讲解和练习，让学生掌握了机械制图的基本知识和方法，但在教学过程中，发现部分学生对于比例和图线的理解还有待提高。在课后，可以针对这部分学生进行个别辅导，以帮助他们更好地掌握机械制图技巧。 同时，可以引导学生将所学的机械制图知识应用到生活中，如观察和分析日常生活中的机械产品，尝试绘制简单的机械设计图，提高学生的实践能力。

重点和难点解析：

一、教学内容中的“机械制图的基本知识”
