第一章机械电工基础知识第一节机械制图基础知识一、识图（一）投影1、投影在阳光或灯光下照射物体，在地面或墙面上可留下物体的影子。

把影子中间的涂黑去掉，只保留影子的外轮廓线，影子可视为物体的投影。

我们把照射的光线口 q做投影线；影子所在的平面叫做投影面；影子叫做投影。

2、投影的种类投影一般分为中心投影和正投影两大类。

1）中心投影夜晚把三角板放在灯泡与桌子之间，桌面上就有一个放大的三角形影子。

这种投影法，光源从投影中心发出，叫中心投影法。

中心投影法投影线互不平行，得到的图形不能反映物体的真实大小。

机械制图中一般不采用中心投影法。

2）正投影若把投影中心移到无穷远处，使投影线互相平行，并与投影面垂直物体在投影面上所得到的投影口 U正投影。

（二）正投影的投影特点中午，把一块正方形的薄铁皮放置在阳光下照射，如图 1-1-1所示。

当平面和地面平行时，影子的形状和大小与薄铁皮完全相同，如图 1-1-1（a）所示；倾斜时影子变小，如图1-1-1（b）所示，倾斜越厉害，影子越小；当平面与地面垂直时，影子成了一根直线，如图1-1-1（c）所示。

实验说明，平面投影的特点和平面的位置有关。

物体上的平面有平行、倾斜和垂直三种位置，三种位置平面在一个投影面上的投影特点：平行投影现原形（真实性），倾斜投影往小变（收缩性），垂直投影成直线（积聚性）。

同理，直线的投影也具有上述特点。

当直线与投影面平行时，直线的投影等于直线的实长（真实性）；当直线与投影面倾斜时，直线的投影小于直线的实长（收缩性）；当直线与投影面垂直时，直线的投影积聚为一个点（积聚性）。

（三）三视图的形成和投影规律1.视图在工程上，又把物体的正投影叫做物体的视图。

但一个视图很难表达物体的全貌。

实践证明，要反映物体的真实形状；一般要使用三面视图。

2.三视图的形成过程三视图的形成如图 1-1-2所示，把长方体放在三个互相垂直的投影面中间，这时在三个投影面上各得一个正投影。

机械识图制图基础知识培训小可出品2014.01.16一.机械制图概述ζ机械工程图是实物的真实反映ζ机械工程图样的质量，将直接影响产品的质量和经济性。

二.图纸的组成元素☆2.1图纸幅面尺寸{图纸宽度（Ｂ）和长度（Ｌ）组成的图面称为图纸幅面。

{图纸基本幅面代号及尺寸:A0(841X1189)A1(594X841)A2(420X594)A3(297X420)A4(210X297)二.图纸的组成元素ζ 2.2图框格式及标题栏位置:横向和纵向ζ 2.3图幅分区。

目的为便于查找复杂图样的细部。

{分区数目必须是偶数。

分区编码，沿上下方向用大写拉丁字母从上至下顺序编写；沿水平方向用阿拉伯数字从左至右顺序编写，并在对应边上重复编写一次。

{当分区代号由拉丁字母和阿拉伯数字组合而成时，应将字母写在前，数字写在后，例如B6、D2等。

二.图纸的组成元素☆2.4视图{工程上常见的视图:ζ多面正投影:物体在互相垂直的两个或多个投射面上所得到的正投影称为多面正投影图。

优点是能反映物体的实际形状和大小，即度量性好，且作图简便，因此在工程上被广泛使用，缺点是直观性较差。

(通常是三视图1-1)ζ轴测投影:将物体连同其直角坐标系，沿不平行于任一坐标平面的方向，用平行投影法将其投射在单一投影面上所得到的图形称为轴测投影。

此投影作图较繁，且度量性差。

但因它直观性较好，容易看懂，所以在某些工程图样和书籍中常作为辅助图样使用。

(3D转2D时,在图纸中加此投影图,方便识图)二.图纸的组成元素ζ标高投影:在物体的水平投影上，加注某些特征面、线以及控制点的高程数值和比例的单面正投影称为标高投影。

常用来表示不规则曲面，如船体、飞行器、汽车曲面以及地形等。

ζ透视投影:用中心投影法将物体投射在单一投影面上所得到的图形称为透视投影(透视图)。

透视图与照相机成形原理相似，较接近视觉映象，所以透视图的直观性较强。

但是，由于透视图度量性差，且作图复杂，所以，透视图只用于绘画和建筑设计等。

可编辑修改精选全文完整版第一章制图的基本知识和技能§1-1 国家标准《技术制图》和《机械制图》的一般规定前面我们讲了，图样是工程界的交流语言，为了便于指导生产和技术交流，国家标准对图样上的有关内容作出了统一的规定。

本节中我们将学习五个基础制图标准：图幅格式、比例、字体、图线、尺寸注法。

补充知识：1．技术标准是工程技术界的共同语言，是准绳和法规，每个技术工作人员都必须掌握并遵守。

2．经常看到的制图标准集：《机械制图》——机械专业制图标准《技术制图》——基础技术标准3．标准代号：GB/T 指“国家标准/推荐”JB 指“机械行业标准”标准代号后数字表示该标准的编号（顺序号），其后跟年代号。

例：GB/T 14698—1993表示该标准是国家推荐性标准，是国家第14698个标准，其发布时间为1993年。

有时标准号后带小数点，表示系列标准的分号。

一． 图纸幅面和格式（GB/T 14689—1993） 1．图幅加长图幅：按基本图幅的短边成整数倍增加。

2．图框格式从是否装订来看可分为以下两种格式：留装订边：装订边宽为a ，其余留边宽度为c 。

不留装订边：各边均为e 。

注：不论哪种格式，均应用粗实线画出图框线和标题栏边框。

（P8）3．标题栏的方位及格式{1） 图纸格式和标题栏的方位X 型——又称横式，标题栏长边∥图纸长边——A0~A3 Y 型——又称竖式，标题栏长边⊥图纸长边——A4标题栏的位置：图纸的右下角。

为了利用预先印制的图纸，允许将X 型图纸的短边置于水平或将Y 型图纸的长边置于水平使用，但此时应在图纸上标明看图方向（方向符号）。

——看图方向与标题栏的方向一致为了使图样复制和缩微摄影时定位方便，应在各边长的中点处分别画出对中符号。

2） 标题栏的格式GB10609.1-89规定标题栏应包含四个区：更改区、签字区、名称代号区、其他区。

标题栏的格式可以由各单位自定。

标题栏的长度一般为180或140。

第一章制图基本知识与技能第一节机械制图国家标准的基本规定一、图纸幅面和格式1、基本幅面：A0、A1、A2、A3、A4。

要采用国家标准规定的幅面尺寸B×L B：表示图纸的短边L：表示图纸的长边加长幅面：必要时允许采用加长幅面。

加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。

2、图框格式和尺寸图框：在图纸上必须用粗实线画出图框。

图框有两种格式：留装订边和不留装订边。

同一产品中所以图样均应采用同一种格式。

图框尺寸：不留装订边的图纸，其四周边框的宽度相同（均为e）留装订边的图纸，其装订边宽度一律为25mm，其他三边一致。

3、标题栏和明细栏标题栏一般应位于图纸的右下角。

标题栏中的文字方向为看图方向。

二、比例1、比例的定义：图样中图形与其实物相应要素的线性尺寸之比。

2、比例的种类：原值比例：即1:1；放大比例：如2:1等；缩小比例：如1:2等。

3、选择比例的原则：绘图时尽可能采用原值比例；图样中所注的尺寸数值都是所表达对象的真实大小，与图形比例无关。

三、字体1、基本要求：（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。

（2）字体高度（h）的公称尺寸系列为：1.8mm,2.5mm,3.5mm,5mm,7mm,10mm,14mm,20mm八种，字体的高度代表字体的号数。

（3）汉字应写成长仿宋体字，并采用规定的简化字，汉字的高度h不应小于3.5mm。

（4）字母和数字分A型和B 型；常采用B型字体。

（5）字母和数字可以写成斜体和直体；斜体向右倾斜，与水平线成75°。

（6）用作指数、分数、极限偏差、注脚等的数字及字母，一般应采用小一号的字体。

（7）同一图样上，只允许选用一种形式的字体。

四、图线1、基本线型（9种）粗实线、细实线、粗虚线、细虚线、粗点画线、细点画线、波浪线、双折线、细双点画线。

2、常用线型的使用粗实线：可见轮廓线细实线：尺寸线、尺寸界线、剖面线、过渡线、指引线细虚线：不可见轮廓线细点画线：轴线、对称中心线波浪线，双折线：断裂处边界线3、图线的宽度图线分粗、细两种。

一．本课程的性质和任务准确地表达物体的形状、尺寸及其技术要求的图形，称为图样。

工程界的技术语言。

工程技术人员必须掌握这种技术语言，具备画图和看图的能力，也应该具备计算机绘图的能力。

因此，作为培养高级工程科学技术人员的高等工科院校，在教学中把“机械制图”作为一门重要的技术基础课。

“机械制图”课程的主要任务和要求是：1．学会用正投影理论并遵照国家《技术制图与机械制图标准》的规定，绘制和阅读机械图样的技能。

2．培养学生空间想象能力、分析能力和对空间形体的表达能力。

3．培养学生自学能力、分析和解决问题的能力、创造能力和审美能力等；初步掌握机械设计和机械制造的基础知识；为学习后续课程打下必要的基础。

4．培养学生认真负责的工作态度和严谨细致的工作作风。

二．本课程的学习方法1．认真听课及复习，掌握和领会空间想象、画图及读图的基本原理和方法。

2．认真完成作业。

只有通过作业的实践，才能牢牢掌握图学的基本原理，熟悉形体分析、线面分析和结构分析等方法的应用，提高动手能力。

3．瞄准新方向、钻研新技术。

特别对于计算机绘图的知识，应在本课程学习了其初步知识后，在通过自学或选修相关课程而加深了解和掌握。

4．不断改进学习方法，提高学习效率，锻炼自学能力和独立工作能力。

第一章制图的基本知识和技能本章重点介绍：国家标准《机械制图》与《技术制图》中的有关规定；绘图工具及仪器的使用；几何图形及平面曲线的作图；平面图形的尺寸分析、绘图方法等。

1.1 国家标准《技术制图与机械制图》的基本规定对图样的格式、画法、尺寸标注、有关代（符）号作统一的规定。

设计和生产部门必须严格遵守国家标准《技术制图与机械制图》的统一规定，认真执行国家标准。

国家标准简称“国标”，代号为“GB”。

1.1.1 图纸幅面与格式（GB/T14689—93）（1）图纸幅面尺寸为了便于图样的绘制、使用和管理，绘制图样时，应优先采用表1-1中规定的基本幅面。

（2）图框格式图框线必须用粗实线绘制。

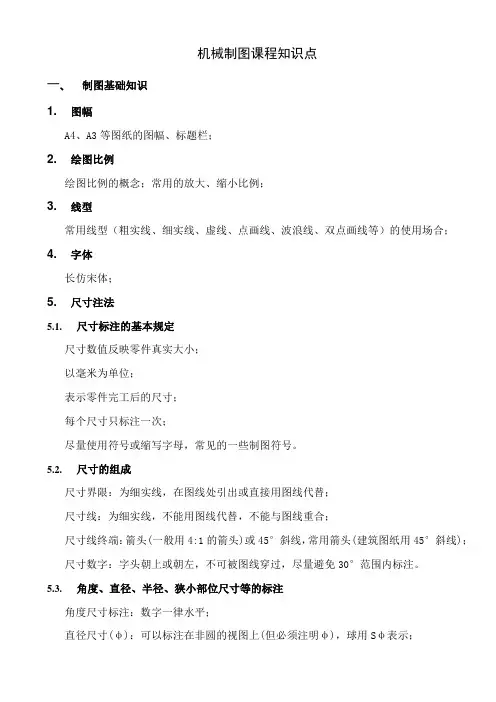

机械制图课程知识点一、制图基础知识1. 图幅A4、A3等图纸的图幅、标题栏；2. 绘图比例绘图比例的概念；常用的放大、缩小比例；3. 线型常用线型（粗实线、细实线、虚线、点画线、波浪线、双点画线等）的使用场合；4. 字体长仿宋体；5. 尺寸注法5.1.尺寸标注的基本规定尺寸数值反映零件真实大小；以毫米为单位；表示零件完工后的尺寸；每个尺寸只标注一次；尽量使用符号或缩写字母，常见的一些制图符号。

5.2.尺寸的组成尺寸界限：为细实线，在图线处引出或直接用图线代替；尺寸线：为细实线，不能用图线代替，不能与图线重合；尺寸线终端：箭头(一般用4:1的箭头)或45°斜线，常用箭头(建筑图纸用45°斜线)；尺寸数字：字头朝上或朝左，不可被图线穿过，尽量避免30°范围内标注。

5.3.角度、直径、半径、狭小部位尺寸等的标注角度尺寸标注：数字一律水平；直径尺寸(φ)：可以标注在非圆的视图上(但必须注明φ)，球用Sφ表示；半径尺寸(R)：只能标注在反映圆弧的视图上，半球用SR表示；大半径尺寸的标注；狭小部位的标注：用点或45°斜线表示尺寸终端，或者将数字写在尺寸界限范围之外；均布孔的标注：用“n×？”表示或者“EQS n×？”表示；正方形的标注：用“□?”表示；均匀厚度的板状零件的标注：用“t？”表示，有时可以少画一个视图。

对称机件的画法及标注：尺寸线应该超出对称中心线并省略一个箭头。

5.4.斜度与锥度的标注斜度与锥度的含义，斜度方向、锥度方向与图形的倾斜方向一致。

二、点、线、面投影1.投影法及分类为什么要投影？三维到二维转换中心投影法、平行投影法（斜投影法、正投影法）的概念，工程图为什么用正投影法？2.点的投影点在一个投影面中的投影；点在三个投影面中的投影展开及其投影规律；两点的相对位置及重影点。

3.线的投影直线的投影特性（积聚性、实长性、类似性，是否反映倾角等）；直线上的点：点的投影在直线的同名投影上并符合定比性；两直线的相对位置（平行、相交、交叉）及其投影规律，交叉线的重影点；4.面的投影平面的表示法；平面的投影特性（实形性、积聚性、类似性，是否反映倾角等）；平面上取直线的方法，平面上取点的方法；三、体的投影1.体的三面投影与三视图三视图与三面投影的关系；三视图之间的量度关系：长对正、高平齐、宽相等；三视图之间的方位关系；2.基本体的三视图2.1棱柱体（平面立体）棱柱的组成、棱柱的三视图；棱柱表面取点（利用积聚性），并判断可见性；2.2棱锥体（平面立体）棱锥的组成、棱锥的三视图；棱锥面上取点（辅助截平面法、过锥顶的辅助直线法），并判断可见性；2.3圆柱体（回转体）圆柱的组成、圆柱的三视图；圆柱面上取点（利用积聚性），并判断可见性；2.4圆锥体（回转体）圆锥的组成、圆锥的三视图；圆锥面上取点（韦圆法、过锥顶的辅助直线法），并判断可见性；2.5球体（回转体）球的组成、球的三视图；球面上取点（韦圆法），并判断可见性3.简单叠加体的三视图3.1简单叠加体的叠加形式及表面过渡关系回转体与回转体叠加，有过渡分界线；回转体与平面题叠加，有过渡分界线；平面题与平面叠加，可能有过渡线（实线或虚线），可能没有过渡线（平齐叠加）；3.2简单叠加体的三视图作图方法形体分解，弄清它们之间的叠加方式；逐个形体画三视图，并分析表面过渡关系；加深（针对手工绘图）、检查；3.3简单叠加体的读图方法弄清图线、线框的含义；利用线框分析表面的相对位置关系；利用虚、实线区分相对位置关系；几个视图对照分析，确定物体的形状；四、截交、相贯1.截交线1.1截交的概念，截交线的性质封闭性、共有性、表面性；截交线的形状由什么决定？（被截立体形状，截平面与基本立体的相对位置）截交线的投影形状由什么决定？（截平面与投影面的相对位置）1.2平面立体的截交线截交线的性质：封闭的平面多边形；求截交线的方法：棱法；求截交线的步骤：空间分析，投影分析，分别画出交线（交点）并连成多边形，检查（是否有类似性等）；1.3回转体的截交线截交线的性质：封闭性、共有性；求截交线的方法：求共有点；求截交线的步骤：空间分析，投影分析，分别画出截交线（特殊点<极限点、转向点、特征点、结哈点等>、中间补充点），检查（可见性等）；圆柱体截交线；圆锥体截交线；球体的截交线；复合回转体的截交线；2.相贯线2.1相贯线的性质封闭性、表面性、共有性；2.2平面体与回转体相贯相贯线性质：封闭的空间折线；相贯线求法：求各棱面与回转面的截交线，连接各段截交线；求相贯线步骤：空间分析、投影分析确定其形状，求出各棱面与回转体表面段截交线，连接各段交线并判断可见性；2.3回转体与回转体相贯相贯线性质：封闭的空间曲线；相贯线求法：表面取点法，辅助平面法（什么情况下用该方法？）；求相贯线步骤：先找特殊点（极限点、转向点、特征点、结哈点等），再找中间点，光滑连接；注意实体与实体相贯，虚体与虚体相贯，实体与虚体相贯的异同；注意两圆柱体直径的变化对相贯线的影响；五、组合体1.组合方式及表面过渡关系叠加体：相接（平齐相接与不平齐相接），相切，相贯（相交）；相切产生悬线切割体；2.组合体的画法形体分析法（主要的分析方法）；线面分析法（辅助的分析方法）；3.组合体视图的阅读方法形体分析与线面分析；特征视图（形状特征、位置特征）；形体连接关系（平齐与不平齐相接，相切，相贯）；图线、线框的含义；构思空间物体；4.组合体的尺寸标注4.1尺寸标注的基本有求正确、完整、清晰、合理；4.2尺寸标注的基本方法与尺寸类型形体分析法；定型尺寸、定位尺寸、总体尺寸；常见形体的定型尺寸；组合体尺寸标注应注意的问题：截交、相贯可以少标注一些尺寸，直径尺寸尽量避免辐射标注，半径尺寸只能标注在反映圆的视图上，大于半圆标直径（小于等于半圆标半径），避免出现封闭尺寸链，对称结构不能只标注一半，相同半径不能标注n-R？，隐含尺寸（冗余尺寸）可以加上括号，相切时可以少标一些尺寸，避免尺寸数字与图线重合（尺寸数字有优先权），大尺寸在外小尺寸在内标注，尽量标注在特征最为明显的视图上，形体的定形尺寸尽量集中标注，虚线尽量不标注尺寸。

机械制图基础知识一、图样的表达方法 1.将机件向投影面投影时所得到的图形，称为视图。

视图有基本视图、局部视图、斜视图和旋转视图四种。

2.机件向基本投影面投影所得的图形，称为基本视图。

包含三个常用基本视图：1）主视图由前向后投影所得的视图，反映物体的长度和高度；2）俯视图由上向下投影所得的视图，反映物体的长度和宽度；3）左视图由左向右投影所得的视图，反映物体的高度和宽度；4）三个视图之间的投影规律为：主视、俯视长对正（等长）主视、左视高平齐（等高）俯视、左视宽相等（等宽）3.局部视图：将机件的某一部分向基本抽影面投影所得的视图，称为局部视图。

一般在局部视图上方标出视图的名称“X向”，在相应的视图四周用箭头指明投影方向，并注上同样的字母。

4.旋转视图：假想将机件的倾斜部分旋转到与某一选定的基本投影面平行后再向该投影面投影所得的视图。

一般在旋转视图上方标出视图的名称“X向旋转”。

5.斜视图：用来表达机件上倾斜部分的实形，所以其余部分就不必全部画出而用波浪线断开。

6.剖视图：假想用剖切面剖开机件，将外在观看者和剖切面之间的部分移去，而将其余部分向投影面投影所得的图形。

一般在剖视图上方标出“X-X”向。

按剖切范围的大小、剖视可分为全剖视图，半剖视图和局部视图。

1）全剖视图：用剖切面完全地剖开机件所得的视图。

适用于内形比较简单、形状比较简洁的零件。

2）半剖视图：当机件具有对称平面时，在垂直于对称平面的投影面上投影所得的图形，可以对称中心线为界，一半画也剖视，另一半画成视图的图形。

常采纳它来表达内形状状都比较简单的对称机件。

3）局部剖视图：用剖切面局部地剖开机件所得的剖视图。

7剖面图：用剖切面将机件的某处切断，仅画出的图形。

剖视图与剖面图的区分在于：剖面仅画出机件上剖切处断面的投影，而剖视图要求画出剖切后机件的投影。

8局部放大图：将机件的部份结构，用大于原图形的比例画出的图形。

二、尺寸及公差1.组合体是由若干个基本几何体按肯定的位置和方式组合而成，它的尺寸包括下列三种：1）定形尺寸表示各基本几何体大小（长、宽、高）的尺寸。

机械制图基本知识点一：机械制图基本知识：1：零件尺寸的读数及测量：车间测量零件尺寸的基本工具：卷尺和游标卡尺。

1.1：卷尺一格的距离为1mm .1.2：游标卡尺的读数方法。

1.2.1以10分游标卡尺的读数为列：正确读法：分三个步骤1. 先读主尺的刻度值, 精密度为 1 mm 附尺“0”刻度位於 主尺刻度“13” 与 “14” 之间, 所以主尺刻度为 13 mm2. 再看 附尺与主尺重叠的刻度. 精密度为 0.1 mm（附尺右下角标注） 附尺上“4”刻度与主尺重叠, 所以附尺刻度為 0.1X4=0.4 mm3. 將主尺与附尺 数值相加 上面刻度代表 13.4 mm所以该游标卡尺的读数为：13.4mm.1.2.2游标卡尺的归零。

1.3 简单说明标注了尺寸公差的零件的合格尺寸的读法：钣金零件的尺寸标注了公差后的合格尺寸读数。

通过以下几个例子来具体讲解。

例如1：，它的意思表示如下：＋0.3表示取上公差。

-0.5标识取下公差。

故合格尺寸为：80-0.5到80+0.3 即79.5到80.3为合格尺寸。

再如2：，它的意思表示合格尺寸在64-0.5到64+0.5之间。

即：63.5到64.5为合格尺寸。

其它尺寸读法类推。

1.4下面为一份图纸的标题栏内容。

标题栏位于图框的右下角，零件的名称、图号、设计者、材料等都要在标题栏里表达清楚。

2：机械制图知识及对照图纸，翻转零件的快捷识图法：2.1机械图概念：产品或机械设备在设计、制造、检验、安装等过程中所使用的工程图样总称为机械制造图，简称机械图，它是工业生产中必不可少的技术文件。

2.2要看懂机械图样，首先要看懂图样中的视图，因为它表达了物体的形状。

要了解视图是怎样形成的，就必须先认识一下投影。

投影需要有光源、投射线、物体和投影面四个条件才能得到。

太阳照射树木，阳光在地面上投下了树木的影子，这其中，太阳叫做光源，太阳的光线叫做投射线，受光线照射的树木叫做物体，出现影子的地面叫做投影面，投影面上的影子即投影。

第一章机械制图知识一、零件的表示方法在生产实际中，有些简单的零件，往往只需要一个或两个视图并注上尺寸，就可以表达清楚了，而有些形状比较复杂的零件，用三个视图也往往难以清楚地表达它的内外结构。

因此要想把零件的形状表达得正确、完整，而图形又清晰、简练，以便于他人看图，只有根据零件的结构特点及复杂程度，采用不同的表达方法。

为此，国家标准《机械制图》在图样画法中规定了视图、剖视、剖面、局部放大图、简化画法等表达方式，供绘图时选用。

本章介绍的表达方法，就是其中的一部分。

(一)辅助视图1．局部视图将零件的某一部分向基本投影面投影所得的视图称局部视图。

绘图时，在局部视图上方标出视图的名称“x 向”，在相应的视图附近用箭头指明投影方向，并注上同样的字母。

如果局部视图的结构不完整,外形轮廓线又不封闭时，应用波浪线断开。

局部视图主要为了避免已知视图部分的重复表达，将需要表达的零件部分绘制出来，突出重点，简单明了。

如图1—1—1所示。

2．斜视图当零件上具有倾斜结构时，一般视图均不能反映出倾斜结构的真实形状。

为了使视图能反映出倾斜结构的真实形状，可设置与倾斜结构相平行的辅助投影面，用正投影法将倾斜结构投影到该辅助投影面上，将该视图旋转到与主视图同一平面上，反映出倾斜结构的实际视图。

零件向不平行于任何基本投影面的平面投影所得的视图称斜视图。

画斜视图时，必须在相应的视图附近，用箭头指明投影方向，并注上字母“x”，在斜视图上方标出“x 向”；斜视图一般按投影关系配置，必要时也可配置在其他适当的位置。

允许将图形旋转，在图形上方标注“x 向旋转”。

斜视图一般只表达零件倾斜结构的图形，其视图的断裂边界用波浪线表示(如图1—1—2)。

(二)剖视图1．剖视图的概念零件内部的结构(如孔、空腔和槽等)，在视图中是用虚线表示的(图1—1—3)，当零件的内部结构比较复杂时，视图中就会出现较多的虚线，给看图带来困难。

为使原来在视图中不可见的部分转化为可见的，从而使虚线变为实线，以提高图形的清晰程度，也便于标注尺寸和技术要求。
