继电保护所典型事故案例讲解

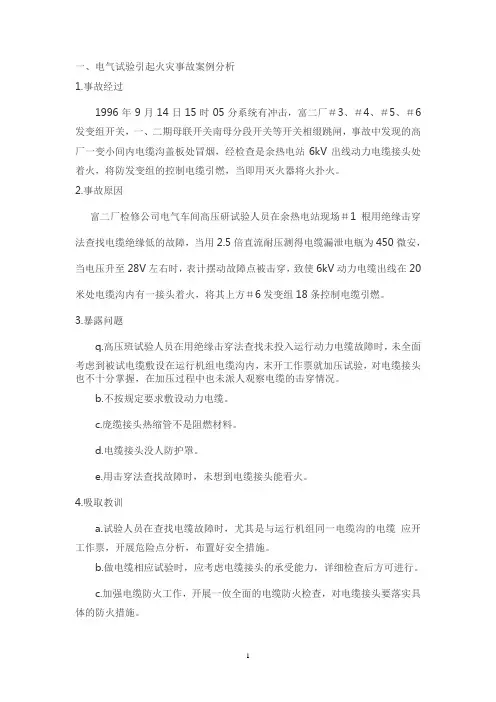

一、电气试验引起火灾事故案例分析1.事故经过1996年9月14日15时05分系统有冲击，富二厂＃3、＃4、＃5、＃6发变组开关，一、二期母联开关南母分段开关等开关相缀跳闸，事故中发现的高厂一变小间内电缆沟盖板处冒烟，经检查是余热电站6kV出线动力电缆接头处着火，将防发变组的控制电缆引燃，当即用灭火器将火扑火。

2.事故原因富二厂检修公司电气车间高压研试验人员在余热电站现场＃1根用绝缘击穿法查找电缆绝缘低的故障，当用2.5倍直流耐压测得电缆漏泄电瓶为450微安，当电压升至28V左右时，表计摆动故障点被击穿，致使6kV动力电缆出线在20米处电缆沟内有一接头着火，将其上方＃6发变组18条控制电缆引燃。

3.暴露问题q.高压班试验人员在用绝缘击穿法查找未投入运行动力电缆故障时，未全面考虑到被试电缆敷设在运行机组电缆沟内，末开工作票就加压试验，对电缆接头也不十分掌握，在加压过程中也未派人观察电缆的击穿情况。

b.不按规定要求敷设动力电缆。

c.庞缆接头热缩管不是阻燃材料。

d.电缆接头没人防护罩。

e.用击穿法查找故障时，未想到电缆接头能看火。

4.吸取教训a.试验人员在查找电缆故障时，尤其是与运行机组同一电缆沟的电缆应开工作票，开展危险点分析，布置好安全措施。

b.做电缆相应试验时，应考虑电缆接头的承受能力，详细检查后方可进行。

c.加强电缆防火工作，开展一攸全面的电缆防火检查，对电缆接头要落实具体的防火措施。

二、主变差动保护误动1事件经过2006年11月07日,#1机组停运500kV开关场第二串5023断路器带2主变运行，5022、5021断路器及回线停电检修。

电气继保人员持票在5022断路器CT 回路进行保护回路端子紧固工作。

17时12分，工具误碰罩壳，导致5023断路器CT二次第二点接地，差动保护动作，5023断路器跳闸，2主变跳闸。

2.事故原因由于继保人员工作不规范，造成CT二次第二点接地保护误动。

暴露问题1. 检修人员安全意识淡薄没有做好危险点分析和预控。

继电保护案例
继电保护是电力系统中非常重要的一环，它的作用是在电力系统发生故障时，
迅速地隔离故障部分，保护电力设备和人身安全。

在电力系统中，继电保护起着至关重要的作用，下面我们就来看一些继电保护的实际案例。

首先，我们来谈谈一起发生在变电站的继电保护案例。

在某变电站，由于设备
老化和操作失误，导致了一台变压器发生了内部故障，电流异常升高。

这时，继电保护装置迅速作出反应，及时切断了故障电路，避免了更大的事故发生，保护了周围设备和人员的安全。

其次，我们来看看一起发生在输电线路的继电保护案例。

在某高压输电线路上，由于恶劣的天气条件导致了输电线路出现了短路故障，电流迅速升高。

继电保护装置在故障发生后立即做出反应，切断了故障线路，避免了事故的进一步蔓延，保护了整个输电系统的安全稳定运行。

另外，我们还可以看一下发生在发电厂的继电保护案例。

在某火力发电厂，由
于燃烧系统故障导致了发电机转子温度异常升高，继电保护装置及时检测到异常信号，迅速切断了发电机与电网的连接，避免了发电机受损，同时也保护了电网的安全稳定运行。

通过以上案例，我们可以看到，继电保护在电力系统中的重要性不言而喻。

它
不仅可以保护设备，还能保障人员的安全，保证电力系统的正常运行。

因此，我们在电力系统设计和运行中，都需要高度重视继电保护的作用，确保其装置的可靠性和灵敏性，以应对各种突发情况，保障电力系统的安全稳定运行。

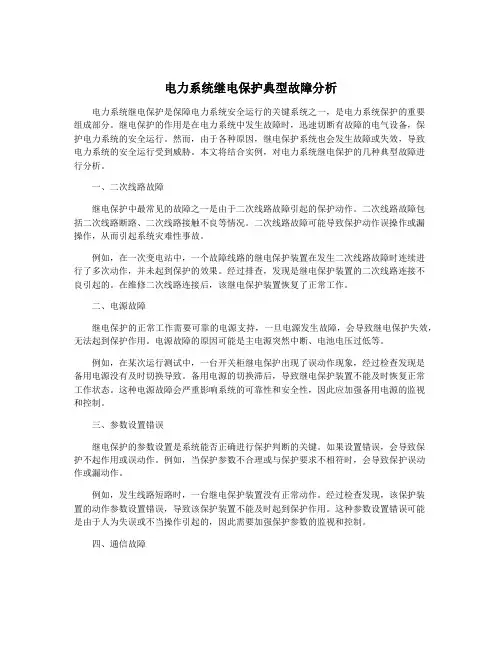

电力系统继电保护典型故障分析电力系统继电保护是保障电力系统安全运行的关键系统之一，是电力系统保护的重要组成部分。

继电保护的作用是在电力系统中发生故障时，迅速切断有故障的电气设备，保护电力系统的安全运行。

然而，由于各种原因，继电保护系统也会发生故障或失效，导致电力系统的安全运行受到威胁。

本文将结合实例，对电力系统继电保护的几种典型故障进行分析。

一、二次线路故障继电保护中最常见的故障之一是由于二次线路故障引起的保护动作。

二次线路故障包括二次线路断路、二次线路接触不良等情况。

二次线路故障可能导致保护动作误操作或漏操作，从而引起系统灾难性事故。

例如，在一次变电站中，一个故障线路的继电保护装置在发生二次线路故障时连续进行了多次动作，并未起到保护的效果。

经过排查，发现是继电保护装置的二次线路连接不良引起的。

在维修二次线路连接后，该继电保护装置恢复了正常工作。

二、电源故障继电保护的正常工作需要可靠的电源支持，一旦电源发生故障，会导致继电保护失效，无法起到保护作用。

电源故障的原因可能是主电源突然中断、电池电压过低等。

例如，在某次运行测试中，一台开关柜继电保护出现了误动作现象，经过检查发现是备用电源没有及时切换导致。

备用电源的切换滞后，导致继电保护装置不能及时恢复正常工作状态。

这种电源故障会严重影响系统的可靠性和安全性，因此应加强备用电源的监视和控制。

三、参数设置错误继电保护的参数设置是系统能否正确进行保护判断的关键。

如果设置错误，会导致保护不起作用或误动作。

例如，当保护参数不合理或与保护要求不相符时，会导致保护误动作或漏动作。

例如，发生线路短路时，一台继电保护装置没有正常动作。

经过检查发现，该保护装置的动作参数设置错误，导致该保护装置不能及时起到保护作用。

这种参数设置错误可能是由于人为失误或不当操作引起的，因此需要加强保护参数的监视和控制。

四、通信故障现代电力系统中的继电保护装置多采用数字通信方式进行数据传输，因此通信故障也是继电保护装置失效的重要原因之一。

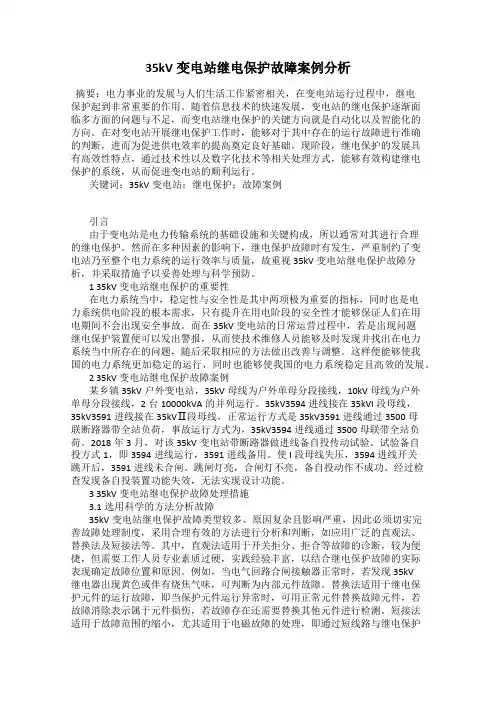

35kV变电站继电保护故障案例分析摘要：电力事业的发展与人们生活工作紧密相关，在变电站运行过程中，继电保护起到非常重要的作用。

随着信息技术的快速发展，变电站的继电保护逐渐面临多方面的问题与不足，而变电站继电保护的关键方向就是自动化以及智能化的方向。

在对变电站开展继电保护工作时，能够对于其中存在的运行故障进行准确的判断，进而为促进供电效率的提高奠定良好基础。

现阶段，继电保护的发展具有高效性特点，通过技术性以及数字化技术等相关处理方式，能够有效构建继电保护的系统，从而促进变电站的顺利运行。

关键词：35kV变电站；继电保护；故障案例引言由于变电站是电力传输系统的基础设施和关键构成，所以通常对其进行合理的继电保护。

然而在多种因素的影响下，继电保护故障时有发生，严重制约了变电站乃至整个电力系统的运行效率与质量，故重视35kV变电站继电保护故障分析，并采取措施予以妥善处理与科学预防。

1 35kV变电站继电保护的重要性在电力系统当中，稳定性与安全性是其中两项极为重要的指标，同时也是电力系统供电阶段的根本需求，只有提升在用电阶段的安全性才能够保证人们在用电期间不会出现安全事故。

而在35kV变电站的日常运营过程中，若是出现问题继电保护装置便可以发出警报，从而使技术维修人员能够及时发现并找出在电力系统当中所存在的问题，随后采取相应的方法做出改善与调整。

这样便能够使我国的电力系统更加稳定的运行，同时也能够使我国的电力系统稳定且高效的发展。

2 35kV变电站继电保护故障案例某乡镇35kV户外变电站，35kV母线为户外单母分段接线，10kV母线为户外单母分段接线，2台10000kVA的并列运行。

35kV3594进线接在35kVI段母线，35kV3591进线接在35kVⅡ段母线，正常运行方式是35kV3591进线通过3500母联断路器带全站负荷，事故运行方式为，35kV3594进线通过3500母联带全站负荷。

2018年3月，对该35kV变电站带断路器做进线备自投传动试验。

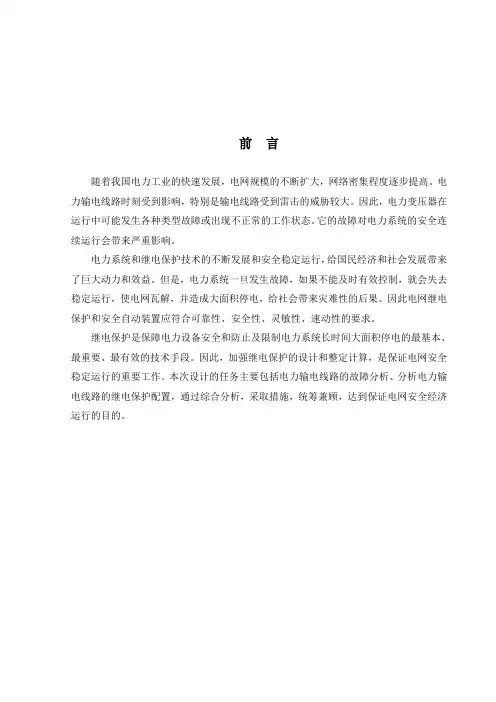

前 言 随着我国电力工业的快速发展，电网规模的不断扩大，网络密集程度逐步提高。电力输电线路时刻受到影响，特别是输电线路受到雷击的威胁较大。因此，电力变压器在运行中可能发生各种类型故障或出现不正常的工作状态。它的故障对电力系统的安全连续运行会带来严重影响。 电力系统和继电保护技术的不断发展和安全稳定运行，给国民经济和社会发展带来了巨大动力和效益。但是，电力系统一旦发生故障，如果不能及时有效控制，就会失去稳定运行，使电网瓦解，并造成大面积停电，给社会带来灾难性的后果。因此电网继电保护和安全自动装置应符合可靠性、安全性、灵敏性、速动性的要求。 继电保护是保障电力设备安全和防止及限制电力系统长时间大面积停电的最基本、最重要、最有效的技术手段。因此，加强继电保护的设计和整定计算，是保证电网安全稳定运行的重要工作。本次设计的任务主要包括电力输电线路的故障分析、分析电力输电线路的继电保护配置，通过综合分析，采取措施，统筹兼顾，达到保证电网安全经济运行的目的。 目 录 前 言 目 录 .................................................................. 1 摘 要 .................................................................. 1 第1章 继电保护的概述 ................................................... 1 1. 1 继电保护的基本任务 ................................................. 1 1.2 整定计算的基本任务 ................................................. 1 1.3 整定计算的基本要求 .................................................. 3 第2章 输电线路继电保护配置 ............................................. 7 2.1 输电线路保护的类型 .................................................. 7 2.2 22KV线路保护主配置 ................................................ 8 第3章 输电线路继电保护事故分析 ........................................ 11 3.1 新增线路故障引起母线差动保护误动分析 ............................... 11 3.2 220KV线路保护继电保护拒动事故 .................................... 13 3.3 220 KV 线路继电保护误动事故 ........................................ 18 后 记 ................................................................. 28 参考文献 ............................................................... 29 摘 要 电力是当今世界使用最为广泛、地位最为重要的能源之一,电力系统的安全稳定运行对国民经济、人民生活乃至社会稳定都有着极为重大的影响。 电力系统继电保护是反映电力系统中电器设备发生故障或不正常运行状态而动作于断路器跳闸或发生信号的一种自动装置。电力系统继电保护的基本作用是：全系统范围内，按指定分区实时监测各种故障或不正常运行状态，快速及时地采取故障隔离或告警信号等措施，以求最大限度地维持系统稳定、保持供电的连续性，保障人身的安全、防止或减轻设备的损坏。 为保证电力输电网的安全可靠运行，所以对其继电保护，可靠性等性能要求极高。本设计结合实际案列对运行中的输电线路继电保护事故进行分析，改进。 [关键词]：输电线路；继电保护；电力系统； 第1章 继电保护的概述 1. 1 继电保护的基本任务 (一) 当被保护的电力系统元件发生故障时，应该由元件的保护装置迅速准确地给距离故障元件最近的断路器发出跳闸命令，使故障元件及时从电力系统中断开，以最大限度的减少对电力元件本身的损害，降低对电力系统安全供电的影响，并满足电力系统的某些特定要求。 (二) 反映电气设备的不正常工作状态，并根据不正常工作情况和设备运行维护条件的不同发出信号，以便值班运行人员进行处理，或由装置自动的进行调整，或将那些继续运行而会引起事故的电气设备予以切除，反应不正常工作情况的继电保护装置容许带一定的延时动作。

事故案例/案例分析运行人员擅自传动发变组保护装置，造成机组跳闸1、事故经过及处理情况：1月8日某厂，#3发电机有功85MW。

运行人员XX一人到#3发-变组保护屏处学习、了解设备，进入#3发-变组保护A柜WFB-802模件，当查看“选项”画面时，选择了“报告”，报告内容为空白，又选择了“传动”项，想查看传动报告，按“确认”键后，出现“输入密码”画面，再次“确认”后进入保护传动画面，随后选择了“发-变组差动”选项欲查看其内容，按“确认”键，#3发-变组“差动保护”动作出口，#3发-变组103开关、励磁开关、3500开关、3600开关掉闸，3kV5段、6段备用电源自投正确、水压逆止门、OPC保护动作维持汽机3000转/分、炉安全门动作。

2、暴露问题原因分析：事故原因为运行人员在查看3号发-变组微机保护A柜“保护传动”功能时，越权操作，造成发-变组差动保护出口动作。

继电保护装置密码设置为空，存在人员误动的隐患。

是事故的次要原因。

运行人员无票作业，且未执行操作监护制度。

该事件违反了《两票管理工作规定》，无票作业。

该公司《防止二次系统人员三误工作规定》执行不到位，继电保护密码管理存在漏洞。

运行人员安全意识不牢固，盲目越权操作。

运行人员技术水平不高，对操作风险无意识。

3、防范及预防措施：1、加强对运行人员的技术培训，并吸取此次事故的教训。

2、认真对照公司《防止二次系统人员三误工作规定》进行落实、整改，进一步完善制度。

3、加强“两票”管理，各单位要严格执行《两票管理工作规定》，严禁无票作业。

4、加强对运行人员安全教育和遵章守纪教育及技术培训，并认真吸取此次事故的教训，不要越限操作。

5、继电保护人员普查所有保护设备，凡有密码功能的一律将空码默认形式改为数字密码。

完善警告标志，吸取教训。

完善管理制度，加强设备管理。

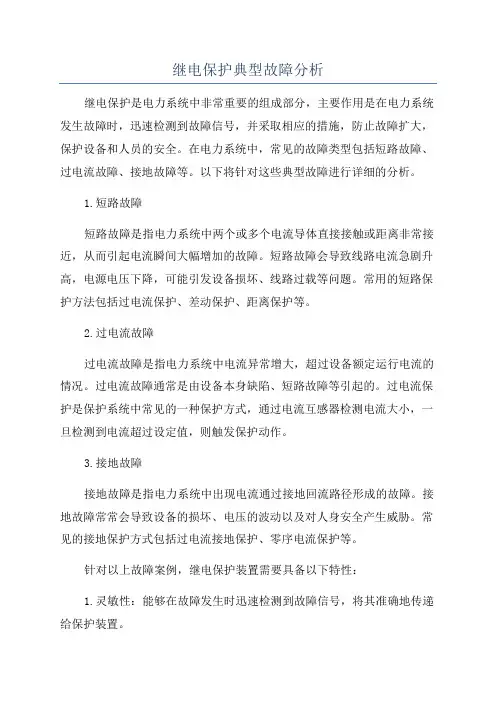

继电保护典型故障分析继电保护是电力系统中非常重要的组成部分，主要作用是在电力系统发生故障时，迅速检测到故障信号，并采取相应的措施，防止故障扩大，保护设备和人员的安全。

在电力系统中，常见的故障类型包括短路故障、过电流故障、接地故障等。

以下将针对这些典型故障进行详细的分析。

1.短路故障短路故障是指电力系统中两个或多个电流导体直接接触或距离非常接近，从而引起电流瞬间大幅增加的故障。

短路故障会导致线路电流急剧升高，电源电压下降，可能引发设备损坏、线路过载等问题。

常用的短路保护方法包括过电流保护、差动保护、距离保护等。

2.过电流故障过电流故障是指电力系统中电流异常增大，超过设备额定运行电流的情况。

过电流故障通常是由设备本身缺陷、短路故障等引起的。

过电流保护是保护系统中常见的一种保护方式，通过电流互感器检测电流大小，一旦检测到电流超过设定值，则触发保护动作。

3.接地故障接地故障是指电力系统中出现电流通过接地回流路径形成的故障。

接地故障常常会导致设备的损坏、电压的波动以及对人身安全产生威胁。

常见的接地保护方式包括过电流接地保护、零序电流保护等。

针对以上故障案例，继电保护装置需要具备以下特性：1.灵敏性：能够在故障发生时迅速检测到故障信号，将其准确地传递给保护装置。

2.可靠性：能够正确触发保护装置，确保在电力系统故障发生时能够及时做出响应。

3.实用性：保护装置需要具备一定的调整性和适应性，能够适应不同负荷和运行条件下的保护需求。

4.灵活性：保护装置需要具备灵活的配置和调整能力，能够满足不同电力系统的保护要求。

在实际应用中，继电保护通常是综合应用多种保护装置和技术手段，以提高保护的安全性和可靠性。

继电保护系统的设计、调试和运行需要经验丰富的工程师进行，通过对系统中不同故障类型的典型案例进行分析，可以更好地指导实际工程中的保护装置选择、配置和调试。

综上所述，继电保护在电力系统中的作用重大，它能够及时准确地检测到电力系统的故障信号，并采取相应的措施，防止故障扩大，保护设备和人员的安全。

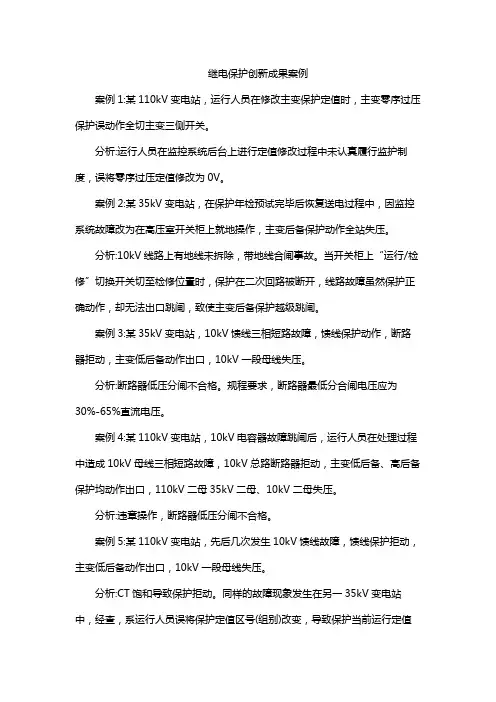

继电保护创新成果案例案例1:某110kV变电站，运行人员在修改主变保护定值时，主变零序过压保护误动作全切主变三侧开关。

分析:运行人员在监控系统后台上进行定值修改过程中未认真履行监护制度，误将零序过压定值修改为0V。

案例2:某35kV变电站，在保护年检预试完毕后恢复送电过程中，因监控系统故障改为在高压室开关柜上就地操作，主变后备保护动作全站失压。

分析:10kV线路上有地线未拆除，带地线合闸事故。

当开关柜上“运行/检修”切换开关切至检修位置时，保护在二次回路被断开，线路故障虽然保护正确动作，却无法出口跳闸，致使主变后备保护越级跳闸。

案例3:某35kV变电站，10kV馈线三相短路故障，馈线保护动作，断路器拒动，主变低后备动作出口，10kV一段母线失压。

分析:断路器低压分闸不合格。

规程要求，断路器最低分合闸电压应为30%-65%直流电压。

案例4:某110kV变电站，10kV电容器故障跳闸后，运行人员在处理过程中造成10kV母线三相短路故障，10kV总路断路器拒动，主变低后备、高后备保护均动作出口，110kV二母35kV二母、10kV二母失压。

分析:违章操作，断路器低压分闸不合格。

案例5:某110kV变电站，先后几次发生10kV馈线故障，馈线保护拒动，主变低后备动作出口，10kV一段母线失压。

分析:CT饱和导致保护拒动。

同样的故障现象发生在另一35kV变电站中，经查，系运行人员误将保护定值区号(组别)改变，导致保护当前运行定值混乱所致案例6:某110kV变电站，10kV馈线三相短路故障，CT爆炸并引起10kV 母线短路，主变低后备动作出口，10kV一段母线失压。

分析:CT变比选用不当(30/5)，CT饱和导致保护拒动并引起CT爆炸。

案例7:某110kV内桥变电站，在主变年检预试完毕恢复送电空载合闸过程中，110kV线路LFP941A保护动作跳闸，保护液晶显示故障报告“CF”分析:主变空载合闸励磁涌流令线路保护误动作。

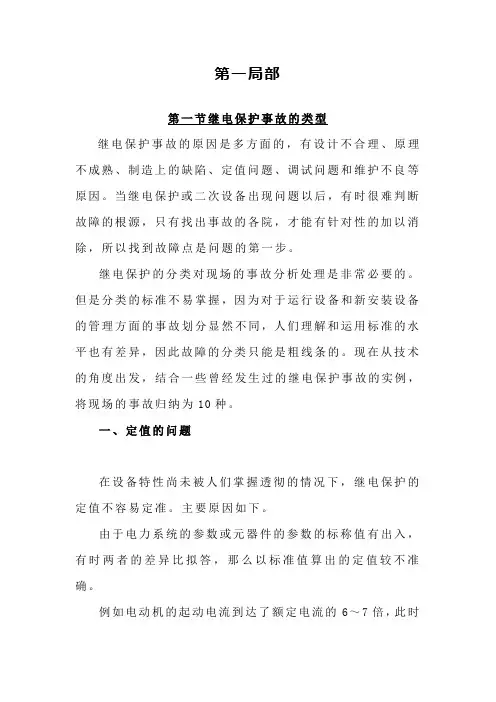

第一局部第一节继电保护事故的类型继电保护事故的原因是多方面的，有设计不合理、原理不成熟、制造上的缺陷、定值问题、调试问题和维护不良等原因。

当继电保护或二次设备出现问题以后，有时很难判断故障的根源，只有找出事故的各院，才能有针对性的加以消除，所以找到故障点是问题的第一步。

继电保护的分类对现场的事故分析处理是非常必要的。

但是分类的标准不易掌握，因为对于运行设备和新安装设备的管理方面的事故划分显然不同，人们理解和运用标准的水平也有差异，因此故障的分类只能是粗线条的。

现在从技术的角度出发，结合一些曾经发生过的继电保护事故的实例，将现场的事故归纳为10种。

一、定值的问题在设备特性尚未被人们掌握透彻的情况下，继电保护的定值不容易定准。

主要原因如下。

由于电力系统的参数或元器件的参数的标称值有出入，有时两者的差异比拟答，那么以标准值算出的定值较不准确。

例如电动机的起动电流到达了额定电流的6～7倍，此时电流互感器TA出现了饱和，电动机的滤过式零序保护因不平衡电流过高而起动跳闸，接线见图1-1.在这种情况下，如果不能更换TA或加装零序TA时，只有用提高定值的方法来躲过不平衡电流，这样电动机单相接地故障的灵敏度会受到影响，甚至会失去灵敏度，两者不易兼顾，定值也难以确定。

图1-1电动机零序保护接线图人为的误整定等设备整定方面的错误分析如下。

人为的误整定同整定计算方面的错误类同，有看错数值、看错位置等现象发生过。

总结其原因又要是工作不仔细，检查手段落后等，才会造成事故的发生。

因此，在现场的继电保护的整定必须认真操作、仔细核对，尤其是把好通电校验定值关，才能防止错误的出现。

另外，在设备送点前再次进行装置定值的校队，也是防止误整定的行之有效的措施。

3. 定值的自动漂移引起继电保护定值自动漂移的主要原因有几方面。

〔1〕温度的影响。

电子元器件的特性易受温度的影响，影响比拟明显的需要将运行环境的温度控制在允许的范围内。

〔2〕电源的影响。
