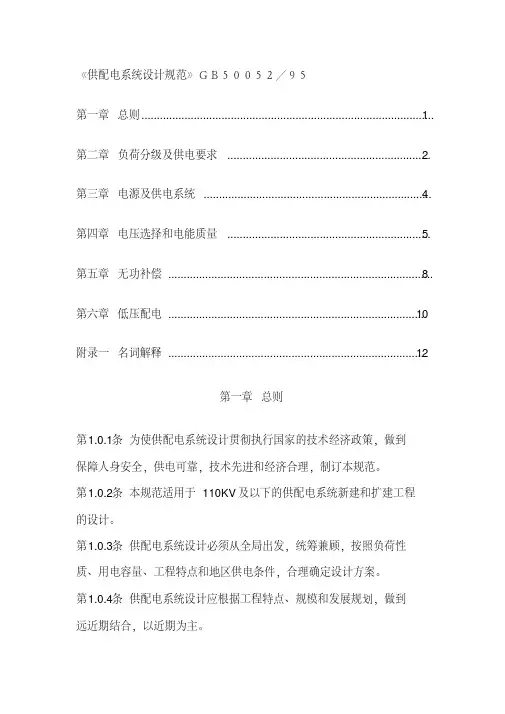

《供配电系统设计规范》ＧＢ５００５２／９５
第一章总则............................................................................................... 1
第二章负荷分级及供电要求 .................................................................. 2
第三章电源及供电系统 .......................................................................... 4
第四章电压选择和电能质量 .................................................................. 5
第五章无功补偿 ...................................................................................... 8
第六章低压配电 .................................................................................... 10
附录一名词解释 .................................................................................... 12
第一章总则
第1.0.1条为使供配电系统设计贯彻执行国家的技术经济政策，做到
保障人身安全，供电可靠，技术先进和经济合理，制订本规范。
第1.0.2条本规范适用于110KV及以下的供配电系统新建和扩建工程
的设计。
第1.0.3条供配电系统设计必须从全局出发，统筹兼顾，按照负荷性
质、用电容量、工程特点和地区供电条件，合理确定设计方案。
《供配电系统设计规范》
《供配电系统设计规范》GB 5 0 0 5 2 / 9 5
第一章 总则... 2
第二章 负荷分级及供电要求... 2
第三章 电源及供电系统... 3
第四章 电压选择和电能质量... 4
第五章 无功补偿... 5
第六章 低压配电... 6
附录一 名词解释... 7第一章 总则
第1.0.1条 为使供配电系统设计贯彻执行国家的技
术经济政策，做到保障人身安全，供电可靠，技术先进和 经济合理，制订本规范。
第1.0.2条 本规范适用于110KV及以下的供配电系
统新建和扩建工程的设计。
第1.0.3条 供配电系统设计必须从全局出发，统筹
兼顾，按照负荷性质、用电容量、工程特点和地区供电条 件，合理确定设计方案。
第1.0.4条 供配电系统设计应根据工程特点、规模 和发展规划，做到远近期结合，以近期为主。
第1.0.5条 供配电系统设计应采用符合国家现行有
关标准的效率高、能耗低、性能先进的电气产品。
第1.0.6条 供配电系统设计除应遵守本规范外，尚
应符合国家现行有关标准和规范的规定。
第二章 负荷分级及供电要求
第2.0.1条 电力负荷应根据对供电可靠性的要求及 中断供电在政治、经济上所造成损失或影响的程度进行分 级，并应符合下列规定：
一、符合下列情况之一时，应为一级负荷：
1 .中断供电将造成人身伤亡时。
2 .中断供电将在政治、经济上造成重大损失时。例如： 重大设备损坏、重大产品报废、用重要原料生产的产品大 量报废、国民经济中重点企业的连续生产过程被打乱需要 长时间才能恢复等。
3 .中断供电将影响有重大政治、经济意义的用电单位的 正常工作。例如：重要交通枢纽、重要通信枢纽、重要宾 馆、大型体育场馆、经常用于国际活动的大量人员集中的 公共场所等用电单位中的重要电力负荷。在一级负荷中， 当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及 特别重要场所的不允许中断供电的负荷，应视为特别重要 的负荷。
某大酒店供配电课程设计
一、课程目标
知识目标：
1. 学生能够理解大酒店供配电系统的基本组成、工作原理及相关设备的功能。
2. 学生掌握大酒店供配电系统的运行维护知识，了解电力系统的安全防护措施。
3. 学生了解大酒店供配电系统中涉及到的电力参数，并能进行基本计算。
技能目标：
1. 学生能够分析大酒店供配电系统的运行状态，提出优化建议。
2. 学生能够运用所学知识，解决大酒店供配电系统中的实际问题。
3. 学生掌握使用相关仪器、设备对大酒店供配电系统进行检测、调试和维修的方法。
情感态度价值观目标：
1. 培养学生关注电力工程领域的职业兴趣，激发他们投身电力行业的热情。
2. 增强学生的团队合作意识，培养他们在实际工程项目中沟通、协作的能力。
3. 培养学生具备电力工程师的职业责任感，强调安全、节能、环保的电力生产理念。
本课程针对高年级学生，结合大酒店供配电实际案例，注重理论知识与实践技能的结合，旨在提高学生的专业素养，为未来从事电力工程领域工作打下坚实基础。通过对课程目标的分解，使学生在学习过程中逐步掌握相关知识和技能，形成积极的情感态度价值观，达到预期的教学效果。 二、教学内容
1. 大酒店供配电系统概述：包括系统组成、工作原理、主要设备及其功能。
- 教材章节：第一章 供配电系统概述
- 内容列举：电力系统基本组成、供配电方式、主要设备介绍（如变压器、高低压开关设备等）。
2. 大酒店供配电系统的运行与维护：介绍运行原理、维护方法及安全防护措施。
- 教材章节：第二章 供配电系统的运行与维护
- 内容列举：运行参数监测、故障处理、预防性维护、安全防护措施。
3. 大酒店供配电系统参数计算：学习电力参数计算方法，提高学生实际操作能力。
- 教材章节：第三章 电力系统参数计算
- 内容列举：短路计算、负荷计算、设备选型计算。
4. 大酒店供配电系统优化与节能：探讨系统优化方案，提高供电可靠性和经济性。
(完整word版)《供配电系统设计规范》
《供配电系统设计规范》
《供配电系统设计规范》ＧＢ５００５２／９５第一章总则... 2
第二章负荷分级及供电要求... 2
第三章电源及供电系统... 3
第四章电压选择和电能质量... 4
第五章无功补偿... 5
第六章低压配电... 6
附录一名词解释... 7
第一章总则
第1.0.1条为使供配电系统设计贯彻执行国家的技术经济政策，做到保障人身安全，供电可靠，技术先进和经济合理，制订本规范。
第1.0.2条本规范适用于110KV及以下的供配电系统新建和扩建工程的设计。
第1.0.3条供配电系统设计必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。 第1.0.4条供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。
第1.0.5条供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。
第1.0.6条供配电系统设计除应遵守本规范外，尚应符合国度现行有关标准和规范的规定。
第二章负荷分级及供电要求
第2.0.1条电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级，并应符合下列规定：
1、符合下列情形之一时，应为一级负荷：
１．中断供电将造成人身伤亡时。
２．中断供电将在政治、经济上造成重大损失时。例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。
３．中断供电将影响有重大政治、经济意义的用电单位的正常事情。例如：重要交通关键、重要通信关键、重要宾馆、大型体育场馆、经常用于国际举动的大量人员会合的大众场所等用电单位中的重要电力负荷。在一级负荷中，当中断供电将产生中毒、爆炸和火灾等情形的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷。
二、符合下列情况之一时，应为二级负荷：
