工厂供配电系统的组成

第1篇一、实验目的本次实验旨在通过实际操作和理论分析，加深对工厂供配电系统的理解，掌握工厂供配电设备的基本原理和运行方式，熟悉高低压电器的结构、功能和技术特性，并了解工厂供配电系统的构成与布置以及配电负荷计算方法。

二、实验原理工厂供配电系统是工业生产中不可或缺的组成部分，其主要功能是将高压电能通过变压器降压，再分配到各个车间或设备，满足生产过程中的用电需求。

实验过程中，我们将结合实际的高压开关柜和工厂供电知识，对工厂供配电系统的各个环节进行深入了解。

三、实验设备与材料1. 高压开关柜2. 变压器3. 低压配电柜4. 低压电器（如断路器、接触器等）5. 电能表6. 电流表7. 电压表8. 计算器9. 相关实验手册和参考资料四、实验内容1. 高低压电器认识实验- 观察高压开关柜的结构，了解其组成和工作原理。

- 分析变压器的工作原理，掌握变压器的基本参数和接线方式。

- 认识低压配电柜和低压电器，了解其功能和使用方法。

2. 工厂供配电系统构成与布置实验- 分析工厂供配电系统的构成，包括电源进线、高压配电线路、车间变电所、低压配电线路和用电设备。

- 观察实际工厂供配电系统的布置，了解设备布局和线路走向。

- 学习配电负荷计算方法，掌握计算公式和计算步骤。

3. 供配电系统安全运行实验- 学习供配电系统的安全运行规范，了解安全操作规程。

- 观察供配电系统的故障处理方法，学习故障诊断和排除技巧。

- 进行供配电系统的安全运行模拟实验，提高实际操作能力。

五、实验结果与分析1. 高低压电器认识实验- 通过观察和实验，掌握了高低压电器的结构、功能和技术特性。

- 了解高压开关柜、变压器、低压配电柜和低压电器的工作原理。

2. 工厂供配电系统构成与布置实验- 分析了工厂供配电系统的构成，了解了设备布局和线路走向。

- 掌握了配电负荷计算方法，能够根据实际需求进行计算。

3. 供配电系统安全运行实验- 学习了供配电系统的安全运行规范，了解了安全操作规程。

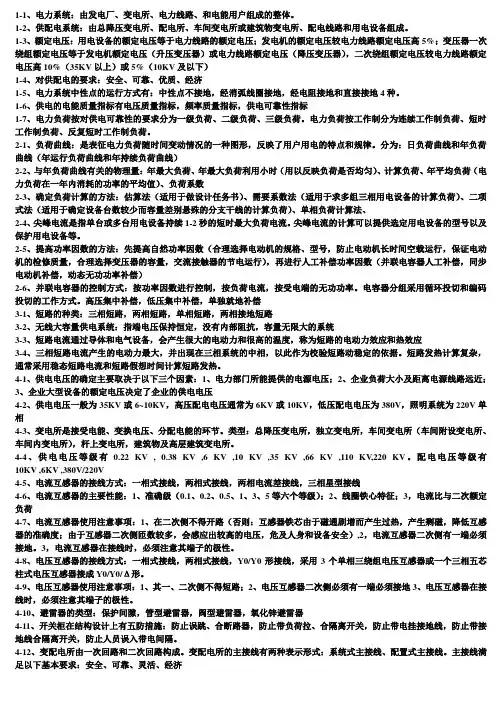

1-1、电力系统：由发电厂、变电所、电力线路、和电能用户组成的整体。

1-2、供配电系统：由总降压变电所、配电所、车间变电所或建筑物变电所、配电线路和用电设备组成。

1-3、额定电压：用电设备的额定电压等于电力线路的额定电压；发电机的额定电压较电力线路额定电压高5%；变压器一次绕组额定电压等于发电机额定电压（升压变压器）或电力线路额定电压（降压变压器），二次绕组额定电压较电力线路额定电压高10%（35KV以上）或5%（10KV及以下）1-4、对供配电的要求：安全、可靠、优质、经济1-5、电力系统中性点的运行方式有：中性点不接地，经消弧线圈接地，经电阻接地和直接接地4种。

1-6、供电的电能质量指标有电压质量指标，频率质量指标，供电可靠性指标1-7、电力负荷按对供电可靠性的要求分为一级负荷、二级负荷、三级负荷。

电力负荷按工作制分为连续工作制负荷、短时工作制负荷、反复短时工作制负荷。

2-1、负荷曲线：是表征电力负荷随时间变动情况的一种图形，反映了用户用电的特点和规律。

分为：日负荷曲线和年负荷曲线（年运行负荷曲线和年持续负荷曲线）2-2、与年负荷曲线有关的物理量：年最大负荷、年最大负荷利用小时（用以反映负荷是否均匀）、计算负荷、年平均负荷（电力负荷在一年内消耗的功率的平均值）、负荷系数2-3、确定负荷计算的方法：估算法（适用于做设计任务书）、需要系数法（适用于求多组三相用电设备的计算负荷）、二项式法（适用于确定设备台数较少而容量差别悬殊的分支干线的计算负荷）、单相负荷计算法、2-4、尖峰电流是指单台或多台用电设备持续1-2秒的短时最大负荷电流。

尖峰电流的计算可以提供选定用电设备的型号以及保护用电设备等。

2-5、提高功率因数的方法：先提高自然功率因数（合理选择电动机的规格、型号，防止电动机长时间空载运行，保证电动机的检修质量，合理选择变压器的容量，交流接触器的节电运行），再进行人工补偿功率因数（并联电容器人工补偿，同步电动机补偿，动态无功功率补偿）2-6、并联电容器的控制方式：按功率因数进行控制，按负荷电流，按受电端的无功功率。

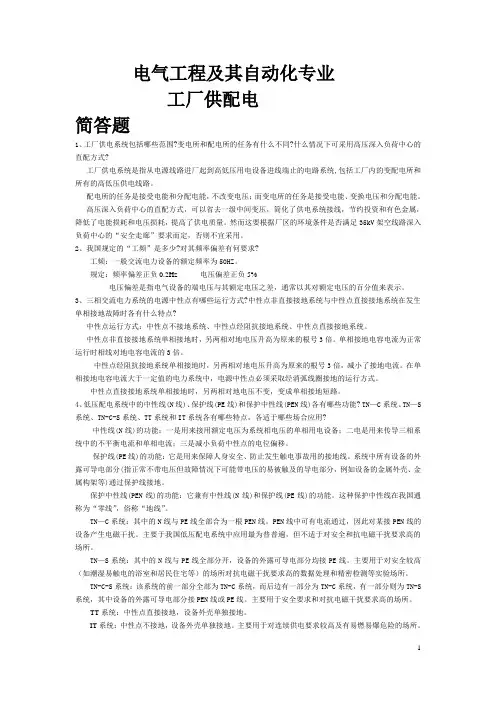

电气工程及其自动化专业工厂供配电简答题1、工厂供电系统包括哪些范围?变电所和配电所的任务有什么不同?什么情况下可采用高压深入负荷中心的直配方式?工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。

配电所的任务是接受电能和分配电能，不改变电压；而变电所的任务是接受电能、变换电压和分配电能。

高压深入负荷中心的直配方式，可以省去一级中间变压，简化了供电系统接线，节约投资和有色金属，降低了电能损耗和电压损耗，提高了供电质量。

然而这要根据厂区的环境条件是否满足35kV架空线路深入负荷中心的“安全走廊”要求而定，否则不宜采用。

2、我国规定的“工频”是多少?对其频率偏差有何要求?工频：一般交流电力设备的额定频率为50HZ。

规定：频率偏差正负0.2Hz 电压偏差正负5%电压偏差是指电气设备的端电压与其额定电压之差，通常以其对额定电压的百分值来表示。

3、三相交流电力系统的电源中性点有哪些运行方式?中性点非直接接地系统与中性点直接接地系统在发生单相接地故障时各有什么特点?中性点运行方式：中性点不接地系统、中性点经阻抗接地系统、中性点直接接地系统。

中性点非直接接地系统单相接地时，另两相对地电压升高为原来的根号3倍。

单相接地电容电流为正常运行时相线对地电容电流的3倍。

中性点经阻抗接地系统单相接地时，另两相对地电压升高为原来的根号3倍，减小了接地电流。

在单相接地电容电流大于一定值的电力系统中，电源中性点必须采取经消弧线圈接地的运行方式。

中性点直接接地系统单相接地时，另两相对地电压不变，变成单相接地短路。

4、低压配电系统中的中性线(N线)、保护线(PE线)和保护中性线(PEN线)各有哪些功能? TN—C系统、TN—S 系统、TN-C-S系统、TT系统和IT系统各有哪些特点，各适于哪些场合应用?中性线(N线)的功能：一是用来接用额定电压为系统相电压的单相用电设备；二电是用来传导三相系统中的不平衡电流和单相电流；三是减小负荷中性点的电位偏移。

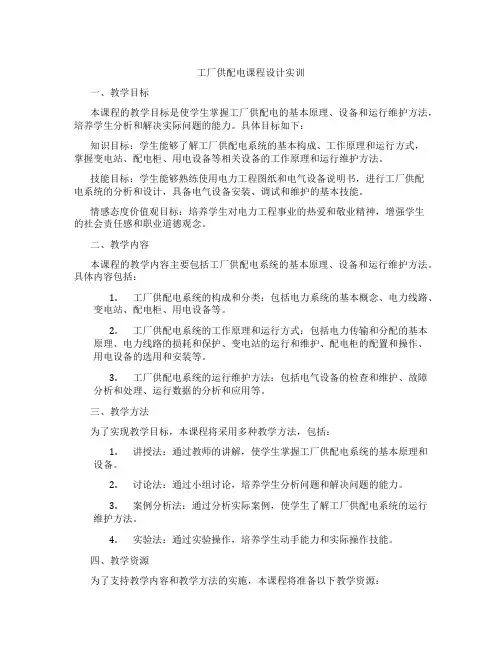

工厂供配电课程设计实训一、教学目标本课程的教学目标是使学生掌握工厂供配电的基本原理、设备和运行维护方法，培养学生分析和解决实际问题的能力。

具体目标如下：知识目标：学生能够了解工厂供配电系统的基本构成、工作原理和运行方式，掌握变电站、配电柜、用电设备等相关设备的工作原理和运行维护方法。

技能目标：学生能够熟练使用电力工程图纸和电气设备说明书，进行工厂供配电系统的分析和设计，具备电气设备安装、调试和维护的基本技能。

情感态度价值观目标：培养学生对电力工程事业的热爱和敬业精神，增强学生的社会责任感和职业道德观念。

二、教学内容本课程的教学内容主要包括工厂供配电系统的基本原理、设备和运行维护方法。

具体内容包括：1.工厂供配电系统的构成和分类：包括电力系统的基本概念、电力线路、变电站、配电柜、用电设备等。

2.工厂供配电系统的工作原理和运行方式：包括电力传输和分配的基本原理、电力线路的损耗和保护、变电站的运行和维护、配电柜的配置和操作、用电设备的选用和安装等。

3.工厂供配电系统的运行维护方法：包括电气设备的检查和维护、故障分析和处理、运行数据的分析和应用等。

三、教学方法为了实现教学目标，本课程将采用多种教学方法，包括：1.讲授法：通过教师的讲解，使学生掌握工厂供配电系统的基本原理和设备。

2.讨论法：通过小组讨论，培养学生分析问题和解决问题的能力。

3.案例分析法：通过分析实际案例，使学生了解工厂供配电系统的运行维护方法。

4.实验法：通过实验操作，培养学生动手能力和实际操作技能。

四、教学资源为了支持教学内容和教学方法的实施，本课程将准备以下教学资源：1.教材：《工厂供配电课程设计实训》教材，用于指导学生的学习。

2.参考书：电力工程相关的参考书籍，为学生提供更多的学习资料。

3.多媒体资料：电力工程的图片、视频等资料，丰富学生的学习体验。

4.实验设备：供配电系统相关的实验设备，用于学生的实验操作和技能训练。

五、教学评估本课程的评估方式包括平时表现、作业、考试等，以全面客观地评价学生的学习成果。

工厂供配电技术工厂供配电技术是指为工厂提供电力供应，并进行科学合理的配电管理的技术。

它是工厂正常运行的重要保障之一，影响着工厂的生产效率和安全性。

一、工厂供电技术的重要性及特点工厂作为一个大型生产单位，对电力的需求量通常比较大。

工厂的正常运行离不开稳定可靠的电力供应。

因此，工厂供备电技术对于工厂的正常生产起着重要的作用。

供电技术的特点主要有以下几个方面。

（一）稳定性要求高：工厂对电力的质量要求较高，电压的稳定性和波动范围均有一定的要求，以保证生产设备的正常运行。

（二）冗余备份：为了避免电力中断对生产造成影响，工厂通常采用冗余备份的供电系统，当主供电设备发生故障时，可以迅速切换到备用设备上。

（三）安全性要求高：工厂供电系统要具备防火、防爆、防雷击等安全性能，以确保生产现场的安全。

（四）节能环保：现代工厂供电技术还应注重节能环保，通过能源管理和优化供电结构，降低工厂的能耗和环境污染。

二、工厂供电技术的组成和原理工厂供电系统通常由三个主要部分组成：外部供电线路、供电变压器和内部配电系统。

（一）外部供电线路：是将电力从电网输送到工厂内部的线路。

这些线路可以是地下布置的电缆，也可以是架空线路。

外部供电线路要符合安全和规范要求，以确保可靠供电。

（二）供电变压器：负责将电网的高电压（例如110kV、35kV等）变换为适合工厂用电设备的电压（通常为10kV、0.4kV等）。

供电变压器的选择应根据工厂的用电负载和用电特点进行匹配。

（三）内部配电系统：将供电变压器输出的电能，经过切换设备、保护设备和配电设备，供给工厂各个用电设备。

内部配电系统可分为高压配电和低压配电两部分，其中高压配电主要保障重要生产设备的供电，低压配电则供应一般照明、空调等设备。

三、工厂供电技术的设计和运维工厂供配电系统的设计需要充分考虑工厂的用电需求和用电负载特点。

根据用电设备的种类和数量，合理规划供电线路和设备容量，确保供电系统的可靠性和安全性，避免因电力负荷过大或过小而导致设备故障和事故。

工厂供电--习题解答第一章概述习题解答：1-1 电力系统——发电厂、变电所、电力线路和电能用户组成的一个整体。

1-2:供配电系统－－由总降变电所、高压配电所、配电线路、车间变电所和用电设备组成。

总降压变电所是企业电能供应的枢纽。

它将35kV ～110kV 的外部供电电源电压降为 6 ～10kV 高压配电电压，供给高压配电所、车间变电所和高压用电设备。

高压配电所集中接受 6 ～10kV 电压，再分配到附近各车间变电所和高压用电设备。

一般负荷分散、厂区大的大型企业设置高压配电所。

1-3.发电机的额定电压,用电设备的额定电压和变压器的额定电压是如何规定的?为什么?答(1)用电设备的额定电压等于电力线路的额定电压;发电机的额定电压较电力线路的额定电压要高5%;变压器的一次绕组的额定电压等于发电机的额定电压(升压变压器)或电力线路的额定电压(降压变压器);二次绕组的额定电压较电力线路的额定电压要高10%或5%(视线路的电压等级或线路长度而定).(2.)额定电压是能使电气设备长期运行在经济效果最好的电压,它是国家根据经济发展的需要及电力的水平和发展的趋势经过全面技术经济分析后确定的. 1-4,电能的质量指标包括哪些?答:电能的质量指标有电压.频率.供电可靠性.1-5什么叫电压偏移，电压波动和闪变？如何计算电压偏移和电压波动？答：电压偏差是电压偏离额定电压的幅度。

电压波动是指电压的急剧变化。

周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒适的现象，成为闪变。

电压偏差一般以百分数表示，即△U％＝（U－UN）／UN ×100电压波动程度以电压最大值与最小值之差或其百分数来表示，即&U=Umax－Umin&U%=（Umax－Umin）／UN ×100式中，&U为电压波动；&U%为电压波动百分数；Umax ，Umin为电压波动的最大值和最小值（KV）；UN为额定电压（KV）。

工厂供配电系统设计中十冶集团有限公司姜龙孔彬摘要：工厂供电系统就是将电力系统的电能降压再分配电能到各个厂房或车间中去，它由工厂降压变电所，高压配电线路，车间变电所，低压配电线路及用电设备组成。

工厂总降压变电所及配电系统设计，是根据各个车间的负荷数量和性质，生产工艺对负荷的要求，以及负荷布局，结合国家供电情况.解决对各部门的安全可靠，经济技术的分配电能问题。

关键词：进线电压的选择；变配电所位置；电气设备；变压器数量；容量；防雷接地装置一供配电的概念及原则1.1工厂供电，即指工厂所需电能的供应和分配，亦称工厂配电.在企业工厂里，电能是工业生产的主要能源和动力，电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。

从另一方面来说，如果工厂的电能供应突然中断，则对工业生产可能造成严重的后果。

1.2工厂供电设计的一般原则按照国家标准GB50052-95《供配电系统设计规范》、GB50053-94《10kv及以下设计规范》、GB50054-95《低压配电设计规范》等的规定，进行工厂供电设计必须遵循以下原则：（1）遵守规程、执行政策；（2）安全可靠、先进合理；（3）近期为主、考虑发展；（4）全局出发、统筹兼顾。

二工厂进线电压的选择2.1电压损耗条件导线和电缆在通过正常最大负荷电流即线路计算电流时产生的电压损耗，不应超过其正常运行时允许的电压损耗。

即设计线路时，高压配电线路的电压损耗一般不超过线路额定电压的5%。

对于输电距离较长或负荷电流较大的线路，必须按工厂设计的基础资料来选择或校验。

2.2工厂常用架空线路裸导线型号及选择①铝绞线（LJ）。

户外架空线路采用的铝绞线导电性能好，重量轻，对风雨作用的抵抗力强，但对化学腐蚀作用的抵抗力较差，多用在10KV及以下线路上，其杆距不超过100～125m。
