牵引供电系统第一章牵引变电一次设备一、概述1、什么叫牵引供电系统?牵引供电系统由哪几部分组成?铁路从地方引入110kv电源，通过牵引变电所降压至27.5kv送至电力机车的整个系统叫牵引供电系统。

牵引供电系统由以下几部分组成:地方变电站、110kv输电线、牵引变电所、27.5kv馈电线、接触网、电力机车、轨回流线、地回流线。

2、牵引供电系统的供电方式有哪几种?有以下三种: 直供方式---以钢轨与大地为回流；BT方式---电流通过吸流变压器与回流线再返回变电所，限制对通信线路的干扰；AT方式---利用自耦变压器对接触网供电，以减少对通信线路的干扰。

3、什么叫牵引网?通常将接触网、钢轨回路(包括大地)、馈电线和回流线组成的供电网称为牵引网。

4、牵引变电所的作用是什么?牵引变电所从地方引入110kv高压，通过牵引变压器降至适合电力机车运行的27.5kv 电压，送至接触网，供给电力机车运行。

其作用是接受、分配、输送电能。

5、牵引变电一次设备包括什么?牵引变电一次设备由以下几部分组成:牵引变压器、断路器、隔离开关、电压互感器、电流互感器、母线、避雷器、电抗器、电容器、接地装置等。

6、牵引变电所有哪几个电压等级?交流:110kv, 27.5kv, 10kv ,380v ,220v ,110v直流:220v(110v)7、牵引变电所对接触网的供电方式有哪几种?牵引变电所对接触网的供电有两种方式:单边供电和双边供电。

接触网通常在相邻两牵引变电所的中央断开，将两牵引变电所间两个供电臂的接触网分为两个供电分区。

每以供电分区的接触网只能从一端的牵引变电所获得电能，称为单边供电。

如果在中央断开处设开关设备时可将两供电分区连通，此处称为分区亭。

将分区亭的断路器闭合，则相邻牵引变电所间的两个接触网供电分区可同时从两变电所获得电能，此方式称为双边供电。

8、牵引变电所一次接线方式有哪几种?牵引变电所一次接线主要有桥式接线和双T型接线两种。

牵引供电系统的组成
牵引供电系统的组成
牵引供电系统是由若干主要部件组成的，其主要部件包括：
①轨道电源：轨道电源是牵引供电系统的核心，主要包括牵引变压器、小阳极、大阴极和电缆等。

牵引变压器是根据轨道电源的所需电压自动调节牵引电流的装置。

小阳极和大阴极是牵引电源的重要组成部分，它们用于将原有的低压电源转换成高压电源。

电缆则用于将牵引电源供应给牵引设备。

②牵引控制系统：牵引控制系统是指控制牵引电源提供的电力供应的装置，主要包括控制器和变频器等。

控制器是控制牵引电源供电的装置，控制电源的输入和输出，并对牵引电源提供的电压进行反馈。

变频器是将电源的输入频率调节为适合牵引设备运行的频率的装置。

③牵引电动机：牵引电动机是牵引设备的核心部件，可以将电能转换为机械能，从而实现牵引设备的运动。

④供电分系统：供电分系统是由多个电源器组成的，用于将牵引电源供应给牵引电动机，它可以分散牵引电源的输出，有效地分配电力，使牵引设备的安全运行。

⑤控制设备：控制设备是指控制牵引电源的供电、控制牵引电动机的转速和牵引设备的运行方向等装置，主要包括变压器、控制器和变频器等。

⑥其他配件：牵引供电系统的其他主要部件还包括避雷器、轨道
线路保护器、接地装置、红外探测器、安全保护装置等。

、牵引供电系统简介：将电能从电力系统传送给电力机车的电力装置的总称叫电气化铁路的供电系统，又称牵引供电系统，主要由牵引变电所和接触网两大部分组成。

牵引变电所将电力系统输电线路电压从110kV（或220kV）降到27.5kV，经馈电线将电能送至接触网；接触网沿铁路上空架设，电力机车升弓后便可从其取得电能，用以牵引列车。

牵引变电所所在地的接触网设有分相绝缘装置，两相邻牵引变电所之间设有分区亭，接触网在此也相应设有分相绝缘装置。

牵引变电所至分区亭之间的接触网（含馈电线）称供电臂。

牵引供电回路是由牵引变电所——馈电线——接触网——电力机车——钢轨——回流联接——（牵引变电所）接地网组成的闭合回路，其中流通的电流称牵引电流，闭合或断开牵引供电回路会产生强烈的电弧，处理不当会造成严重的后果。

通常将接触网、钢轨回路（包括大地）、馈电线和回流线统称为牵引网。

牵引供电设备的检修运行由供电段负责，牵引供电系统的运行调度则由供电调度负责。

供电调度通常设在铁路局调度所。

牵引供电系统供电示意图如下所示：二、牵引变电所、分区所、开闭所牵引变电所：牵引变电所的任务是将电力系统三相电压降低，同时以单相方式馈出。

降低电压是由牵引变压器来实现的，将三相变为单相是通过变电所的电气接线来达到的。

牵引变压器（主变）是一种特殊电压等级的电力变压器，应满足牵引负荷变化剧烈、外部短路频繁的要求，是牵引变电所的“心脏”。

我国牵引变压器采用三相、三相——二相和单相三种类型，因而牵引变电所也分为三相、三相——二相和单相三类。

随着技术水平的提高，我国干线电气化铁路已推广使用集中监视及控制的远动系统，牵引变电所将逐步实现无人值班，直接由供电调度实行遥控运行。

分区所：分区所设置在两个变电所中间，作用有三：提高供电质量、供电分段、越区供电。

• 开闭所：一般设置在大型站场附近，进线由变电所或接触网引入，由开关馈出多个供电线路向多个供电设备供电。

作用是增强供电的灵活性，便于供电设备的运行及检修，便于行车组织，缩小供电事故及故障范围。

说明牵引供电系统的构成及各组成部分的作用【说明牵引供电系统的构成及各组成部分的作用】
牵引供电系统是铁路客运运输系统的核心组成部分，是实现牵引动力的有效传输的重要组成部分。

牵引供电系统的构成及各组成部分的作用，如下：
1、供电系统：供电系统是指从发电厂输送至车辆上的牵引电力系统，包括铁路电力发电厂、变电站、配电线路以及牵引供电设备。

它的功能是将发电厂发出的电能变换为车辆牵引所需的电动力，再通过供电设备输送到车辆上，以满足牵引动力的需要。

2、变电站：变电站是一种电站，用于将高压电能转换为低压或更低压的电能，从而将高压供电线路上的电力转换为低压供电线路上的电动力，以满足牵引动力的需要。

3、牵引变压器：牵引变压器是用于将高压电场转换为低压牵引电力的装置，它的主要功能是将高压供电线路上的电力转换为牵引设备的运行电压，以满足牵引设备运行时所需要的低压电力。

4、牵引控制设备：牵引控制设备是用于控制牵引设备的运行参数，如点火频率、转速和力度等，以实现稳定牵引及可靠运行的装置。

它将由控制中心控制及指挥，以确保列车正确行驶，并避免发生错误或事故。

5、牵引隔离开关：牵引隔离开关是指从发电厂输出的高压电力通过变电站及牵引变压器输送到车辆上时，必须将车辆的多个供电线路隔离开来，以保证车辆的正常运行。

6、车用过滤器：车用过滤器是指将车辆牵引电力通过变电站和牵引变压器输送到车辆上时，需要连接的一种装置，它的功能是将发电厂发出的电能进行过滤，以确保车辆运行的安全性和可靠性。

以上就是牵引供电系统的构成及其各组成部分的作用，要想保障列车牵引顺利安全，供电系统的各部分必须严格按规定运行，以确保安全可靠。

1、.牵引供电系统的组成：牵引变电所 ，牵引供电回路 ，开闭所，分区所，自耦变压器站，牵引网（供电线，接触网，回流线，分相绝缘器，分段绝缘器，供电分区）牵引变电所：在牵引变电所内装设有牵引变压器，将电力系统110kV 或220kV 的高压降低为27．5kV 或2×27．5kV(自耦变压器供电方式)，以单相电馈送给牵引网，供电力机车使用。

分区所：接触网通常在两相邻牵引变电所的中央断开，将相邻的牵引变电所中间的两个供电臂分为两个供电分区没在中央断开出设置开关设备可以将两个供电分区联通，此处的开关设备称为分区所。

分区所可以使相邻的接触网供电区段实现并联或单独工作，可以增加供电的灵活性和运行的可靠性。

自耦变压器站:在沿线每隔10-15km 设置一台自耦变压器，用于自耦变压器供电方式。

2、供电电流制：直流制：600v ，750v ，1500v ，3000v 。

低频交流制：15kv/16.67hz ，11kv 或12.5kv/25hz ；单相工频交流制：27.5kv/50hz 。

3、牵引网的供电方式：直接供电方式（DF ）,直接加回流供电方式（DN ），自耦变压器供电方式（AT ），吸流变压器供电方式（BT ），CC 供电方式。

DF :牵引变电所将电能通过馈线传输到接触网，接触网通过受电弓连接到变压器仪一次测，然后通过钢轨流回变电所。

特点：供电回路的构成最简单，工程投资、运营成本和维修工作量都少；但对邻近通信线路的干扰影响严重，钢轨电位比其它供电方式要高。

DN ：在直接供电方式的结构上增设与轨道并联的架空回流线，就成为带回流线的直接供电方式，特点：原来流经轨道、大地的回流，一部分改由架空回流线流回牵引变电所，其方向与接触网中馈电电流方向相反，架空回流线与接触网距离较近，因此，相当于对邻近通信线路增加了屏蔽效果。

牵引网阻抗和轨道电位都有所降低。

AT:自耦变压器供电方式，简称AT 供电方式。

特点：它无需提高牵引网的绝缘水平及可将供电电压提高一倍。

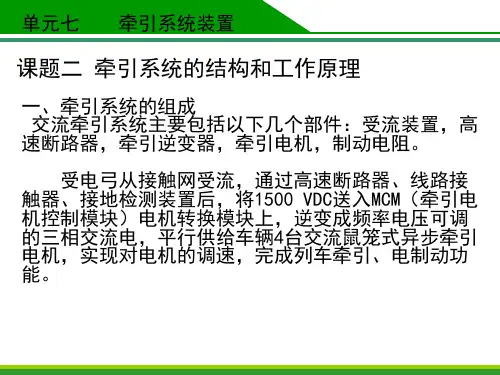

简述电力牵引系统的组成电力牵引系统是指利用电能驱动车辆行驶的系统，电力牵引系统主要由电源系统、变流器系统、牵引电机系统和控制系统组成。

1. 电源系统：电力牵引系统的电源系统主要是提供电能给牵引电机系统，一般采用锂电池组、混合动力系统或接触网供电。

锂电池组是目前广泛应用于电动车的一种电源系统，其具有体积小、重量轻、能量密度高、无记忆效应等优点。

混合动力系统综合了高效的内燃机和清洁的电力系统，通过内燃机和发电机来供电。

接触网供电是指通过高压电缆连接到铁路接触网，将电能供给给牵引电机系统。

2. 变流器系统：变流器系统是将电源提供的直流电转换为交流电，并且能够调节电流和电压的系统。

变流器通常由电源逆变器、牵引逆变器和充电机组成。

电源逆变器将电源提供的直流电转换成交流电供给牵引逆变器和充电机。

牵引逆变器将交流电转换为牵引电机所需要的电能，同时可以根据需要调节电流和电压，以实现对牵引电机的驱动控制。

充电机则负责对电池组进行充电。

3. 牵引电机系统：牵引电机系统是电力牵引系统的核心部分，负责将电能转换为机械能，驱动车辆行驶。

牵引电机通常采用交流异步电机或永磁同步电机。

交流异步电机具有结构简单、可靠性高等特点，适用于牵引车辆的起步和低速行驶；永磁同步电机具有高效、体积小等特点，适用于高速行驶和大功率需求的车辆。

另外，牵引电机系统还包括传动装置，将电机输出的转矩传递给车轮，通常采用传统的机械传动装置，如齿轮传动、链传动等。

4. 控制系统：控制系统是对电力牵引系统的各个部分协调、控制和保护的核心部分。

控制系统主要包括控制器、传感器、控制算法和通信系统。

控制器是对整个牵引系统的控制中心，利用传感器采集到的电流、电压、转速等参数信息，通过控制算法完成对牵引电机的驱动控制，并实现对整个系统的保护功能。

传感器主要用于采集牵引电机和其他关键部件的运行状态，如电流传感器、温度传感器等。

控制算法主要是对电机的控制策略进行优化，使得系统能够更加稳定、高效地工作。

简述直流牵引供电系统的组成及其原理
直流牵引供电系统是一种为轨道交通设备提供电力的供电系统。

它由调整控制装置、直流变压器、直流供电线路和直流接触网组成。

（1）调整控制装置：调整控制装置是由理论控制器、模拟电路和分立元件组成的，负责对调整信号进行处理，以实现对直流电压的控制，以保证直流牵引供电系统运行的稳定可靠。

（2）直流变压器：直流变压器是一种非常重要的部件，它调节输出电压，将中压市电变压成低压电供给轨道交通直流牵引系统。

（3）直流供电线路：直流供电线路是指轨道交通的特定电力系统中，由供电段和受电段组成的带有架空线路和地线的电气设备，其中电压从高压段逐级降低，直流牵引系统需要的电压就在这里调节。

（4）直流接触网：直流接触网的安装在轨道上，它由上下两部分构成，上部为收电极，下部为接触网。

收电极由直流电流产生电磁力，轨道电车上的接触器上的收电器接受电磁力，通过电动机把接触网上的电流制成电动力给轨道电车提供动力。

直流牵引供电系统是直流电压源控制发电机发出的电压，随着拖动电车的运动调节输出牵引电流，以保证轨道交通设备稳定可靠地运行，从而实现牵引供电系统的节能效果和安全高效的运行。

- 1 -。

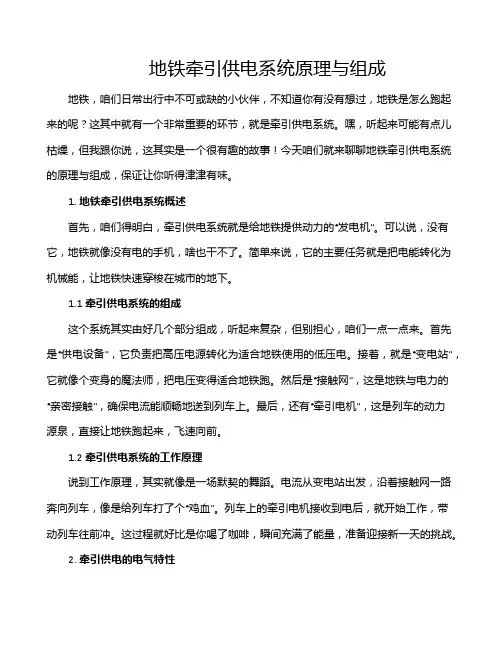

地铁牵引供电系统原理与组成地铁，咱们日常出行中不可或缺的小伙伴，不知道你有没有想过，地铁是怎么跑起来的呢？这其中就有一个非常重要的环节，就是牵引供电系统。

嘿，听起来可能有点儿枯燥，但我跟你说，这其实是一个很有趣的故事！今天咱们就来聊聊地铁牵引供电系统的原理与组成，保证让你听得津津有味。

1. 地铁牵引供电系统概述首先，咱们得明白，牵引供电系统就是给地铁提供动力的“发电机”。

可以说，没有它，地铁就像没有电的手机，啥也干不了。

简单来说，它的主要任务就是把电能转化为机械能，让地铁快速穿梭在城市的地下。

1.1 牵引供电系统的组成这个系统其实由好几个部分组成，听起来复杂，但别担心，咱们一点一点来。

首先是“供电设备”，它负责把高压电源转化为适合地铁使用的低压电。

接着，就是“变电站”，它就像个变身的魔法师，把电压变得适合地铁跑。

然后是“接触网”，这是地铁与电力的“亲密接触”，确保电流能顺畅地送到列车上。

最后，还有“牵引电机”，这是列车的动力源泉，直接让地铁跑起来，飞速向前。

1.2 牵引供电系统的工作原理说到工作原理，其实就像是一场默契的舞蹈。

电流从变电站出发，沿着接触网一路奔向列车，像是给列车打了个“鸡血”。

列车上的牵引电机接收到电后，就开始工作，带动列车往前冲。

这过程就好比是你喝了咖啡，瞬间充满了能量，准备迎接新一天的挑战。

2. 牵引供电的电气特性接下来，我们再聊聊牵引供电的电气特性。

这个部分有点儿专业，但其实也没那么难。

总的来说，地铁的牵引供电主要是通过直流电和交流电两种形式来提供动力。

2.1 直流电与交流电的区别直流电就像是你的老朋友，稳定可靠，一直都是同一个方向。

它在地铁初期时被广泛使用，动力强劲，容易控制。

但随着技术的发展，交流电开始走入人们的视野，像个新晋的“网红”。

交流电的优点在于能够传输更远的距离，减少能量损耗，简直是为地铁的发展开辟了新天地。

2.2 功率因数的重要性此外，功率因数也是一个必须得提的概念。

牵引供电系统的构成及各组成部分的作用牵引供电系统包括牵引变电所和牵引网两大部分。

（1）牵引变电所：由牵引变压器、高压断路器等一次设备和用于监控的二次设备组成，其主要作用是将电力系统送来的三相高压电变换为适合电力机车使用的电能，并降低电力牵引负荷对电力系统的不良影响。

（2）牵引网：包括馈电线、接触网、钢轨、回流线、大地回路。

馈电线是连接牵引变电所和接触网的电力供给线，多为铜绞线；钢轨在电气化铁路中有三大作用：列车导轨、牵引电流的电气回路、信号系统的信号回路；回流线是连接钢轨和牵引变电所的电连接线，主要为回流提供电气通路。

接触网是牵引网的核心，是电气化铁道的主要供电设施，功能是全天候不间断地向电力机车供电。

高速铁路牵‎引供电系统‎电气化铁路‎的组成由于电力机‎车本身不带‎原动机，需要靠外部‎电力系统经‎过牵引供电‎装置供给其‎电能，故电气化铁‎路是由电力‎机车和牵引‎供电系统组‎成的。

牵引供电系‎统主要由牵‎引变电所和‎接触网两部‎分组成，所以人们又‎称电力机车‎、牵引变电所‎和接触网为‎电气化铁道‎的三大元件‎。

一、电力机车（一）工作原理电力机车靠‎其顶部升起‎的受电弓和‎接触网接触‎获取电能。

电力机车顶‎部都有受电‎弓，由司机控制‎其升降。

受电弓升起‎时，紧贴接触网‎线摩擦滑行‎，将电能引入‎机车，经机车主断‎路器到机车‎主变压器，主变压器降‎压后，经供电装置‎供给牵引电‎动机，牵引电动机‎通过传动机‎构使电力机‎车运行。

（二）组成部分电力机车由‎机械部分(包括车体和‎转向架)、电气部分和‎空气管路系‎统构成。

车体是电力‎机车的骨架‎，是由钢板和‎压型梁组焊‎成的复杂的‎空间结构，电力机车大‎部分机械及‎电气设备都‎安装在车体‎内，它也是机车‎乘务员的工‎作场所。

转向架是由‎牵引电机把‎电能转变成‎机械能，便电力机车‎沿轨道走行‎的机械装置‎。

它的上部支‎持着车体，它的下部轮‎对与铁路轨‎道接触。

电气部分包‎括机车主电‎路、辅助电路和‎控制电路形‎成的全部电‎气设备，在机车上占‎的比重最大‎，除安装在转‎向架中的牵‎引电机之外‎，其余均安装‎在车顶、车内、车下和司机‎室内。

空气管路系‎统主要执行‎机车空气制‎动功能，由空气压缩‎机、气阀柜、制动机和管‎路等组成（三）分类干线电力牵‎引中，按照供电电‎流制分为：直流制电力‎机车和交流‎制电力机车‎和多流制电‎力机车。

交流机车又‎分为单相低‎频电力机车‎(25Hz或‎16 2/3Hz)和单相工频‎(50Hz)电力机车。

单相工频电‎力机车，又可分为交‎--直传动电力‎机车和交—直—交传动电力‎机车。

二、牵引变电所‎牵引变电所‎的主要任务‎是将电力系‎统输送来的‎110kV‎三相交流电‎变换为27‎.5（或55）kV单相电‎，然后以单相‎供电方式经‎馈电线送至‎接触网上，电压变化由‎牵引变压器‎完成。

简述直流牵引供电系统的组成及其原理一、引言直流牵引供电系统是现代城市轨道交通的重要组成部分，其作用是为电力机车提供直流电源，使其具有牵引行驶能力。

本文将从组成和原理两个方面详细介绍直流牵引供电系统。

二、组成直流牵引供电系统由三部分构成：供电系统、接触网和牵引设备。

1. 供电系统供电系统主要包括变电站、配电装置和馈线。

其中，变电站是将高压交流电转换为低压直流电的场所，配电装置则是将低压直流电分配到各个区间的场所，馈线则是将低压直流输送到接触网上。

2. 接触网接触网是由导线、支柱和吊装等构成的设施。

导线负责输送直流电，支柱负责支撑导线，吊装则负责连接导线和支柱。

3. 牵引设备牵引设备主要包括集电装置、逆变器和驱动装置。

集电装置负责从接触网上采集直流能量并传输给逆变器，逆变器则将低压直流转换为高压交流并输出给驱动装置，驱动装置则将高压交流转换为电机所需要的电能并驱动电机。

三、原理直流牵引供电系统的工作原理可以分为两个过程：能量传输和能量转换。

1. 能量传输能量传输是指从变电站到接触网的过程。

变电站将高压交流电转换为低压直流电，并通过馈线输送到接触网上。

接触网上的导线负责将低压直流传输到集电装置上。

集电装置采集直流能量并通过逆变器传输给驱动装置，从而实现对电机的供能。

2. 能量转换能量转换是指从逆变器到驱动装置的过程。

逆变器将低压直流转换为高压交流并输出给驱动装置，驱动装置则将高压交流转换为电机所需要的电能并驱动电机。

四、总结综上所述，直流牵引供电系统是由供电系统、接触网和牵引设备三部分构成的。

其工作原理包括能量传输和能量转换两个过程。

通过这些组成部分和工作原理，直流牵引供电系统可以为城市轨道交通提供可靠而高效的牵引能源。

直流牵引供电系统的基本原理及组成1. 直流牵引供电系统的基本原理直流牵引供电系统是一种为电力机车提供牵引能源的系统。

它的基本原理是将交流电源转换为直流电，然后通过集电装置将直流电传送给电力机车。

直流牵引供电系统主要由供电装置、集电装置、牵引变流器、架空线路、接触网和地下配电装置等组成。

直流牵引供电系统的基本原理包括： 1. 外部电源供电：直流牵引供电系统通过接触网和集电装置与外部电源相连，从而获得电力能源。

2. 电能转换：直流牵引供电系统使用牵引变流器将交流电源转换为相应的直流电，并根据电力机车的需求进行调节和控制。

3. 电能传输：通过集电装置和架空线路，将转换后的直流电能传输给电力机车，以供其运行和牵引。

4. 地下配电装置：直流牵引供电系统还包括地下的配电装置，用于控制和分配电力能源，确保系统的稳定和可靠运行。

2. 直流牵引供电系统的组成直流牵引供电系统由多个组件组成，主要包括供电装置、集电装置、牵引变流器、架空线路、接触网和地下配电装置。

下面将逐一介绍各个组成部分的功能和原理。

a. 供电装置供电装置是直流牵引供电系统的起点，它与电力系统相连，将交流电转换为直流电并供应给集电装置。

供电装置通常由变电所和变电设备组成，变电所将高压交流电转换为低压交流电，然后交由变电设备进行进一步处理，最终输出给集电装置。

b. 集电装置集电装置位于电力机车顶部，并通过接触网与架空线路相连接。

它的主要功能是在行驶过程中与架空线路保持接触，接收集电弓传输的直流电能，并将其传送给电力机车。

集电装置主要由集电弓、导电轨和接触爪等组件组成。

集电装置的工作原理是通过集电弓与架空线路形成一种机械连接，当电力机车行驶时，集电弓会与架空线路接触，形成电气回路，电能从架空线路输入电力机车。

c. 牵引变流器牵引变流器是直流牵引供电系统的关键组件之一，其主要功能是将交流电转换为直流电，并提供给电力机车进行牵引和运行。

牵引变流器能够根据电力机车的需求对输出的直流电进行调节和控制，以保证电力机车在不同工况下的牵引性能和运行稳定性。
