建筑设备工程_13建筑电气施工图

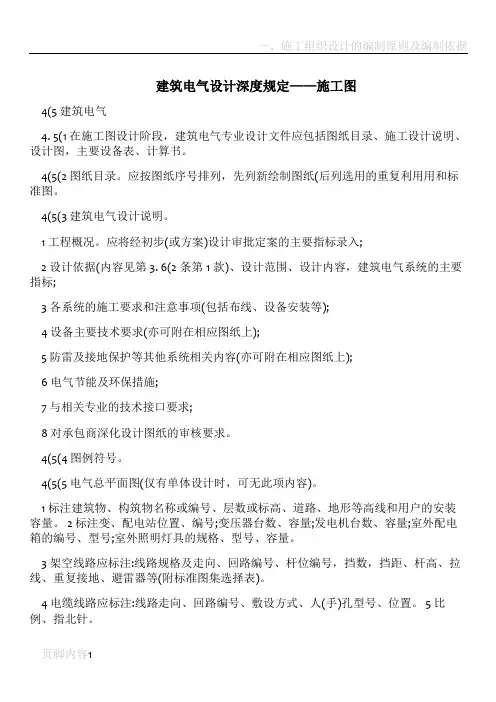

建筑电气设计深度规定——施工图4(5 建筑电气4. 5(1 在施工图设计阶段，建筑电气专业设计文件应包括图纸目录、施工设计说明、设计图，主要设备表、计算书。

4(5(2 图纸目录。

应按图纸序号排列，先列新绘制图纸(后列选用的重复利用用和标准图。

4(5(3 建筑电气设计说明。

1 工程概况。

应将经初步(或方案)设计审批定案的主要指标录入;2 设计依据(内容见第3. 6(2条第1款)、设计范围、设计内容，建筑电气系统的主要指标;3 各系统的施工要求和注意事项(包括布线、设备安装等);4 设备主要技术要求(亦可附在相应图纸上);5 防雷及接地保护等其他系统相关内容(亦可附在相应图纸上);6 电气节能及环保措施;7 与相关专业的技术接口要求;8 对承包商深化设计图纸的审核要求。

4(5(4 图例符号。

4(5(5 电气总平面图(仅有单体设计时，可无此项内容)。

1 标注建筑物、构筑物名称或编号、层数或标高、道路、地形等高线和用户的安装容量。

2 标注变、配电站位置、编号;变压器台数、容量;发电机台数、容量;室外配电箱的编号、型号;室外照明灯具的规格、型号、容量。

3 架空线路应标注:线路规格及走向、回路编号、杆位编号，挡数，挡距、杆高、拉线、重复接地、避雷器等(附标准图集选择表)。

4 电缆线路应标注:线路走向、回路编号、敷设方式、人(手)孔型号、位置。

5 比例、指北针。

6 图中未表达清楚的内容可附图作统一说明。

4(5(6 变、配电站设计图。

1 高、低压配电系统图(一次线路图)。

图中应标明母线的型号、规格;变压器、发电机的型号、规格;开关、断路器、互感器、继电器、电工仪表(包括计量仪表)等的型号，规格、整定值。

图下方表格标注:开关柜编号、开关柜型号、回路编号、设备容量、计算电流、导体型号及规格、敷设方法、用户名称、二次原理图方案号(当选用分格式开关柜时，可增加小室高度或模数等相应栏目):2 平、剖面图。

按比例绘制变压器、发电机、开关柜、控制柜、直流及信号柜、补偿柜、支架、地沟、按地装置等平面布置、安装尺寸等，以及变、配电站的典型剖刚。

2.电缆工程
（7）电缆终端头及中间头均按设计图示数量以“个”为计量单位计 算。电力电缆和控制电缆均按一根电缆有两个终端头考虑。中间电 缆头设计有图示的，按设计确定；设计没有规定的，按实际情况计 算（或按平均250m一个中间头考虑）。
（8）桥架安装，按设计图示长度以“10m”为计量单位计算。 （9）钢索的计算长度以两端固定点的距离为准，不扣除拉紧装置的
9 电气工程计量与计价
9.1 建筑电气系统基础知识 9.2 建筑供配电系统 9.3 建筑电气照明系统 9.4 建筑防雷与接地 9.5 建筑电气施工图识读 9.6 建筑电气工程量计算规则 9.7 建筑电气工程实例
9.6 建筑电气工程量计算规则
9.6.1定额内容及措施费 1.适用范围 本册定额适用于工业与民用建筑新建、扩建和整体改建工程中10KV
（3）电缆保护管长度，除按设计规定长度计算外，遇有下列情况，应按 以下规定增加保护管长度：
①横穿道路，按路基宽度两端各增加2m。 ②垂直敷设时，管口距地面增加2m。 ③穿过建筑物外墙时，按外墙外缘以外增加1.5m。 ④穿过排水沟时，按沟壁外缘以外增加1m。
2.电缆工程
（4）电缆保护管埋地敷设，其土方量凡有施工图注明的，按施工图计 算；无施工图的，一般按沟深0.9m、沟宽按最外边的保护管两侧边缘外 各增加0.3m工作面计算。
10KV以下架空配电线路
（5）横担安装——组 （6）拉线制作与安装——组 （7）导线架设——Km/单线 （8）导线跨越与进户线架设——处 （9）杆上变压器安装——台
2.电缆工程
工作内容 电缆沟挖填、人工开挖路面、电缆沟铺沙盖砖、移动盖板、电缆保护
管敷设、电缆桥架安装、电缆敷设、电缆头制作与安装、其他。 （1）直埋电缆的挖、填土（石）方，除特殊要求外，可按下表计算土

有线广播：服务性,火灾应急接地方式:TN-S
地下室用途：车库
设计内容：电气设计说明，竖向配电干线系统，低压配电系统，配电箱系统,动力配电系统,照明配电系统，建筑物防雷接地，电气消防报警系统,节能设计，有线电视系统，综合布线系统
电气图纸识读分析
本份图纸技术资料完整，采用00DX001_建筑电气工程设计国家标准图例。
饮水机电气控制原理图
DW15型断路器电气控制原理图
防火卷帘门电气控制原理图
实际案例分析
工程名称：［内蒙古]某高层住宅楼电气图纸免费下载＞＞＞
建筑功能:住宅建筑建筑高度：高层建筑
建筑面积：36229。13㎡地上层数:32层
地下层数:2层设计阶段：施工图设计
图纸张数：20-50张出图时间：2009年
负荷等级:一级负荷防雷等级：二级
室外作业场地照明设计标准GB50582—2010
出入口控制系统设计规范GB50396-2007
阅读电气图纸几点知识须知
☆图纸比例
电气施工图是按建筑的实际尺寸按一定比例绘制的，习惯上用1：n，例如1：100。
☆尺寸标注
建筑电气施工图上标注尺寸一般以毫米(mm)为单位。总图中的标注尺寸单位可以米为单位，并应至少取小数点后两位.
☆电气平面图阅读方法
1、看建筑物概况
楼层、每层房间数目、墙体厚度、门窗位置、承重梁柱的平面结构。
2、看各支路用电器的种类、功率及布置
图中灯具标注的—般内容有：灯具数量；灯具类型；每盏灯的灯泡数;每个灯泡的功率及灯泡的安装高度等。
3、看导线的根数和走向
各条线路导线的根数和走向，是电气平面图主要表现的内容。比较好的阅读方法是:
3、化整为零、集零为整
最后进行总体检查,先经过“化整为零”,逐步分析每一局部电路的工作原理以及各部分之间的控制关系后.再用“集零为整"的方法检查整个控制线路。以免遗漏？。特别要从整体角度去进一步检查和理解各控制环节之间的联系。

4.2 建筑供配电系统
2.低压断路器
低压断路器型号的表示
接通和分断电路的正常工作电流。 短路保护 过载保护
（1）万能式断路器
一般用于变压器400V侧出线总开关、母线联络开关或大容量馈线开关和大型电动机控制开关。
4.2 建筑供配电系统
（2）塑壳式断路器
（3）微型断路器
建筑电气终端配电装置中最广泛的一种终端保护电器。
(2)客房的插座，以及住宅、办公、学校、实验室、幼儿园、敬老院、医院病房、福利院、美容院、游泳池、浴池、厨房、卧室等插座回路； (3)室外照明，广告照明灯室外电气设施及室外地面电热融雪、水下照明等； (4)医疗用浴缸，按摩理疗等康复设施； (5)夜间用电设备，工作电压超过150V的配电线路； (6)装有隔离变压器的二次侧电压超过30V的配电线路； (7)TT系统供电的用电设备。
4）有填料封闭式熔断器
它有限流作用及较大的极限分断能力，瓷管内填充硅砂，起灭弧作用。
热继电器——过载保护作用
4.2 建敷设方式
埋地电缆沟敷设
电缆沟
大地
护套管
电缆
架空敷设敷设
大地
电缆
电缆架
建筑电气系统——电缆线路
4.2 建筑供配电系统
4.2 建筑供配电系统
电力电缆的型号 电力电缆的线芯分为三芯、四芯、五芯等多种，标称截面主要有4 mm²、6 mm²、10 mm²、16 mm²、25 mm²、35 mm²、50 mm²、70 mm²、95 mm²、120 mm²、150 mm²、185 mm²、240mm²等。
①电焊机及电焊装置的设备容量：统一换算到 ＝100％，其设备容量的换算公式为
②起重吊车电动机：要求统—换算到 ＝25％，换算见下式
