Origin作图步骤

使用origin绘图的简单教程每年到修改论文的时候，发现很多同学不懂图形和数据处理，出来的图形惨不忍睹。

有的人想学没处学，有的根本不想学，最后的结果是研究生给本科生干活，老师给学生干活。

所以有空的时候，想以这种方式写一点数据处理技术，给自己的未来减负。

1.Origin如何输出图表以及在word中如何插入在word中插入origin的图表，一种是携带数据的，就是说点击它可以进入origin 进行修改，这种适合文章还没定稿之前；另外一种直接就是图片格式的图表，无法进行数据修改，只能进行图片编辑，适合投稿的时候使用，这样别人就无法窥探你的数据。

1.携带数据方式最简单的方法就是在origin图表页面直接按ctrl+c，然后在word里按ctrl+v，也就是万能的粘贴-复制=_=还可以点击origin菜单栏edit-copy page，然后在word里粘贴第三种方法稍微麻烦点，origin直接保存project，在word里插入-对象-由文件创建-浏览，选择刚刚保存的.opj格式的文件即可。

2.图片格式origin菜单栏file-export page，保存的时候可以选择你要保存的类型，可以选择需要的格式，比如jpg、gif图片格式等，DPI分辨率一般设置为300就足够了。

(我用的中文绿色版的，嘿嘿)下面在word里直接插入图片，相信这一步大家都会，呵呵。

PS：用ORIGIN编制了一个曲线图，将图标添加进WORD里面之后，曲线中的汉字说明都变成了“?”。

解决方法是在origin中选择的汉字字体不是宋体，改为宋体就可以了另外，建议用高版本的origin2.origin软件如何对jpg图片添加文字首先把JPG图片导入origin中，在origin中新建个Layout，然后File >Import Image……将图片导入到Layout，将图片调整好大小比例。

点击左侧工具栏上的“T”(Text Tool)按钮，在图片上你要插入文字的位置点击，此时可以输入文字了。

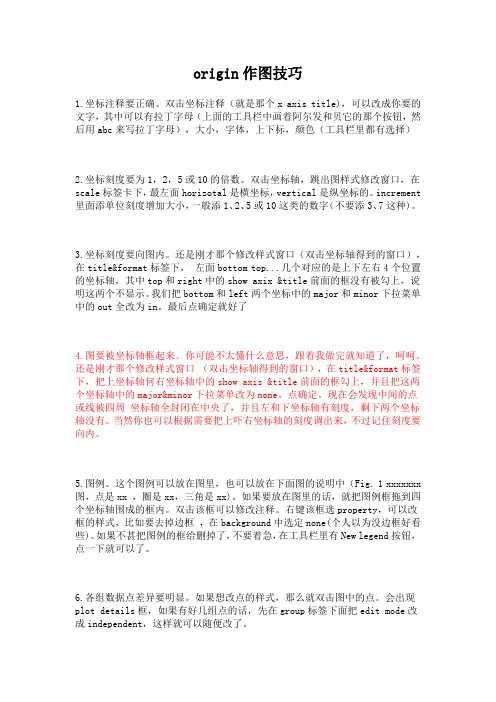

origin作图技巧1.坐标注释要正确。

双击坐标注释（就是那个x axis title)，可以改成你要的文字，其中可以有拉丁字母（上面的工具栏中画着阿尔发和贝它的那个按钮，然后用abc来写拉丁字母），大小，字体，上下标，颜色（工具栏里都有选择）2.坐标刻度要为1，2，5或10的倍数。

双击坐标轴，跳出图样式修改窗口，在scale标签卡下，最左面horizotal是横坐标，vertical是纵坐标的。

increment 里面添单位刻度增加大小，一般添1、2、5或10这类的数字（不要添3、7这种)。

3.坐标刻度要向图内。

还是刚才那个修改样式窗口（双击坐标轴得到的窗口），在title&format标签下，左面bottom top...几个对应的是上下左右4个位置的坐标轴，其中top和right中的show axix &title前面的框没有被勾上，说明这两个不显示。

我们把bottom和left两个坐标中的major和minor下拉菜单中的out全改为in。

最后点确定就好了4.图要被坐标轴框起来。

你可能不太懂什么意思，跟着我做完就知道了，呵呵。

还是刚才那个修改样式窗口（双击坐标轴得到的窗口），在title&format标签下，把上坐标轴何右坐标轴中的show axis &title前面的框勾上，并且把这两个坐标轴中的major&minor下拉菜单改为none。

点确定。

现在会发现中间的点或线被四周坐标轴全封闭在中央了，并且左和下坐标轴有刻度，剩下两个坐标轴没有。

当然你也可以根据需要把上吓右坐标轴的刻度调出来，不过记住刻度要向内。

5.图例。

这个图例可以放在图里，也可以放在下面图的说明中（Fig. 1 xxxxxxx 图，点是xx ，圈是xx，三角是xx)。

如果要放在图里的话，就把图例框拖到四个坐标轴围成的框内。

双击该框可以修改注释。

右键该框选property，可以改框的样式，比如要去掉边框，在background中选定none(个人以为没边框好看些)。

用Origin制作随时间变化的风速风向矢量图的详细步骤本文档主要介绍如何基于气象站的数据，用绘图软件Origin制作风速风向矢量图。

详细介绍了如何对10min分辨率的气象数据进行矢量平均，然后计算1h 或者一天内的风速风向，然后用Origin作图。

1.基础数据：通过气象站获取的气象数据，主要包括三个要素，即时间、风速、风向。

其中从气象站获得的气象数据时间间隔一般是分钟，但是在实际应用中，需要将其转化为小时分辨率或者日分辨率。

风速（WS）的单位是m/s，在作图前，如要计算较长时间尺度的风速风向，需要对风速风向进行矢量平均计算。

风向(WD)的单位是角度（°）（360°制）2.矢量平均的计算过程如下：2.1 首先计算参数u和v（即风速在东西向（正值为东，负值为西）和南北向（正值为北，负值为南）这两个方向的风速分量）以下面的数据列表为例：G列为风速数据，H列为风向数据。

分别将I和J列命名为u和v。

在单元格内编辑公式如下，分别通过风速数据（G列）和风向数据（H列）计算u和vu=G2*SIN(H2*PI()/180) 此处v=G2*COS(H2*PI()/180) 此处G2表示风速数据（m/s），H2表示风向数据（360°制）2.2然后计算U和V(一定时段内东西方向的风速平均值U和南北方向的风速平均值V）分别将K列和L列命名为U和VU=A VERAGE(I2:I13)V= A VERAGE(J2:J13) 此处J2:J13 表示需要计算的平均时段内(2小时)的南北向速度平均值3456782.3 计算风向角度将M列命名为T，采用反正切函数，将风向角度计算出来。

T=ATAN(K2/L2)*180/PI() 此处K2表示2中计算的U，L2表示2中计算的V。

2.4 计算CASE值(象限变换过程)Case=IF(AND(K2<0L2<0)180IF(AND(K2<0L2>0)360IF(AND(K2>0L2<0)180IF(AND(K2>0L2>0)0)))) 2.5 然后计算该时段的平均风速将O列命名为WS1，表示做了矢量平均后的风速。

使用origin绘图的简单教程每年到修改论文的时候，发现很多同学不懂图形和数据处理，出来的图形惨不忍睹。

有的人想学没处学,有的根本不想学，最后的结果是研究生给本科生干活，老师给学生干活。

所以有空的时候，想以这种方式写一点数据处理技术,给自己的未来减负.1.Origin如何输出图表以及在word中如何插入在word中插入origin的图表，一种是携带数据的,就是说点击它可以进入origin进行修改，这种适合文章还没定稿之前；另外一种直接就是图片格式的图表，无法进行数据修改，只能进行图片编辑，适合投稿的时候使用，这样别人就无法窥探你的数据。

1。

携带数据方式最简单的方法就是在origin图表页面直接按ctrl+c，然后在word里按ctrl+v，也就是万能的粘贴-复制=_=还可以点击origin菜单栏edit—copy page，然后在word里粘贴第三种方法稍微麻烦点，origin直接保存project,在word里插入-对象-由文件创建—浏览，选择刚刚保存的.opj格式的文件即可。

2。

图片格式origin菜单栏file-export page，保存的时候可以选择你要保存的类型,可以选择需要的格式，比如jpg、gif图片格式等，DPI分辨率一般设置为300就足够了。

（我用的中文绿色版的，嘿嘿)下面在word里直接插入图片，相信这一步大家都会，呵呵。

PS：用ORIGIN编制了一个曲线图,将图标添加进WORD里面之后，曲线中的汉字说明都变成了“？”。

解决方法是在origin中选择的汉字字体不是宋体,改为宋体就可以了另外，建议用高版本的origin2.origin软件如何对jpg图片添加文字首先把JPG图片导入origin中,在origin中新建个Layout，然后File >Im port Image……将图片导入到Layout，将图片调整好大小比例。

点击左侧工具栏上的“T”(Text Tool)按钮,在图片上你要插入文字的位置点击，此时可以输入文字了.修改完成后，File 〉Export Page 同样将图片导出即可3.origin如何在画出的曲线上取点，通过一组数据拟合出一条曲线，现在想在曲线上取点，并做标记可以点击Origin 左侧工具栏上的”田“ 工具图标，然后点击在你的曲线上，这样就选择了一个数据点,相应的X，Y 坐标值也会显示出来。
