Origin基础图形操作预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制如何制作科技论文中的FiguresSCI论文写作系列4统计图（Figure）是用图形将统计资料形象化，利用线条高低、面积大小代表数量，通俗易懂，比文本与统计表更便于理解和比较。

统计图种类较多，常用的包括直条图、百分直条图、直方图、线图和点图等。

在科技论文中，应根据资料的类型及表达目的选用合适的统计图。

例如，对不同性质分组资料进行对比时可选用直条图，说明事物各组成部分的构成情况可用圆形图或百分直条图，用于表达连续性资料频数分布可用直方图，为表明一事物随另一事物而变化的情况选用线图，表达两种事物的相关性和趋势可用点图。

统计图在绘制过程中对其结构组成［包括标题（Legend）、轴标（Axis Label）、数轴（Axis）、图例（Symbol and Key to Symbols）、误差棒（error bar）］、和正文引述（Describe）有一定的要求，以下就这几部分进行阐述，同时列举四种常用统计图［直条图（Bar Graph），频率直方图（Frequency Histogram），XY散点图（X,Y Scatterplot），XY线图（X,Y Line Graph）］的用法，希望对大家有所帮助。

下面两个示例图是典型的直条图和线图，红色字体标记了各组成部分。

图表要告诉读者尽可能多的信息，比如：（1）图表反映的结果，包括扼要的统计描述；（2）如果可以应注明实验的研究对象；（3）得出该结果的条件背景，如：采用的处理方法或显示的相互关系等；（4）实验地点（仅室外实验时需要）；（5）需要详细的图解对图表反映的结果做出解释（许多杂志都强调图表需成为独立的部分，即读者可以不阅读正文章节而通过检视图表本身而理解论文结果，这一点经常被许多中国作者忽视）；（6）如果可以应注明培养或处理的参数或条件(温度、媒介等)；（7）实验的样本大小和统计检验结果；（8）不要在两坐标轴标签之间用“versus”对其简单重述。

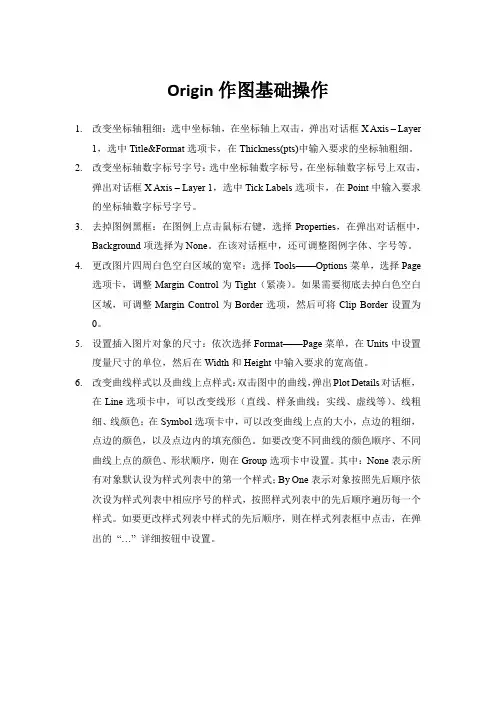

Origin作图基础操作1.改变坐标轴粗细：选中坐标轴，在坐标轴上双击，弹出对话框X Axis – Layer1，选中Title&Format选项卡，在Thickness(pts)中输入要求的坐标轴粗细。

2.改变坐标轴数字标号字号：选中坐标轴数字标号，在坐标轴数字标号上双击，弹出对话框X Axis – Layer 1，选中Tick Labels选项卡，在Point中输入要求的坐标轴数字标号字号。

3.去掉图例黑框：在图例上点击鼠标右键，选择Properties，在弹出对话框中，Background项选择为None。

在该对话框中，还可调整图例字体、字号等。

4.更改图片四周白色空白区域的宽窄：选择Tools——Options菜单，选择Page选项卡，调整Margin Control为Tight（紧凑）。

如果需要彻底去掉白色空白区域，可调整Margin Control为Border选项，然后可将Clip Border设置为0。

5.设置插入图片对象的尺寸：依次选择Format——Page菜单，在Units中设置度量尺寸的单位，然后在Width和Height中输入要求的宽高值。

6.改变曲线样式以及曲线上点样式：双击图中的曲线，弹出Plot Details对话框，在Line选项卡中，可以改变线形（直线、样条曲线；实线、虚线等）、线粗细、线颜色；在Symbol选项卡中，可以改变曲线上点的大小，点边的粗细，点边的颜色，以及点边内的填充颜色。

如要改变不同曲线的颜色顺序、不同曲线上点的颜色、形状顺序，则在Group选项卡中设置。

其中：None表示所有对象默认设为样式列表中的第一个样式；By One表示对象按照先后顺序依次设为样式列表中相应序号的样式，按照样式列表中的先后顺序遍历每一个样式。

如要更改样式列表中样式的先后顺序，则在样式列表框中点击，在弹出的―…‖详细按钮中设置。

origin作图技巧1.坐标注释要正确。

双击坐标注释（就是那个x axis title)，可以改成你要的文字，其中可以有拉丁字母（上面的工具栏中画着阿尔发和贝它的那个按钮，然后用abc来写拉丁字母），大小，字体，上下标，颜色（工具栏里都有选择）2.坐标刻度要为1，2，5或10的倍数。

双击坐标轴，跳出图样式修改窗口，在scale标签卡下，最左面horizotal是横坐标，vertical是纵坐标的。

increment 里面添单位刻度增加大小，一般添1、2、5或10这类的数字（不要添3、7这种)。

3.坐标刻度要向图内。

还是刚才那个修改样式窗口（双击坐标轴得到的窗口），在title&format标签下，左面bottom top...几个对应的是上下左右4个位置的坐标轴，其中top和right中的show axix &title前面的框没有被勾上，说明这两个不显示。

我们把bottom和left两个坐标中的major和minor下拉菜单中的out全改为in。

最后点确定就好了4.图要被坐标轴框起来。

你可能不太懂什么意思，跟着我做完就知道了，呵呵。

还是刚才那个修改样式窗口（双击坐标轴得到的窗口），在title&format标签下，把上坐标轴何右坐标轴中的show axis &title前面的框勾上，并且把这两个坐标轴中的major&minor下拉菜单改为none。

点确定。

现在会发现中间的点或线被四周坐标轴全封闭在中央了，并且左和下坐标轴有刻度，剩下两个坐标轴没有。

当然你也可以根据需要把上吓右坐标轴的刻度调出来，不过记住刻度要向内。

5.图例。

这个图例可以放在图里，也可以放在下面图的说明中（Fig. 1 xxxxxxx 图，点是xx ，圈是xx，三角是xx)。

如果要放在图里的话，就把图例框拖到四个坐标轴围成的框内。

双击该框可以修改注释。

右键该框选property，可以改框的样式，比如要去掉边框，在background中选定none(个人以为没边框好看些)。

用Origin处理数据并作图Origin是一款功能强大的科学数据分析和绘图软件，广泛应用于各个学科领域。

本文将介绍如何使用Origin处理数据并作图，包括数据导入、数据处理、图表创建和图表编辑等内容。

一、数据导入1. 打开Origin软件，点击菜单栏的“File”选项，选择“Import”子菜单，然后选择数据文件的格式，如Excel、CSV等。

2. 在弹出的对话框中，选择要导入的数据文件，并点击“Open”按钮。

3. 在数据导入向导中，可以选择导入的数据范围、数据分隔符、数据类型等，根据实际需求进行设置。

4. 点击“Finish”按钮完成数据导入。

二、数据处理1. 在Origin的工作区中，可以看到导入的数据表格。

2. 可以使用Origin提供的数据处理功能，如数据筛选、数据排序、数据计算等。

点击菜单栏的“Analysis”选项，选择相应的数据处理功能进行操作。

3. 也可以使用Origin提供的公式编辑器，在数据表格中添加自定义的计算公式。

三、图表创建1. 在Origin的工作区中，选择要创建图表的数据列。

2. 点击菜单栏的“Plot”选项，选择要创建的图表类型，如散点图、线图、柱状图等。

3. 根据实际需求，设置图表的标题、轴标签、图例等属性。

4. 点击“OK”按钮，即可创建图表。

四、图表编辑1. 在Origin的工作区中，选中要编辑的图表。

2. 点击菜单栏的“Plot”选项，选择“Edit”子菜单，可以对图表进行编辑。

3. 可以修改图表的样式、颜色、线型等属性，以及添加数据标签、误差线等。

4. 还可以进行坐标轴的调整，如修改刻度范围、刻度间隔等。

五、图表导出1. 在编辑完成后，点击菜单栏的“File”选项，选择“Save As”子菜单，选择要导出的图表格式，如图片格式（JPEG、PNG等）或者矢量图格式（EPS、PDF等）。

2. 在弹出的对话框中，选择导出的文件路径和文件名，并点击“Save”按钮。

Origin作图方法和要求1、新建origin的.opj文件2、分别在X、Y轴写入数据，然后点击“”，做出散点图。

3、根据数据修改X、Y轴的标识（1）右键单击X轴标识，选择“properties”，出现如下对话框（2）删除上图中蓝色“%(?X)”，修改为对应标识，如温度，单位为小写的o和大写的C。

然后选中“小写的o”，单击，将其改为上标。

（3）将字体修改为“Times new roman”，同时修改字体大小为26号，（4）全选所写X轴的标识（如图中Temperature（\+(o)C）），点击“”将标识设为粗体。

然后点击“OK”（5）按照同样的方法修改Y 轴的标识，得到下图。

4、修改坐标轴（1）双击坐标轴，出现如下对话框（2）在图中“Scale ”标签下修改X 、Y 轴的量程。

（3）选择“Title&Format ”选项，修改坐标轴的竖线。

将下左图中红框部分的“out ”改成“in ”。

然后顺序修改“bottom”的为“in”，“top”和“right”为“None”。

修改后为上面的右图。

（4）选择“Tick Labels”选项，将“bottom”和“left”的下图红框内bold的“勾”勾上。

然后点击“应用”，得到下图。

5、修改曲线标识（1）右键单击曲线图示（上图中间黑框-■-NO2 conv部分），选择“properties”，出现如下对话框。

（2）将上图中蓝色部分的“%(1)”修改成图中曲线的真正含义，如“NO2 conversion”（3）将上图“Background”的下拉菜单修改为“None”，然后单击“oK”。

曲线标识变成如下：6、修改图形大小在图形右侧白色部分单击右键，出现如下对话框。

将其中的宽度（Width）高度改为10，高度（Height）高度改为8，然后单击确定。

得到最终的图形如下：。

Origin十大绘图技巧轻松提高作图效率Origin是每一位科研工作者最常用的数据绘图软件之一。

然而，正因为使用的次数很频繁，我们才要在作图过程中尽量采用简便有效的方法来节省时间，提高工作效率。

下面我整理了几个实用的小技巧，帮助大家原来十分钟才可以做一张图，现在一分钟就可以轻松搞定。

技巧一：善用模板主题绘图使用模板主题绘图可以事半功倍，虽然有些教程里都提到了这个技巧，但我还是要首先提出来，因为这种一劳永逸的方法太适合多次绘制同类型的图了。

模板的使用方法有很多，仁者见仁，这里采用Theme Organizers(F7)的方法。

这种方法可以更加具体的选择所要保存的图表格式，比如有些图的标尺范围、曲线名称永远是一样的，这样我们就可以创建一个模板，将这些格式保存下来，下次做同类型的图时直接调用模板即可，下面我来具有介绍一下模板法的使用。

首先，如何保存模板主题。

在一张做好的图的空白处，右键，选择save format as theme。

重命名，并在Filters里挑选所要保存的格式(无所谓的同学请忽略)，点击OK，这样我们的模板就保存完成了。

接下来我们通过一个具体的实例来学习如何调用模板主题快速作图。

首先，先做出一张草图。

然后按F7，弹出Theme Organizers对话框，选中刚才保存的主题，点击Apply Now，然后Close，即可。

技巧一总结：对于科研工作者来说，所要做的图有无数个，但这些图的类别是有限的，我们可以尽可能多地保存不同类别的模板主题，这样就可以保证每次做出的图美观准确，而且节约至少40%的绘图时间。

技巧二：搭配使用Excel制作数据处理模板有了技巧一，做一张图就是鼠标点几下的事了。

然而事与愿违，很多情况下并不是把仪器测得的原始数据直接导入到Origin里作图就可以了，因为原始数据的横纵坐标单位往往与期刊所要求的单位不一致等等的情况，需要对原始数据进行处理，虽然在Origin里也可以使用set column values功能对每一列进行处理，但当数据量较大时，我们就可以求助我们的老朋友Excel来制作数据处理模板了。

使用origin绘图的简单教程每年到修改论文的时候，发现很多同学不懂图形和数据处理，出来的图形惨不忍睹。

有的人想学没处学,有的根本不想学，最后的结果是研究生给本科生干活，老师给学生干活。

所以有空的时候，想以这种方式写一点数据处理技术,给自己的未来减负.1.Origin如何输出图表以及在word中如何插入在word中插入origin的图表，一种是携带数据的,就是说点击它可以进入origin进行修改，这种适合文章还没定稿之前；另外一种直接就是图片格式的图表，无法进行数据修改，只能进行图片编辑，适合投稿的时候使用，这样别人就无法窥探你的数据。

1。

携带数据方式最简单的方法就是在origin图表页面直接按ctrl+c，然后在word里按ctrl+v，也就是万能的粘贴-复制=_=还可以点击origin菜单栏edit—copy page，然后在word里粘贴第三种方法稍微麻烦点，origin直接保存project,在word里插入-对象-由文件创建—浏览，选择刚刚保存的.opj格式的文件即可。

2。

图片格式origin菜单栏file-export page，保存的时候可以选择你要保存的类型,可以选择需要的格式，比如jpg、gif图片格式等，DPI分辨率一般设置为300就足够了。

（我用的中文绿色版的，嘿嘿)下面在word里直接插入图片，相信这一步大家都会，呵呵。

PS：用ORIGIN编制了一个曲线图,将图标添加进WORD里面之后，曲线中的汉字说明都变成了“？”。

解决方法是在origin中选择的汉字字体不是宋体,改为宋体就可以了另外，建议用高版本的origin2.origin软件如何对jpg图片添加文字首先把JPG图片导入origin中,在origin中新建个Layout，然后File >Im port Image……将图片导入到Layout，将图片调整好大小比例。

点击左侧工具栏上的“T”(Text Tool)按钮,在图片上你要插入文字的位置点击，此时可以输入文字了.修改完成后，File 〉Export Page 同样将图片导出即可3.origin如何在画出的曲线上取点，通过一组数据拟合出一条曲线，现在想在曲线上取点，并做标记可以点击Origin 左侧工具栏上的”田“ 工具图标，然后点击在你的曲线上，这样就选择了一个数据点,相应的X，Y 坐标值也会显示出来。

第一章Origin基础知识Origin是美国Microcal公司出的数据分析和绘图软件,现在的最高版本为7.0 特点：使用简单，采用直观的、图形化的、面向对象的窗口菜单和工具栏操作，全面支持鼠标右键、支持拖方式绘图等。

两大类功能：数据分析和绘图。

数据分析包括数据的排序、调整、计算、统计、频谱变换、曲线拟合等各种完善的数学分析功能。

准备好数据后，进行数据分析时,只需选择所要分析的数据,然后再选择响应的菜单命令就可.Origin的绘图是基于膜板的,Origin本身提供了几十种二维和三维绘图模板而且允许用户自己定制模板.绘图时,只要选择所需要的膜版就行。

用户可以自定义数学函数、图形样式和绘图模板；可以和各种数据库软件、办公软件、图像处理软件等方便的连接；可以用C等高级语言编写数据分析程序，还可以用内置的Lab Talk语言编程等。

一、工作环境1.1工作环境综述类似Office的多文档界面，主要包括以下几个部分：1、菜单栏顶部一般可以实现大部分功能2、工具栏菜单栏下面一般最常用的功能都可以通过此实现3、绘图区中部所有工作表、绘图子窗口等都在此4、项目管理器下部类似资源管理器，可以方便切换各个窗口等5、状态栏底部标出当前的工作内容以及鼠标指到某些菜单按钮时的说明工作表矩阵绘图1.2 菜单栏菜单栏的结构取决于当前的活动窗口工作表菜单绘图菜单矩阵窗口菜单简要说明：File文件功能操作打开文件、输入输出数据图形等Edit编辑功能操作包括数据和图像的编辑等，比如复制粘贴清除等，特别注意undo功能View视图功能操作控制屏幕显示,Plot绘图功能操作主要提供5类功能:1、几种样式的二维绘图功能，包括直线、描点、直线加符号、特殊线／符号、条形图、柱形图、特殊条形图／柱形图和饼图2、三维绘图3、气泡／彩色映射图、统计图和图形版面布局4、特种绘图，包括面积图、极坐标图和向量5、膜板：把选中的工作表数据到如绘图模板Column列功能操作比如设置列的属性，增加删除列等Graph图形功能操作主要功能包括增加误差栏、函数图、缩放坐标轴、交换X、Y轴等Data数据功能操作Analysis分析功能操作对工作表窗口：提取工作表数据；行列统计；排序；数字信号处理（快速傅里叶变换FFT、相关Corelate、卷积Convolute、解卷Deconvolute）；统计功能（T －检验）、方差分析（ANOA V）、多元回归（Multiple Regression）；非线性曲线拟合等对绘图窗口：数学运算；平滑滤波；图形变换；FFT；线性多项式、非线性曲线等各种拟合方法Plot3D 三维绘图功能操作根据矩阵绘制各种三维条状图、表面图、等高线等Matrix矩阵功能操作对矩阵的操作，包括矩阵属性、维数和数值设置，矩阵转置和取反，矩阵扩展和收缩，矩阵平滑和积分等Tools工具功能操作对工作表窗口：选项控制；工作表脚本；线性、多项式和S曲线拟合对绘图窗口：选项控制；层控制；提取峰值；基线和平滑；线性、多项式和S曲线拟合Format格式功能操作对工作表窗口：菜单格式控制、工作表显示控制，栅格捕捉、调色板等对绘图窗口：菜单格式控制；图形页面、图层和线条样式控制，栅格捕捉，坐标轴样式控制和调色板等Window窗口功能操作控制窗口显示Help帮助二、基本操作作图的一般需要一个项目Project来完成，File→New保存项目的缺省后缀为：OPJ自动备份功能：Tools→Option→Open／Close选项卡→“Backup Project Before Saving”添加项目：File→Append刷新子窗口：如果修改了工作表或者绘图子窗口的内容，一般会自动刷新，如果没有请Window→Refresh第二章简单二维图2-1输入数据一般来说数据按照X Y坐标存为两列，假设文件为sindata.dat,如下格式：X sin(x)0.0 0.0000.1 0.1000.2 0.1990.3 0.296…………输入数据请对准data1表格点右键调出如下窗口，然后选择Inport ASCII找到sindata.dat文件打开就行2-2、绘制简单二维图按住鼠标左键拖动选定这两列数据,用下图最下面一排按钮就可以绘制简单的图形，按从左到右三个按钮做出的效果分别如下:2-3设置列属性双击A列或者点右键选则Properties,这里可以设置一些列的属性。

1．利用origin计算利用origin可以进行整列数据的计算，方法为先选中要计算的数据列（或选中空的数据列），点鼠标右键，选择提示框中的“Set Column Value”，在提示框中编写计算公式即可（注意公式编写时与编写计算机程序中的计算公式相似，同时可通过改变提示框右上角的起始和终止位置即可控制只对选中列中的某些数据进行计算）。

（常用计算函数有：log(x，底)（任意底的对数），log10(x)（10为底的对数），ln（x）（自然对数），exp(x)（e的x次密）, power(x，密)（任意底的密），SQRT（x）（开平方））2．基本的作图方法及注意事项剪切速率的表示（字符上面加点），分两步完成，分别写出“γ”和“.”，再将“.”移动到“γ”上面相应位置，因为在origin内没有向公式编辑器一样的模版，可以得到字符上加点的字符。

用鼠标双击图中坐标，从出现的提示框中选中“Scale”栏，从中可以改变坐标的起始数值，相邻刻度间的变化数值，以及坐标的显示方式，如“Linear”就是普通的线性显示，“Log10”就是将坐标显示为以10为底的对数坐标。

当还有其它方式，不过最常用的是这里提到的两种。

当然，对数坐标也可先将数据计算成对数，然后显示方式就采用线性显示。

如果数据有断点，一般情况下作出的点线图也会在断点处断开（如下图），断点的连接，在origin5.0中利用“page control ”，而在origin7.0中利用“properties ” ，从中选中“display ”选项，将其中“Connect line across missing ”选中，就可使图通过断点相互连接（如下图）。

在origin7.0中，将鼠标置于图外空白处，点右键就可出来具有“properties ”选项的提示框。

Y A x i s T i t l eX Axis TitleB0510********Y A x i s T i t l eX Axis TitleB3．几个纵坐标510152025303540-2000200400600800100012001400 BY A x i s T i t l eX axis title0.00.20.40.60.81.0C 0246D要在一个图中画出具有两个或两个以上纵坐标的图形，可采用以下方法：先做出含有一个纵坐标的普通图，将鼠标置于图外空白处，点右键，从出现的提示框中选中“New Layer （Axes ）”工具栏，再从出现图选项中选择你想要添加的左标的方向（“上为X ＋左为Y ”，“上为X ＋右为Y ”，“上为X ”，“右为Y ”），如果只是增加纵坐标，即Y 轴，则选择“right Y ”就可以，选定后整个图呈现两层（在图的做上角有1和2两个小框，每次只能选中其中的一个框。

2、用Origin处理数据并作图Origin是一个功能强大的数据处理及作图软件，作出的专业图形也比较规范。

以下给出三个示例说明数据处理及作图步骤。

（1）用Origin处理饱和蒸气压测定实验数据及作图，步骤如下：①启动Origin程序，将大气压、实验所得沸点温度及对应的真空度（压力差）数据填入表格的A、B、C列中，然后输入公式计算D列（蒸气压/mmHg）的值，操作为左键点击选定D列，右键点击选择“Set Column Values”,在弹出－压力差”，本例为“767.65-col(C)”，如图1-3-7的对话框中输入计算公式“p大气所示，点击“OK”完成D列值的设置。

按此方法依次输入公式“1000/(col(B)+273.15)”和“log(col(D))”设置E列和F列的值，所得结果如图1-3-8所示。

图1-3-7 用Origin处理数据公式的设定图1-3-8 用Origin处理数据结果②对上述所得数据进行作图：点击菜单栏中的“Plot”，然后选择“Scatter”，弹出如图1-3-9所示对话框，在列表中选择所需列为X或Y，本例中以E列作为X，即选中E[Y]列，点击<->X键，如图1-3-9中箭头所示，F列作为Y，即选中F[Y]列，点击<->Y键，然后点击“OK”即给出散点图，如图1-3-10所示。

若要作多组散点图，可以在图1-3-9所示对话框中选定一组X，Y后点击Add，然后继续添加相应列为X和Y即可。

作散点图的方法也可以是先直接将E列设置为X，方法是选中E列，点击菜单栏中的“Column”→“Set as X”，即设为“E[X2]”，同时F列也变为“F[Y2]”，然后同时选中E[X2]列和F[Y2]列，点击菜单栏中的“Plot”，然后选择“Scatter”亦可得到图1-3-10所示结果。

图1-3-9 用Origin作图方法图1-3-10 用Origin作散点图结果然后对所得散点图进行线性拟合，方法是左键点击“Analysis”选择“Fit linear”，即得拟合的直线，并在右下端窗口给出了拟合后的线性方程，其斜率B、截距A以及相关性R等信息，如图1-3-11所示，如果右下端窗口未显示相关信息，则点击菜单栏中“View”→“Results Log”即可显示。
