origin使用技巧
1.同一X轴两个Y轴的方法是先建立一层，然后在层图标的右边右键点击添加新层的Linked Right Y，这样新建的图层就是同一X轴。
2.用Add and Arrange layer这个命令产生新图层会造成图片输出时出现一些问题，应该是软件的bug，排除方法是直接选用多屏图的模版建立空文件再添加趋势线，输出时就没有问题。
3.两层图如果Y轴全部在左边可以使用坐标轴属性对话框中的左边小框中点选某层右边为Y轴，左边的取消。
4.用上面的方法可以使图的四周框起来。
5.用EXCEL的数据作图时，可先作一个图，然后在图层上添加一层，再选定好数据作另一个图点击ADD PLOT来添加另一个曲线。
6.如果有三个座标轴，那么肯定有两个座标轴要在同一边，这两个座标轴在添加图层创建时都在默认位臵，是重叠的。
通过title & format属性页的axis 中把right改为%From rigth，在下面设定百分比就可以将座标轴平移开了。
7.通过使用Alalysis中的Smoothing工具可以把离散点浓缩为一条简单一些的曲线。
8.Date模式只要Excel中是标准格式，可以在Origin中互通用。
并且在作图显示数据时还会有Ticklables〃type〃Date右边还可有Display选项，可以改显示格式。
里面可选项custom自定义格式还可以在Tool〃Option中自已改。
9.Origin不能自动识别12小时与24小时制，所以在复制Date数据到Origin时要先在Excel中把列的数据类型转化为Date并且是2001-3-7 0:00格式（24小时格式），这样在Origin中才能连续的显示时间点的数据。
10.打开文件和保存文件在没有设臵选项设定时每次都指向程序内，非常麻烦。
可以在Option选项卡中更改Filelocation指令。
Track File Dialog Changes复选框意思是自动指标到上次打开过文件的路径，先取消这个设臵。
用Origin处理数据并作图
用Origin处理数据并作图Origin是一款功能强大的科学数据分析和绘图软件，广泛应用于各个学科领域。
本文将介绍如何使用Origin处理数据并作图，包括数据导入、数据处理、图表创建和图表编辑等内容。
一、数据导入1. 打开Origin软件，点击菜单栏的“File”选项，选择“Import”子菜单，然后选择数据文件的格式，如Excel、CSV等。
2. 在弹出的对话框中，选择要导入的数据文件，并点击“Open”按钮。
3. 在数据导入向导中，可以选择导入的数据范围、数据分隔符、数据类型等，根据实际需求进行设置。
4. 点击“Finish”按钮完成数据导入。
二、数据处理1. 在Origin的工作区中，可以看到导入的数据表格。
2. 可以使用Origin提供的数据处理功能，如数据筛选、数据排序、数据计算等。
点击菜单栏的“Analysis”选项，选择相应的数据处理功能进行操作。
3. 也可以使用Origin提供的公式编辑器，在数据表格中添加自定义的计算公式。
三、图表创建1. 在Origin的工作区中，选择要创建图表的数据列。
2. 点击菜单栏的“Plot”选项，选择要创建的图表类型，如散点图、线图、柱状图等。
3. 根据实际需求，设置图表的标题、轴标签、图例等属性。
4. 点击“OK”按钮，即可创建图表。
四、图表编辑1. 在Origin的工作区中，选中要编辑的图表。
2. 点击菜单栏的“Plot”选项，选择“Edit”子菜单，可以对图表进行编辑。
3. 可以修改图表的样式、颜色、线型等属性，以及添加数据标签、误差线等。
4. 还可以进行坐标轴的调整，如修改刻度范围、刻度间隔等。
五、图表导出1. 在编辑完成后，点击菜单栏的“File”选项，选择“Save As”子菜单，选择要导出的图表格式，如图片格式（JPEG、PNG等）或者矢量图格式（EPS、PDF等）。
2. 在弹出的对话框中，选择导出的文件路径和文件名，并点击“Save”按钮。

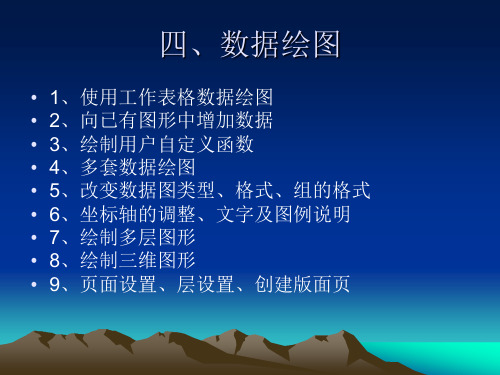

origin 简单操作
8、绘制三维图形
• Origin支持三种类型的三维图形，XYY工作 表格数据、XYZ工作表格数据、矩阵数据， 但是三维表面图只能由矩阵数据创建。 • P30,例：使用工作表格中的数据绘制XYZ 三维图(图1-23）
9、页面设置、层设置、创建版面页
• （1）页面设置：菜单Format/page（或在绘图窗口层标附 件双击），打开Plot Details对话框，可以设置页面大小、 显示模式及参数、页的颜色等。
（3）改变数据图组的格式
• 数据图组中的数据图相互关联，系统自动 用依次增加的颜色、连线类型、符号标记 等区别各个数据图。 • 双击组中数据图上的一点，打开Plot Detail 对话框，可以作相应的修改，如颜色、符 号、线的样式等。 • 在Group标签下，选择Independence（独 立）则可以取消组，各个图不再关联，可 以分别单独进行修改。
6、坐标轴的调整、文字及图例说明
• 坐标轴的调整：双击X或Y轴，打开 X(Y)Axes-Layer n对话框，可以在相应的标 签下调整坐标轴（7个标签），P21
Scale：坐标刻度
Title&Format：标题及格式 Grid Line：网格线
Break：轴断点
Tick Labels：主刻度标记 Minor Tick Labels：次刻度标记
Custom Tick Labels：设置刻度标记
• 文字 a.添加文本： b.添加直线、箭头、矩形等 c.要修改添加的图形：在上面双击，在打开的 对话框中进行修改 d.移动位置、改变大小：使用选取工具 图例说明：在绘图窗口直接会给出图例，双击 图例窗口可以对其进行修改，%（）括号内的 数字表示在数据表中的位置，所代表的数据名 称为工作表格中相应数据的名称，如B、C、D
ORIGIN使用指南
ORIGIN使用指南ORIGIN是一个多功能数据分析和图形绘制软件，由Microcal Software Inc.发布。
它在科学、工程和商业领域内广泛应用，可用于数据处理、统计分析、曲线拟合、实验设计等方面。
本文将向您介绍如何使用ORIGIN进行数据分析和图形绘制。
一、数据导入与处理1. 打开ORIGIN软件后，您可以通过多种方式导入数据，例如从存储在电脑上的文件中导入、从Excel中复制粘贴或者通过脚本导入。
2.导入数据后，您可以对数据进行一些基本的处理，例如删除无效数据、合并数据、添加公式计算列等。
二、图形绘制1.在ORIGIN中，您可以通过点击“绘图”选项卡来选择您所需要的图形类型，例如散点图、折线图、柱状图等。
2.在选择图形类型后，您可以通过点击“数据”选项卡来选择需要绘制的数据，然后在绘图页面上拖动鼠标来确定数据范围。
三、数据分析1.在ORIGIN中，您可以使用各种统计工具来对数据进行分析，例如查看数据的描述统计量、计算相关系数、进行ANOVA分析等。
2.在数据分析时，您可以使用ORIGIN提供的公式和函数进行计算，也可以自定义自己的函数。
3.ORIGIN还支持数据的透视分析，您可以通过点击“工具”选项卡中的“透视表”功能来创建透视表，对数据进行进一步的分析和展示。
四、曲线拟合1.在ORIGIN中，您可以使用曲线拟合工具对数据进行曲线拟合，找到最佳拟合曲线。
2.ORIGIN提供了多种常见的曲线拟合函数，例如线性拟合、多项式拟合、指数拟合等，您可以选择适合您数据的拟合函数。
3.在拟合过程中，ORIGIN会为您提供拟合结果的统计指标和图形展示，您可以通过这些指标来评估拟合的好坏。
五、实验设计1.在ORIGIN中，您可以使用实验设计工具来设计和分析实验。
2.ORIGIN支持多种实验设计方法，例如完全随机设计、阶梯设计、格点设计等。
3.在设计实验时，您可以通过设置因素和水平来构建实验方案，然后通过分析结果来评估不同因素对结果的影响。
使用origin绘图的简单教程
使用origin绘图的简单教程每年到修改论文的时候，发现很多同学不懂图形和数据处理，出来的图形惨不忍睹。
有的人想学没处学,有的根本不想学，最后的结果是研究生给本科生干活，老师给学生干活。
所以有空的时候，想以这种方式写一点数据处理技术,给自己的未来减负.1.Origin如何输出图表以及在word中如何插入在word中插入origin的图表，一种是携带数据的,就是说点击它可以进入origin进行修改，这种适合文章还没定稿之前；另外一种直接就是图片格式的图表，无法进行数据修改，只能进行图片编辑，适合投稿的时候使用，这样别人就无法窥探你的数据。
1。
携带数据方式最简单的方法就是在origin图表页面直接按ctrl+c，然后在word里按ctrl+v，也就是万能的粘贴-复制=_=还可以点击origin菜单栏edit—copy page，然后在word里粘贴第三种方法稍微麻烦点，origin直接保存project,在word里插入-对象-由文件创建—浏览，选择刚刚保存的.opj格式的文件即可。
2。
图片格式origin菜单栏file-export page，保存的时候可以选择你要保存的类型,可以选择需要的格式，比如jpg、gif图片格式等，DPI分辨率一般设置为300就足够了。
（我用的中文绿色版的，嘿嘿)下面在word里直接插入图片，相信这一步大家都会，呵呵。
PS：用ORIGIN编制了一个曲线图,将图标添加进WORD里面之后，曲线中的汉字说明都变成了“？”。
解决方法是在origin中选择的汉字字体不是宋体,改为宋体就可以了另外，建议用高版本的origin2.origin软件如何对jpg图片添加文字首先把JPG图片导入origin中,在origin中新建个Layout，然后File >Im port Image……将图片导入到Layout，将图片调整好大小比例。
点击左侧工具栏上的“T”(Text Tool)按钮,在图片上你要插入文字的位置点击，此时可以输入文字了.修改完成后，File 〉Export Page 同样将图片导出即可3.origin如何在画出的曲线上取点，通过一组数据拟合出一条曲线，现在想在曲线上取点，并做标记可以点击Origin 左侧工具栏上的”田“ 工具图标，然后点击在你的曲线上，这样就选择了一个数据点,相应的X，Y 坐标值也会显示出来。
用Origin处理数据并作图
2、用Origin处理数据并作图Origin是一个功能强大的数据处理及作图软件，作出的专业图形也比较规范。
以下给出三个示例说明数据处理及作图步骤。
（1）用Origin处理饱和蒸气压测定实验数据及作图，步骤如下：①启动Origin程序，将大气压、实验所得沸点温度及对应的真空度（压力差）数据填入表格的A、B、C列中，然后输入公式计算D列（蒸气压/mmHg）的值，操作为左键点击选定D列，右键点击选择“Set Column Values”,在弹出－压力差”，本例为“767.65-col(C)”，如图1-3-7的对话框中输入计算公式“p大气所示，点击“OK”完成D列值的设置。
按此方法依次输入公式“1000/(col(B)+273.15)”和“log(col(D))”设置E列和F列的值，所得结果如图1-3-8所示。
图1-3-7 用Origin处理数据公式的设定图1-3-8 用Origin处理数据结果②对上述所得数据进行作图：点击菜单栏中的“Plot”，然后选择“Scatter”，弹出如图1-3-9所示对话框，在列表中选择所需列为X或Y，本例中以E列作为X，即选中E[Y]列，点击<->X键，如图1-3-9中箭头所示，F列作为Y，即选中F[Y]列，点击<->Y键，然后点击“OK”即给出散点图，如图1-3-10所示。
若要作多组散点图，可以在图1-3-9所示对话框中选定一组X，Y后点击Add，然后继续添加相应列为X和Y即可。
作散点图的方法也可以是先直接将E列设置为X，方法是选中E列，点击菜单栏中的“Column”→“Set as X”，即设为“E[X2]”，同时F列也变为“F[Y2]”，然后同时选中E[X2]列和F[Y2]列，点击菜单栏中的“Plot”，然后选择“Scatter”亦可得到图1-3-10所示结果。
图1-3-9 用Origin作图方法图1-3-10 用Origin作散点图结果然后对所得散点图进行线性拟合，方法是左键点击“Analysis”选择“Fit linear”，即得拟合的直线，并在右下端窗口给出了拟合后的线性方程，其斜率B、截距A以及相关性R等信息，如图1-3-11所示，如果右下端窗口未显示相关信息，则点击菜单栏中“View”→“Results Log”即可显示。
第二章 Excel和Origin作图基础
标题、坐标、 坐标轴等都有 待调整
文字方向不 顺眼？！
将文字旋转角度由 270°改为90°
调整后的图形
Origin 三维图像绘制
1、三维散点图（3D ScatterPlot、3D Trajectory）和 XYY 3D Bars 、 3D Wall、 3D Ribbons、 3D Waterfall 由工 作表直接绘制； 2、其他3D图像（如： 3D Color Fill Surface、3D Color Map 等）则必须将工作表转换为矩阵方可绘制，否 则相应的3D绘图工具栏图标均为灰色（即表示该功 能不可用）; 3、关闭Speed Mode以提高图像解析度 ：Graph 菜单， Speed Mode 选 项 （ 针 对 Origin 8.0 版 本 ） ； Plot Details 窗口，（ Layer 子目录） Size/Speed 选项卡， Speed Mode，Skip Points if needed选项（针对Origin 7.0版本） 。
？-- 怎样判断相邻数据间是到底是用Tab键还是空 格键分隔呢？
数据没有被 分隔成列
选中匹配的分隔符 后数据被分隔成列
EXCEL电子表格的显示调整
单元格显示不全或过大
按左键不放拖拽
EXCEL 绘图
A（mg/cm2） 100 80 60 A（mg/cm2） 40 20 0 0 50 100 150 200 250
以氧化时间为X轴 100 80
增重量
60 40 20 0 0 50 100 150 氧化时间 200 250
以增重量为X轴 250 200
氧化时间
注意： Excel 默认 第一行或第一列作 为 X 轴数据源，若 要使第二列为 X 轴 数据源，必须注意 第一个单元格不能 含非数字字符，否 则所得的图像会不 正确。
Excel和Origin软件绘图方法与技巧
Cumulative Drain Discharge (cm2/cm)
8000 6000 4000
(a) Effect of Depth to Tile Drain 160 cm 150 cm 140 cm 130 cm 120 cm 110 cm 100 cm
2000
5000 4000 3000
多轴绘图Multiple Axis Plot
In comparison, Excel lacks the ability to handle data with missing values and only supports two Y axes at most.
轴中断绘图Date axis plot with X and Y axis break
3.0 2.5 2.0 1.5 1.0 0.5 0.0
12
Muscle Gill
24
48
96
168
Time (hr)
根据需要，可对坐标轴进行详细设置
对图中文本进行更详细的设置
设置文本框背景样式 设置文本框旋转度 字体样式
文本自定义窗口
文本预览窗口
这样，我们就得到了一张符合学术刊物出版的图样了
如何将图片运用到word中呢
• 下面以一个急性盐度胁迫对某对虾基因 表达影响实验的数据为例，简要介绍基 本的二维作图。
作图要求：在同一图中，采用黑白色调柱状图表示某基因在不同 时间段中，在对虾不同组织中的表达情况，并标示出误差棒。
第一步：按数据需要，增加需要的列数 （Add New Column）
然后进行数据输 入，或者直接导 入已有的数据
件 • 优点：使用简单，采用直观、图形化的、
面向对象的窗口菜单和工具操作，无缝链 接其他软件 • 更多： originlab/
Origin使用技巧
交互式图表
通过交互式图表，用户可以与图 表进行交互，例如缩放、平移、 筛选等操作，以便更好地探索和 分析数据。
THANKS FOR WATCHING
感谢您的观看
析的响应变量和因素变量，然后单击 “OK”按钮进行计算。Origin将自动进行 方差分析和多重比较，并生成统计摘要和图 形化结果，帮助用户理解各因素对响应变量的来自响。04 自动化与批处理
自动化绘图
自动化绘图
图表模板
通过编程语言如Python或C，调用 Origin的API进行自动化绘图，实现 快速、批量生成图表。
柱状图的绘制与美化
总结词
Origin提供了多种柱状图的绘制方式，包括垂直柱状图、水平柱状图和堆叠柱状图等，用户可以根据 需要进行选择和调整。
详细描述
在Origin中，用户可以选择数据和图表类型来创建柱状图。Origin提供了多种柱状图样式，如垂直柱 状图、水平柱状图和堆叠柱状图等。用户可以根据需要选择合适的图表类型。在创建图表后，用户可 以通过调整图表属性对柱状图进行美化，如改变颜色、添加数据标签等。
05 高级功能应用
3D图表的绘制
3D散点图
通过选择散点图类型，并设置X、 Y、Z轴的数据，可以绘制3D散点 图，展示三维空间中的数据分布。
3D曲面图
通过提供X、Y、Z轴的数据，可以 绘制3D曲面图，展示三维空间中 数据的连续变化。
3D柱状图
通过设置X、Y、Z轴的数据，可以 绘制3D柱状图，展示三维空间中数 据的离散分布。
创建自定义的图表模板，方便快速应 用到其他数据集，提高绘图效率。
动态图表
利用Origin的脚本编程功能，实现图 表参数的动态调整，如数据范围、颜 色、字体等。
批处理操作
通过交互式图表，用户可以与图 表进行交互，例如缩放、平移、 筛选等操作，以便更好地探索和 分析数据。
THANKS FOR WATCHING
感谢您的观看
析的响应变量和因素变量，然后单击 “OK”按钮进行计算。Origin将自动进行 方差分析和多重比较，并生成统计摘要和图 形化结果，帮助用户理解各因素对响应变量的来自响。04 自动化与批处理
自动化绘图
自动化绘图
图表模板
通过编程语言如Python或C，调用 Origin的API进行自动化绘图，实现 快速、批量生成图表。
柱状图的绘制与美化
总结词
Origin提供了多种柱状图的绘制方式，包括垂直柱状图、水平柱状图和堆叠柱状图等，用户可以根据 需要进行选择和调整。
详细描述
在Origin中，用户可以选择数据和图表类型来创建柱状图。Origin提供了多种柱状图样式，如垂直柱 状图、水平柱状图和堆叠柱状图等。用户可以根据需要选择合适的图表类型。在创建图表后，用户可 以通过调整图表属性对柱状图进行美化，如改变颜色、添加数据标签等。
05 高级功能应用
3D图表的绘制
3D散点图
通过选择散点图类型，并设置X、 Y、Z轴的数据，可以绘制3D散点 图，展示三维空间中的数据分布。
3D曲面图
通过提供X、Y、Z轴的数据，可以 绘制3D曲面图，展示三维空间中 数据的连续变化。
3D柱状图
通过设置X、Y、Z轴的数据，可以 绘制3D柱状图，展示三维空间中数 据的离散分布。
创建自定义的图表模板，方便快速应 用到其他数据集，提高绘图效率。
动态图表
利用Origin的脚本编程功能，实现图 表参数的动态调整，如数据范围、颜 色、字体等。
批处理操作
origin中文版作图的步骤
origin中文版作图的步骤
1、打开Origin软件，点击“新建”按钮，在弹出的“新工作簿”对话框中，输入工作簿名称，选择工作簿格式，点击“确定”按钮；
2、在新建的工作簿中，点击“插入”按钮，在弹出的“插入”对话框中，选择要插入的图表类型，点击“确定”按钮；
3、在新建的图表中，点击“数据”按钮，在弹出的“数据”对话框中，输入数据，点击“确定”按钮；
4、在新建的图表中，点击“样式”按钮，在弹出的“样式”对话框中，选择图表的样式，点击“确定”按钮；
5、在新建的图表中，点击“标题”按钮，在弹出的“标题”对话框中，输入图表的标题，点击“确定”按钮；
6、在新建的图表中，点击“图例”按钮，在弹出的“图例”对话框中，输入图例的内容，点击“确定”按钮；
7、在新建的图表中，点击“坐标轴”按钮，在弹出的“坐标轴”对话框中，设置坐标轴的样式，点击“确定”按钮；
8、在新建的图表中，点击“保存”按钮，在弹出的“保存”对话框中，输入文件名，选择文件格式，点击“保存”按钮。
