框架竖向荷载计算

  • 格式：doc
  • 大小：213.00 KB
  • 文档页数：11

六、⑤轴框架竖向荷载的内力计算—分层法

(一) 框架计算简图 （见上页）

1．1 初定梁、柱截面

主梁截面：由h=（1/8~1/12）L (L=4.2 /4.6) b=(1/2~1/3)h

取主梁截面：bxh=250x500 悬臂梁截面：bxh=250x500/450

柱截面：估算轴力N，N=受荷面积S x20KN/M2x层数

标准层柱的受荷面积：(m2)

Sz1=4/2x4.2/2+2.6/2x1.5=6.15

Sz2=4/2x4.2/2+(4/2+2.6/2)x4.6/2=11.79

Sz3=(4/2+2.6/2)x4.6/2+(4/2+2.6/2)x1.5=12.54

第九层柱的受荷面积：(m2) Sz1= Sz2=1/4x2.6x4.2=2.73

各楼层各柱所受轴力－表（ＫＮ）

楼层 柱 轴力=Sx20x层数

1 E 6.15x20x9=1107

D 11.79x20x9=2122.2

B 12.54x20x9=2257.2

2 E 6.15x20x8=984

D 11.79x20x8=1886.4

B 12.54x20x8=2006.4

3 E 6.15x20x7=861

D 11.79x20x7=1650.6

B 12.54x20x7=1755.6

4 E 6.15x20x6=738

D 11.79x20x6=1414.8

B 12.54x20x6=1504.8

5 E 6.15x20x5=615

D 11.79x20x5=1179

B 12.54x20x5=1254

6 E 6.15x20x4=492

D 11.79x20x4=943.2

B 12.54x20x4=1003.2

7 E 6.15x20x3=369

D 11.79x20x3=707.4

B 12.54x20x3=752.4

8 E 6.15x20x2=246

D 11.79x20x2=471.6

B 12.54x20x2=501.6

9 E 6.15x20x1=123

D 11.79x20x1=235.8

根据:轴力表以及轴压比N/Acfc≤0.8 (fc=11.9N/mm2)

底层柱Ac≥400x500

顶层柱Ac≥350x450

以及每隔两层变截面的原则

估算各层柱的截面尺寸如下表 （bxh, mm）

楼层数 E柱截面 D柱截面 B柱截面

1~2 400x500 450x500 500x550

3~4 350x450 400x450 450x500

5~6 350x450 350x450 400x450

7~8 350x400 350x400 350x400

9 300x350 300x350

1．2 惯性矩 (矩形:Ｉ＝1/12bh3 mm4)

梁 截面形式 惯性矩Ｉ 截面尺寸 惯性矩值

ED梁 Ｌ型 １.５Ｉ 250x500 3.9x109

DB梁 T型 ２Ｉ 250x500 5.2x109

悬臂梁 T型 ２Ｉ 250x500 5.2x109

楼层数 柱 截面形式 截面尺寸 惯性矩Ｉ

１～２ Ｚ１ 矩形 400x500 4.17x109

Ｚ２ 矩形 450x500 4.69x109

Ｚ３ 矩形 500x550 6.93x109

３～４ Ｚ１ 矩形 350x450 2.66x109

Ｚ２ 矩形 400x450 3.04x109

Ｚ３ 矩形 450x500 4.69x109

５～６ Ｚ１ 矩形 350x450 2.66 x109

Ｚ２ 矩形 350x450 2.66x109

Ｚ３ 矩形 400x450 3.04x109

７～８ Ｚ１ 矩形 350x400 1.87x109

Ｚ２ 矩形 350x400 1.87x109

Ｚ３ 矩形 350x400 1.87x109

９ Ｚ１ 矩形 300x350 1.07x109

Ｚ２ 矩形 300x350 1.07x109

、荷载计算 （标准值）

2.1楼板的荷载计算 （标准值）

1、顶层楼板的荷载计算（标准值）(单位：KN/M2 ）

板块： WB1、WB2、WB3、WB4、WB5 第九层WB6

隔热层： 25x0.02x1=0.5

面层： 0.5 0.5

防水层： 0.4 0.4

结构板重： 25x0.1=2.5 2.5

天花抹灰： 17x0.015=0.26 0.26

总恒荷载g： 0.5+0.5+0.4+2.5+0.255=4.16 0.5+0.4+2.5+0.255=3.66

活荷载q： 2.5 0.5

总荷载P：

（标准值）

4.155+2.5=6.66

3.655+0.5=4.16

2、标准层楼板的荷载计算（标准值）(单位：KN/M2 ）

板块： B2、B3、B7 B8、B9、B12 B6

面层： 0.5 0.5 0.5

结构板重： 25x0.1=2.5 2.5 2.5

底层抹灰： 17x0.015=0.26 0.26 0.26

总恒荷载g： 0.5+2.5+0.255=3.26 3.26 3.26

活荷载q： 2.5 1.5 2.0

总荷载P：

（标准值）

3.225+2.5=5.73

3.255+1.5=4.76

3.255+2=5.26 2.2 顶层框架梁KL5荷载计算

2.2—1 第九层框架梁KL5荷载计算

1、 KL5—2荷载计算：

（1）均布荷载： ( KN/M )

梁自重：25x0.4x0.2+0.02x0.4x17x2=2.27

WB6传荷载：0.5x4.16x2.6=5.4

总荷载： P=2.27+5.4=7.67 ①

（2）剪力 ：( KN )

KL9—5荷载计算：( KN/M )

梁自重：25x0.4x0.2+0.02x0.4x17x2=2.27

KL9—5传来剪力：F1=0.5x2.27=1.14 KN ②

同理，KL8—5传来剪力：F2=1.14 KN ②

2.2—2 第八层框架梁KL5荷载计算

１、 框架梁KL5—2的荷载计算

（1）均布荷载：( KN/M )

梁自重：25x0.5x0.25+0.02x0.5x17x2=3.47

墙重：19x0.12x2.2+17x0.02x2.2x2=5.70

WB1传荷载： =a/l0=2/4.2=0.476

P12=(1—2x0.4762+0.4763)x6.66x4/2=8.65

总荷载：P=3.47+5.70+8.65=17.82 ③

（2）剪力：( KN )

KL9—4的荷载计算：( KN/M )

梁自重：25x0.5x0.25+0.02x0.5x17x2=3.47

女儿墙重：19x１.２x0.12+0.5x1.2+17x0.02x1.2=3.75

WB1传荷载：5/8x6.66x0.5x4=8.33

总荷载：P=3.47+3.75+8.33=15.55

KL9—5的荷载计算：( KN/M)

梁自重：25x0.5x0.25+0.02x0.5x17x2=3.47

墙重：19x2.2x0.18+17x0.02x2.2x2=9.02

总荷载：P=3.47+9.02=12.49

KL8—4的荷载计算：( KN/M )

梁自重：25x0.5x0.25+0.02x0.5x17x2=3.47

WB1传荷载：5/8x6.66x0.5x4=8.33

WB2传荷载：5/8x6.66x0.5x4=8.33

总荷载：P=3.47+8.33x2=20.13

KL8—5的荷载计算：( KN/M )

梁自重：25x0.5x0.25+17x0.02x0.5x2=3.47

WB3传荷载：5/8x6.66x0.5x2.6=5.41

梯板传来荷载：0.5x9.57x3=14.36

总荷载：P=3.47+5.41+14.36=23.24

KL9—4传来剪力：F1=0.5x15.55x4=31.10 KN

KL9—5传来剪力：F2=0.5x12.49x2.6=16.24KN

KL8—4传来剪力：F3=0.5x20.13x4=40.26 KN

KL8—5传来剪力：F4=0.5x23.24x2.6=30.21KN

KL5—2左端剪力F=F1+F2=31.10+15.7=47.34 KN ④

KL5—2右端剪力F=F3+F4=40.26+30.21=70.47 KN ⑤

２、框架梁KL5—1的荷载计算 （KN/M）

（1）均布荷载：( KN/M )

梁自重：25x0.5x0.25+0.02x0.5x17x2=3.47

WB2传恒载：=a/l0=2/4.6=0.435

P2=(1—2x0.4352+0. 0.4353)x6.66x４/2=9.38

WB3传恒载： =a/l0=1.3/4.6=0.283

P3=(1—2x0. 2832+0. 0. 2833)x6.66x2.6/2=7.47

总荷载：P=3.47+9.38+7.47=20.32 ⑥

（2）剪力：( KN )

KL7—4的荷载计算：( KN/M )

梁自重：25x0.5x0.25+0.02x0.5x17x2=3.47

WB2传荷载：5/8x6.66x0.5x4=8.33

WB4传荷载：0.5x6.66x4=13.32

总荷载：P=3.47+8.33+13.32=25.12

KL7—5的荷载计算：( KN/M )

梁自重：25x0.5x0.25+0.02x0.5x17x2=3.47

WB3传荷载：5/8x6.66x0.5x2.6=5.41

WB5传恒载： =a/l0=0.75/2.6=0.288

P5=(1—2x0. 2882+0. 0. 2883)x6.66x1.5/2=4.29

总荷载：P=3.47+5.41+4.29=13.17

合集下载

附着式升降脚手架竖向主框架计算

附着式升降脚手架竖向主框架计算

附着式升降脚手架竖向主框架计算

㈠结构说明

竖向主框架是由主框架单元节组装而成的。单元节包括主框架下节、主框架上节和主框架加长节。每一单元节均是利用导轨立杆、外立杆、小横杆、廊道斜杆、节点板和M20螺栓连接而成的定型框架。根据具体工程选用主框架单元节。

每一单元节外排立杆一根；内排立杆两根（导轨简化为一根立杆），其中心间距为0.25ｍ。竖向主框架的内、外立杆中心距为0.75ｍ，大横杆的模数高度（即安装后的步高）为2.0ｍ，竖向主框架的上端防护栏杆高度1.5ｍ。

竖向主框架单元节之间的连接采用同样的连接方法。内外排立杆采用套接，利用螺栓连接的方法。

㈡计算说明

1.竖向主框架杆件轴线在一个平面内相交于一点且承受跨度为6.0ｍ的一榀架体的荷载。

2.在使用工况下，竖向主框架与导向件有四处附着，包括上、下每层一个导轮组即四个导轮组和四道限位锁；导向件与每个楼层均有一根穿墙螺栓与结构附着。

在升降工况下，提升电动葫芦承载，荷载包括恒载和作业层上0.5ＫN／ｍ2的施工荷载。

3.从荷载分析可知，竖向主框架承担荷载在使用工况下最大，因此，着重验算使用工况下的强度与稳定。

根据《附着式升降脚手架设计和使用管理办法》的规定，使用工况下，每层应设附着支承装置。对应导轨框架式爬架，在计算简图中，将上、下四个导轮组作为四个支座，其中导轮组可承受水平风荷载的作用，限位锁主要承受垂直荷载，但也可承受部分水平风荷载的作用。

作为竖向主框架每个支座，风荷载作用下的支座反力按照弯矩分配法进行计算。

综上，竖向主框架按照平面内单片进行内力分析计算；计算简化是根据可能出现的最不利情况进行的偏于安全的简化，根据上述简化求出的支座反力和最大弯矩、剪力、轴力的截面进行最不利组合，验算强度和稳定。

㈢结构尺寸及简化计算简图【参见附图（4）】

竖向主框架的总高度（不加防护杆）12.6ｍ，防护杆按1.8米计算,内外排立杆中心距0.75ｍ，组装后步高2ｍ，最上一个导轮组以上的架体悬臂部分高度4ｍ，小于4.5ｍ。

4-竖向荷载作用下框架内力计算

4-竖向荷载作用下框架内力计算

4竖向荷载作用下框架内力计算

4. 1横向框架计算单元

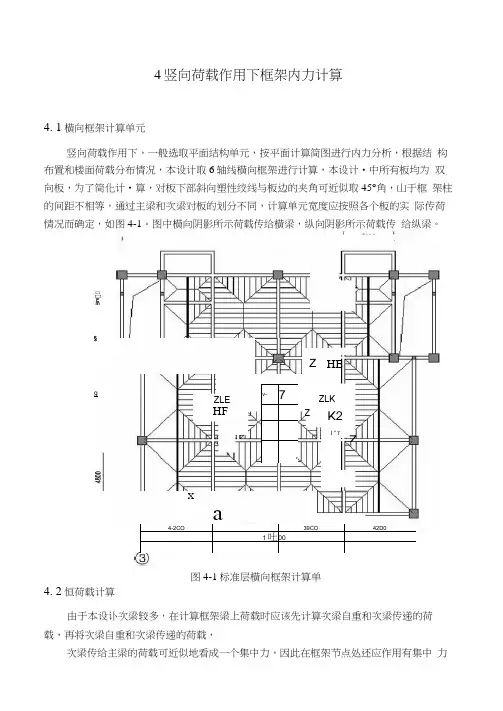

竖向荷载作用下，一般选取平面结构单元，按平面计算简图进行内力分析，根据结 构布置和楼面荷载分布情况，本设计取6轴线横向框架进行计算，本设计•中所有板均为 双向板，为了简化计•算，对板下部斜向塑性绞线与板边的夹角可近似取45°角，山于框 架柱的间距不相等，通过主梁和次梁对板的划分不同，计算单元宽度应按照各个板的实 际传荷情况而确定，如图4-1。图中横向阴影所示荷载传给横梁，纵向阴影所示荷载传 给纵梁。

4. 2恒荷载计算

由于本设讣次梁较多，在计算框架梁上荷载时应该先计算次梁自重和次梁传递的荷

载，再将次梁自重和次梁传递的荷载，

次梁传给主梁的荷载可近似地看成一个集中力，因此在框架节点处还应作用有集中 力'24CI0 3CC0 3M0 i

1 1

'v- 7

*

4-2CO 39CO 42D0

1吐 00

Z HE

ZLK

K2 - Z I " T

X a 吕 E m

Z §

HF ZLE g

图4-1标准层横向框架计算单元 矩。

4. 2.1标准层次梁恒荷载计算

1、5或7轴线次梁上线荷载

1) AB跨的次梁上的荷载分布如图4-2所示。

图4-1 AB跨的次梁上的荷载分布

次梁自重：q、、= 25kN/in x 0.25/H X 0.50m = 3.13kNIm ；

根据《实用建筑结构静力计算手册》(笫二版)，对于双向板楼面荷载传递按45°塑 性绞线方向分为三角形荷载和梯形荷载，三角形荷载和梯形荷载均折算成等效均布面荷 载。

三角形荷载:L，梯形荷载:(l-2a2+a3)^,其中，。

对于BC跨中有三角形荷载和梯形荷载同时在同一跨中出现，按理应该按照结构力 学的方法进行求解，但为了简化汁算，本设计中的三角形荷载和梯形荷载按上述方法计 算，且按上述方法计算的荷载也能满足工程精度要求。

a, = 2100 mm/4^0 mm = 0.44 ；

4 荷载计算及计算简图

4 荷载计算及计算简图

荷载计算及计算简图

11 4 荷载计算及计算简图

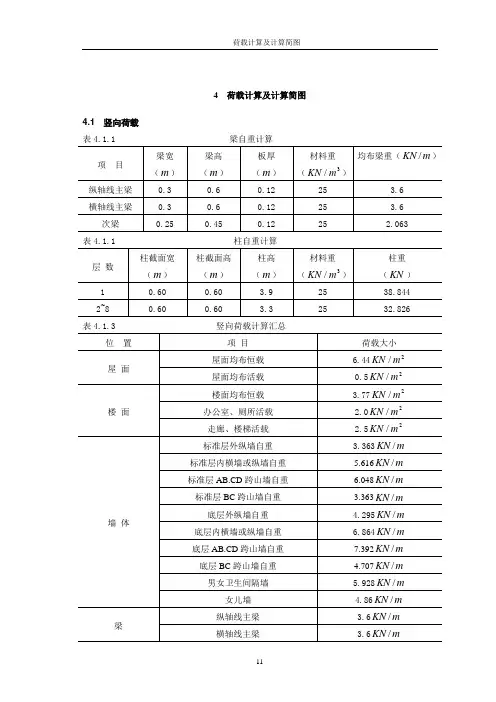

4.1 竖向荷载

表4.1.1 梁自重计算

项 目 梁宽

（m） 梁高

（m） 板厚

（m） 材料重

（3/mKN） 均布梁重（mKN/）

纵轴线主梁 0.3 0.6 0.12 25 3.6

横轴线主梁 0.3 0.6 0.12 25 3.6

次梁 0.25 0.45 0.12 25

2.063

表4.1.1 柱自重计算

层 数 柱截面宽

（m） 柱截面高

（m） 柱高

（m） 材料重

（3/mKN） 柱重

（KN）

1 0.60 0.60 3.9 25 38.844

2~8 0.60 0.60 3.3 25 32.826

表4.1.3 竖向荷载计算汇总

位 置 项 目 荷载大小

屋 面 屋面均布恒载 6.442/mKN

屋面均布活载 0.52/mKN

楼 面 楼面均布恒载 3.772/mKN

办公室、厕所活载 2.02/mKN

走廊、楼梯活载 2.52/mKN

墙 体 标准层外纵墙自重 3.363mKN/

标准层内横墙或纵墙自重 5.616mKN/

标准层AB.CD跨山墙自重 6.048mKN/

标准层BC跨山墙自重 3.363mKN/

底层外纵墙自重 4.295mKN/

底层内横墙或纵墙自重 6.864mKN/

底层AB.CD跨山墙自重 7.392mKN/

底层BC跨山墙自重 4.707mKN/

男女卫生间隔墙 5.928mKN/

女儿墙 4.86mKN/

梁 纵轴线主梁 3.6mKN/

横轴线主梁 3.6mKN/ 重庆大学本科学生毕业设计

12 次梁 2.063mKN/

楼、屋面荷载按照图4.1.1所示导荷方式传递到相应框架梁上。

竖向荷载作用下的框架结构内力计算的结点法

竖向荷载作用下的框架结构内力计算的结点法

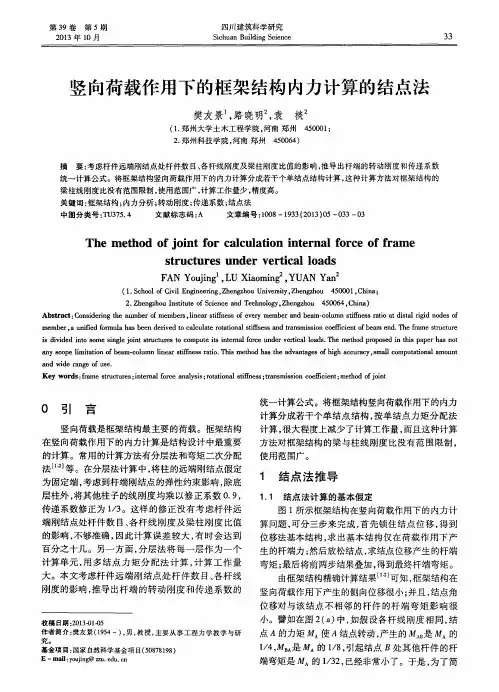

第３９卷第５期　２０１３年１０月　四川建筑科学研究　Ｓｉｅｈｕａｎ　Ｂｕｉｌｄｉｎｇ　Ｓｃｉｅｎｃｅ　３３　
