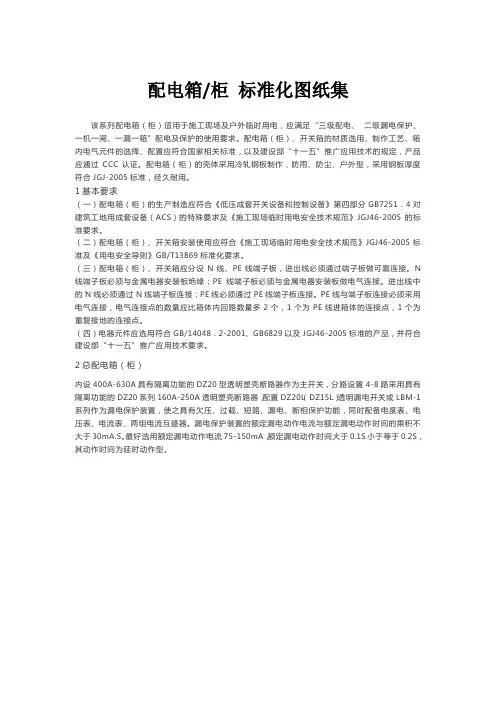

配电箱/柜 标准化图纸集
该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、 二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC认证。配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。
1基本要求
（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。
（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。
（三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。
（四）电器元件应选用符合GB/14048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。
2总配电箱（柜）
内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配置DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互盛器。漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。最好选用额定漏电动作电流75-150mA，额定漏电动作时间大于0.1S小于等于0.2S，其动作时间为延时动作型。

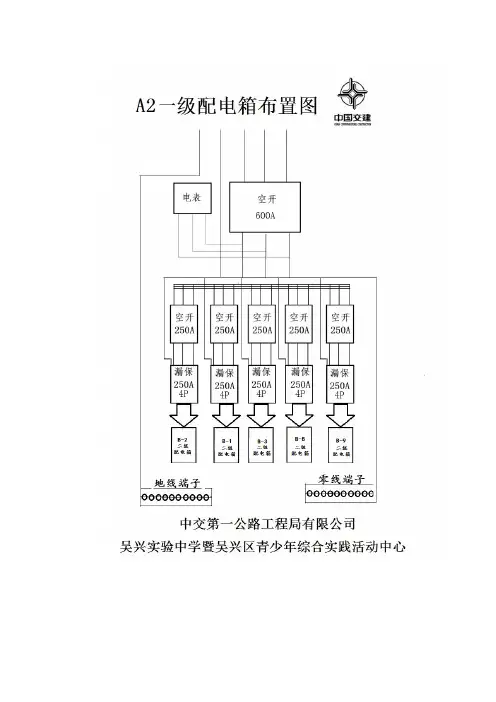

配电箱配置图1
⼀、配电箱及开关箱的设置1、配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实⾏三级配电。
配电系统宜使三相负荷平衡。220V或380V单相⽤电设备宜接⼊220/380V三相四线系统；当单相照明线路电流⼤于30A时，宜采⽤220/380V 三相四线制供电。
室内配电柜的设置应符合《施⼯现场临时⽤电安全技术规范》GJG46-2005第6.1节的规定。2、总配电箱以下可设若⼲分配电箱；分配电箱以下可设若⼲开关箱。
总配电箱设在靠近电源的区域，分配电箱应设在⽤电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式⽤电设备的⽔平距离不宜超过3m。3、每台⽤电设备必须有各⾃专⽤的开关箱，严禁⽤同⼀个开关箱直接控制2台及2台以上⽤电设备（含插座）。
4、动⼒配电箱与照明配电箱宜分别设置。当合并设置为同⼀配电箱时，动⼒和照明应分路配电；动⼒开关箱与照明开关箱必须分设。
5、配电箱、开关箱周围应有⾜够2⼈同时⼯作的空间和通道，不得堆放任何妨碍操作、维修的物品，不得有灌⽊、杂草。
6、配电箱、开关箱应采⽤冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2-2.0mm，其中开关箱箱体钢板厚度不得⼩于1.2mm，配电箱箱体钢板厚度不得⼩于1.5mm，箱体表⾯应做防腐处理，标识标签应清楚，易识别。8、配电箱、开关箱应装设端正、牢固。固定式配电箱、开关箱的中⼼点与地⾯的垂直距离应为1.4-1.6m。移动式配电箱、开关箱应装设在坚固、稳定的⽀架上。其中⼼点与地⾯的垂直距离宜为0.8-1.6m。9、配电箱、开关箱内的电器应先安装在⾦属或⾮⽊质阻燃绝缘电器安装板上，然后⽅可整体紧固在配电箱、开关箱箱体内，标识标签应清楚，易识别。
⾦属电器安装板与⾦属箱体应做电⽓连接。10、配电箱、开关箱内的电器应按其规定位置紧固在电器安装板上，不得歪斜和松动。
11、配电箱的电器安装板上必须分设N线端⼦板和PE线端⼦板。N线端⼦板必须与⾦属电器安装板绝缘；PE线端⼦板必须与⾦属电器安装板做电⽓连接。
1 一级、二级、三级配电箱详细分析
一级、二级、三级配电箱临时用电量是指某个地方需要用电，一级配电箱是指从变压器引入三相电源、接地线、零线。二次配电箱；是从一级配电箱的电源线到临时用电，三级配电箱；是电气设备本身的控制柜。免费点击这里.
什么是一级、二级、三级配电箱
临时用电是指某处施工需要用电，一次配电箱是从变压器引入三相电源、接地线、零线。
二次配电箱；即从一次配电箱的电源线到临时用电，
三级配电箱；是电气设备本身的控制柜。点击此处免费下载施工技术资料
一级配电箱：施工配电柜用于施工现场的施工，是针对施工现场的特殊情况而专门设计的，符合建设部门的有关施工用电规范和标准。整套产品可形成完整的施工用电三级保护体系，达到一机一闸一保护的目的，非常适合各类达标工程。一级柜采用下进下出，正面开门。主母线由铜排连接，内部有良好的接触和计量系统。安全美观，防雨箱顶部适合野外作业。
三级配电：即在总配电箱下方设置一个配电箱，在配电箱下方设置一个开关箱，形成三级配电。“两级保护”主要是指采取漏电保护措施。除了在末级开关箱内安装漏电保护器外，还应在上级配电箱或总配电箱内安装一级漏电保护器，这样总体上形成两级保护。“一机一开关
2 一漏电一箱一锁”的原则是指严禁同一台开关柜直接控制两个或两个以上的电气设备(包括插座)。
二次配电箱：
适用于施工现场的施工用电，是针对施工现场的特殊情况专门设计的，符合建设部门的相关施工用电标准。整套产品可以形成完整的施工用电三级保护体系，达到一机一闸一保护的目的。副箱采用内外门设计，外部喷塑。安全美观，防雨箱顶部适合野外作业。
二次配电箱应放置在离地面1.5M的地方
主开关60A——DZ47-63 100A
照明开关16A——DZ47-63 16A两相漏电开关
1.5p-20a——dz47-63 20a空调两相漏电开关
电热水器8000W洗衣机——DZ47-63 60A两相漏电开关(因为没有40A开关，只有32A开关)
word
1 / 34
三相四线供电时局部TN-S接零保护系统零线N、PE引出示意图
(引出线形成三相五线制TN—S接零保护系统)
L1L2L3 N
重复接地
接地极L50X5
PE (接地极L50X5热镀锌
角钢=2.5m不少于3处)
DK
接地极L50X5
RCD
word
2 / 34
接地极L50X5
L1 L2 L3 N PE
接地极L50X5
YJ-01 总配电箱系统接线图
注：本箱由终端型箱变引入
正面
YV-3*240+2*120-TC word
3 / 34
HR5-630/30YV-3*240+2*120-TC
裸母线
N-端子排
DZ20L-630/4300YJLV3*240+2*120(修理房)
CBM1-800/3300BLV3*185+1*120(空压机)
3LA3LB
N
PE-端子排
PE 接地极
背面
YJLV-3*240-2*120
HR5-400/30
裸母线 word
4 / 34
HR5-400/30
裸母线
N-端子排 DZ20L-400/3300
