关于零线、火线、地线、单相电、三相电
两相中国不使用。三相五线制 是指A、B、C、N和PE线，其中，PE线是保护地线，也叫安全线，是专门用于接到诸如 设备外壳等保证用电安全之用的。PE线在供电变压器侧和N线接到一起，但进入用户 侧后绝不能当作零线使用，否则，发生混乱后就与三相四线制无异了。由于这种混乱 容易让人丧失警惕，可能在实际中更加容易发生触电事故。零线与PE线的根本区别在于：零 线构 成回路，PE线仅起保护作用。现在民用住宅供电已经规定要使用三相五线制，如果你的不 是，可以要求整改。为了安全，要斩钉截铁地要求使用三相五线制！
8800W
。用户在使用这种电表时，可根据需要到电业部门调节功率设置。
2、三相电知识
2.1三相电负载的接法分为三角形接法和Y形接法。三角形接法的负载引线为三条
火线和一条地线，三条火线之间的电压为380V，任一火线对地线的电压为220V；
Y
形接法的负载引线为三条火线、一条零线和一条地线，三条火线之间的电压为
15
16
17
18
上图是双电源开关柜
上图是双电源开关柜 19
20
左图是变频器柜子
上图是双电源开关柜 21
上图是变压器柜
上图是双电源开关柜
22
23

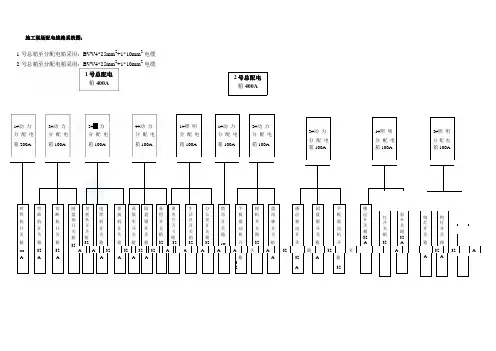

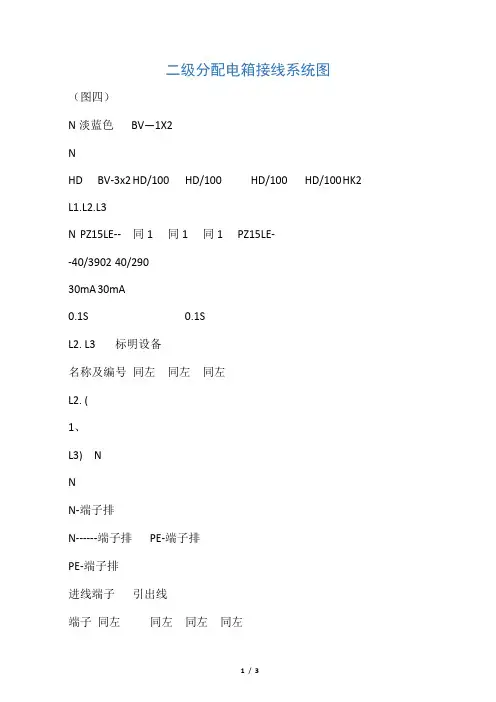

电气原理图
24
7
8
9
以上图分三组,都是三相电
10
左图为控制开关
右图是电表箱接线方式
11
12
13
关于零线、火线、地线、单相电、三相电
零线： 通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连
接在一起称中性线也叫"零线"。叫零线的原因是三相平衡时刻中性线中没有电流通过 了，再就是它直接或间接的接到大地，跟大地电压也接近零。三相四线制: 低压配电 网中，输电线路一般采用三相四线制，其中三条线路分别代表A,B,C三相，另一条是 中性线N（如果该回路电源侧的中性点接地，则中性线也称为零线(老式叫法，应逐渐 避免，改称PEN)，如果不接地，则从严格意义上来说，中性线不能称为零线）。在 进入用户的单相输电线路中，有两条线，一条我们称为相线L，另一条我们称为中线 N，中线正常情况下要通过电流以构成单相线路中电流的回路。而三相系统中，三相 平衡时，中性线（零线）是无电流的，故称三相四线制；在380V低压配电网中为了 从380V线间电压中获得220V相间电压而设N线，有的场合也可以用来进行零序电流 检测，以便进行三相供电平衡的监控。配电室变压器输出三根火线、一根中性线（接 地则也称为为零线）。三根火线（相线）每一根与零线是220v称单相。火线与火线 为双相（两相）380v。三根火线全使用为三相，每两根都是380v。由一条火线与一 条零线组成的电路称为单相电路。由三条火线组成的电路称为三相电路。
