模拟电路故障验证法
模拟电路故障验证法是一种常用的电路故障诊断方法。
其基本思想是将电路中的信号源和负载看做是系统的输入和输出，通过对输入输出信号的比较，确定电路是否存在故障。
该方法主要包括以下步骤： 1. 建立电路模型：根据电路图，建立电路模型，包括元器件参数、布局信息等。
2. 生成输入信号：根据电路的工作原理，生成相应的输入信号。
3. 进行仿真计算：利用电路仿真软件，对电路模型进行仿真计算，得到电路的输出信号。
4. 对比分析：将仿真输出信号与预期输出信号进行对比分析，确定电路是否存在故障。
5. 故障诊断：如果存在故障，根据对比分析结果，进一步确定故障位置和类型，并进行修复。
模拟电路故障验证法具有准确性高、易于操作、成本低等优点，是一种常用的电路故障诊断方法。
在实际工程中，可以结合其他诊断方法，如信号追踪法、电路断路法等，进行电路故障的全面诊断。
- 1 -。

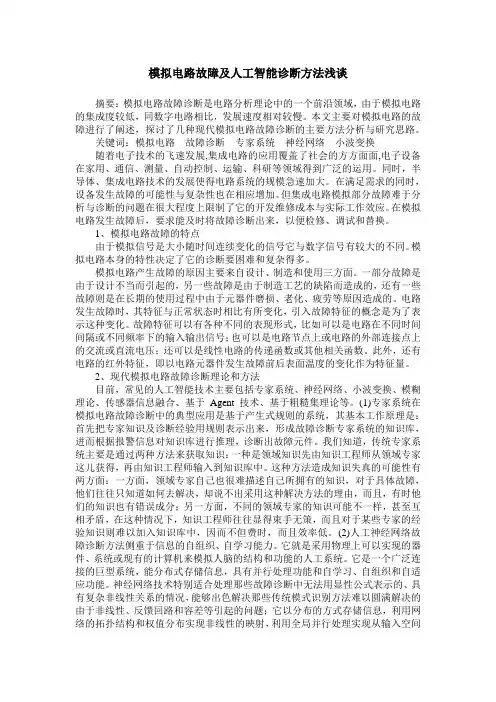

模拟电路故障及人工智能诊断方法浅谈摘要：模拟电路故障诊断是电路分析理论中的一个前沿领域，由于模拟电路的集成度较低，同数字电路相比，发展速度相对较慢。
本文主要对模拟电路的故障进行了阐述，探讨了几种现代模拟电路故障诊断的主要方法分析与研究思路。
关键词：模拟电路故障诊断专家系统神经网络小波变换随着电子技术的飞速发展,集成电路的应用覆盖了社会的方方面面,电子设备在家用、通信、测量、自动控制、运输、科研等领域得到广泛的运用。
同时，半导体、集成电路技术的发展使得电路系统的规模急速加大。
在满足需求的同时，设备发生故障的可能性与复杂性也在相应增加。
但集成电路模拟部分故障难于分析与诊断的问题在很大程度上限制了它的开发维修成本与实际工作效应。
在模拟电路发生故障后，要求能及时将故障诊断出来，以便检修、调试和替换。
1、模拟电路故障的特点由于模拟信号是大小随时间连续变化的信号它与数字信号有较大的不同。
模拟电路本身的特性决定了它的诊断要困难和复杂得多。
模拟电路产生故障的原因主要来自设计、制造和使用三方面。
一部分故障是由于设计不当而引起的，另一些故障是由于制造工艺的缺陷而造成的，还有一些故障则是在长期的使用过程中由于元器件磨损、老化、疲劳等原因造成的。
电路发生故障时，其特征与正常状态时相比有所变化，引入故障特征的概念是为了表示这种变化。
故障特征可以有各种不同的表现形式，比如可以是电路在不同时间间隔或不同频率下的输入输出信号；也可以是电路节点上或电路的外部连接点上的交流或直流电压；还可以是线性电路的传递函数或其他相关函数。
此外，还有电路的红外特征，即以电路元器件发生故障前后表面温度的变化作为特征量。
2、现代模拟电路故障诊断理论和方法目前，常见的人工智能技术主要包括专家系统、神经网络、小波变换、模糊理论、传感器信息融合、基于Agent技术、基于粗糙集理论等。
(1)专家系统在模拟电路故障诊断中的典型应用是基于产生式规则的系统，其基本工作原理是：首先把专家知识及诊断经验用规则表示出来，形成故障诊断专家系统的知识库，进而根据报警信息对知识库进行推理，诊断出故障元件。
