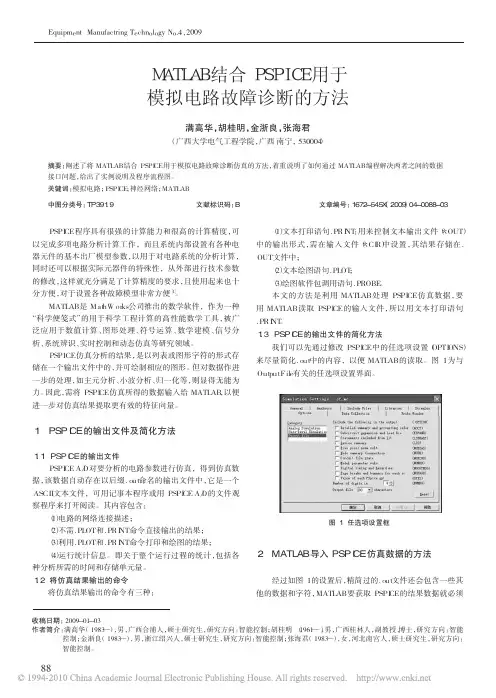

用Matlab的模拟电路故障诊断神经网络方法

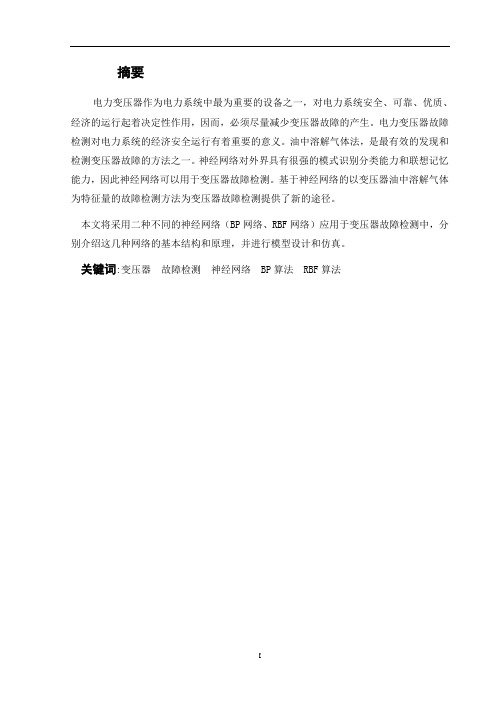

摘要电力变压器作为电力系统中最为重要的设备之一，对电力系统安全、可靠、优质、经济的运行起着决定性作用，因而，必须尽量减少变压器故障的产生。

电力变压器故障检测对电力系统的经济安全运行有着重要的意义。

油中溶解气体法，是最有效的发现和检测变压器故障的方法之一。

神经网络对外界具有很强的模式识别分类能力和联想记忆能力，因此神经网络可以用于变压器故障检测。

基于神经网络的以变压器油中溶解气体为特征量的故障检测方法为变压器故障检测提供了新的途径。

本文将采用二种不同的神经网络（BP网络、RBF网络）应用于变压器故障检测中，分别介绍这几种网络的基本结构和原理，并进行模型设计和仿真。

关键词:变压器故障检测神经网络 BP算法 RBF算法Abstractas the most important part of the power system equipment,the power transformer to the safety of the electricity system, reliable and high quality, and the operation of the economy plays a decisive role, therefore, we must try to reduce the of transformer faults. Power transformer of electric power system fault detection of the economic security has important significances. The dissolved gas method, is one the most effective and found that one of the ways to detect transformer faults. Neural network has a strong pattern recognition classification ability and associative memory ability to the outside world, so neural network can be used for the transformer fault detection. Based on neural network to gases dissolved in transformer oil for the characteristic features of fault detection method for transformer fault detection offers a new way. Therefore.This article will use two different neural network (BP network, RBF network ) used in transformer fault detection, are introduced the basic structure of the network and the principle and design and simulation model.key words: transformer ,fault detection ,neural network ,BP algorithm ,RBF algorithm目录摘要............................................................................................................... 绪论 (1)1关于变压器故障诊断仿真设计简介 (2)1.1课题研究的目的和意义 (2)1.2国内外发展状况 (3)1.3变压器故障种类 (3)1.4目前变压器故障诊断的主要方法 (5)1.5 本文研究的主要内容 (7)2基于神经网络的变压器故障检测机理和基本理论 (8)2.1 故障诊断技术 (8)2.2神经网络 (9)2.3 变压器故障与油中溶解气体的关系 (11)3基于BP神经网络的变压器故障检测模型 (14)3.1 BP网络 (14)3.2 BP网络模型设计 (18)3.2.1 BP网络参数的确定 (18)3.2.2基于BP神经网络变压器故障检测模型 (22)3.2.3数据归一化处理 (22)3.3 系统仿真，训练与测试 (23)3.3.1网络训练 (23)3.3.2网络测试 (25)4 基于RBF神经网络的变压器故障检测模型 (26)4.1 RBF网络 (26)4.1.1 RBF网络概述 (28)4.1.2 RBF网络原理 (28)4.2 RBF网络模型设计 (29)4.2.1 RBF网络模型 (29)4.2.2 RBF网络参数的选取 (29)4.2.3 RBF网络训练方法的确定 (30)4.3 仿真结果 (31)结论与展望 (33)致谢 (34)参考文献 (35)绪论变压器是电力系统中最重要的设备，也是导致电力系统事故最多的设备之一。

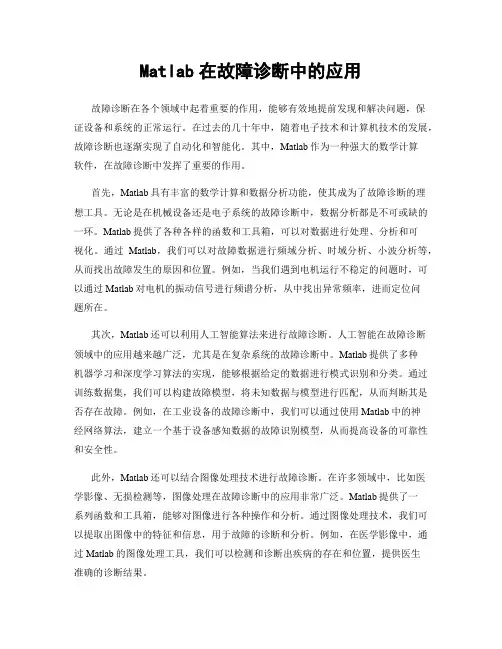

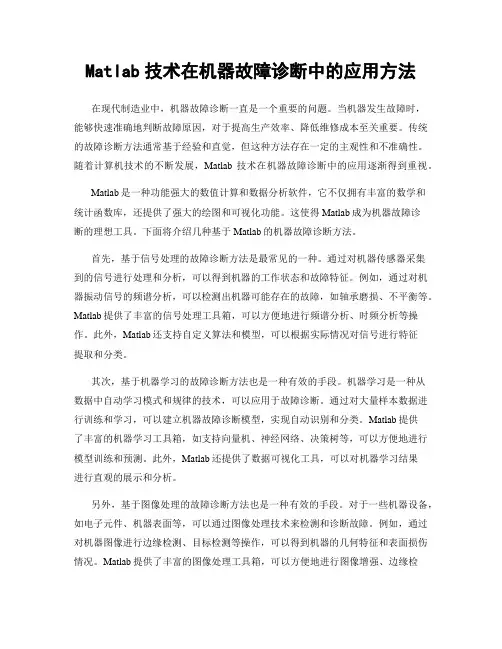

Matlab在故障诊断中的应用故障诊断在各个领域中起着重要的作用，能够有效地提前发现和解决问题，保证设备和系统的正常运行。

在过去的几十年中，随着电子技术和计算机技术的发展，故障诊断也逐渐实现了自动化和智能化。

其中，Matlab作为一种强大的数学计算软件，在故障诊断中发挥了重要的作用。

首先，Matlab具有丰富的数学计算和数据分析功能，使其成为了故障诊断的理想工具。

无论是在机械设备还是电子系统的故障诊断中，数据分析都是不可或缺的一环。

Matlab提供了各种各样的函数和工具箱，可以对数据进行处理、分析和可视化。

通过Matlab，我们可以对故障数据进行频域分析、时域分析、小波分析等，从而找出故障发生的原因和位置。

例如，当我们遇到电机运行不稳定的问题时，可以通过Matlab对电机的振动信号进行频谱分析，从中找出异常频率，进而定位问题所在。

其次，Matlab还可以利用人工智能算法来进行故障诊断。

人工智能在故障诊断领域中的应用越来越广泛，尤其是在复杂系统的故障诊断中。

Matlab提供了多种机器学习和深度学习算法的实现，能够根据给定的数据进行模式识别和分类。

通过训练数据集，我们可以构建故障模型，将未知数据与模型进行匹配，从而判断其是否存在故障。

例如，在工业设备的故障诊断中，我们可以通过使用Matlab中的神经网络算法，建立一个基于设备感知数据的故障识别模型，从而提高设备的可靠性和安全性。

此外，Matlab还可以结合图像处理技术进行故障诊断。

在许多领域中，比如医学影像、无损检测等，图像处理在故障诊断中的应用非常广泛。

Matlab提供了一系列函数和工具箱，能够对图像进行各种操作和分析。

通过图像处理技术，我们可以提取出图像中的特征和信息，用于故障的诊断和分析。

例如，在医学影像中，通过Matlab的图像处理工具，我们可以检测和诊断出疾病的存在和位置，提供医生准确的诊断结果。

另外，Matlab还可以与其他工具和设备进行集成，进一步提高故障诊断的效率和准确性。

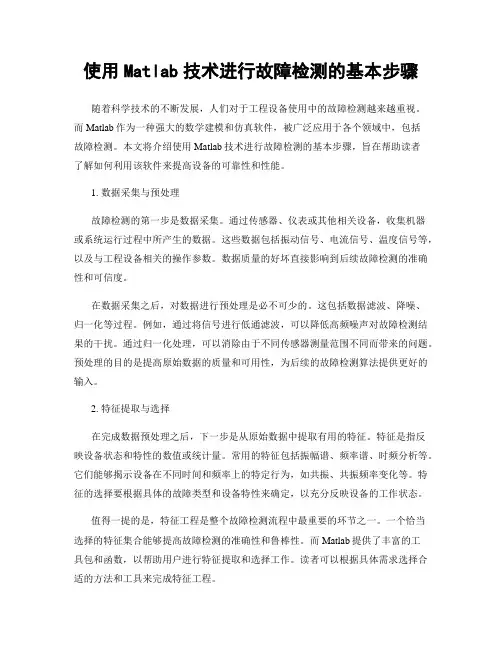

使用Matlab技术进行故障检测的基本步骤随着科学技术的不断发展，人们对于工程设备使用中的故障检测越来越重视。

而Matlab作为一种强大的数学建模和仿真软件，被广泛应用于各个领域中，包括故障检测。

本文将介绍使用Matlab技术进行故障检测的基本步骤，旨在帮助读者了解如何利用该软件来提高设备的可靠性和性能。

1. 数据采集与预处理故障检测的第一步是数据采集。

通过传感器、仪表或其他相关设备，收集机器或系统运行过程中所产生的数据。

这些数据包括振动信号、电流信号、温度信号等，以及与工程设备相关的操作参数。

数据质量的好坏直接影响到后续故障检测的准确性和可信度。

在数据采集之后，对数据进行预处理是必不可少的。

这包括数据滤波、降噪、归一化等过程。

例如，通过将信号进行低通滤波，可以降低高频噪声对故障检测结果的干扰。

通过归一化处理，可以消除由于不同传感器测量范围不同而带来的问题。

预处理的目的是提高原始数据的质量和可用性，为后续的故障检测算法提供更好的输入。

2. 特征提取与选择在完成数据预处理之后，下一步是从原始数据中提取有用的特征。

特征是指反映设备状态和特性的数值或统计量。

常用的特征包括振幅谱、频率谱、时频分析等。

它们能够揭示设备在不同时间和频率上的特定行为，如共振、共振频率变化等。

特征的选择要根据具体的故障类型和设备特性来确定，以充分反映设备的工作状态。

值得一提的是，特征工程是整个故障检测流程中最重要的环节之一。

一个恰当选择的特征集合能够提高故障检测的准确性和鲁棒性。

而Matlab提供了丰富的工具包和函数，以帮助用户进行特征提取和选择工作。

读者可以根据具体需求选择合适的方法和工具来完成特征工程。

3. 故障检测算法的建模与训练在得到有效的特征之后，下一步是选择合适的故障检测算法。

常见的算法有支持向量机（SVM）、人工神经网络（ANN）、卷积神经网络（CNN）等。

这些算法能够根据输入的特征和标签进行模型的建立和训练，从而实现故障检测的功能。

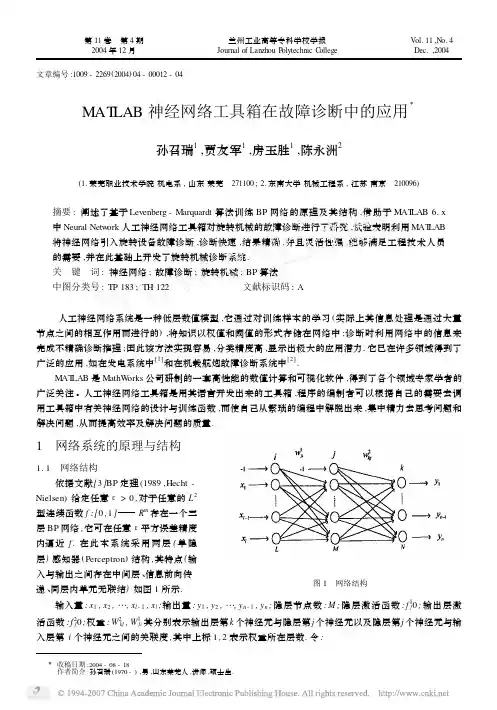

利用Matlab构造BP神经网络完成变压器故障诊断a)样本数据：在油色谱分析领域中，基于油中溶气体类型与内部故障性质的对应关系，以油中5种特征气体为依据的判断变压器故障的方法。

其特征量为H2，CH4，C2H4，C2H2，C2H6，如图3所示。

在对变压器的故障识别时，变压器的故障类型选择为：无故障、中低温过热、高温过热、低能放电和高能放电。

b)仿真数据如图：c)在Matlab中完成人工神经网络的创建、训练及最终的仿真，并给出仿真结果及训练误差曲线。

完成如下：一、源代码如下：%训练数据P=[46.21 11.27 33.04 8.52 0.614;41.12 32.51 14.45 8.36 0.52;33.36 29.32 32.89 27.28 2.25;45.86 34.97 8.25 7.43 0.31;14.92 21.98 17.15 46.12 0.0;0.872 43.18 27.14 26.88 0.0;36.13 50.96 8.15 5.67 0.0;37.98 30.85 7.57 23.01 0.0;10.99 21.29 11.30 52.98 2.38;0.958 16.01 2.89 58.01 1.16;11.03 22.51 3.31 57.96 1.13;15.68 21.87 10.98 53.22 2.53;58.03 18.56 4.58 8.62 9.78;86.89 6.48 5.28 1.13 0.0;85.86 6.98 4.52 2.56 0.0;83.68 7.96 5.15 3.02 0.56;20.23 16.96 1.68 24.52 35.74;26.76 16.56 2.98 38.76 13.61;43.92 24.41 6.62 23.91 0.531;48.02 10.27 4.52 22.36 23.62]';T= [1 0 0 0 0;1 0 0 0 0;1 0 0 0 0;1 0 0 0 0;0 1 0 0 0;0 1 0 0 0;0 1 0 0 0;0 1 0 0 0;0 0 1 0 0;0 0 1 0 0;0 0 1 0 0;0 0 1 0 0;0 0 0 1 0;0 0 0 1 0;0 0 0 1 0;0 0 0 1 0;0 0 0 0 1;0 0 0 0 1;0 0 0 0 1;0 0 0 0 1]';%仿真数据R=[7.2 5.6 3.5 2.7 3.1;120.0 120.0 33.0 83.0 0.56;20.6 19.6 7.5 60.9 1.52;42 97 156 598 0;1556 93 34 46 0;200 46 16 109 128;98 122 31 292 15;92 56 42 35 0;31.6 5.3 1.3 12.2 13.1;72 512 138 1200 5.6]';S= [1 0 0 0 0;0 1 0 0 0;0 0 1 0 0;0 0 1 0 0;0 0 0 1 0;0 0 0 0 1;0 0 1 0 0;0 1 0 0 0;0 0 0 0 1;0 0 1 0 0]';%创建一个新的bp前向神经网络%newff--生成一个新的bp前向神经网络net=newff(minmax(P),[5,5],{'tansig','logsig'},'trainlm');%设置训练参数net.trainParam.show=10; %每10代显示一次net.trainParam.lr=0.05; %训练速率net.trainParam.mem_reduc=3;net.trainParam.mc=0.9; %动量因子net.trainParam.epochs=100000; %训练的代数net.trainParam.goal=0.01; %目标误差%训练bp前向神经网络[net,tr]=train(net,P,T);%仿真A=sim(net,R);%计算仿真误差E=S-A ;SSE=sse(E);二、仿真结果：1、训练过程曲线2、仿真情况与实际情对比，以及是否正确。

在MATLAB中进行故障诊断与预测的方法引言：故障诊断与预测是现代工业中一个重要的领域，它可以帮助企业提高生产效率、降低成本、延长设备寿命。

在过去，人们主要依靠经验和直觉来进行故障诊断与预测，但这种方法存在着主观性高、效率低等问题。

而现在，随着计算机和数据处理技术的发展，利用MATLAB进行故障诊断与预测已经成为一个更加可行和有效的选项。

一、数据收集与预处理在故障诊断与预测的过程中，首先需要收集相关的数据。

这些数据可以来自设备传感器、生产记录、日志文件等。

在收集到数据后，我们需要进行预处理，以去除噪声、填补缺失值、标准化数据等。

在MATLAB中，可以利用各种统计方法和函数进行数据预处理，以确保后续的分析准确可靠。

二、特征提取与选择特征提取是指从原始数据中提取有用的特征，以便用来描述和表示数据。

特征可以是数值型的（如平均值、方差等）或者是分类型的（如是否存在某种状态）。

在MATLAB中，可以使用各种信号处理、图像处理和统计分析等方法进行特征提取。

另外，特征选择是指从所有提取出的特征中选择出最具代表性和相关性的特征。

特征选择可以帮助我们减少特征维度，提高模型的可解释性和精确度。

三、模型建立与训练在故障诊断与预测中，选择适合的模型是非常重要的。

常用的模型包括神经网络、支持向量机、决策树等。

在MATLAB中，可以利用自带的工具箱或者编写自定义函数来建立和训练模型。

对于不同的故障诊断与预测问题，选择合适的模型是一个关键的挑战。

在选择模型的过程中，需要考虑数据的性质、问题的复杂度、模型的可解释性等因素。

四、故障诊断与预测在完成模型的建立和训练后，我们可以利用这个模型来进行故障诊断与预测。

对于故障诊断来说，我们可以利用模型来对未知状态的设备进行分类和判别。

例如，我们可以将设备状态分为正常和故障两类，用来判断设备是否存在故障。

对于故障预测来说，我们可以利用模型来对设备未来的状态进行预测，以便提前采取相应的维修和保养措施。

Matlab技术在故障诊断中的应用指南引言:在现代工业生产中，故障诊断是一个至关重要的环节。

故障的发生不仅可能导致生产任务延误，还可能造成设备的严重损坏。

因此，合理有效地进行故障诊断对于保障生产的顺利进行和设备的安全运行非常重要。

Matlab作为一种高度可编程的数值计算软件，具备强大的数据分析、可视化和数学建模能力，并且具有友好的图形界面，逐渐在故障诊断中得到了广泛应用。

本文将介绍Matlab技术在故障诊断中的应用指南，包括数据处理、特征提取、故障识别和故障预测等方面。

一、数据处理数据处理是故障诊断的第一步，将采集到的原始数据转化为可用于分析的形式。

Matlab提供了丰富的数据处理函数和工具箱，可以实现数据的滤波、去噪、降维等操作。

其中，滤波是常用的数据处理方法之一。

根据故障特征和数据特点，选择适当的滤波算法对数据进行平滑处理，提高信号的质量。

同时，去噪也是重要的数据处理步骤，通过去除噪声信号，提高故障特征的可辨识性。

另外，对于高维数据，可以考虑使用主成分分析（PCA）等降维技术，减少数据维度，简化后续的分析过程。

二、特征提取特征提取是故障诊断的核心环节，目的是从原始数据中提取故障相关的特征参数。

Matlab提供了丰富的信号处理工具箱，例如时频分析、小波变换、频谱分析等，可以实现高效准确的特征提取。

时频分析方法可以揭示信号在时间和频率上的变化规律，可以更好地捕捉故障时刻和频率信息。

小波变换是一种局部时频分析方法，可以通过多分辨率分析提取出信号的非平稳特征。

频谱分析可通过傅里叶变换将信号从时域转换到频域，找出信号的频率成分。

在特征提取过程中，需要根据不同故障类型和信号特点选择合适的方法和参数。

三、故障识别故障识别是根据提取的特征参数，判断设备是否发生故障，以及故障类型和严重程度。

Matlab提供了各种分类和聚类算法，例如支持向量机（SVM）、人工神经网络（ANN）和K均值聚类，可以对提取的特征进行有效分类和聚类。

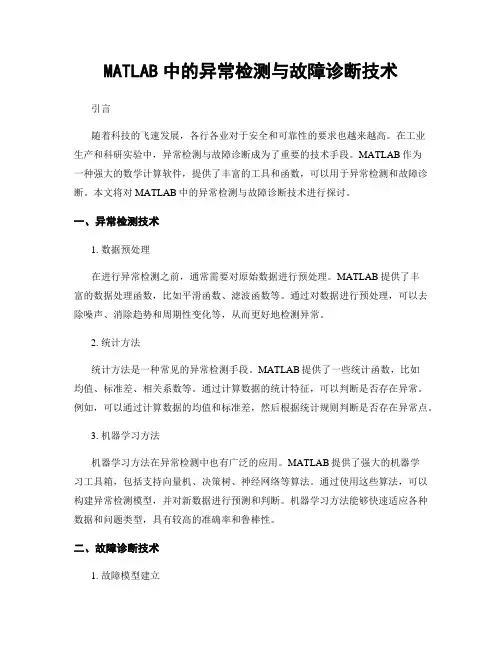

MATLAB中的异常检测与故障诊断技术引言随着科技的飞速发展，各行各业对于安全和可靠性的要求也越来越高。

在工业生产和科研实验中，异常检测与故障诊断成为了重要的技术手段。

MATLAB作为一种强大的数学计算软件，提供了丰富的工具和函数，可以用于异常检测和故障诊断。

本文将对MATLAB中的异常检测与故障诊断技术进行探讨。

一、异常检测技术1. 数据预处理在进行异常检测之前，通常需要对原始数据进行预处理。

MATLAB提供了丰富的数据处理函数，比如平滑函数、滤波函数等。

通过对数据进行预处理，可以去除噪声、消除趋势和周期性变化等，从而更好地检测异常。

2. 统计方法统计方法是一种常见的异常检测手段。

MATLAB提供了一些统计函数，比如均值、标准差、相关系数等。

通过计算数据的统计特征，可以判断是否存在异常。

例如，可以通过计算数据的均值和标准差，然后根据统计规则判断是否存在异常点。

3. 机器学习方法机器学习方法在异常检测中也有广泛的应用。

MATLAB提供了强大的机器学习工具箱，包括支持向量机、决策树、神经网络等算法。

通过使用这些算法，可以构建异常检测模型，并对新数据进行预测和判断。

机器学习方法能够快速适应各种数据和问题类型，具有较高的准确率和鲁棒性。

二、故障诊断技术1. 故障模型建立在进行故障诊断之前，首先需要建立故障模型。

故障模型描述了各种可能的故障状态和对应的观测值。

MATLAB提供了高级建模和仿真工具，可以用于构建系统的物理模型和故障模型。

通过建立准确的故障模型，可以更好地进行故障诊断。

2. 故障诊断方法在故障诊断过程中，通常采用多种方法相结合的方式。

MATLAB提供了多种故障诊断方法的实现，包括模型匹配、参数估计、特征提取等。

通过对系统的观测值进行分析和处理，可以判断系统是否发生故障，并进一步定位故障位置。

3. 故障诊断应用故障诊断技术在实际应用中具有广泛的用途。

例如，在工业生产中，可以通过对生产线数据的实时监测和分析，及时发现并诊断故障，避免生产中断和设备损坏。

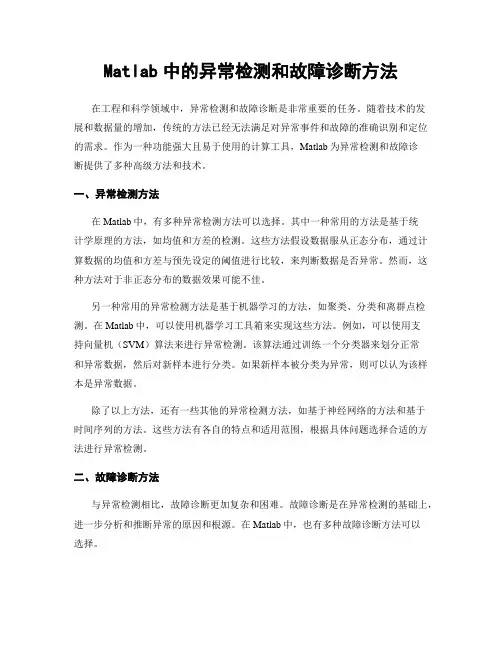

Matlab中的异常检测和故障诊断方法在工程和科学领域中，异常检测和故障诊断是非常重要的任务。

随着技术的发展和数据量的增加，传统的方法已经无法满足对异常事件和故障的准确识别和定位的需求。

作为一种功能强大且易于使用的计算工具，Matlab为异常检测和故障诊断提供了多种高级方法和技术。

一、异常检测方法在Matlab中，有多种异常检测方法可以选择。

其中一种常用的方法是基于统计学原理的方法，如均值和方差的检测。

这些方法假设数据服从正态分布，通过计算数据的均值和方差与预先设定的阈值进行比较，来判断数据是否异常。

然而，这种方法对于非正态分布的数据效果可能不佳。

另一种常用的异常检测方法是基于机器学习的方法，如聚类、分类和离群点检测。

在Matlab中，可以使用机器学习工具箱来实现这些方法。

例如，可以使用支持向量机（SVM）算法来进行异常检测。

该算法通过训练一个分类器来划分正常和异常数据，然后对新样本进行分类。

如果新样本被分类为异常，则可以认为该样本是异常数据。

除了以上方法，还有一些其他的异常检测方法，如基于神经网络的方法和基于时间序列的方法。

这些方法有各自的特点和适用范围，根据具体问题选择合适的方法进行异常检测。

二、故障诊断方法与异常检测相比，故障诊断更加复杂和困难。

故障诊断是在异常检测的基础上，进一步分析和推断异常的原因和根源。

在Matlab中，也有多种故障诊断方法可以选择。

其中一种常用的故障诊断方法是基于逻辑推理的方法，如专家系统和诊断树。

这些方法通过构建一个基于规则的知识库，根据给定的观测数据和先验知识，推断系统中存在的故障。

例如，可以使用模糊逻辑方法来构建一个模糊规则库，根据输入数据的模糊集合和规则的模糊推理，来诊断系统中的故障。

另一种常用的故障诊断方法是基于统计模型的方法，如隐马尔可夫模型（HMM）和贝叶斯网络。

这些方法通过建立一个概率模型，根据给定的观测数据和系统模型，推断系统中存在的故障。

例如，可以使用HMM来建立一个模型，将系统的状态表示为隐变量，并通过观测数据进行学习和推断，来诊断系统中的故障。
