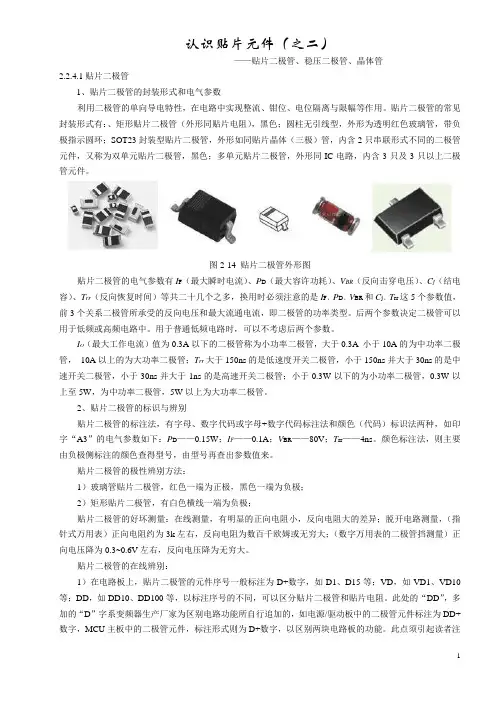

认识贴片元件（之二）——贴片二极管、稳压二极管、晶体管2.2.4.1贴片二极管1、贴片二极管的封装形式和电气参数利用二极管的单向导电特性，在电路中实现整流、钳位、电位隔离与限幅等作用。
贴片二极管的常见封装形式有：、矩形贴片二极管（外形同贴片电阻），黑色；圆柱无引线型，外形为透明红色玻璃管，带负极指示圆环；SOT23封装型贴片二极管，外形如同贴片晶体（三极）管，内含2只串联形式不同的二极管元件，又称为双单元贴片二极管，黑色；多单元贴片二极管，外形同IC电路，内含3只及3只以上二极管元件。
图2-14 贴片二极管外形图贴片二极管的电气参数有I F（最大瞬时电流）、P D（最大容许功耗）、V BR（反向击穿电压）、C j（结电容）、T rr（反向恢复时间）等共二十几个之多，换用时必须注意的是I F、P D、V BR和C j、T rr这5个参数值，前3个关系二极管所承受的反向电压和最大流通电流，即二极管的功率类型。
后两个参数决定二极管可以用于低频或高频电路中。
用于普通低频电路时，可以不考虑后两个参数。
I O（最大工作电流）值为0.3A以下的二极管称为小功率二极管，大于0.3A 小于10A的为中功率二极管，10A以上的为大功率二极管；T rr大于150ns的是低速度开关二极管，小于150ns并大于30ns的是中速开关二极管，小于30ns并大于1ns的是高速开关二极管；小于0.3W以下的为小功率二极管，0.3W以上至5W，为中功率二极管，5W以上为大功率二极管。
2、贴片二极管的标识与辨别贴片二极管的标注法，有字母、数字代码或字母+数字代码标注法和颜色（代码）标识法两种，如印字“A3”的电气参数如下：P D——0.15W；I F——0.1A；V BR——80V；T rr——4ns。
颜色标注法，则主要由负极侧标注的颜色查得型号，由型号再查出参数值来。
贴片二极管的极性辨别方法：1）玻璃管贴片二极管，红色一端为正极，黑色一端为负极；2）矩形贴片二极管，有白色横线一端为负极；贴片二极管的好坏测量：在线测量，有明显的正向电阻小，反向电阻大的差异；脱开电路测量，（指针式万用表）正向电阻约为3k左右，反向电阻为数百千欧姆或无穷大；（数字万用表的二极管挡测量）正向电压降为0.3~0.6V左右，反向电压降为无穷大。

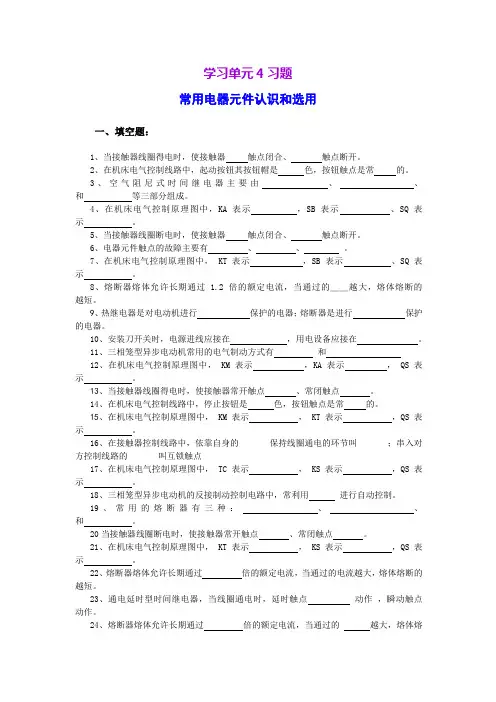

学习单元4习题常用电器元件认识和选用一、填空题：1、当接触器线圈得电时，使接触器触点闭合、触点断开。
