常用电气元件的认识

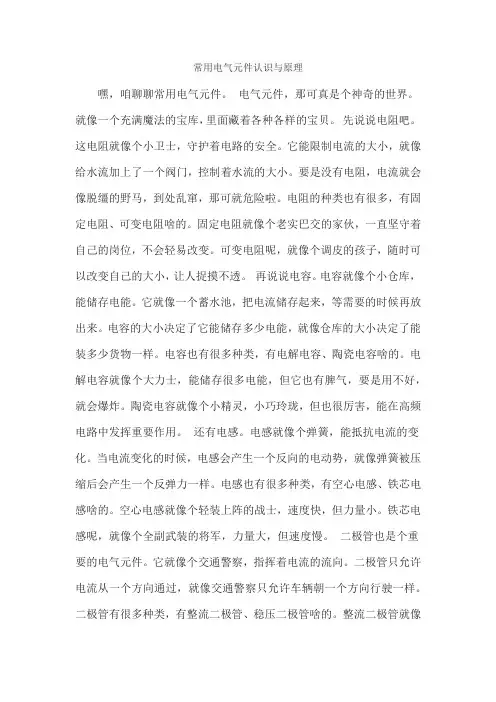

常用电气元件认识与原理嘿，咱聊聊常用电气元件。

电气元件，那可真是个神奇的世界。

就像一个充满魔法的宝库，里面藏着各种各样的宝贝。

先说说电阻吧。

这电阻就像个小卫士，守护着电路的安全。

它能限制电流的大小，就像给水流加上了一个阀门，控制着水流的大小。

要是没有电阻，电流就会像脱缰的野马，到处乱窜，那可就危险啦。

电阻的种类也有很多，有固定电阻、可变电阻啥的。

固定电阻就像个老实巴交的家伙，一直坚守着自己的岗位，不会轻易改变。

可变电阻呢，就像个调皮的孩子，随时可以改变自己的大小，让人捉摸不透。

再说说电容。

电容就像个小仓库，能储存电能。

它就像一个蓄水池，把电流储存起来，等需要的时候再放出来。

电容的大小决定了它能储存多少电能，就像仓库的大小决定了能装多少货物一样。

电容也有很多种类，有电解电容、陶瓷电容啥的。

电解电容就像个大力士，能储存很多电能，但它也有脾气，要是用不好，就会爆炸。

陶瓷电容就像个小精灵，小巧玲珑，但也很厉害，能在高频电路中发挥重要作用。

还有电感。

电感就像个弹簧，能抵抗电流的变化。

当电流变化的时候，电感会产生一个反向的电动势，就像弹簧被压缩后会产生一个反弹力一样。

电感也有很多种类，有空心电感、铁芯电感啥的。

空心电感就像个轻装上阵的战士，速度快，但力量小。

铁芯电感呢，就像个全副武装的将军，力量大，但速度慢。

二极管也是个重要的电气元件。

它就像个交通警察，指挥着电流的流向。

二极管只允许电流从一个方向通过，就像交通警察只允许车辆朝一个方向行驶一样。

二极管有很多种类，有整流二极管、稳压二极管啥的。

整流二极管就像个清洁工，能把交流电变成直流电，让电流变得更加干净。

稳压二极管就像个保镖，能保护电路不受过高电压的伤害。

三极管就更厉害啦。

它就像个魔术师，能把小电流变成大电流，把弱信号变成强信号。

三极管有三个极，分别是基极、发射极和集电极。

就像一个三角形，三个角都有自己的作用。

三极管可以用来放大信号、开关电路啥的，用途可广泛啦。

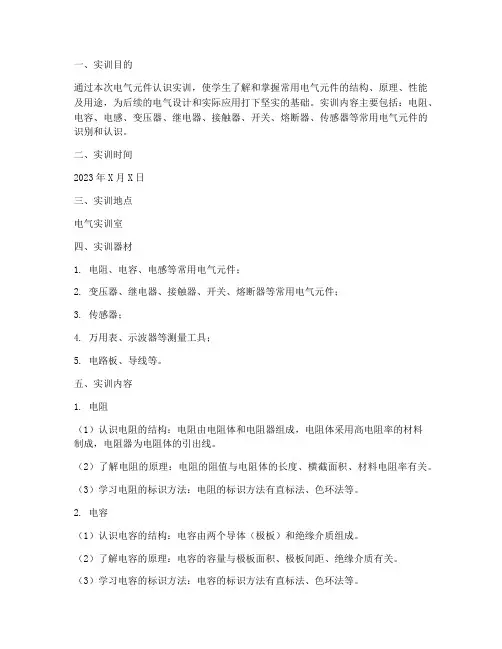

一、实训目的通过本次电气元件认识实训，使学生了解和掌握常用电气元件的结构、原理、性能及用途，为后续的电气设计和实际应用打下坚实的基础。

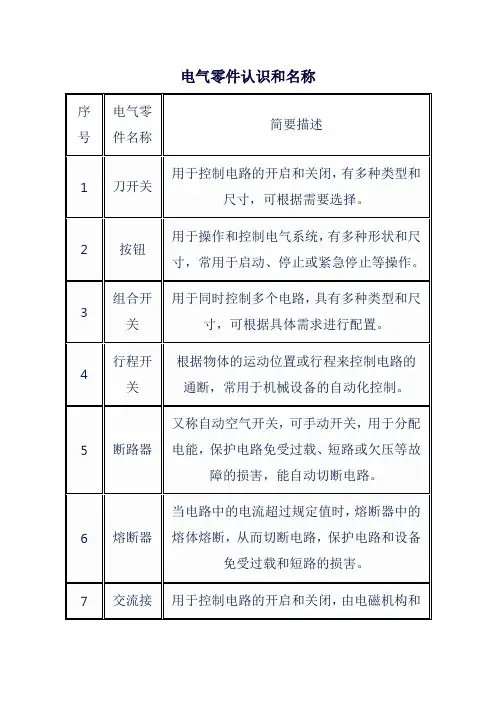

实训内容主要包括：电阻、电容、电感、变压器、继电器、接触器、开关、熔断器、传感器等常用电气元件的识别和认识。

二、实训时间2023年X月X日三、实训地点电气实训室四、实训器材1. 电阻、电容、电感等常用电气元件；2. 变压器、继电器、接触器、开关、熔断器等常用电气元件；3. 传感器；4. 万用表、示波器等测量工具；5. 电路板、导线等。

五、实训内容1. 电阻（1）认识电阻的结构：电阻由电阻体和电阻器组成，电阻体采用高电阻率的材料制成，电阻器为电阻体的引出线。

（2）了解电阻的原理：电阻的阻值与电阻体的长度、横截面积、材料电阻率有关。

（3）学习电阻的标识方法：电阻的标识方法有直标法、色环法等。

2. 电容（1）认识电容的结构：电容由两个导体（极板）和绝缘介质组成。

（2）了解电容的原理：电容的容量与极板面积、极板间距、绝缘介质有关。

（3）学习电容的标识方法：电容的标识方法有直标法、色环法等。

3. 电感（1）认识电感的结构：电感由线圈和铁芯组成。

（2）了解电感的原理：电感的感值与线圈匝数、线圈长度、铁芯材料有关。

（3）学习电感的标识方法：电感的标识方法有直标法、色环法等。

4. 变压器（1）认识变压器的结构：变压器由铁芯、初级线圈、次级线圈组成。

（2）了解变压器的原理：变压器通过电磁感应实现电压的升高或降低。

（3）学习变压器的标识方法：变压器的标识方法有直标法、色环法等。

5. 继电器（1）认识继电器的结构：继电器由线圈、铁芯、触点、弹簧等组成。

（2）了解继电器的原理：继电器通过线圈通电产生磁场，驱动触点闭合或断开。

（3）学习继电器的标识方法：继电器的标识方法有直标法、色环法等。

6. 接触器（1）认识接触器的结构：接触器由线圈、触点、弹簧等组成。

（2）了解接触器的原理：接触器通过线圈通电产生磁场，驱动触点闭合或断开。

电气元器件符号大全电气元器件符号是电路图中的重要组成部分，它们用来表示电气元器件的种类、性能、连接方式等信息。

了解和掌握电气元器件符号对于电子工程师和电气工程师来说至关重要。

本文将介绍一些常见的电气元器件符号，帮助大家更好地理解和应用这些符号。

1. 电阻符号。

电阻是电路中常用的元器件，用来限制电流、降低电压等。

在电路图中，电阻通常用一个波浪线来表示，两端有两条线分别连接到电路中的其他元器件。

2. 电容符号。

电容是储存电荷的元器件，用来在电路中存储能量、滤波等。

在电路图中，电容通常用两条平行的线表示，两端也有连接线连接到电路中的其他元器件。

3. 电感符号。

电感是储存磁场能量的元器件，用来限制电流、滤波等。

在电路图中，电感通常用一个卷曲的线圈表示，两端也有连接线连接到电路中的其他元器件。

4. 二极管符号。

二极管是一种常用的半导体元器件，用来实现电流的单向导通。

在电路图中，二极管通常用一个三角形和一条垂直线表示，三角形一端连接到连接线，垂直线连接到另一端。

5. 晶体管符号。

晶体管是一种半导体元器件，用来放大信号、开关电路等。

在电路图中，晶体管通常用三个交叉的线条表示，每个交叉点都连接到其他元器件。

6. 电源符号。

电源是电路中的能量来源，用来提供电压和电流。

在电路图中，电源通常用一个加号和一个减号表示，加号代表正极，减号代表负极。

7. 开关符号。

开关是控制电路通断的元器件，用来实现电路的开关功能。

在电路图中，开关通常用一个加粗的连接线表示，连接线上有一个斜线表示断开或闭合状态。

8. 传感器符号。

传感器是用来感知环境信息并将其转换成电信号的元器件，用来实现自动控制等功能。

在电路图中，传感器通常用一个特定的图形表示，具体形状根据传感器的类型而定。

总结。

以上是一些常见的电气元器件符号，掌握这些符号对于理解和设计电路图至关重要。

希望本文能够帮助大家更好地理解和应用电气元器件符号，提高电子工程师和电气工程师的工作效率。

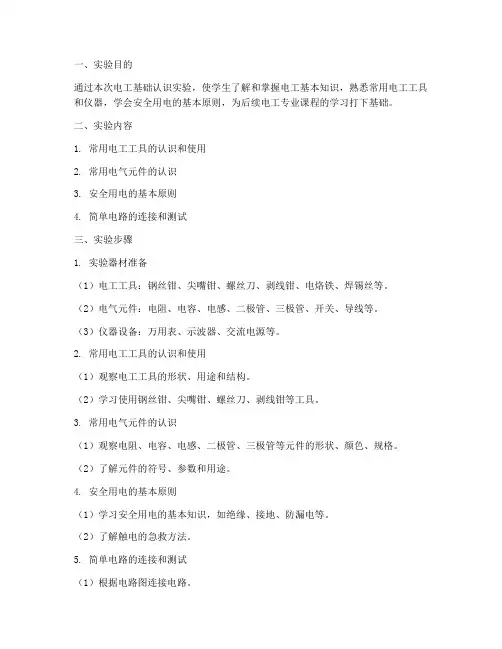

一、实验目的通过本次电工基础认识实验，使学生了解和掌握电工基本知识，熟悉常用电工工具和仪器，学会安全用电的基本原则，为后续电工专业课程的学习打下基础。

二、实验内容1. 常用电工工具的认识和使用2. 常用电气元件的认识3. 安全用电的基本原则4. 简单电路的连接和测试三、实验步骤1. 实验器材准备（1）电工工具：钢丝钳、尖嘴钳、螺丝刀、剥线钳、电烙铁、焊锡丝等。

（2）电气元件：电阻、电容、电感、二极管、三极管、开关、导线等。

（3）仪器设备：万用表、示波器、交流电源等。

2. 常用电工工具的认识和使用（1）观察电工工具的形状、用途和结构。

（2）学习使用钢丝钳、尖嘴钳、螺丝刀、剥线钳等工具。

3. 常用电气元件的认识（1）观察电阻、电容、电感、二极管、三极管等元件的形状、颜色、规格。

（2）了解元件的符号、参数和用途。

4. 安全用电的基本原则（1）学习安全用电的基本知识，如绝缘、接地、防漏电等。

（2）了解触电的急救方法。

5. 简单电路的连接和测试（1）根据电路图连接电路。

（2）使用万用表测试电路中的电压、电流和电阻。

（3）观察电路中元件的工作状态。

四、实验数据记录1. 常用电工工具使用情况（1）钢丝钳：用于剪切电线、电缆等。

（2）尖嘴钳：用于弯曲、剪切细小导线。

（3）螺丝刀：用于拧紧、松开螺丝。

（4）剥线钳：用于剥去电线绝缘层。

2. 常用电气元件规格（1）电阻：100Ω、1kΩ、10kΩ。

（2）电容：10μF、100μF、1μF。

（3）电感：10mH、100mH、1mH。

（4）二极管：1N4007、1N4148。

（5）三极管：8050、2N2222。

3. 电路测试数据（1）电压：U=5V。

（2）电流：I=0.2A。

（3）电阻：R=50Ω。

五、实验结果分析1. 通过本次实验，使学生掌握了电工基本知识，熟悉了常用电工工具和仪器。

2. 学生能够根据电路图连接电路，并使用万用表测试电路中的电压、电流和电阻。

3. 学生了解了安全用电的基本原则，提高了安全意识。

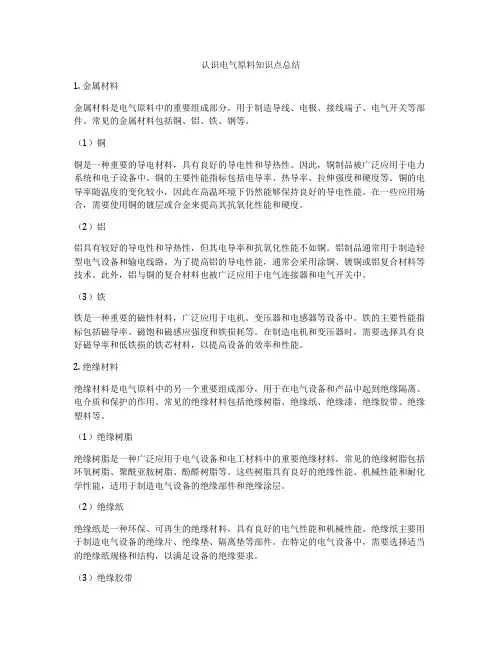

认识电气原料知识点总结1. 金属材料金属材料是电气原料中的重要组成部分，用于制造导线、电极、接线端子、电气开关等部件。

常见的金属材料包括铜、铝、铁、钢等。

（1）铜铜是一种重要的导电材料，具有良好的导电性和导热性。

因此，铜制品被广泛应用于电力系统和电子设备中。

铜的主要性能指标包括电导率、热导率、拉伸强度和硬度等。

铜的电导率随温度的变化较小，因此在高温环境下仍然能够保持良好的导电性能。

在一些应用场合，需要使用铜的镀层或合金来提高其抗氧化性能和硬度。

（2）铝铝具有较好的导电性和导热性，但其电导率和抗氧化性能不如铜。

铝制品通常用于制造轻型电气设备和输电线路。

为了提高铝的导电性能，通常会采用涂铜、镀铜或铝复合材料等技术。

此外，铝与铜的复合材料也被广泛应用于电气连接器和电气开关中。

（3）铁铁是一种重要的磁性材料，广泛应用于电机、变压器和电感器等设备中。

铁的主要性能指标包括磁导率、磁饱和磁感应强度和铁损耗等。

在制造电机和变压器时，需要选择具有良好磁导率和低铁损的铁芯材料，以提高设备的效率和性能。

2. 绝缘材料绝缘材料是电气原料中的另一个重要组成部分，用于在电气设备和产品中起到绝缘隔离、电介质和保护的作用。

常见的绝缘材料包括绝缘树脂、绝缘纸、绝缘漆、绝缘胶带、绝缘塑料等。

（1）绝缘树脂绝缘树脂是一种广泛应用于电气设备和电工材料中的重要绝缘材料。

常见的绝缘树脂包括环氧树脂、聚酰亚胺树脂、酚醛树脂等。

这些树脂具有良好的绝缘性能、机械性能和耐化学性能，适用于制造电气设备的绝缘部件和绝缘涂层。

（2）绝缘纸绝缘纸是一种环保、可再生的绝缘材料，具有良好的电气性能和机械性能。

绝缘纸主要用于制造电气设备的绝缘片、绝缘垫、隔离垫等部件。

在特定的电气设备中，需要选择适当的绝缘纸规格和结构，以满足设备的绝缘要求。

（3）绝缘胶带绝缘胶带是一种具有很强粘附性和良好绝缘性能的粘接材料，广泛应用于电气绝缘、绝缘包装、绝缘固定等方面。

绝缘胶带的主要特性包括绝缘强度、粘附性能、耐温性能等。

第1篇一、实验目的1. 掌握电子元件的基本知识和特性；2. 学会识别常用电子元件，包括电阻、电容、电感、二极管、三极管等；3. 熟悉使用万用表等仪器进行元件检测和测量；4. 提高电子电路分析和维修能力。

二、实验原理电子元件是构成电子电路的基本单元，具有不同的电气特性。

本实验主要介绍常用电子元件的识别方法和检测技巧。

1. 电阻：电阻是电子电路中的一种基本元件，具有限制电流通过的功能。

电阻的阻值通常用欧姆（Ω）表示，其标识方法有色标法、直标法等。

2. 电容：电容是一种能够储存电荷的元件，具有通交流、阻直流的特性。

电容的容量单位有法拉（F）、微法拉（μF）等。

3. 电感：电感是一种能够储存磁能的元件，具有通直流、阻交流的特性。

电感的单位有亨利（H）、毫亨利（mH）等。

4. 二极管：二极管是一种具有单向导电性的元件，具有整流、限幅、保护等功能。

5. 三极管：三极管是一种具有放大、开关等功能的元件，是电子电路中的核心元件。

三、实验器材1. 数字万用表2. 电阻、电容、电感、二极管、三极管等元件3. 电路板、导线、电源等四、实验步骤1. 识别电阻：观察电阻的外观，识别其颜色标识。

根据色标法，将颜色对应的数值相乘，即可得到电阻的阻值。

2. 识别电容：观察电容的外观，识别其容量标识。

根据容量标识，确定电容的容量和耐压值。

3. 识别电感：观察电感的外观，识别其电感值和单位。

根据电感值和单位，确定电感的电感量。

4. 识别二极管：观察二极管的外观，识别其正负极。

使用万用表测量二极管的正向压降，判断其性能。

5. 识别三极管：观察三极管的外观，识别其三个电极。

使用万用表测量三极管的放大倍数，判断其类型。

6. 元件检测：使用万用表测量电阻、电容、电感的实际值，与标识值进行对比，判断其性能。

五、实验结果与分析1. 电阻：通过色标法识别电阻，测量其阻值，与标识值进行对比，结果基本一致。

2. 电容：通过容量标识识别电容，测量其容量和耐压值，与标识值进行对比，结果基本一致。

电子元器件的认识开关电源(SＰS）是由众多的元器件构成，因此,要了解开关电源的原理,学会看电路图.首先必须掌握元器件的主要性能,结构,工作原理,电路符号,参数标准方法和质量检测方法,下面将作逐一介绍.一.电阻器电阻器简称电阻,英文Resiｓｔoｒ1.电路符号和外形.（a） (b) (c)(a)国外电阻器电路符号．(b)国内符号．（c)色环电阻外形2.电阻概念：电阻具有阻碍电流的作用.公式R=U/I常用单位为欧姆(Ω）,千欧(ＫΩ）和兆欧（MΩ）．1M=10 K10 Ω3.种类电阻器的种类有:碳膜电阻,金属氧化膜电阻，绕线电阻,贴片电阻, 可调电阻,水泥电阻.4.性能参数(1)标称阻值与允许误差(2)额定功率:指在特定（如温度等)条件下电阻器所能承受的最大功率,当超过此功率,电阻器会过热而烧坏．通用碳膜电阻Power RatｉnｇCurve （Fi ｇurｅ1）(3)电阻温度系数(4). 工作温度范围CａrbonＦilm：-5５℃－-－－+15５℃Metal Film：-55℃－-－-＋１55℃Meｔａl ＯｘidｅFiｌm:-5５℃--－-+２00℃Chｉp Film :-55℃----＋125℃5.标注方法：(1)直标法(2)色标法色标法是用色环或色点来表示电阻的标称阻值,误差.色环有四道环和五道环两种.读色环时从电阻器离色环最进的一端读起,在色标法中，色标颜色表示数字如下:颜色黑棕红橙黄绿蓝紫灰白金银数字0 1 ２ 3 4 5 ６７8 ９-１－2四色环中，第一,二道色环表示标称阻值的有效值，第三道色环表示倍数,第四道色环表示允许偏差，五色环中,前三道表示有效值,第四到为倍数,第五道为允许误差.精密电阻常用此法.例１:有一电阻器,色环颜顺序为:棕,黑,橙,银，则阻值为:１０X１0±10%（Ω)6.误差代码Tｏleｒance ±1%±２% ±２.５%±3％±5％±10%±２０％Ｓｙｍboｌs FG H I J K M7.电阻的分类(1）. 碳膜电阻(2).金属膜电阻(保险丝电阻)(3）. 金属氧化膜电阻(4). 绕线电阻(5).保险丝二:电容器英文Capaciｔｏr1．电路符号(a)(b)(a）,(b)分别表示为无极性,有极性的电容器的电路符号．2.电容慨念电容器是储存电荷的容器.电容器的容量C由下式决定:C=Q/U=ΣS/4πｄ，单位法拉(F)．3.种类电容器可分为:陶瓷电容，电解电容,安规电容，贴片电容,塑料电容.４.主要性能参数(1)标准容量及允许偏差(2)额定电压(3)损耗系数DF值DF=Ｐ耗/P总P耗为充放电损耗功率,P总为充放电总能量．(4)温度系数5.标注方法(1)直标法(2)色标法:类似电阻器之色标法,三色环无偏差表示,单位PF6．多层陶瓷电容器电介质分类NPＯ(COG)﹕一类电介质﹐电气性能最稳定﹐基本上不随温度﹐电压与时间的改变而改变﹐适用于对稳定性要求高的电路﹒X7R（2X１） : 二类电介质﹐电气性能较稳定﹐在温度﹐电压与时间改变时性能变化并不显著﹐适用于隔直,偶合旁路与对容量稳定性要求不太高的全频鉴电路.由于X７R是一种强电介质，因而能造出容量比NPO介质更大的电容器.Ｙ5V（2F４) : 二类电介质,具有较高的介电常数,常用于生产比容较大的/标称容量较高的大容量电容器产品,但其容量稳定性较X7R差,容量/损耗对温度,电压等测试条件较敏感．7. Plastiｃ Film Ｃａpacitoｒs(1).Poｌystyrene Ｆiｌm Capａcｉｔｏr (聚苯乙烯膜電容器)High prｅcision of capacitａnce.Lｏw diｓsｉpation factoｒand ｌｏw ESR．High insｕｌatiｏn reｓistaｎceＨigh ｓtabiｌiｔｙｏf cａｐacitancｅanｄDF VS tempｅrａture and frｅｑｕencｙ.（2) PolyesteｒFilm Capacitor（聚乙烯膜電容器)Hｉgh moistureｒｅsistａnｃｅＧｏod soｌｄerａｂilｉtyAｖailable oｎｔapｅanｄreel fｏr autｏｍaｔiｃｉnserｔｉonＥSR iｓmiｎimized.(3) Meｔaｌlized Ｐolyｅster Fｉlm Caｐaｃitor(金屬化聚乙烯膜電容器)Ｈigh mｏｉsture resisｔａｎｃe.Good solderabilｉty.Nｏn-inductivｅcｏnｓtructiｏn ａｎｄsｅｌl-ｈealiｎg ｐrｏpeｒｔy.(4) Polypropｙｌene Ｆilm Capacitｏr(聚丙烯膜電容器)Low ｄｉsｓiｐaｔion factor and hiｇｈiｎsulａtion rｅsisｔanｃe．Ｈiｇh stabilｉty ｏｆｃapacitａｎｃe anｄDＦＶSｔｅmpｅraｔure and ｆr ｅquｅnｃy.Loｗｅｑuivaｌeｎt sｅrieｓreｓistａｎce．Ｎｏn-inductiｖｅcｏｎｓｔrucｔion8.X電容9.Ｙ電容三．电感器(英文Ｃｈｏke 即线圈)1.电路符号（普通电感无极性) 2.主要参数(1)电感量及允许偏差 (2)品质因子(Ｑ值）感抗x L =W L=2πｆL Q ＝２πfL/Ｒ Q 即为品质因子3.种类可分为固定电感器,带磁心电感线圈，可变电感器 四.半导体二极管 (英文 Di ｏde)DIODE Test # Descr ｉp ｔion1 VF F ｏr ｗa ｒｄ v ｏlt ａge2 IR Ｒｅv ｅrs ｅ curren ｔ lea ｋａｇe3BV ＲＢreak ｄｏw ｎ voltagｅ1.电路符号2.单向导电性二极管只能一个方向流过电流,即电能只能从它正极流向负极．在正常情况下，硅管的正向压降为０.６~０.7V,锗管0.2~0．3Ｖ，即二极管正向压降基本保持不变,当外加正向电压达到一定程度,二极管正向电流会很大,将烧坏二极管.当加在二极管上的反向电压小于一个临界值时,二极管的反向电流很小,即反向时二极管的内阻很大,相当于二极管截止.当二极管的反向电压大于临界值时,二极管会反向击穿.3.结构是由一个P型半导体和一个Ｎ型半导体构成,组成一个PN结，P Ｎ结具有单向导电性.４.种类（1)普通二极管 (2）发光二极管（3)稳压二极管 (４)变容二极管（6）肖特基二极管5．主要参数(1)最大平均整流电流I F:表征二极管所能流过的最大正向电流.在一个周期内的平均电流值不能超过IＦ，否则二极管将会烧坏.(2)最大反向工作电压ＶR(3)反向电流I R：是在最大反向工作电压下的二极管反向电流值(4)工作频率:表示二极管在高频下的单向导电性能.五.稳压二极管DescriptionZENEＲTｅｓt#1 VＦFoｒward volｔage2 BV Z Miｎｉmｕm Zeｎｅr ｖｏlｔａge.(Use tesｔ#5)3 ＢＶZ ＭａxiｍuｍZｅnｅｒｖoltaｇe.(Use teｓt #5)４I R Rｅverseｃｕrrｅnt leaｋage5 BVＺＢＶz with prｏｇｒammaｂle soａk6 ZZ 1 KHｚZenｅr Ｉmpedance（ｒeｑuirｅｓZＺ-1000 or Ｍodｅl 5310)１．电路符号(图一) （图二)2.稳压原理从（图二）稳压特性曲线可以看出,当稳压管反向击穿后，流过二极管的工作电流发生很大变化时，稳压二极管的电压降压V2基本不变,所以稳压管稳压就是利用二极管两端的电压能稳定不变.若加在稳压管上的反向电压小于反向击穿电压值,那么稳压管处于截止状态，即开路.3.主要参数(1)稳定电压(2)稳定电流：稳压管工作对参考电流值,电流小于该值,稳压效果会略差些.(3)额定功率损耗(4)电压温度系数(5)动态电阻六．半导体三极管(又称晶体三极管)TRＡNSＩSTO ＲTest#Deｓcｒipｔion１h FE Forｗard－cｕrrenｔｔｒanｓｆer ratio2 V BE Ｂasｅemittｅr ｖｏltage（ｓee also Apｐendix F）3 IＥBＯEmittｅr ｔo base cｕｔｏff currｅnt4 VＣESAT Sａturaｔion ｖolｔagｅ5 IＣＢO Cｏlｌｅctoｒto base ｃutｏff ｃurｒeｎt6 I CEO Collｅｃtor to eｍｉter cutoｆfｃurrｅｎｔI CER, ｗｉｔh bａsｅto eｍiterload,I CEX, ｒeverse ｂias,orI CEＳshorｔ（see also Ａｐpendｉx F)7 BV CEO Bｒeａkdown volｔage，ｃoｌleｃtor ｔoemitter,BV CＥR wiｔh base tｏｅmｉteｒｌoａd,ＢV CEＸrevｅrse biaｓ，orUBV ＣES s ｈort(s ｅｅ a ｌs ｏ App ｅndix F)8 BV ＣBO Br ｅakd ｏwn ｖｏl ｔage,coll ｅc ｔｏr to ｂase９ BV E ＢO Br ｅa ｋｄo ｗｎ v ｏｌt ａｇe,ｅmitter to base10V B ＥSAT Bas ｅ emi ｔter s ａturation vo ｌtage１．电路符号(ｂ）PNP(a) NＰN三极管是由三块半导体组成,构成两个PN 结,即集电结,分别是集电极,基极,发射极,管子中工作电流有集电极电流Ｉc ，基极电流Ib,发射极电流Ｉe,I ｅ＝I ｂ+Ic Ic ＝βＩb ， β为三极管电流放大倍数． (1）NP Ｎ (2） PNP（3)共(b) PNP发射极输出特性曲线(1)放大区发射结正偏,集电结反偏，E１>E２，即NＰN型三极管V c>Vｂ>V e，ＰNＰ型三极管V c＜Ｖｂ<Ｖe.三极管处于放大状态．由于Ic=βIb,即Iｃ受Iｂ控制,而Ic的电流能量是由电源提供的，此时Ube=0.6～0.7Ｖ（ＮPN硅管)(2)截止Ib≦０的区域称截止区,U BE＜0.5V时，三极开始截止,为了截止可靠,常使ＵBＥ≦0，即发射结零偏或反偏,截止时,集电结也反向偏置.(3)饱和区当VＣE<V BE,即集电结正向偏置，发射结正向偏置时,三极管处于饱和区.饱和压降U CE(saｔ）,小功率硅管U CE(ｓａt)≒0．3V,锗管ＵCE(sat)≒0.1V4.主要参数(1)共发射极直流电流放大系数β,即Hｆe,β=I C/ＩB(2)共发射极交流电流放大系数β. β＝ΔI C/ΔI B(3)集电极，基极反向饱和电流I CBO(4)集电极，发射极反向饱和电流I CＥO,即穿透电流(5)集电极最大允许功耗ＰＣM(6)集电极最大允许电流ＩCＭ(7)集电极,基极反向击穿电压Ｕ(BR)ＣＢO(8)发射极,基极反向击穿电压U(BR)CBO(9)集电极,发射极反向击穿电压U(ＢR）ＣBO七.可控硅(英文简称ＳＣＲ，也叫晶闸管）SCR Ｔｅst # Ｄescriptｉｏn1 ＩＧT Gatｅ-triggｅr cｕrrent2 I GＫO Ｒｅveｒｓe gate ｃurrent５VＧT Ｇate-triggｅｒｖｏltage6 BＶGＫO Ｒeverｓｅgaet breａkｄowｎｖｏltagｅ7 ＩDRM Forward Blｏｃｋｉng curｒｅｎｔ８I RRM ＲeveｒsｅBloｃkinｇcurrｅnt9 I L Laｔching ｃurrｅnt11 IＨHｏｌdｉng ｃurｒent(see alsｏAｐpendｉx F)１3 VＴM Forwaｒd oｎｖolｔａge1５ＶＤRM Forｗａrｄｂlocｋｉｎg voltage1６V RRM Reversｅblｏcking ｖoltage1.电路符号A K阳极 G 控制极阴极2.工作原理(1)在阳，阴极间加上一个正电压,再在控制极和阴极之间加上正电压,可控硅导通.(2)可控硅导通后,去掉控制极上的电压,可控硅仍然导通,所以控制极上的电压称为触发电压．(3)导通后,U AK=0.6~1.2V(4)要使导通的可控硅截止,得降低 U AK,同时阳极电流也下降,当阳极电流小于最小维持电流I H时,可控硅仍能截止.3.主要参数(1)正向转折电压UB0,指在控制极开路，使可控硅导通所对应的峰值电压（2)通态平均电压ＵF，约为０.6～1．2Ｖ(３)擎住电流Iｃa-----—由断态至通态的临界电流．(4)维持电流IＨ:从通态至断态的临界电流(5)控制极触发电压U G，一般1~5V(6)控制极触发电流一般为几十毫安至几百毫安.八．变压器变压器是变换电压的器件1.电路符号. .L１ L2(a)(a)图中是带铁芯（或磁芯)的变压器的符号，它有两组线圈L1,Ｌ2,其中L1为初级，L2为次级.圈中黑点表示线圈的同名端，它表明是同名端的两端上的信号相位是同样的．1.结构构成变压器的部件一般有初级线圈,次级线圈.铁芯线圈骨架,外壳等组成．为了防潮,绝缘，坚固,有时还泡有几立水.铁芯是用来提供磁路的． 3.工作原理当给初级通入交流电时,交流电流流过初级,初级要产生交变磁场，这一交变磁场的变化规律与输入初级的交流电变化规律一样．初级的交变磁场作用于次级线圈.次级线圈由磁励电,在次级两端便有感生电压,这样初级上的电压便传输到次级了.4．主要参数(1)变匝比:变压器初级匝数为N1,次级匝数为Ｎ2,在初级上加信号电压为Ｕ1，次级上的电压为U２,则有下式成立:U２/U1＝Ｎ２/N１=N N为变压器的变压比(2)效率是在额定负载时,输出功率与输入功率之比值，即η=Ｐo／P i*1０0％(3)电压,电流的关系若η=100%，则有Ｐ2＝P1,式中：P２为输出功率,Ｐ1为输入功率．因此有:U2/U1=I1/Ｉ2＝N2/N1=N九．光电藕合器 (英文 PHOTO COＵPＬＥ）OPＴOCOUPLERTest #(Ｒeｑuiｒes Ｏpto Adapt ｅr) 1 LCOFＦＣollｅｃｔor tｏemitter daｒkｃurrent２ＬCBO Coｌlector ｔoｂase daｒkcurreｎｔ3 ＢVCEO Breakdoｗn voltage，collector ｔo eｍiｔtｅr4 BVＣBＯBreakdoｗｎvoltａge，collecｔor tｏｂasｅ5 ＨFE Forwarｄcurｒent tｒansfer ratｉo,tｒaｎsistｏr６VCESＡT Sａｔｕrａtionｖoｌtａgｅ,base dｒｉｖeｎ7 ＩR Ｒeverse ｃurrｅnt８VＦForward voltａge9 CTＲCurrｅnｔtransfer ｒatｉo,coupled１0 VＳAT Saｔurationｖoltage,ｃoｕpｌｅd光电藕合器主要由两个组件组成,一个发光二极管(ＬEＤ）,另一个是光敏器件，它可以是光电池，光敏三极管，光敏单向可控硅等器件.1.电路符号2.工作原理当有电流流过ＬED时,便产生一个光源,光的强度取决于激励电流的强度，此光源照射到封装在一起的光敏三极管上后,光敏三极管产生一个与LEＤ正向电流成正比例,该比例称为CTR,即电流传输比.I FＩCＩC/I F＝CTR十.场效应管JＥFT Tesｔ# Desｃｒiptｉｏn1 VGSOFF Gate to sｏurce ｃutoff volｔaｇｅ.2 lDss Zero gａtｅvoltage draｉnｃｕrreｎｔ.3 BVDGＯDraｉn tｏgate brｅａkｄown vｏlｔage.4 IＧSS Ｇａte revｅrse curｒenｔ.5 IDGＯDｒａｉn to gａte leaｋａge.6 IDＯFF Drain cut-oｆf ｃuｒreｎｔ．7 ＢVGSＳGate to souｒcｅbrｅakdowｎvｏltage.８VDSＯN Dｒaiｎto source on-ｓtａte ｖoltage.场效应管是一种由输入信号电压来控制其输出电流大小的半导体三极管，是电压控制器件,输入电阻非常高．场效应管分为:结型场效应管(ＪＦEＴ)和绝缘珊场效应管(ＩGF ＥT)两大类.结型应管一.结型场效应管有N型和Ｐ型沟道两种，电路符号如下ｄ d结型场效应管有三极:珊极g源极N型ｓP型ｓ漏极二.工作原理结型场效应管有两个PN结,在珊源极上加一定电压,在场效应管内部会形成一个导电沟道,当ｄ,ｓ极间加上一定电压时,电流就可以从沟道中流过,即通过源电压来改变导电沟道电阻,实现对漏极电流的控制.三.结型场效应管的主要参数1.夹断电压U DＳ(ｏfｆ),当UＤS等于某一个定值(10v),使Iｄ等于某一个微小电流(如５０ｕＡ）时，源极间所加的U GS即为夹断电压．U DS(oｆf)一般为1~１0V2.饱和漏极电流I DS：当U GS=0时,场效应管发生预夹断时的漏极电流.3.直流输入电阻R GS4.低频跨导GM5.漏源击穿电压Ｕ（BR)DS6.珊源击穿电压U（BR)ＧS7.最大耗散功率PＤM绝缘珊场效应管ＭOSＦET Test # Dｅscrｉptiｏn1 ＶGSTH Thｒeshｏld voltaｇ2 IDｓs Zero gaｔe ｖoltaｇe dｒain currｅnｔ.lDSx with gateｔo Sourｃe revｅrｓｅbｉas.3 BVDｓs Drａin ｔo Sｏｕrcｅbreakdｏwｎvoltａgｅ.4 VDSＯＮDrａin to Ｓource oｎ－sｔate voltaｇｅ.5 IGSSF Ｇａteｔo Source ｌeakagｅcｕrｒｅnｔｆｏｒward．6 IGSSR Gate to Sｏurce leaｋａge curｒent reｖｅrｓｅ．7 ＶF Diode ｆｏrｗａrd voｌtaｇe.8 VＧSF Gａte to Sｏｕrce voltaｇe (foｒｗard）reqｕired for specifieｄIn ａｔｓpecｉfｉedＶos.(ｓee SIＳＱAppendix F)9 VGＳＲＧａte to Sourｃe volｔagｅ(reverse)ｒeｑuired for ｓpｅｃified ID at specｉｆｉeｄＶDＳ.(ｓee alsoＡｐpenｄｉx F)10 VDＳON Oｎ-ｓtatｅｄraｉｎcuｒrｅnt11 ＶＧＳＯＮOn-staｔｅｇate voltａge一．结构和符号它是由金属氧化物和半导体组成，故称为MＯSFＥT,简称MOS 管,其工作原理类似于结型场效应管.符号和极性iＤ+ｓ(1)增强型 NMOS (2)增强型 PM ＯSｉD(３)耗尽型 NM ＯS (４)耗尽型P ＭOS二.主要参数1.漏源击穿电压B ＶＤＳ２.最大漏极电流I ＤMSX3.阀值电压V GS （开启电压)4.导通电阻R ＯN５.跨导（互导) (ＧM ） 6.最高工作濒率7.导通时间TON 和关断时间十一.集成电路 (英文 Integrae ｄ C ｉr ｃｕit 缩写为ＩＣ) 集成电路按引脚分别为：单列集成电路,双列集成电路,园顶封装集成 电路,四列集成电路,反向分布集成电路． 下列介绍几种IC(一).TL ４３1 它是一个基准电压稳压器电路,电路符号如图:阴极(K)参考输入端®(a) 阳极(A ）TL4３1内部结构如图(b),其内部有一个2.5Ｖ的基准电压,当U-Ｒ>2.5时，K，A极处于导通状态,当ＵR<2．5V时,K,A极截止.KRA(b）（二）．PWM开关电源的集成电路(IC)片1.DＮA1０01DP共１６ Pin，各Pin功能如下:1)．CＳ此脚做为电流模式控制,当此脚电压超过１.0V时,IC失去作用２)．GND 电源地3）.DRIVE 驱动MOＳＦET管的输出(方波输出)4).VCC 电源5)．UＲEＦ +５V参考电压6)．RT/CT此脚接RT到Pin5接CＴ到地,从而设定振荡频率与最大占空比.7).FＭ接电容到地,则会影响振荡频率,并且减少传导与辐射的电磁干扰,街地则无此功能.８).COMＰ内部此脚接到电流比较器上,外部电路此脚一般接到光耦合器的集电极端做回授之用.9)．SS 接一个电容到地.,可达到柔和起动功能.１0)．FAULT此脚电压超过2.5V,则IC失去作用,一般此脚作保护作用.11).BROＷN OUＴ此脚用来感应BUＬＫ CAPACTIOR上电压，若电压小于2.5V则IＣ失去作用.12).RＥX 此脚接一个电阻到地,用来作为电流产生器.1３).ADC 此脚用来限制占空比,当此脚电压高于2.5V时，占空比控比例开始减少.当V=1．5V时，占空比减少到最大占空比的65%. 1４)．POＣＰ接一个电容到地,将提供OCＰ功能,当此脚有一连串１.２V臃冲时,此IＣ失去功能．15）ＣSLOＰＥ此脚为振荡电路做电压补偿.1６0. ＧＮD 信号地.2.UＣ３８42（1)ＵＣ3842有８个Pin,其各Piｎ功能如下:１)．内部误差放大器输出端2）.反馈电压输入端3).电压供电端,当该脚电压超过１V时,6脚无臃冲输出4)．接KＴ,CT产生ｆ=1/RTＧ的振荡信号５).GND6).Dｒivｅ,驱动臃冲输出７).Ｖcc８).+5ｖ参考电压,由IＣ的内部产生(2)使UC3842输出端关闭的方法有三：１).关掉Vcc２).将3脚电压升至1Ｖ以上3).将1脚电压降至１Ｖ以下UC３843的7脚为电压输入端，其激活电压范围为16V~34V,若电源起动时Vcc<1６Ｖ，则8脚无＋5V基准电压.3．ＴＬ494ＴＬ４94有16Ｐin,各Pin功能如下:1）采样电压2)从14脚分压得2.5Ｖ标准电压3）接阻容电路，作消振校正用4)死区时间控制输入端,该脚电平升高，死区时间达到最大,使IC输出驱动脉冲最窄5)CT6)RＴ7)ＧNＤ8)Ｄrｉre驱动脉冲输出9）Driｒe 驱动脉冲输出１0）Drire 驱动脉冲输出11) Dｒｉrｅ驱动脉冲输出1２)Vcｃ13)输出方式控制,该脚接地,内部触器发失去作用14)+5v参考电压15)同相端16)反相端1７）16Pin通常作回授用(三)UC3８54ANUC3854是功率因子校正器（PＦC）的集成电路，它有16个Ｐiｎ,其各脚功能如下:1)GNＤ接地端2)ＰKLＭT峰值限制端，接电流检测电阻的电压负端,当电流峰值过高时,电路将被关闭.3）CAOUT 电流放大器ＣA输出端4)IＳEＮSE 电刘检测端，内部接ＣA输入负端，外部经电阻接电流检测电组的电压正端5)Mｕlt Ｏut 乘法器输出端,即电流检测另一端，内部接乘法／除法器输出端和CA输入正端,外端经电阻接电流检测电阻的电压负端６)JAC 输入电流端,内部接乘法/除法器输入端,外部经电阻接整流输入电压的正端7)ＵA Oｕt 电压放大器UＡ输出端,内部接乘法／除法器输入端,外部接RC反馈网络．8)URMＳ有效值电源电压端,内部经平方器接乘法/除法器输入端,起前馈作用，UＲMS的数值范围为1.５～4.7７v9)ＲEＦ基准电压端,产生7.5V基准电压10)ＥNA起动端,通过逻辑电路控制基准电压,振荡器,软起动等11)USEＮSE输出电压检测端,接电压放大器UA的输入负端1２）ＲSEＴ外接电阻ＲSET端,控制振荡器充电电流及限制乘法/除法器最大输出１3)SS软起动端14）CＴ外接电容CT端,ＣＴ为振荡器定时电容,使产生振荡频率为 f=1．25/ＲＳET*CT15)Ｖcc 集成电路的供电电压Vcc，额定值22V１6)ＧTＤRV 门极驱动端，通过电阻接功率MOS开关管门极,该端电位钳在１5V(四)DNＡ 1002 CＰ共16Pｉｎ，该IC有OUP,UＶP功能,其各Pｉｎ功能如下:1）ＬAＴCH 当过电压欠电压时，此脚为高电平，此脚为低电平表示输出正常．2)COＭ信号地3)PＧ正常工作时此脚为高电平PG信号输出．４)TＤON接个电容到地,产生PG延时.５)ＲEMOＴE REMOTE ON/ＯＦF端,为低则ON,为高则Pin１高6）TＤOFF接个电容到地，起到延迟关机作用，产生PF７)DUV 接个电容到地,这样在电容充电电压小于2．５Ｖ参考电压时,不做欠电压检测,而当充电电压大于2.5V参考电压时，欠电压检测恢复.8)BSENSE在ＩC内部，此Pin是电压供应比较器的同相输入,当此Pin 电压低于2.5v时，则Pin3与Pｉn７会变低.９）V5检测+5V的过电压与欠电压,其UUP点4．0~4.24V,ＯＶP 点为6.0~6．39V1０)V12检测+12V的过电压与欠电压,其UUＰ点为9.4～9.99V,OV Ｐ点为14.45~15.35V11)Ｖ-12 检测-12V的过电压与欠电压,此脚接参考电压,失去此功能12)V３.３检测３.3Ｖ的过电压与欠电压,此脚接Vcｃ，则失去此功能,其ＵUP点为１.09~１．16V，OVＰ点为1.43~1．52V13)V－5检测－5V的过电压与欠电压,此脚接参考电压,则失去此功能14)ＲCRＮT接个电阻到地，从而产生内部恒流15）VＲEF ２.5V参考电压输出16)Vcc IＣ电源。
